Nhóm Mô phỏng Công nghệ Hoá học và Dầu khí Trường Đại học Bách khoa Hà Nội
Chu trình lạnh C3
Xây dựng chu trình lạnh với tác nhân lạnh C3
Chuyển sang dạng Template
Chu trình lạnh
Sử dụng phổ biến trong công nghệ dầu khí,
hóa dầu, công nghệ hóa học
Làm lạnh để nhận sản phẩm lỏng
Xây dựng chu trình lạnh với tác nhân lạnh C3
2
Thực hiện mô phỏng Components: C3 EOS PR
1
Stream
3
Vapour Fraction
0
1.0
Temperature
50oC
-20oC
C3 1.0
Composition Áp suất của dòng 1 bằng bao nhiêu?
3

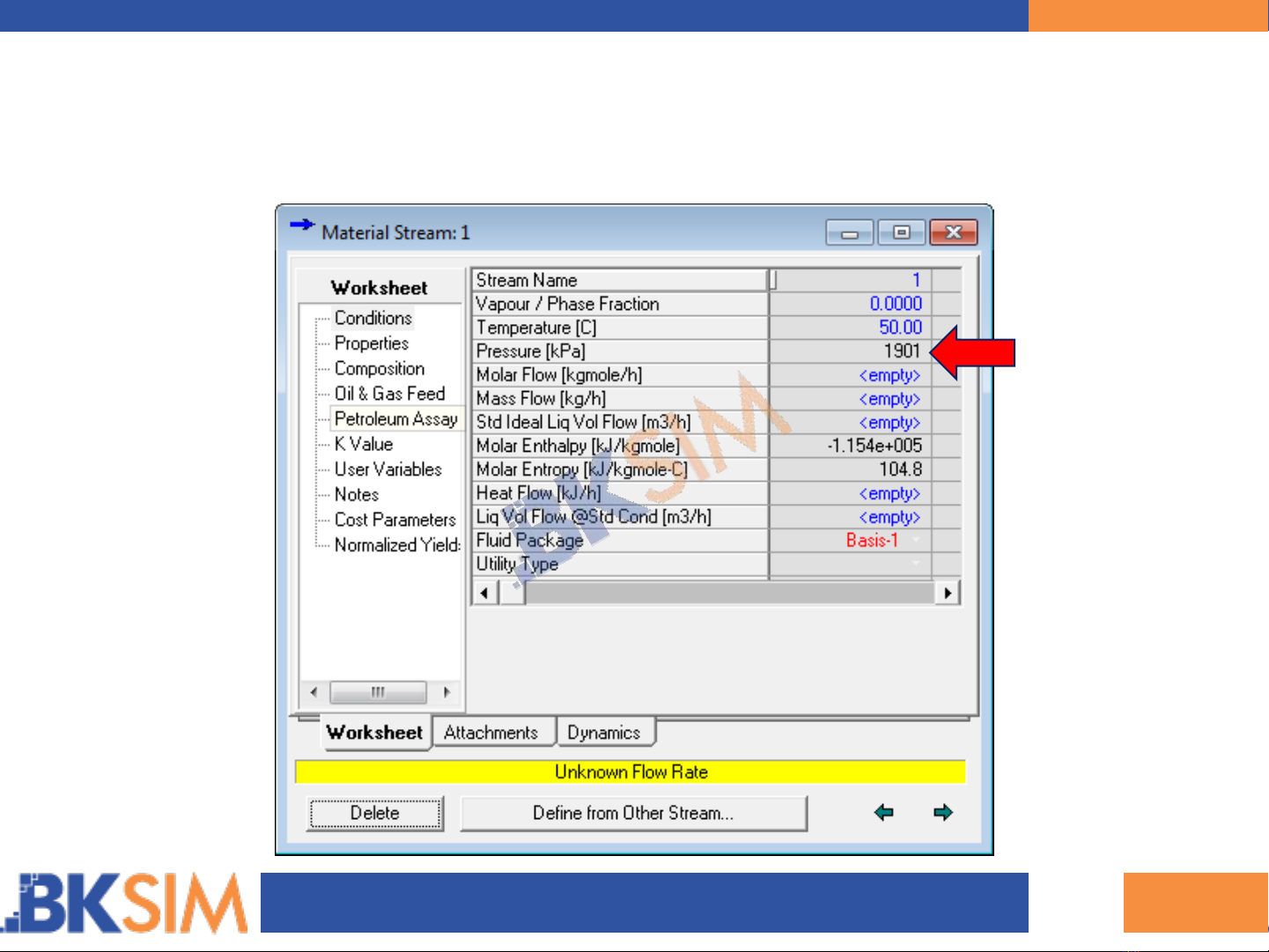

Kết quả tính toán dòng 1
4

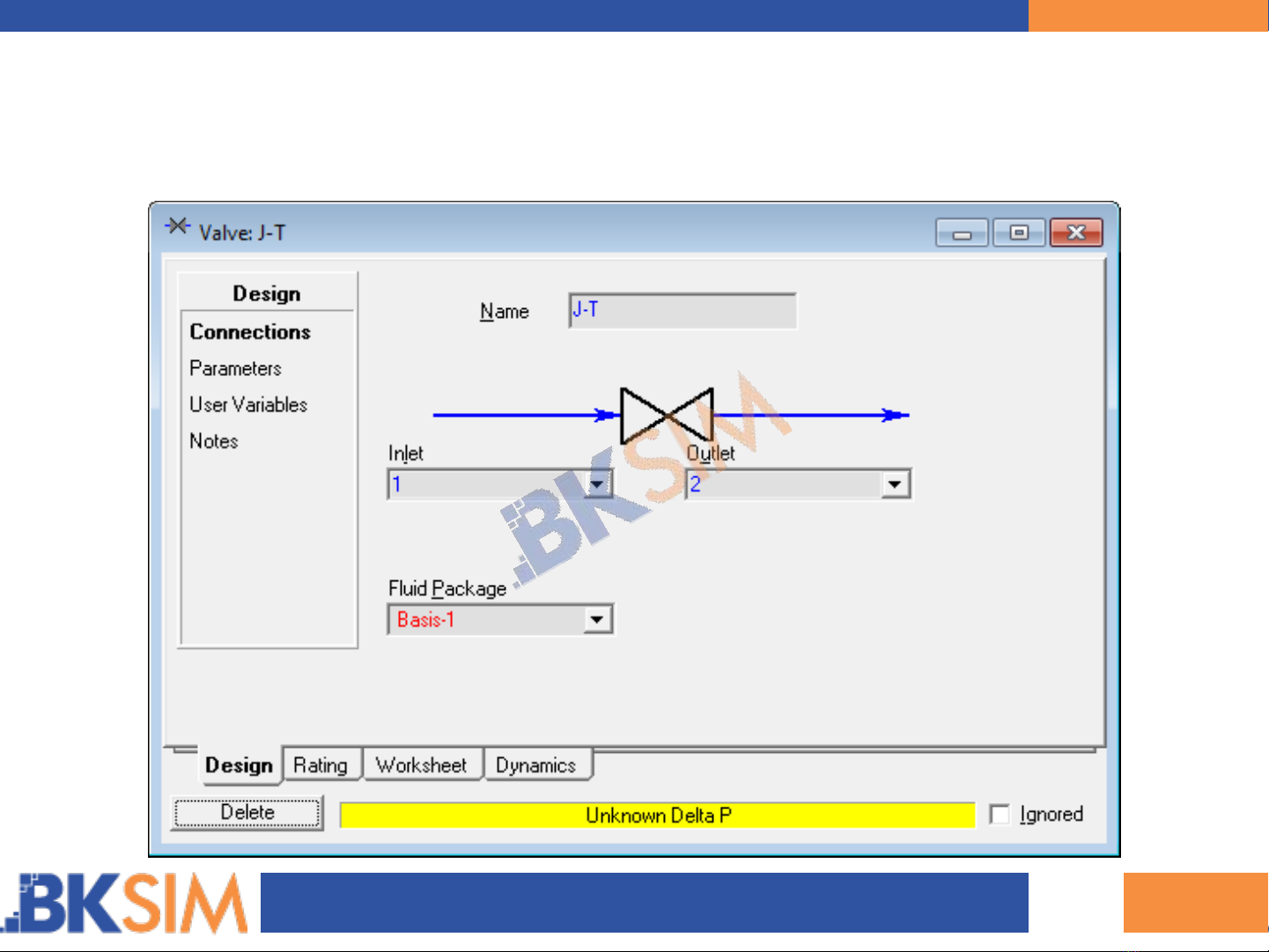

Nhập J-T Valve
5
Nhập Chiller
6
Nhập Chiller
7
Đọc kết quả tính toán
1. Nhiệt độ dòng ra sau valve J-T (dòng 2)
bằng bao nhiêu?
2. Lưu lượng dòng tác nhân lạnh bằng bao
nhiêu?
3. Pressure Drop tại Valve J-T là bao nhiêu?
8
Đọc kết quả tính toán
1
2
9
Đọc kết quả tính toán
3
10
Nhập Compressor
11
Nhập Compressor
12
Nhập Condenser
13
Nhập Condenser
14
Nhập Condenser
Delta P = 35 kPa
15
Chuyển sang dạng Template
Ưu điểm khi sử dụng Template: • Liên kết một vài case với nhau • Có thể sử dụng các hệ nhiệt động khác với hệ nhiệt
động trong case chính
• Thuận tiện khi mô phỏng một nhà máy lớn, việc chuyển thành các case nhỏ sẽ dễ dàng thực hiện
• Có thể làm một lần và sử dụng nhiều lần cho các case
khác nữa
16
Chuyển sang dạng Template
Trình tự tiến hành
Save case với tên là C3Loop.hsc Xóa giá trị Chiller Duty Từ Simulation menu Chọn Main Property Bấm vào phím Convert to Template Bấm vào Yes để chuyển case sang Template Bấm vào No để trả lời câu hỏi “Do you want to
save the simulation case?”
Save Template với tên là C3Loop.tpl
17
Chuyển sang dạng Template
18
Chuyển sang dạng Template
19
Chuyển sang dạng Template
20
