CHƯƠNG 3
CƠ CẤU NÂNG THẢ CỦA THIẾT BỊ KHOAN
3.1. Khái niệm về quá trình nâng thả bộ dụng cụ khoan
Quá trình nâng thả bộ dụng cụ khoan bao gồm các thao tác được lặp
lại theo một chu trình. Thời gian để thực hiện quá trình nâng thả chia làm
hai loại:
-Thời gian máy.
-Thời gian tay - máy (tháo, vặn cần dựng, dựng cần vào giá đỡ
cần…).
Thời gian chi phí cho nâng và thả một đoạn cột cần có chiều dài 1
cần dựng có thể xác định bằng các thành phần:
1
'
nm e tm me t tm
T t t t t t t
là thời gian nâng bằng máy;
là thời gian thả elevator không tải;
là thời gian nâng cần dựng kết hợp tay-máy;
là thời gian nâng elevator bằng máy;
là thời gian thả đoạn cần dài bằng 1cần dựng;
là thời gian thả 1cần dựng kết hợp tay máy.
Thời gian nâng cột cần lên 1 quãng dài = chiều dài cần dựng bằng
máy:
là hệ số kể đến chiều cao nâng dự trữ;
là chiều dài cần dựng;
là tốc độ trung bình của elevator khi nâng cần dựng
nm
t
e
tm
t
me
t
t
t
'
tm
t
.
c
nm
tb
l
t
v
1,02 1,05
c
l
tb
v
3.2. Tháp khoan
Tháp khoan là kết cấu kim loại bằng thép được đặt trên giàn khoan
với mục đích sau:
-Để treo bộ ròng rọc động, tĩnh và móc tải.
-Để tựa bộ cần khoan khi kéo lên.
-Để treo các loại khoá vặn cần, ống chống.
-Tạo khoảng trống thẳng đứng cần thiết để nâng hạ cột cần khoan,
ống chống.
-Lắp sàn làm việc cho thợ ở trên cao,…
Tháp khoan có một số loại: tháp 4 chân, tháp 3 chân, tháp chữ
A…Nhưng hiện nay trong khoan dầu khí thường sử dụng tháp 4 chân vì nó
có những ưu điểm sau:
- Có độ ổn định cao trong quá trình làm việc.
-Dễ chế tạo và lắp ráp.
- Có độ ổn định cao, ngay cả trong việc dịch chuyển

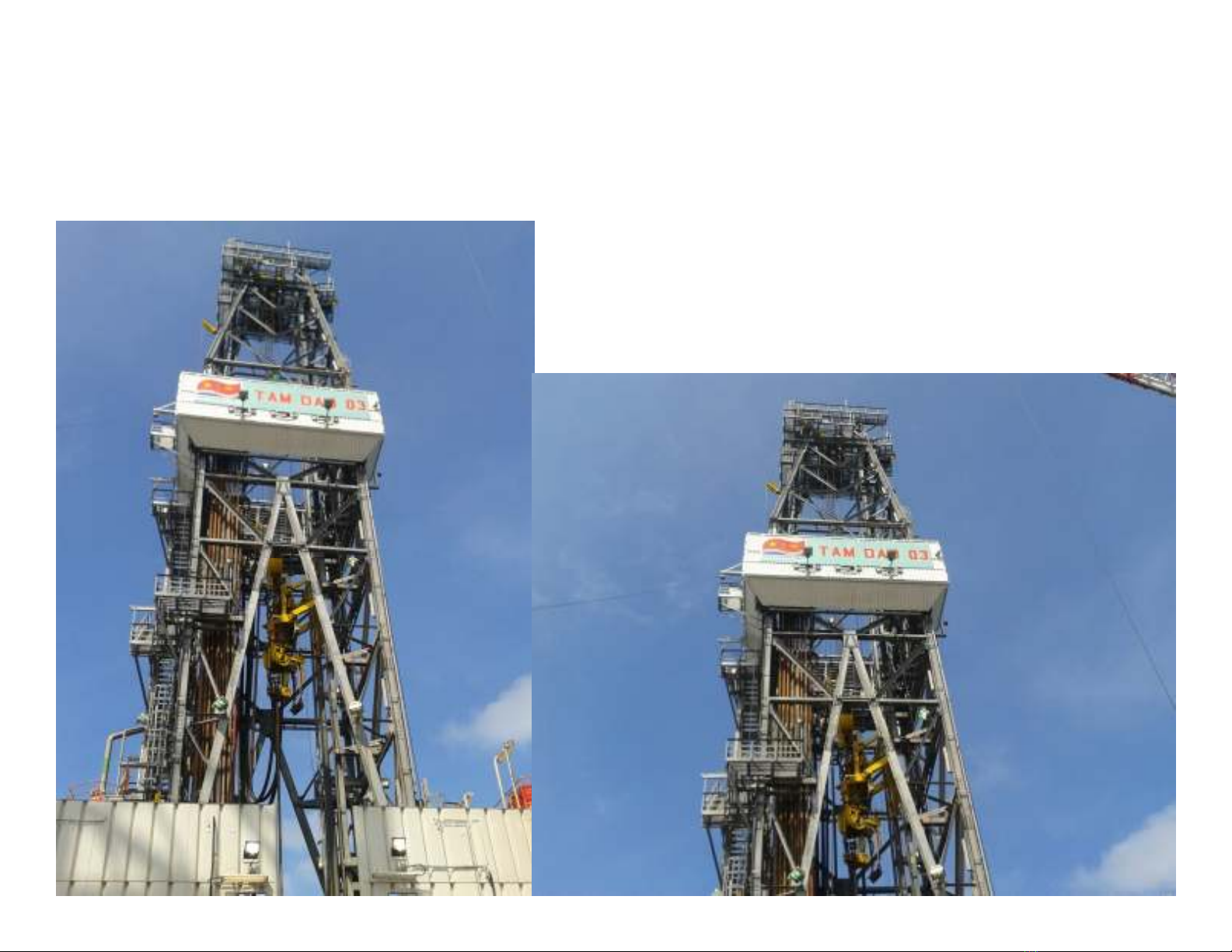

Tháp khoan trên Jack up
3.2.1. Cấu tạo tháp
Trong quá trình làm việc các phần tử của tháp chịu tác động của các
tải trọng động, chúng khác nhau cả về phương, chiều, độ lớn và đặc tính tác
dụng.Để hệ số an toàn các phần tử của tháp bằng nhau thì kích thước của
chúng phải khác nhau. Để đơn giản trong chế tạo, xây lắp thì tháp phaỉ thoả
mãn các điều kiện sau :
+ 4 chân cột của tháp phải cùng tiết diện.
+ Các thanh ngang cùng 1 tiết diện.
+ Các thanh giằng cùng tiết diện.
+Chiều cao của các tầng phải bằng nhau.
3.2.2. Các thông số kỹ thuật của tháp.
1. Chiều cao của tháp ( H ).
