Chương 4
BỘ BIẾN ĐỔI
ĐIỆN ÁP MỘT CHIỀU
2
Bộ biến đổi điện áp một chiều
Trong nhiều ứng dụng công nghiệp, cần thiết phải biến đổi nguồn dc cố định thành nguồn
dc thay đổi được. Một bộ biến đổi như vậy được gọi là bộ biến đổi điện áp một chiều. Bộ
biến đổi kiểu này, về mặt chức năng, có thể xem như tương đương với một biến áp xoay
chiều có thể điều chỉnh điện áp ra một cách liên tục. Cũng giống như biến áp, bộ biến đổi
điện áp một chiều có thể dùng để tăng hoặc giảm điện áp từ nguồn dc ngõ vào.
Bộ biến đổi điện áp một chiều có r tấ nhiều ứng dụng trong công nghiệp và dân dụng.
Chúng có thể được dùng để điều khiển động cơ trong xe điện, cầu trục, thiết bị khai thác
mỏ, v.v…Chúng cũng có thể sử dụng trong các bộ nguồn dc cung cấp cho các thiết bị
điện tử.
3
Bộ biến đổi điện áp một chiều
Chương này gồm hai phần chính:
Phần 1: khảo sát các bộ biến đổi dc-dc căn bản:
B ộbiến đổi dc-dc kiểu giảm áp
Bộ biến đổi dc-dc kiểu tăng áp
B bi n đi dcộ ế ổ -dc kiểu đảo dòng
B bi n đi dcộ ế ổ -dc kiểu đảo áp
B bi n đi dcộ ế ổ -dc ki u tể ổng quát
Phần 2: khảo sát ứng dụng c a b bi n đủ ộ ế i đi n áp m t chi u ổ ệ ộ ề dùng làm ngu n m t chi u ồ ộ ề
ki u đóng ng t (Switching Mode Power Supplies)ể ắ
4
Bộ biến đổi điện áp một chiều
Nguồn
xoay chiều
Chỉnh
lưu Tụ lọc Bộ biến đổi
điện áp DC Tải
Nguồn
acquy
Điện áp dc
(không ổn định)
Điện áp dc
(ổn định)
Điện áp dc
(không ổn định)
Ví dụ ứng dụng: sơ đồ khối bộ ổn áp DC dùng bộ biến đổi điện áp một chiều
5
Điều khiển bộ biến đổi điện áp một chiều
U
Ut
ut
UUt
T
T1T2

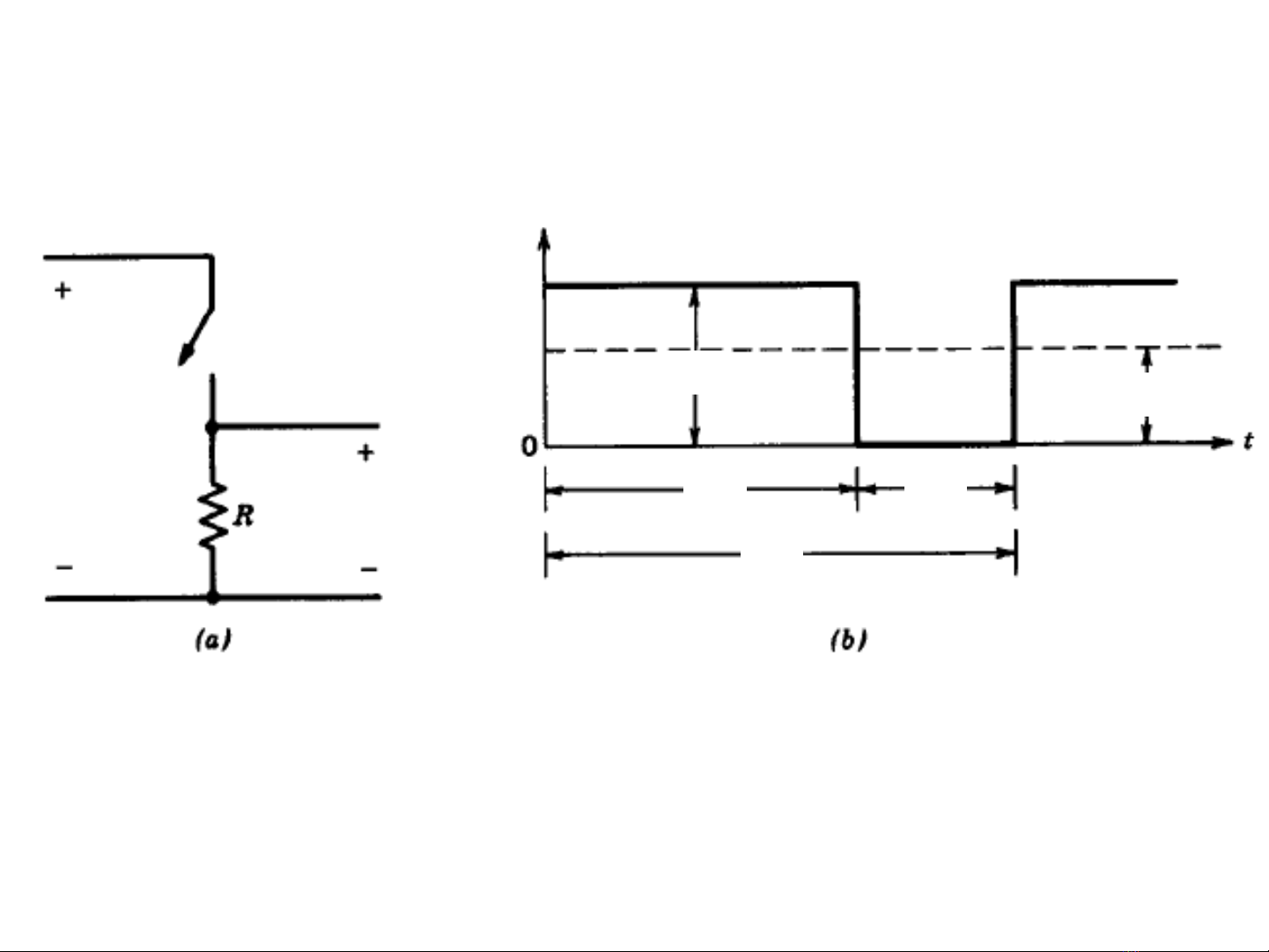

Nguyên lý hoạt động của một bộ biến đổi điện áp một chiều
