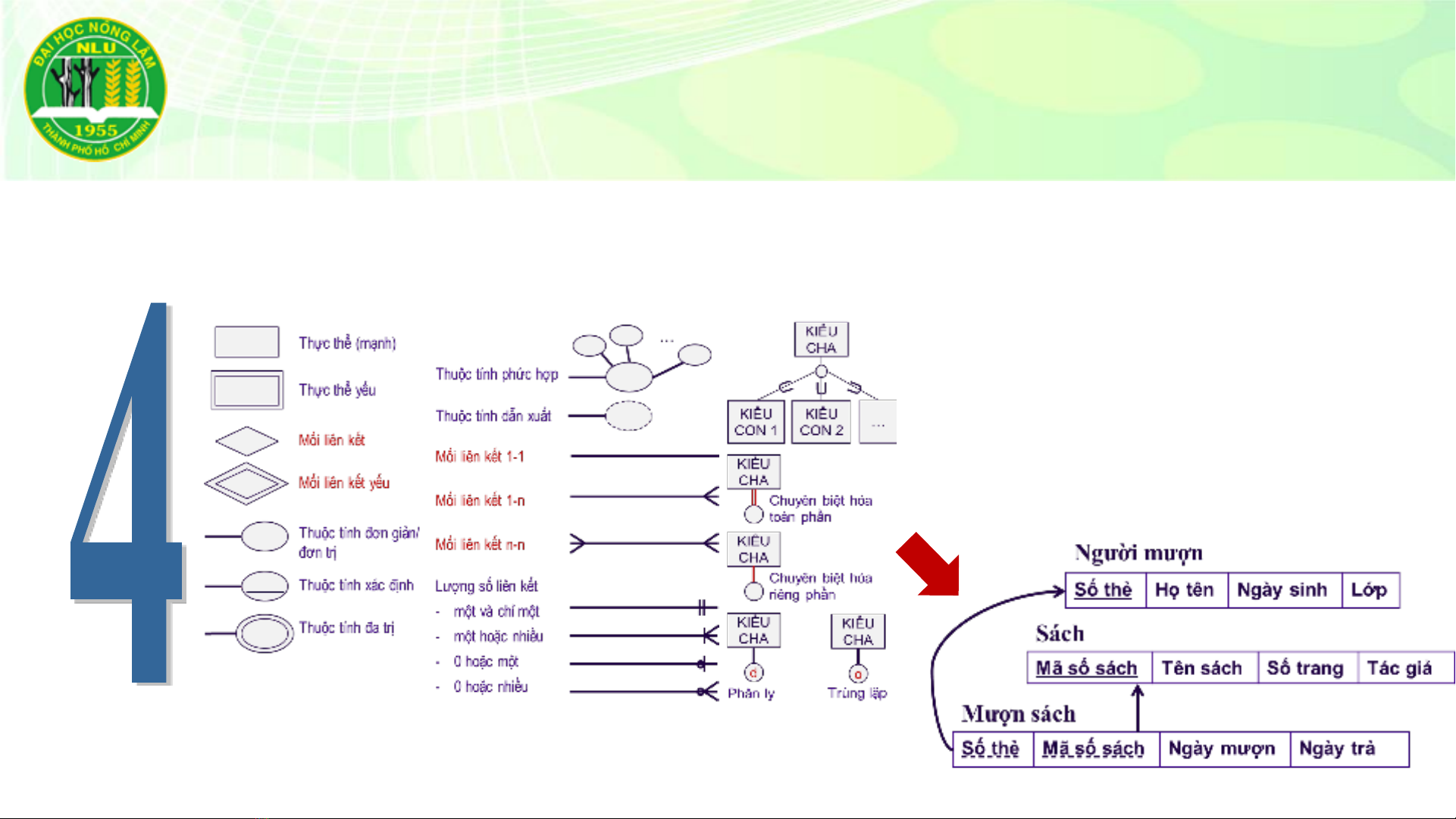

Chuyển đổi lược đồ liên kết – thực thể sang lược đồ quan hệ
(Convert an entity-relationship diagram into a relational schema)
TRƯỜNG ĐẠI HỌC NÔNG LÂM TP. HỒ CHÍ MINH
KHOA MÔI TRƯỜNG & TÀI NGUYÊN | BỘ MÔN GIS & TÀI NGUYÊN
Copyright © 2022 | nguyenduyliem@hcmuaf.edu.vn Chuyển đổi lược đồ liên kết – thực thể sang lược đồ quan hệ
Nội dung
Thực thể thông thường
Thuộc tính xác định
Thuộc tính đơn giản/ đơn trị
Thuộc tính phức hợp
Thuộc tính đa trị
Thực thể yếu
Mối liên kết
Hai ngôi: 1-1, 1-n, n-n
Một ngôi: 1-n, n-n
Ba ngôi: 1-1-1, 1-1-n, 1-n-m, n-m-l
Kiểu cha – kiểu con
2
Copyright © 2022 | nguyenduyliem@hcmuaf.edu.vn Chuyển đổi lược đồ liên kết – thực thể sang lược đồ quan hệ
Độc
lập
DBMS
Phụ
thuộc
DBMS

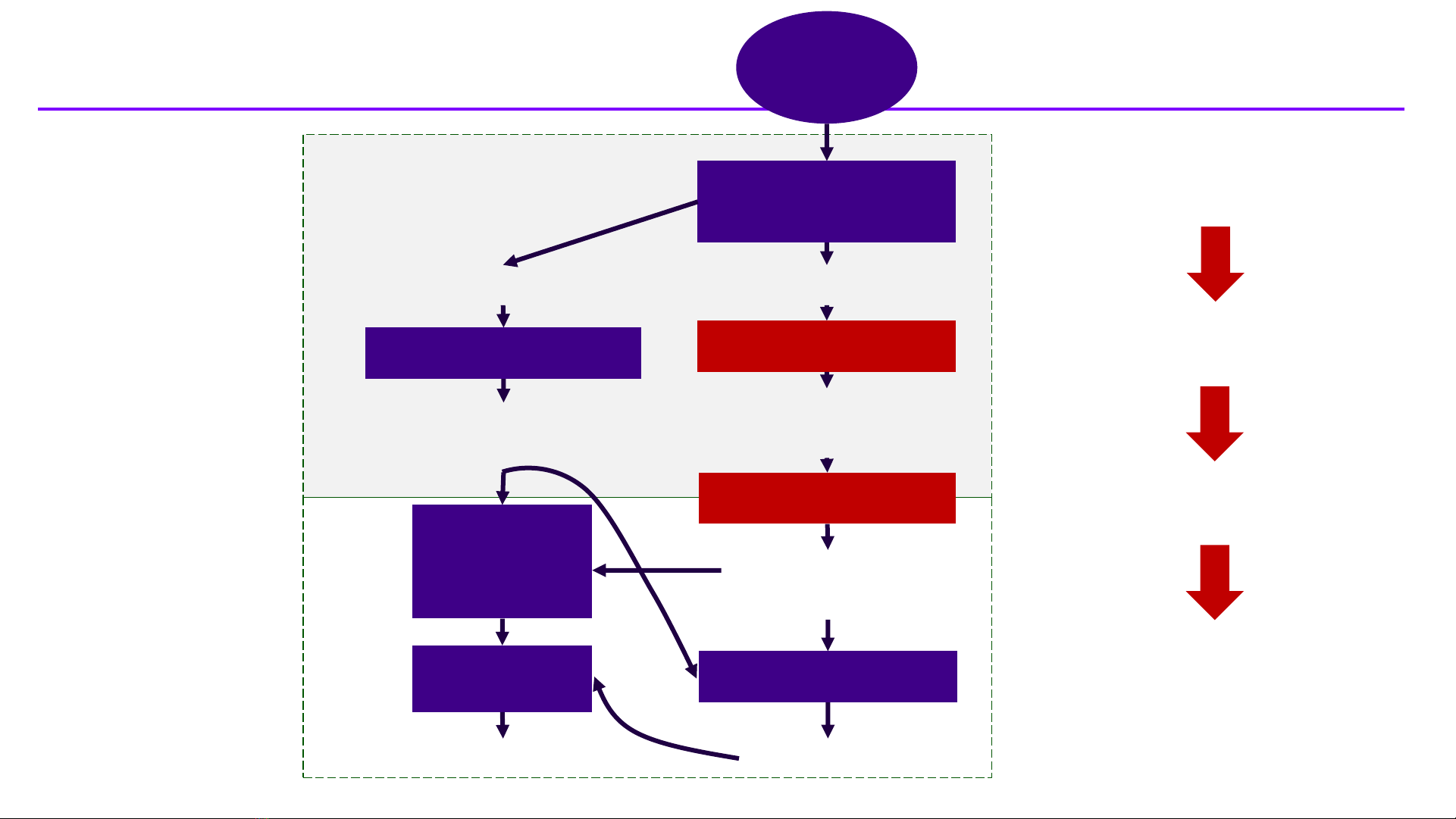

Quá trình thiết kế CSDL
3
Thế giới
thực
Thu thập, phân tích
yêu cầu
Thiết kế ý niệm
Thiết kế luận lý
Thiết kế vật lý
Yêu cầu dữ liệu
Lược đồ ý niệm
(mô hình dữ liệu ở mức cao)
Lược đồ luận lý
(mô hình dữ liệu cho DBMS)
Lược đồ vật lý
Yêu cầu chức năng
Phân tích chức năng
Đặc tả chức năng ở
mức cao
Thiết kế
chương trình
ứng dụng
Thực hiện
giao tác
Chương trình ứng dụng
Ý tưởng
Lược đồ liên kết
– thực thể (ER)
Lược đồ quan hệ
CSDL quan hệ
Chuyển đổi lược đồ liên kết – thực thể sang lược đồ quan hệCopyright © 2022 | nguyenduyliem@hcmuaf.edu.vn

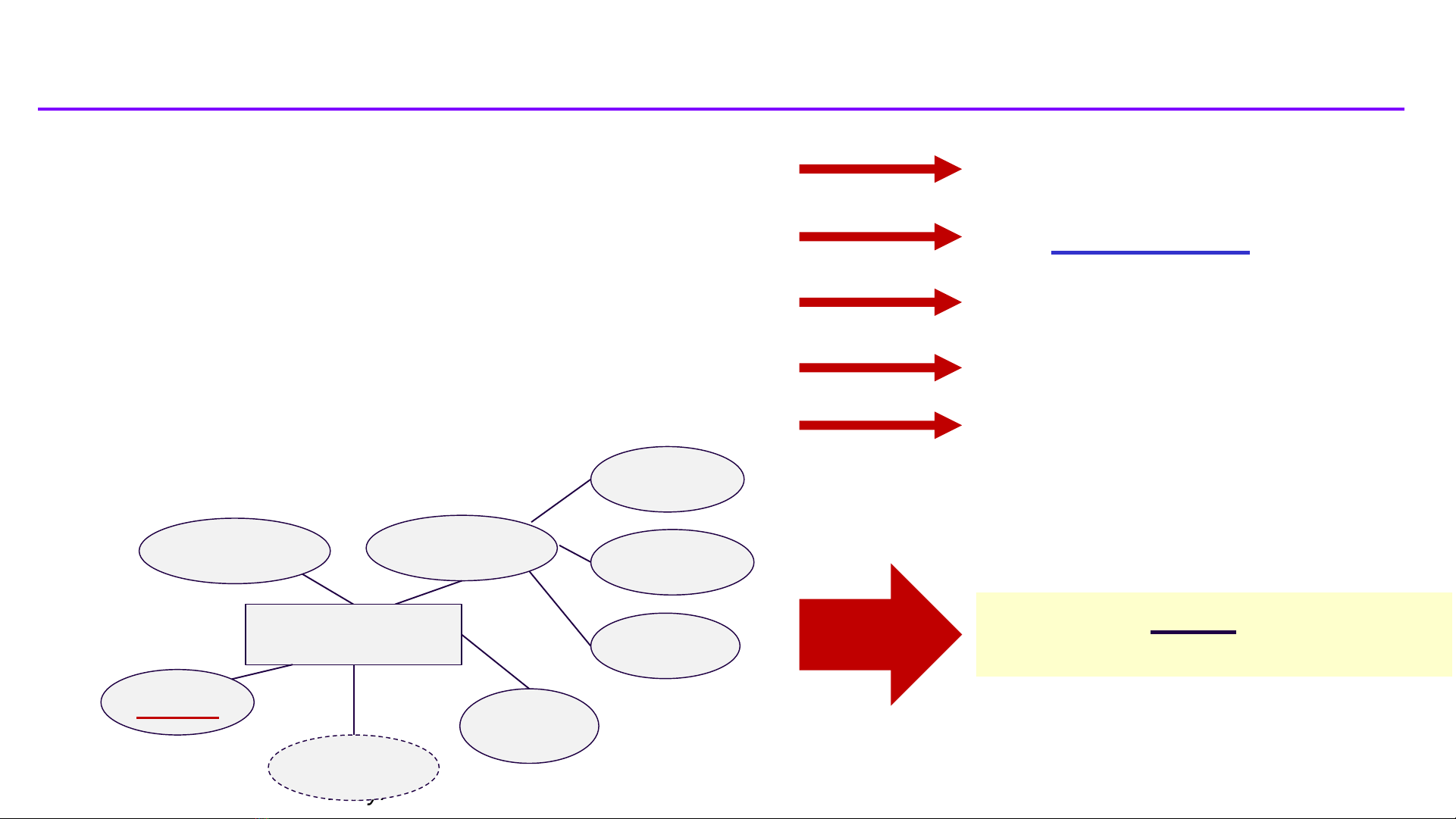

Thực thể thông thường
Thực thể thông thường
Thuộc tính xác định
Thuộc tính đơn giản/ đơn trị
Thuộc tính phức hợp (Các thành phần)
Thuộc tính dẫn xuất
Quan hệ
Khóa chính
Thuộc tính
Các thuộc tính
∅
4
Nhân viên (Mã số, Họ tên, Xã,
Huyện, Tỉnh, Ngày sinh)
Họ tên Địa chỉ
Ngày
sinh
NHÂN VIÊN
Mã số
Xã
Huyện
Tỉnh
Độ tuổi
Chuyển đổi lược đồ liên kết – thực thể sang lược đồ quan hệCopyright © 2022 | nguyenduyliem@hcmuaf.edu.vn
Thuộc tính đa trị
Thực thể thông thường
Thuộc tính xác định,
Thuộc tính đơn giản/ đơn trị,
phức hợp (Các thành phần)
Thuộc tính đa trị
Quan hệ A
Khóa chính
Các thuộc tính
Quan hệ A_Thuộc tính đa trị
Khóa chính = Thuộc tính xác
định của quan hệ A, Thuộc
tính đa trị
5
Nhân viên (Mã số, Họ tên, Xã, Huyện,
Tỉnh, Ngày sinh)
Họ tên Địa chỉ
Ngày
sinh
NHÂN VIÊN
Mã số
Xã
Huyện
Tỉnh
Độ tuổi Kĩ năng Nhân viên_Kĩ năng (Mã số, Kĩ năng)
