Chương 3: Máy công cụ CNC
3.1 Khái quát về máy công cụ điều khiển số
3.1.1 Máy công cụ NC
➢
Trong các máy công cụ NC thì việc điều khiển các chức
năng của máy được quyết định bằng các chương trình đã lập sẵn.
➢
Hệ thống điều khiển của máy NC là mạch điện tử.
➢
Thông tin vào chứa trên băng từ hoặc băng đục lỗ, thực hiện
chức năng theo từng khối, khi khối trước kết thúc, máy đọc tiếp
các khối lệnh tiếp theo để thực hiện các dịch chuyển cần thiết.
➢
Các máy NC chỉ thực hiện các chức năng như nội suy
đường thẳng, nội suy cung tròn, chức năng đọc theo băng.
Các máy NC không có chức năng lưu giữ chương trình
KHOA KỸ THUẬT – BỘ MÔN KỸ THUẬT Ô TÔ
3.1.2 Máy công cụ CNC
➢
Máy công cụ CNC là bước phát triển cao từ các máy NC. Các
máy CNC có một máy tính để thiết lập phần mềm dung để điều khiển
các chức năng dịch chuyển của máy. Các chương trình gia công được
đọc cùng một lúc và được lưu trữ vào bộ nhớ.
➢
Khi gia công, máy tính đưa ra các lệnh điều khiển máy
➢
Máy công cụ CNC có khả năng thực hiện các chức năng như: nội
suy đường thẳng, nội suy cung tròn, mặt xoắn, mặt parabol và bất kỳ
mặt bậc ba nào.
➢
Máy CNC cũng có khả năng bù chiều dài và đường kính dụng
cụ. Tất cả các chức năng trên đều được thực hiện nhờ một phần mềm
của máy tính.
➢
Các chương trình lập ra có thể lưu trữ trên đĩa cứng hoặc đĩa
mềm.
KHOA KỸ THUẬT – BỘ MÔN KỸ THUẬT Ô TÔ
3.1.3 Máy tiện CNC
➢
Tuỳ theo kết cấu có thể phân chia:
✓ Kết cấu nằm ngang hoặc thẳng đứng
✓ Bàn/ bệ máy thẳng hoặc nghiêng
✓ Với một, hai hoặc nhiều trục chính
✓ Với một hoặc nhiều bàn dao hoặc đầu dao rêvônve
✓ Có hoặc không các trục phụ để mở rộng khả năng gia công
➢
Tuỳ theo mức độ tự động hoá có thể có:
✓ Ổ tích phôi có chức năng thay đổi phôi tự động
✓ Ổ tích dao có chức năng thay đổi dụng cụ giữa đầu dao rêvônve
và ổ tích dao
✓ Thay đổi các chấu kẹp tự động trong mâm cặp
✓ Luy-nét và ụ động được điều khiển số
✓ Giám sát dụng cụ tự động
KHOA KỸ THUẬT – BỘ MÔN KỸ THUẬT Ô TÔ
➢
Một số chức năng chính:
✓ Hiệu chỉnh đồng thời nhiều thông số của dụng cụ
(bán kính lưỡi cắt, độ mòn dao)
✓ Giám sát các lưỡi cắt của dụng cụ và kiểm tra hiện
tượng vỡ dao
✓ Giám sát tuổi bền dụng cụ và truy cập tự đông dụng
cụ tương đương để thay thế dụng cụ đã hết tuổi bền
✓ Tốc độ cắt không đổi nhờ tốc độ quay của trục
chính thích nghi tự động với đường kính chi tiết gia
công
KHOA KỸ THUẬT – BỘ MÔN KỸ THUẬT Ô TÔ

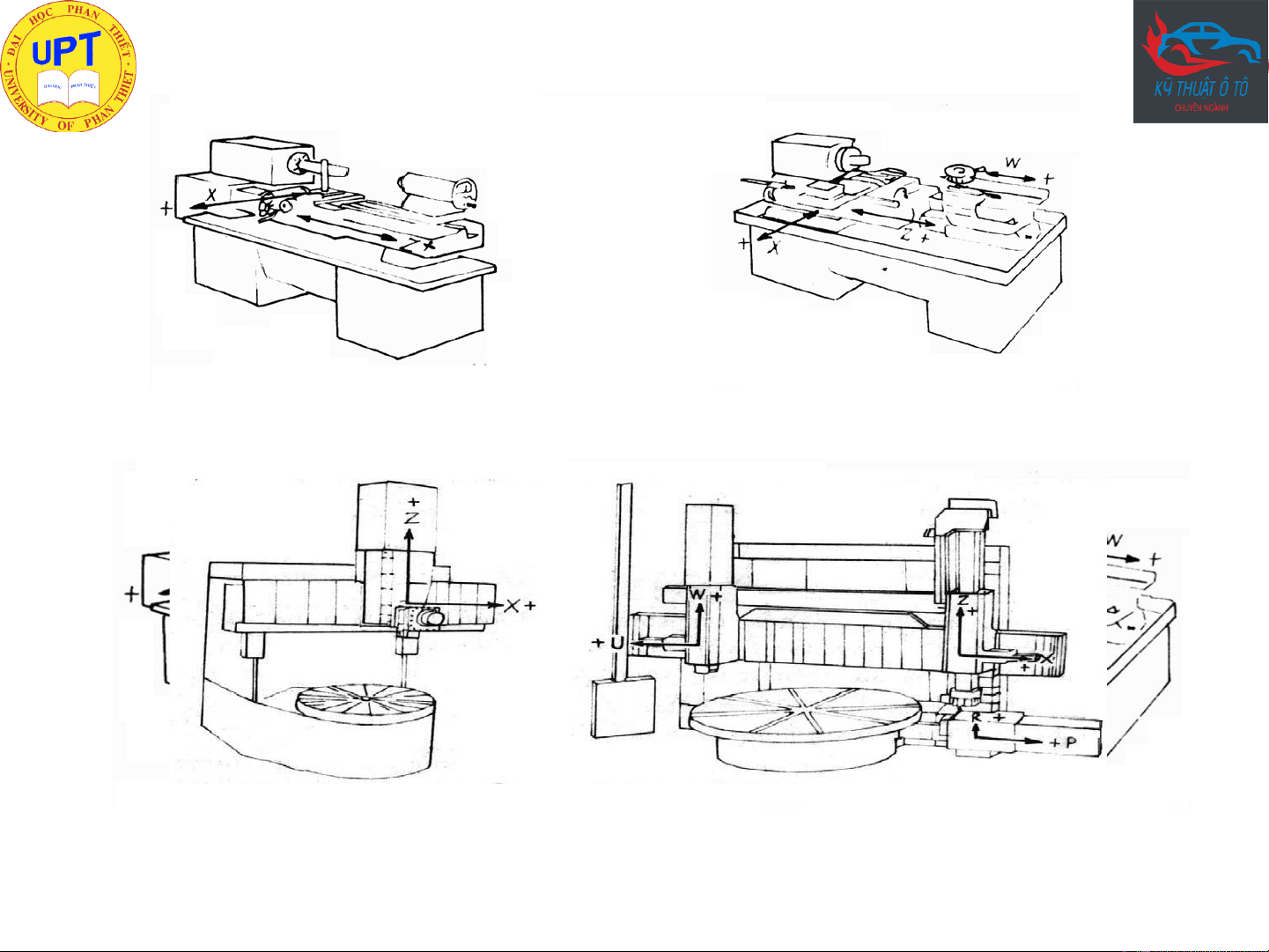

Máy tiện hai trục toạ độ Máy tiện ba trục toạ độ
Máy tiện đứng hai trục toạ độ Máy tiện đứng 3x2 trục toạ độ
