Trường Đại học Giao thông Vận tải KHOA CÔNG TRÌNH BÀI GIẢNG TÍN CHỈ Công trình ngầm đô thị Bộ môn Công trình Giao thông Thành phố & Công trình Thủy Division of Urban Transport and Coastal Engineering http://ctgttp.org LOGO BỘ MÔN Hà Nội, 2012 LOGO HỌC PHẦN

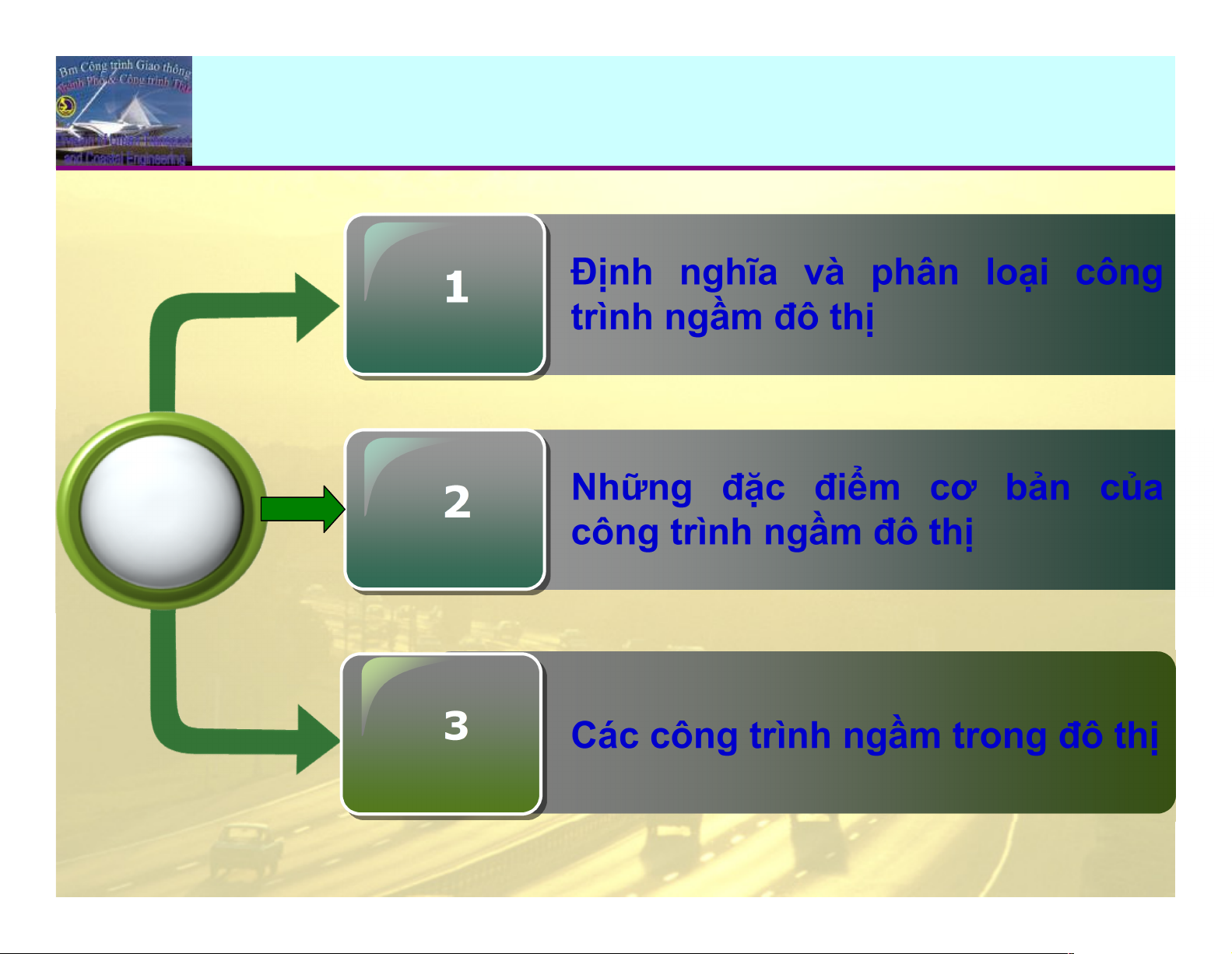

Chương 1: Những khái niệm cơ bản trong công trình ngầm trong đô thị 1 Định nghĩa và phân loại công trình ngầm đô thị 2 Những đặc điểm cơ bản của QHCTN công trình ngầm đô thị 3 Các công trình ngầm trong đô thị
Chương 1: Những khái niệm cơ bản trong công trình ngầm trong đô thị 1.1 Định nghĩa và phân loại CTN Định nghĩa  Công trình ngầm là công trình nhân tạo nằm trong lòng đất có ít nhất 1 lối thông với mặt đất.  Công trình ngầm là kết cấu kín xuyên qua các chướng ngại vật như núi, sông, công trình xây dựng.
Chương 1: Những khái niệm cơ bản trong công trình ngầm trong đô thị PH¢N LO¹I C¤NG TRINH NGÇM Theo môc ®Ých sö dông CTN giao th«ng CTN thuû lîi CTN Đ¤ THÞ CTN má Môc ®Ých kh¸c Theo vÞ trÝ x©y dùng CTN qua nói CTN ®ång b»ng CTN díi níc CTN Đ¤ THÞ
Chương 1: Những khái niệm cơ bản trong công trình ngầm trong đô thị CTN giao thông CTN phục vụ công tác thoát nước CTN khai thác mỏ CTN thuỷ điện

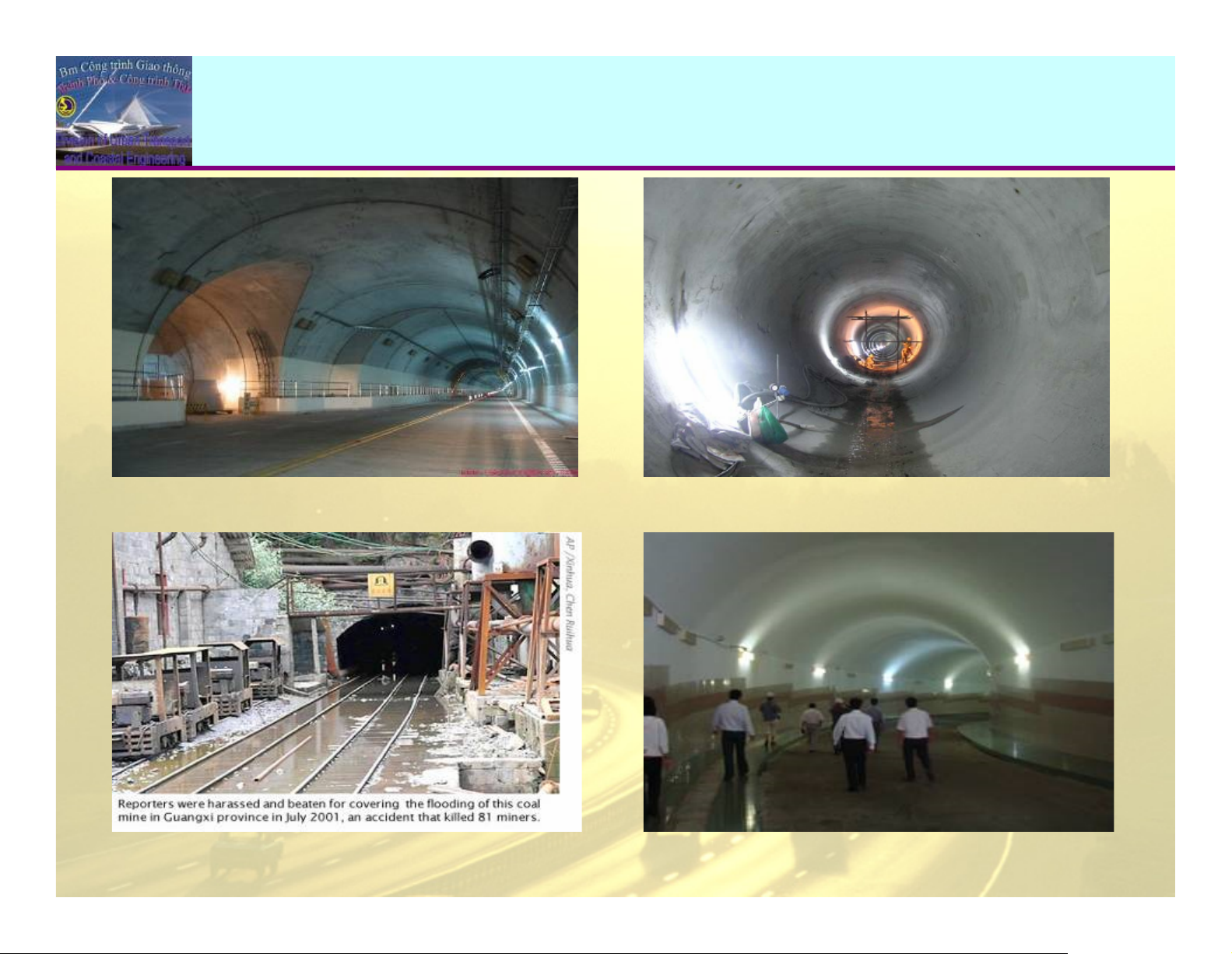

Chương 1: Những khái niệm cơ bản trong công trình ngầm trong đô thị CTN giao thông (Hầm Ngã Tư Sở) CTN qua núi đá Đường hầm qua biển Manche Hầm vượt biển Đại Tây Dương
Chương 1: Những khái niệm cơ bản trong công trình ngầm trong đô thị Phân loại theo vị trí so với mặt đất:  CTN nằm ngang: gồm các loại hầm xuyên núi, hang động, kho tàng, hầm GT, hầm nông nghiệp…  CTN đứng: phục vụ công tác thông gió, cung cấp không khí, ánh sáng, thiết bị vận chuyển, phục vụ việc đi lại…  CTN nằm nghiêng: phục vụ công tác thông gió, chiếu sáng, cung cấp khí sạch, đường cho người đi lại…
Chương 1: Những khái niệm cơ bản trong công trình ngầm trong đô thị 1.2 Định nghĩa và phân loại CTN đô thị Công trình ngầm đô thị là những công trình được xây dựng ngầm dưới đất tại đô thị bao gồm: Công trình hạ tầng kỹ thuật ngầm; Công trình giao thông ngầm; Công trình công cộng ngầm Phần ngầm của các công trình xây dựng
Chương 1: Những khái niệm cơ bản trong công trình ngầm trong đô thị 1. Định nghĩa và phân loại CTN đô thị a. Công trình hạ tầng kỹ thuật ngầm bao gồm: Các công trình đường ống cấp nước; Cấp năng lượng, thoát nước; Công trình đường dây cấp điện, thông tin liên lạc; Hào, tuynel kỹ thuật Các công trình đầu mối hạ tầng kỹ thuật được xây dựng ngầm
Chương 1: Những khái niệm cơ bản trong công trình ngầm trong đô thị
Chương 1: Những khái niệm cơ bản trong công trình ngầm trong đô thị b. Coâng trình giao thoâng ngaàm laø coâng trình phuïc vuï giao thoâng ñöôïc xaây döïng döôùi maët ñaát. Metro ñaàu tieân taïi Phaùp(1897)
Chương 1: Những khái niệm cơ bản trong công trình ngầm trong đô thị c. Coâng trình coâng coäng ngaàm laø coâng trình phuïc vuï hoaït ñoäng coâng coäng ñöôïc xaây döïng döôùi maët ñaát.
Chương 1: Những khái niệm cơ bản trong công trình ngầm trong đô thị d. Phần ngầm của caùc coâng trình xaây döïng bao gồm: tầng hầm (nếu coù) vaø caùc bộ phận của coâng trình xaây döïng nằm dưới mặt đất
Chương 1: Những khái niệm cơ bản trong công trình ngầm trong đô thị 2 PHẠM VI XÂY DỰNG CÔNG TRÌNH NGẦM ĐÔ THỊ Cấp thành phố tính theo số lượng dân cư Các loại công trình ngầm (triệu người) có thể sử dụng trong thành phố > 0,5 0,250,5 0,10,25 0,050,1 < 0,05 1. Các công trình ngầm giao thông - vận tải đô thị (giao thông tĩnh và động) Hệ thống tầu điện ngầm X Đường hầm đường sắt, đường hầm ô-tô X X Đường hầm giành cho người đi bộ X X X Nhà ga đường sắt ngầm X Nhà ga ô-tô ngầm X Ga-ra ô-tô, bãi đỗ ô-tô tải ngầm X X X X X Ga-ra ô-tô, bãi đỗ ô-tô hạng nhẹ ngầm X X X Đường hầm cho tầu điện cao tốc (1)
Chương 1: Những khái niệm cơ bản trong công trình ngầm trong đô thị 2 PHẠM VI XÂY DỰNG CÔNG TRÌNH NGẦM ĐÔ THỊ Các loại công trình ngầm Cấp thành phố tính theo số lượng dân cư (triệu người) có thể sử dụng trong thành phố > 0,5 0,250,5 0,10,25 0,050,1 < 0,05 2. Các công trình ngầm dân dụng đô thị Nhà tắm công cộng ngầm X X Nhà vệ sinh công cộng ngầm X X X X X Trạm bưu điện ngầm X X Đại diện các hãng giao thông công cộng X X Rạp chiếu bóng ngầm X X X Nhà hát ngầm X X Nhà triển lãm ngầm X X Các công trình thể thao, bể bơi ngầm X X Viện bảo tàng ngầm X X X X X Thư viện ngầm X X Nhà hàng ăn ngầm X X X Trung tâm buốn bán lớn, siêu thị ngầm X X X Các trung tâm buốn bán nhỏ ngầm X X X Chợ ngầm X X
Chương 1: Những khái niệm cơ bản trong công trình ngầm trong đô thị 2 PHẠM VI XÂY DỰNG CÔNG TRÌNH NGẦM ĐÔ THỊ Các loại công trình ngầm Cấp thành phố tính theo số lượng dân cư (triệu người) có thể sử dụng trong thành phố > 0,5 0,250,5 0,10,25 0,050,1 < 0,05 3. Các công trình ngầm kỹ thuật đô thị Hệ thống các loại đường ống ngầm X X X X X Hệ thống các loại đường cáp ngầm X X X X X Hệ thống các đường hầm kỹ thuật đô thị X X X 4. Các công trình ngầm công nghiệp đô thị Các nhà máy, xí nghiệp ngầm (2) X Xưởng sửa chữa ngầm X X X Kho lưu trữ ngầm X X Trạm biến thế ngầm X X X Bể chứa, trạm bơm ngầm... X X X X X 5. Phần ngầm của các công trình xây dựng - kiến trúc lộ thiên đô thị Các tầng ngầm của các nhà cao tầng (3) X X X X X Phần ngầm của các công trình xây dựng, X X X X X kiến trúc bề mặt thành phố (3)
Chương 1: Những khái niệm cơ bản trong công trình ngầm trong đô thị 2 PHÂN LOẠI - Phaân loaïi theo chöùc naêng + Coâng trình haï taàng kyõ thuaät ngaàm: Caáp Nuôùc , thoaùt nöôùc , oáng daãn khí ñoát .... Xaây döïng döôùi maët ñaát => Phuïc vuï nhu caàu cuoäc soáng haøng ngaøy cuûa Ñoâ thò. + Coâng trình coâng coäng ngaàm: Baõi ñoã xe ngaàm, caùc khu vöïc coâng trình phuï, hoaëc thaäm chí nhieàu coâng trình coøn khai thaùc khoâng gian ngaàm ñeå toå chöùc caùc dòch vuï baùn haøng, quaûng caùo, bieåu dieãn ngheä thuaät… => phuïc vuï nhu caàu thöông maïi cho Ngöôøi daân trong ñoâ thò
Chương 1: Những khái niệm cơ bản trong công trình ngầm trong đô thị 2 PHÂN LOẠI -Phaân loaïi theo vai troø vaø hình daùng trong maïng löôùi • +Caùc ñaàu moái giöõ vai troø :  Keát noái caùc tuyeán vôùi nhau  Lieân keát vôùi caùc coâng trình treân maët ñaát  Laø vò trí caùc nuùt giao nhau giöõa caùc tuyeán hay vôùi coâng trình beân treân.  Caùc ñaàu moái thöôøng coù daïng coâng trình theo daïng khoái. Caùc coâng trình daïng khoái thöôøng ñöôïc xaây döïng theo phöông phaùp ñaøo hôû. Toå chöùc khoâng gian phöùc hôïp taïi ga ñöôøng saét West – baùn ñaûo Cöûu Long – Hongkong. Hình thöùc nhaø ga phöùc hôïp keát hôïp ñöôøng saét ñoâ thò, ñöôøng saét ngaàm vaø nhieàu khoâng gian coâng coäng phöùc hôïp.
Chương 1: Những khái niệm cơ bản trong công trình ngầm trong đô thị 2 PHÂN LOẠI -Phaân loaïi theo vai troø vaø hình daùng trong maïng löôùi • + Caùc Tuyeán CTN nhö Ñöôøng oáng , ñöôøng haàm •=> Phaùt trieån theo chieàu daøi. •
Chương 1: Những khái niệm cơ bản trong công trình ngầm trong đô thị 2 PHÂN LOẠI -Phaân loaïi theo Phöông phaùp thi coâng +Phöông phaùp thi coâng kín: thích hôïp cho vieäc xaây döïng caùc coâng trình ngaàm trong ñoâ thò, vò trí ñaët coâng trình töông ñoái saâu, khoâng laøm aûnh höôûng ñeán sinh hoaït treân maët ñaát. +Phöông phaùp thi coâng hôû: Cut & cover (ñaøo vaø laáp), thöôøng ñöôïc söû duïng cho caùc coâng trình ngaàm ñaët noâng, caùc coâng trình ngaàm ñaàu moái, dieän tích thi coâng khoâng bò haïn cheá. +Phöông phaùp thi coâng chôû noåi nhaán chìm: khi xaây döïng coâng trình ngaàm qua soâng, qua bieån. -Phaân loaïi theo Hieän traïng töï nhieân cuûa Ñaát Xaây döïng
