Copyright © 2022 | nguyenduyliem@hcmuaf.edu.vn Hệ thống Định vị Toàn cầu (GPS)
TRƯỜNG ĐẠI HỌC NÔNG LÂM TP. HỒ CHÍ MINH
KHOA MÔI TRƯỜNG & TÀI NGUYÊN
BỘ MÔN GIS & TÀI NGUYÊN
ThS. Nguyễn Duy Liêm
Điện thoại: 0983.613.551
Email: nguyenduyliem@hcmuaf.edu.vn
Bài giảng:
1

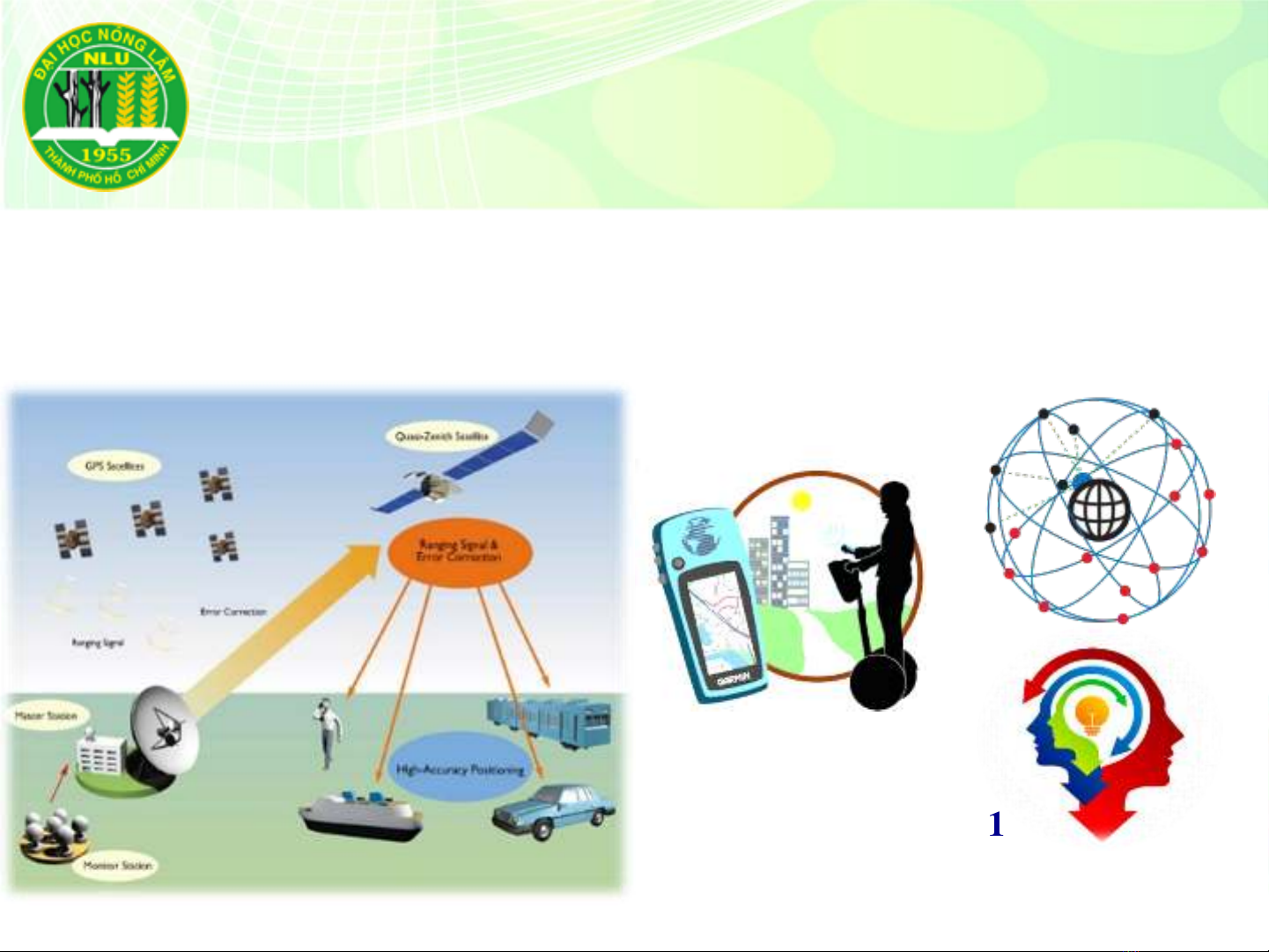

Hệ thống Định vị Toàn cầu
(Global Positioning System - GPS)
Copyright © 2022 | nguyenduyliem@hcmuaf.edu.vn Hệ thống Định vị toàn cầu (GPS) 2
3. Cấu trúc tín hiệu của GPS
(Global Positioning System)
TRƯỜNG ĐẠI HỌC NÔNG LÂM TP. HỒ CHÍ MINH
KHOA MÔI TRƯỜNG & TÀI NGUYÊN
BỘ MÔN GIS & TÀI NGUYÊN
Copyright © 2022 | nguyenduyliem@hcmuaf.edu.vn Hệ thống Định vị Toàn cầu (GPS)
Nội dung
Thông tin truyền từ vệ tinh GPS
Sóng mang
Mã tín hiệu
Tin nhắn dẫn đường
3
Copyright © 2022 | nguyenduyliem@hcmuaf.edu.vn Hệ thống Định vị Toàn cầu (GPS)

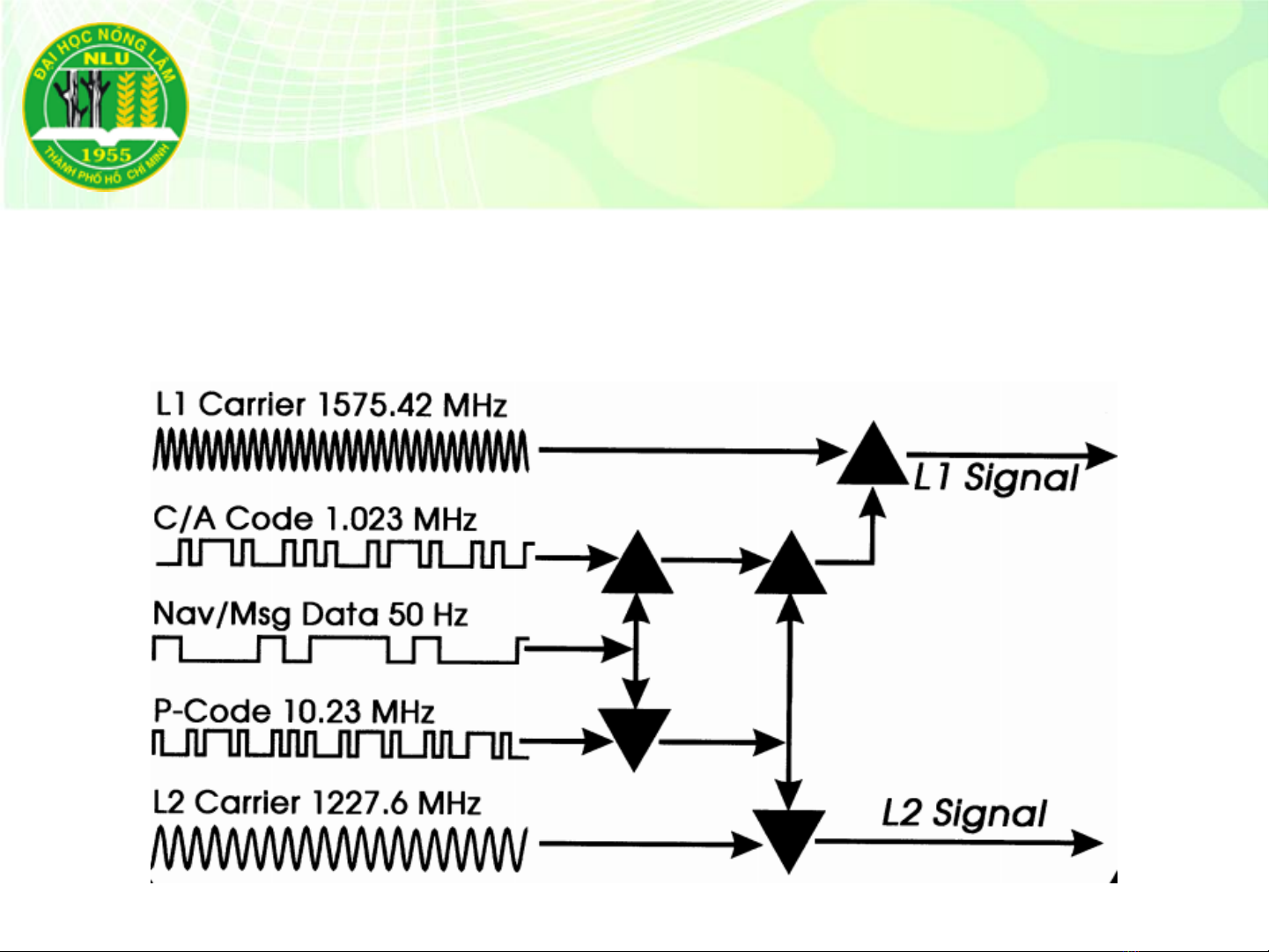

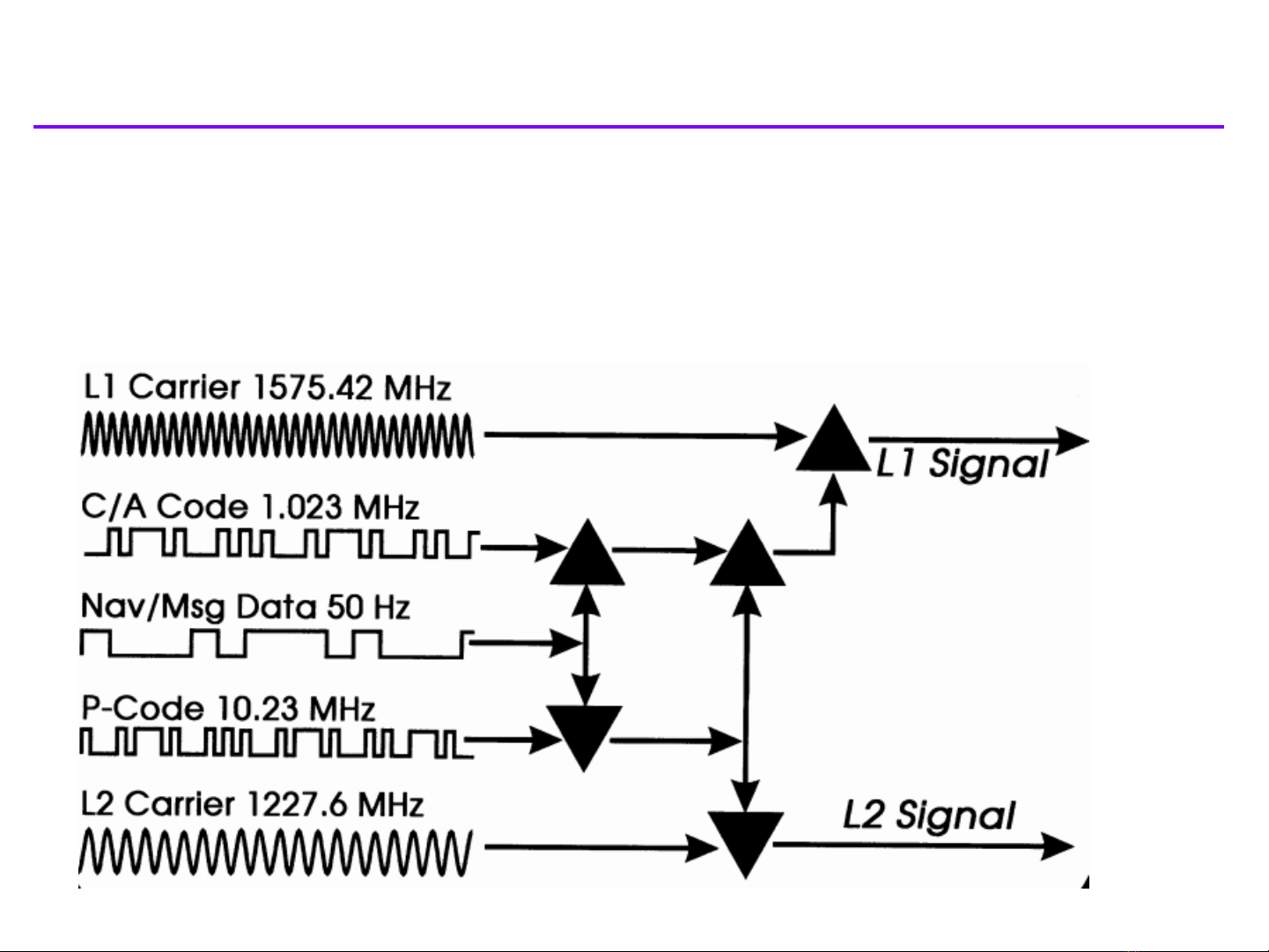

Thông tin truyền từ vệ tinh GPS
Sóng mang (Carrier)
Mã tín hiệu (Code)
Tin nhắn dẫn đường (Nav/Msg Data)
4
Copyright © 2022 | nguyenduyliem@hcmuaf.edu.vn Hệ thống Định vị Toàn cầu (GPS)

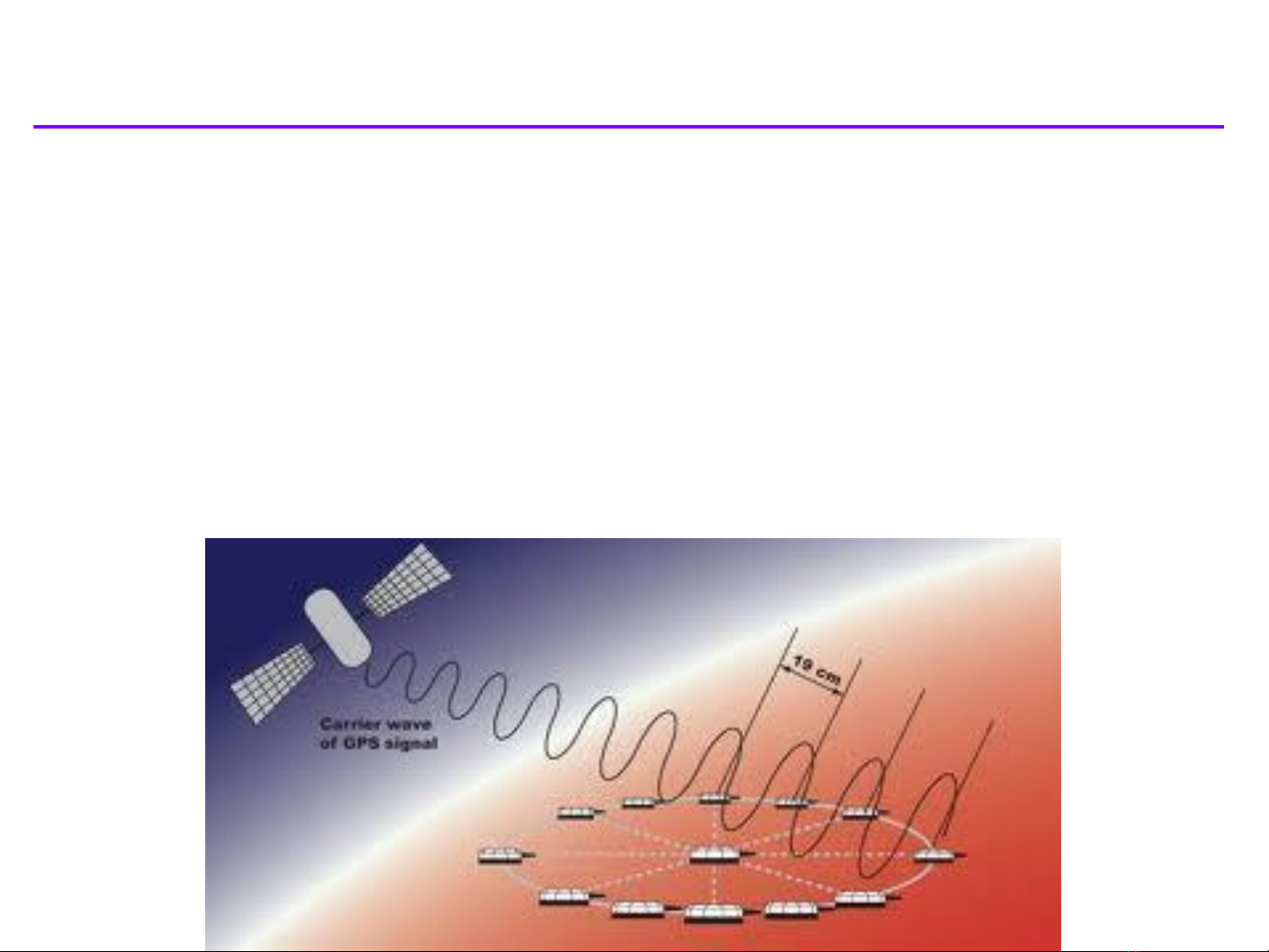

Sóng mang
Đặc điểm của sóng radio
Dạng hình sin
Tần số, bước sóng, biên độ
Mỗi vệ tinh GPS sử dụng 2 sóng mang:
Sóng mang L1: 1575,42 MHz, bước sóng 19 cm
Sóng mang L2: 1227,60 MHz , bước sóng 24 cm
5
