CHƢƠNG 4.
TRUYỀN LAN SÓNG HỮU TUYẾN
4.1. Khái niệm
4.2. Các thông số trên đường truyền
4.3. Đồ thị Smith
4.4. Đường dây điện thoại và cáp
4.5. Đường truyền vi dải (microstrip)
4.6. Truyền sóng qua cáp quang
4.7. Truyền sóng qua ống dẫn sóng
83
4.1. Khái niệm
Đường truyền được sử dụng để truyền tín hiệu SĐT từ
phần tử này đến phần tử khác hoặc từ lối vào của mạch tới

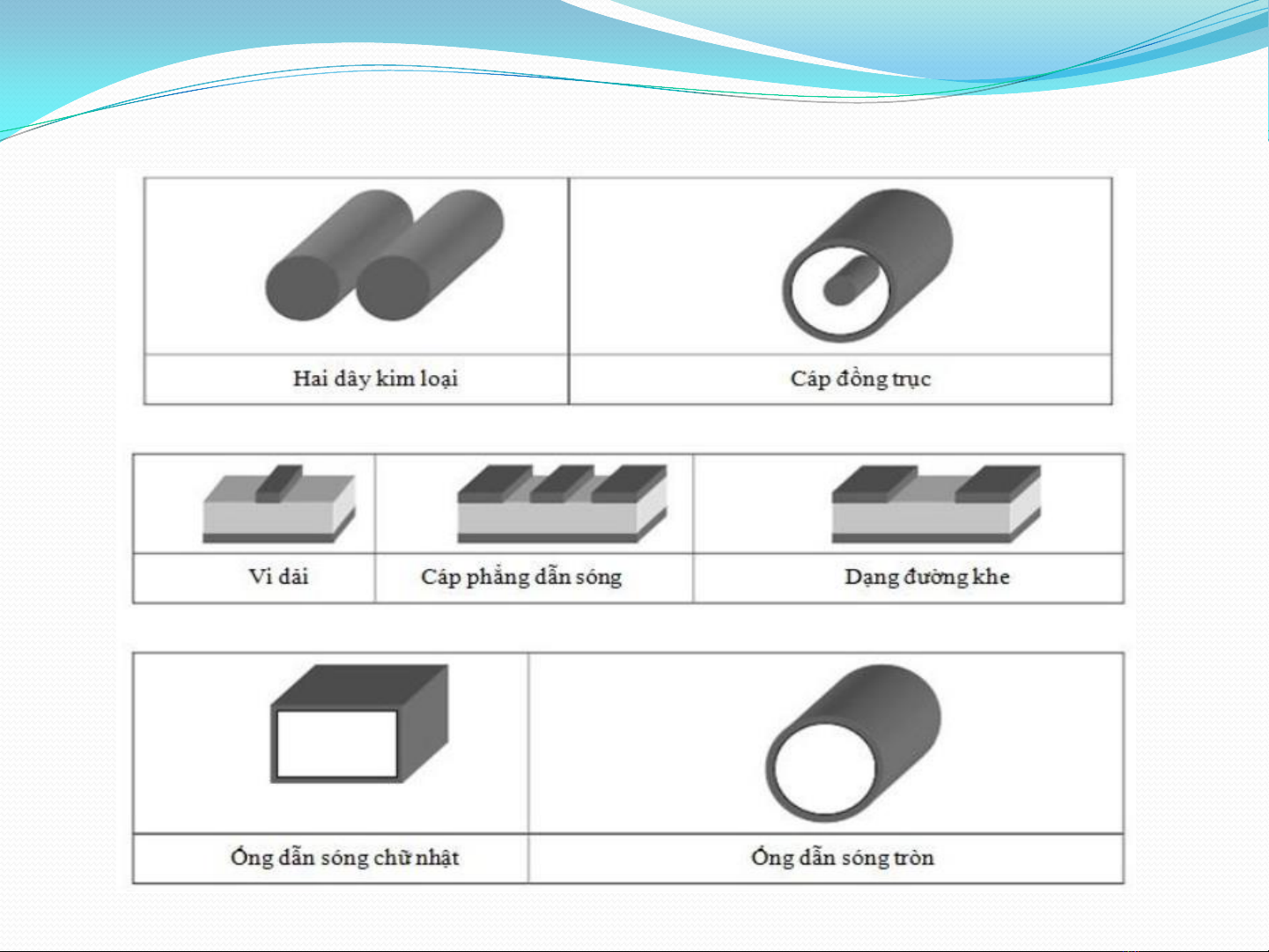

một phần tử nào đó hoặc từ một phần tử đến lối ra. Có các
loại đường truyền như dây đôi, cáp đồng trục, đường
truyền vi dải, ống dẫn sóng, cáp quang …
84
85
4.1. Khái niệm
4.2. Các thông số trên đƣờng truyền
Sóng đứng
Trong các đường truyền, khi không có sự phối hợp
trở kháng giữa nguồn với đường đây và giữa đường dây và
tải, thì sẽ xảy ra hiện tượng phản xạ sóng tương ứng tại
nguồn và tải.
Thường chỉ xét một thành phần phản xạ đầu tiên từ tải.
Sự giao thoa giữa sóng tới và sóng phản xạ tạo ra
sóng đứng trên đường truyền gồm các điểm cực tiểu và cực
đại dọc theo đường truyền (gọi là các nút và bụng sóng) xen
kẽ nhau với khoảng cách bằng λ/4.
86
Hệ số phản xạ (voltage reflection coefficient) ΓL
“Là tỷ số giữa điện áp sóng tới và điện áp sóng phản xạ tại
tải”
Γ𝐿=𝑉𝑖
𝑉
𝑟
(4.1)
Trở kháng đặc tính của đƣờng truyền:
“Là tỷ số giữa điện áp cực đại và dòng điện cực đại tại bất
kỳ điểm nào trên đường truyền”
𝑍𝑜=𝑉
𝑚𝑎𝑥
𝐼𝑚𝑎𝑥
(4.2)
87
4.2. Các thông số trên đƣờng truyền
