1

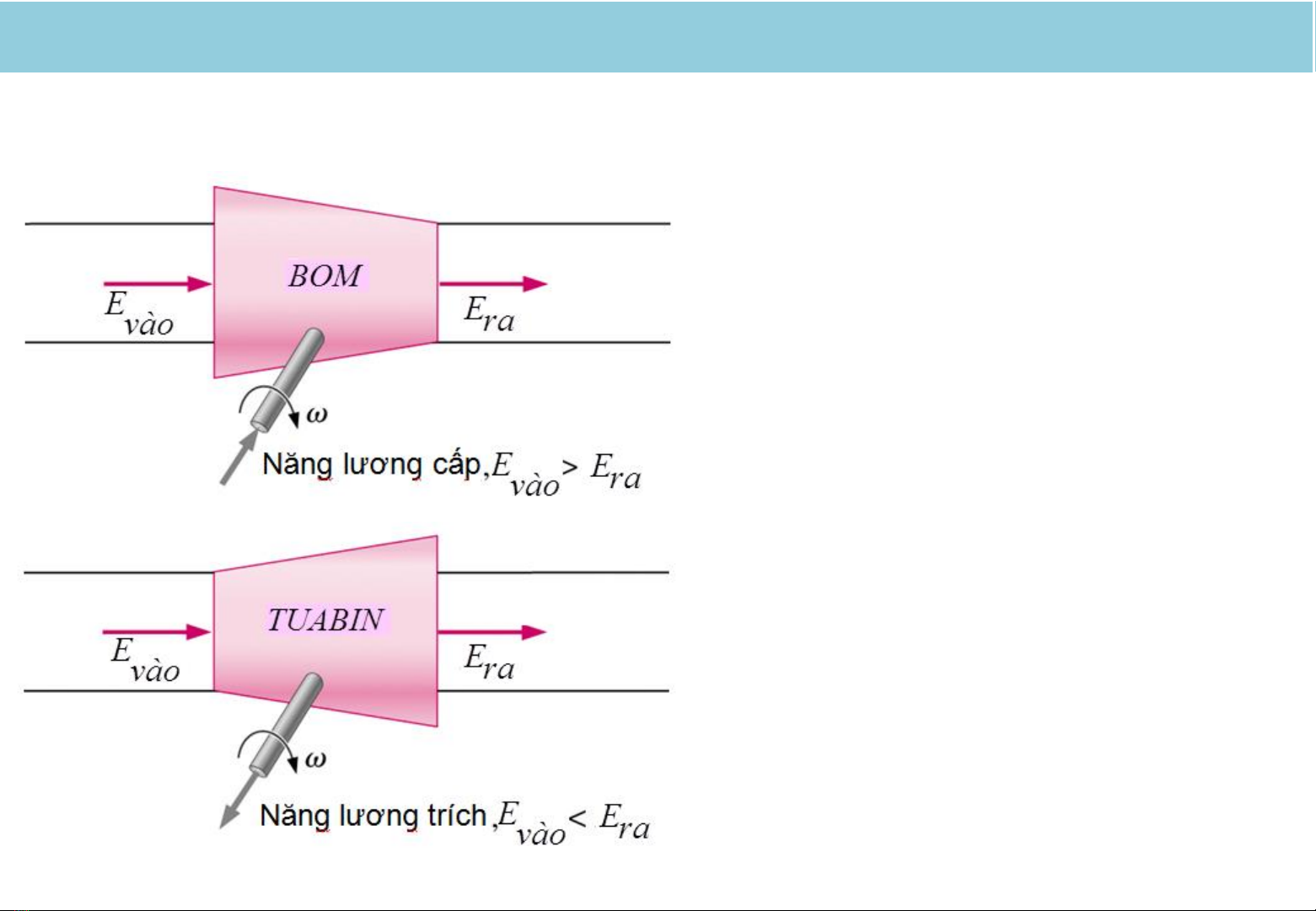

PHÂN BIỆT BƠM - TUABIN
Bơm: cung cấp năng lượng
cho chất lỏng, dẫn đến sự gia
tăng áp suất qua bơm.
Turbine: trích xuất năng lượng
từ chất lỏng, dẫn đến sự giảm
áp suất qua turbine
BƠM LY TÂM
CẤU TẠO ,NGUYÊN LÝ LÀM VIỆC
3

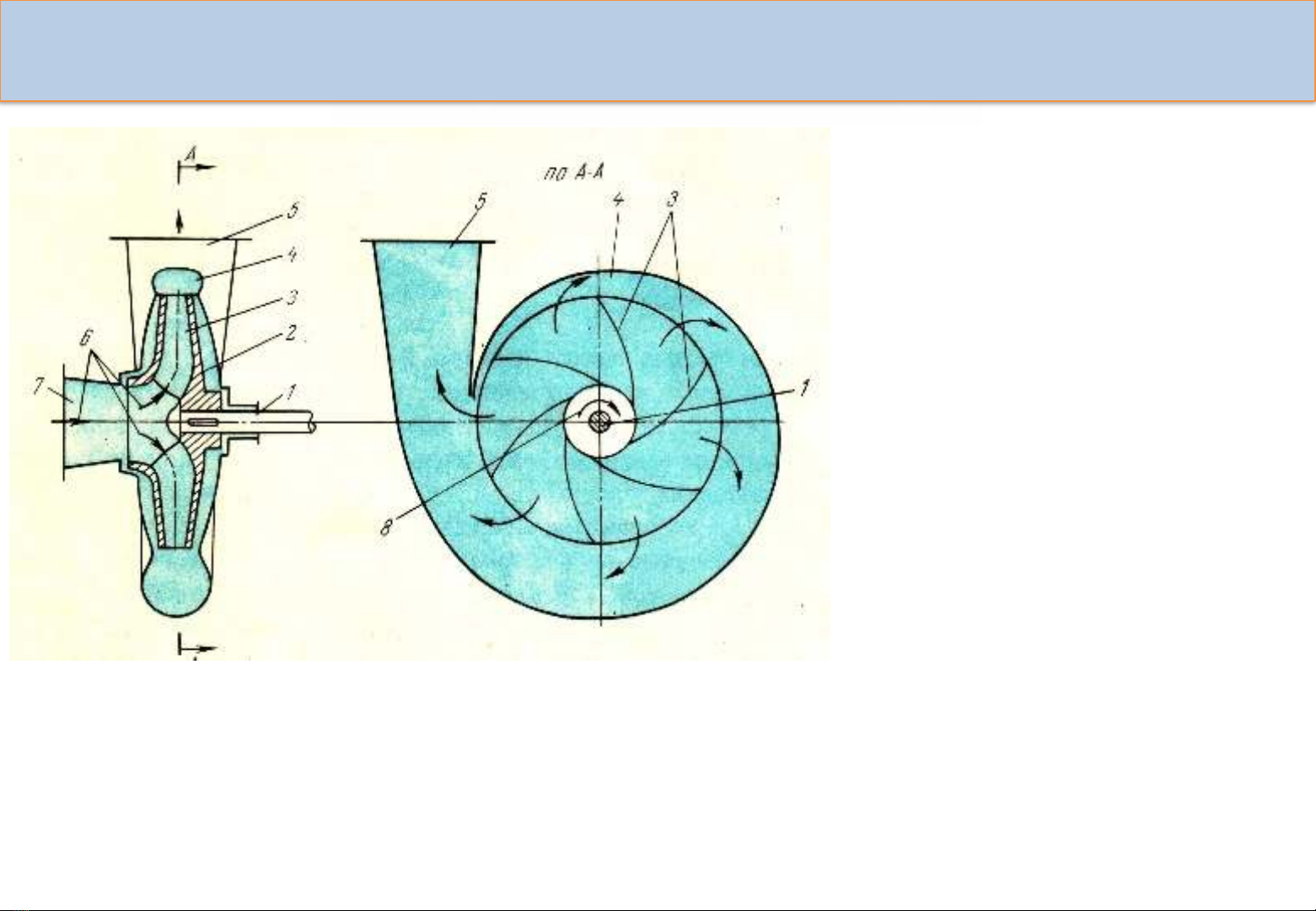

1 -Trục bơm; 2-Đĩa sau bánh công tác(BCT);
3 –lá cánh BCT; ); 5 - ống đẩy;
4 -buồng xoắn ốc (bộ phận dẫn ra
6 –dòng chảy trong BCT; 7-ống hút
Trước khi bơm làm việc,cần
mồi bơm làm cho thân bơm
(trong đó có bánh công tác)và
ống hút điền đầy chất lỏng.
Quá tình đẩy:Khi bơm làm
việc, bánh công tác quay, chất
lỏng trong bánh công tác dưới
ảnh hưởng của lực ly tâm bị
dồn từ trong ra ngoài, chuyển
động theo máng dẫn và đi vào
ống đẩy với áp suất cao hơn
Quá trình hút:đồng thời ở cửa
vào của bánh công tác tạo nên
một vùng có chân không và
dưới tác dụng của áp suất
trong bể chứa lớn hơn áp suất
ở cửa vào của bơm,chất lỏng
ởbể được hút liên tục bị đẩy
vào bơm theo ống hút.
Hai quá trình này liên tục,tạo
dòng chảy liên tục qua bơm.
CÁC THÔNG SỐ CƠ BẢN CỦA BƠM LY TÂM

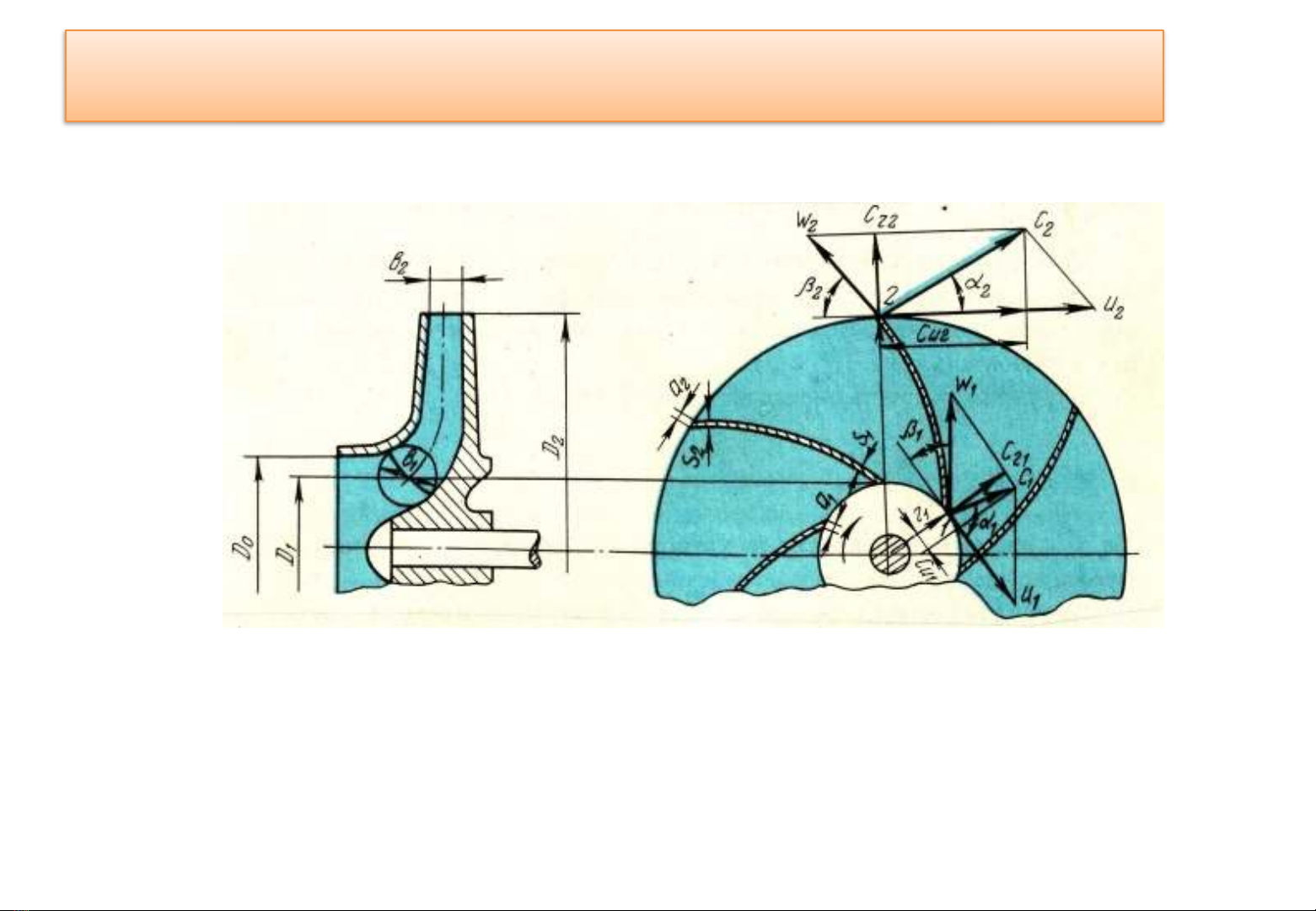

Dòng chảy trong bánh công tác:
Chỉ số”1”-cửa vào, “2”-cửa ra; D-đường kính; B- chiều rộng; U-vận tốc theo; W-vận tốc
tương đối; C-vận tốc tuyệt đối;
-góc đặt cánh;
-góc giữa vận tốc tuyệt đối và vận tốc theo;
S-chiếu dày cánh.
4
PHƯƠNG TRÌNH CƠ BẢN -CỘT ÁP LÝ THUYẾT: HLT; CỘT ÁP THỰC TẾ: H
5
g
CuCu
H
u11u22
lt
g
vvpp
zH vrckd
2
22
whwd12vr hheeeeH
hay H = H2+ hw

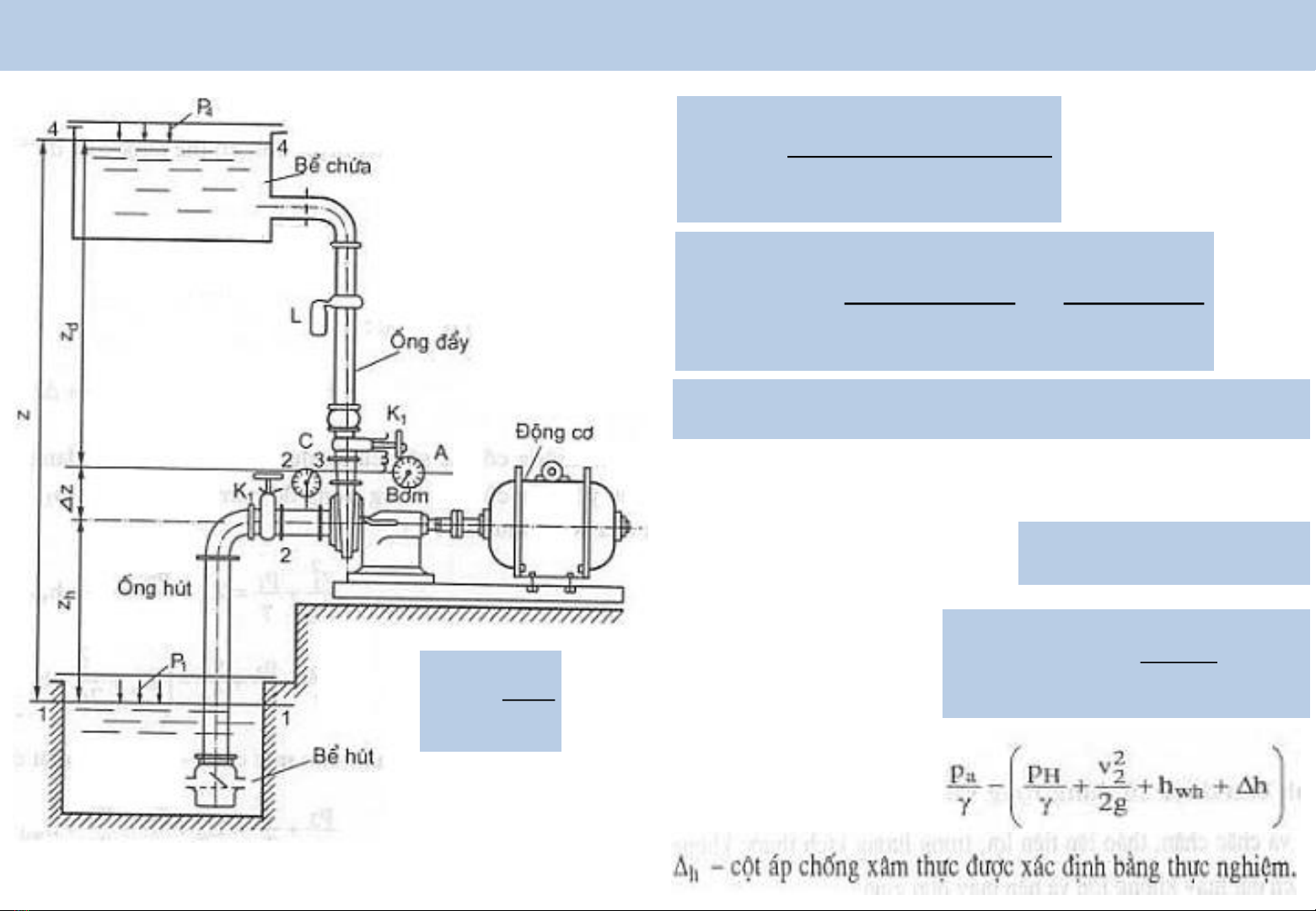

Bố trí trạm bơm ly tâm
Lưu lượng bơm Qlt = Cz2D2b2
Chiều cao hút
cho phép
wh
2
vv
cksh
g2
vα
HH
Qlt
Q
Q
s
H
