Bài 1: CÁC CÔNG CỤ DỤNG CỤ CẦM TAY
MỤC TIÊU:
Về kiến thức:
+Xác định được và mô tả được các loại công cụ, dụng cụ bằng tay và
bằng điện sử dụng trong lĩnh vực đo lường tự động hóa;
Về kĩ năng:
+Lựa chọn được và sử dụng được 06 loại công cụ khác nhau một cách
an toàn do GV chỉ định;
+Khoan được và tạo được 1 ren lỗ và 1 ren trục;
Về năng lực tự chủ và trách nhiệm:
+Rèn luyện thái độ nghiêm túc, cẩn thận, tỉ mỉ trong công việc;
+Tuân thủ nghiêm túc các qui định an toàn về sử dụng công cụ;
+Thực hiện vệ sinh, sắp xếp công cụ, dụng cụ đúng qui định.
12/23/22 Nguyễn Thị Lan 1
1.1 CÁC DỤNG CỤ TẠO REN
1.1.1 Các dụng cụ tạo ren trong (ren lỗ/ren cái)

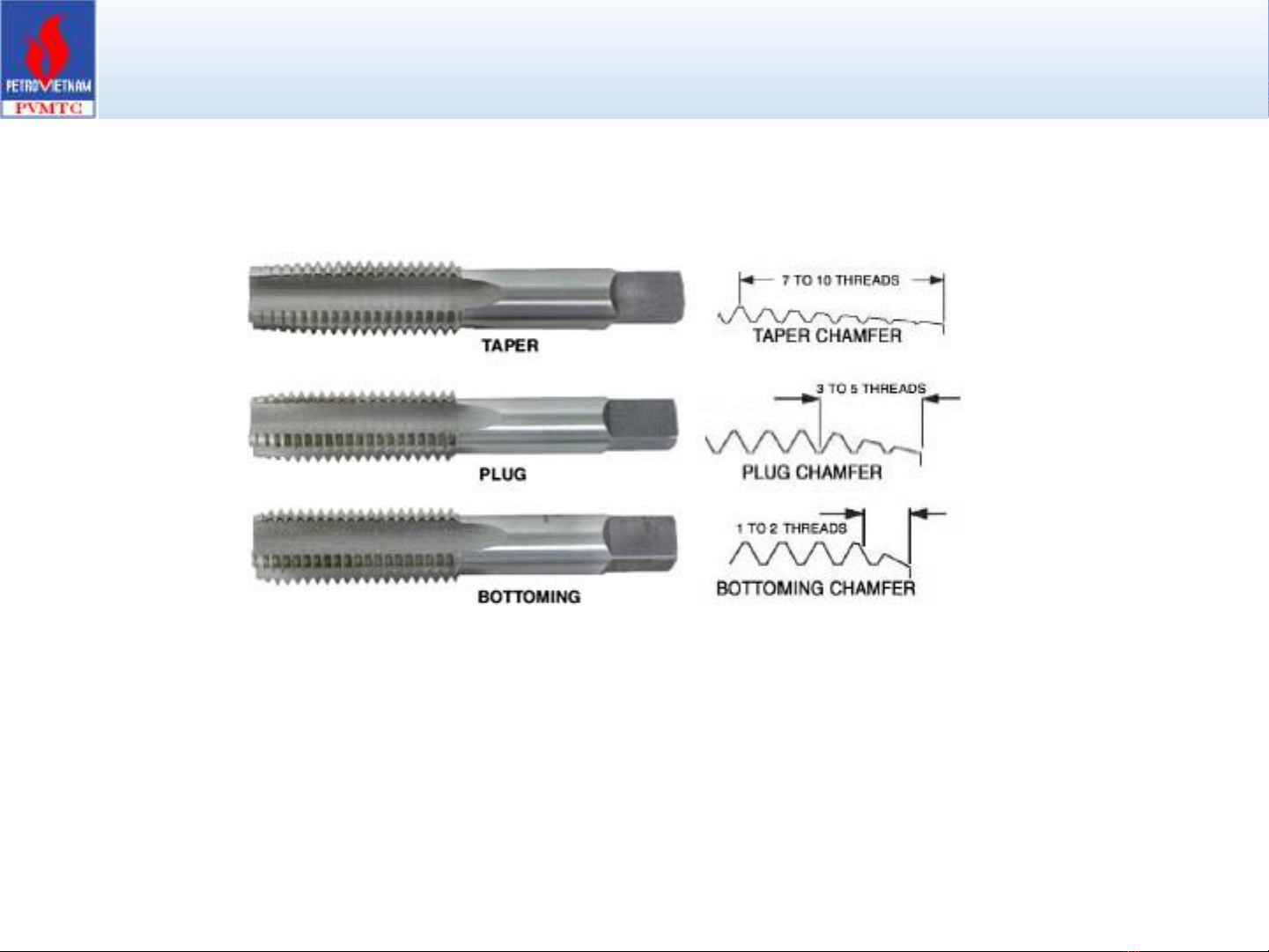

Dụng cụ để tạo ren trong (ren cái) có tên gọi là ta-rô hay tap. Một
bộ gồm 3 cái
§Taper tap: để tạo ren mới hoặc hoàn thiện lỗ thông trên các vật
liệu mỏng.
12/23/22 Nguyễn Thị Lan 2
Ta-rô số 1
Ta-rô số 2
Ta-rô số 3
1.1 CÁC DỤNG CỤ TẠO REN
1.1.1 Các dụng cụ tạo ren trong (ren lỗ/ren cái)

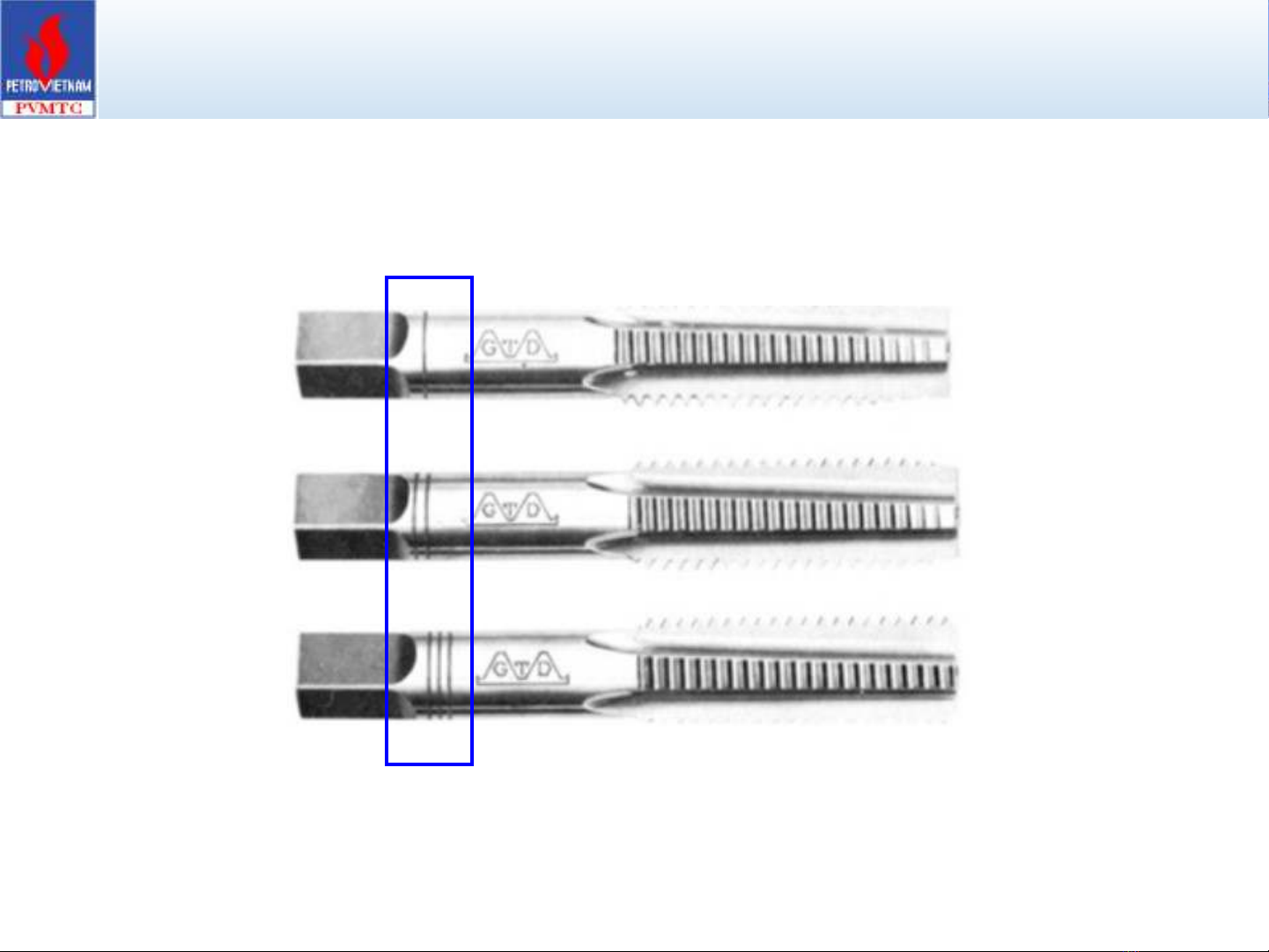

Một cách khác để nhận biết các loại trong 1 bộ ta-rô là số vòng ở
chuôi ta-rô.
12/23/22 Nguyễn Thị Lan 3
1.1 CÁC DỤNG CỤ TẠO REN
1.1.1 Các dụng cụ tạo ren trong (ren lỗ/ren cái)
Ta-rô được làm theo hệ Anh hoặc hệ Mét
UNC là viết tắt của Unified National Coarse – ren thô (ren bước
lớn) theo tiêu chuẩn của Mỹ.
12/23/22 Nguyễn Thị Lan 4
1.1 CÁC DỤNG CỤ TẠO REN
1.1.1 Các dụng cụ tạo ren trong (ren lỗ/ren cái)

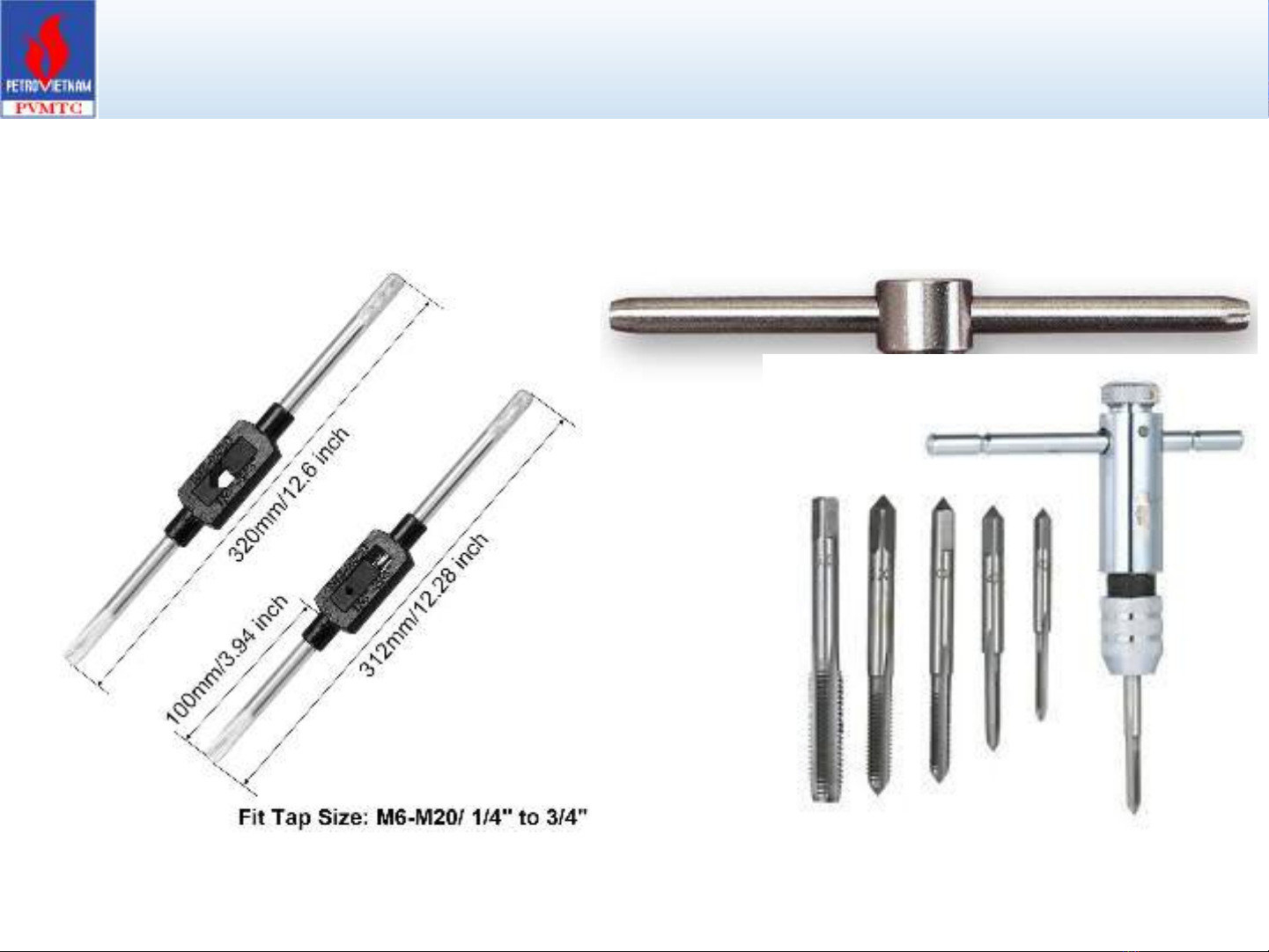

Các ta-rô (taper) được gắn vào tay quay. Có 2 loại tay quay phổ
biến:
12/23/22 Nguyễn Thị Lan 5
