BỘ QUỐC PHÒNG
TRƯỜNG CAO ĐẲNG NGHỀ SỐ 4
BÀI GIẢNG
LẮP ĐẶT MẠCH ĐIỆN TỦ LẠNH GIÁN TIẾP
GIÁO VIÊN GIẢNG DẠY: NGUYỄN HỮU HÒA
Bài 5.2.2. LẮP ĐẶT MẠCH ĐIỆN TỦ LẠNH GIÁN TIẾP
MỤC TIÊU:
Lắp mạch điện đúng quy trình, đảm bảo yêu cầu kĩ thuật,
thời gian
Trình bày quy trình lắp mạch điện theo sơ đồ nguyên lý.
- Trình bày được nguyên lý làm việc của mạch điện
Khắc phục được những sai hỏng trong quá trình thực hiện;
Rèn luyện tính cẩn thận, tỉ mỉ, đảm bảo an toàn cho người,
thiết bị và thực hiện tốt vệ sinh công nghiệp.
Bài 5.2.2. LẮP ĐẶT MẠCH ĐIỆN TỦ LẠNH GIÁN TIẾP
NỘI DUNG:
2. Quy trình lắp đặt mạch điện
1. Sơ đồ nguyên lý mạch điện
3. Sai hỏng, nguyên nhân và cách khắc phục
4. Thực hiện quy trình lắp đặt mạch điện
Sơ đồ nguyên lý mạch điện
1
Bài 5.2.2. LẮP ĐẶT MẠCH ĐIỆN TỦ LẠNH GIÁN TIẾP

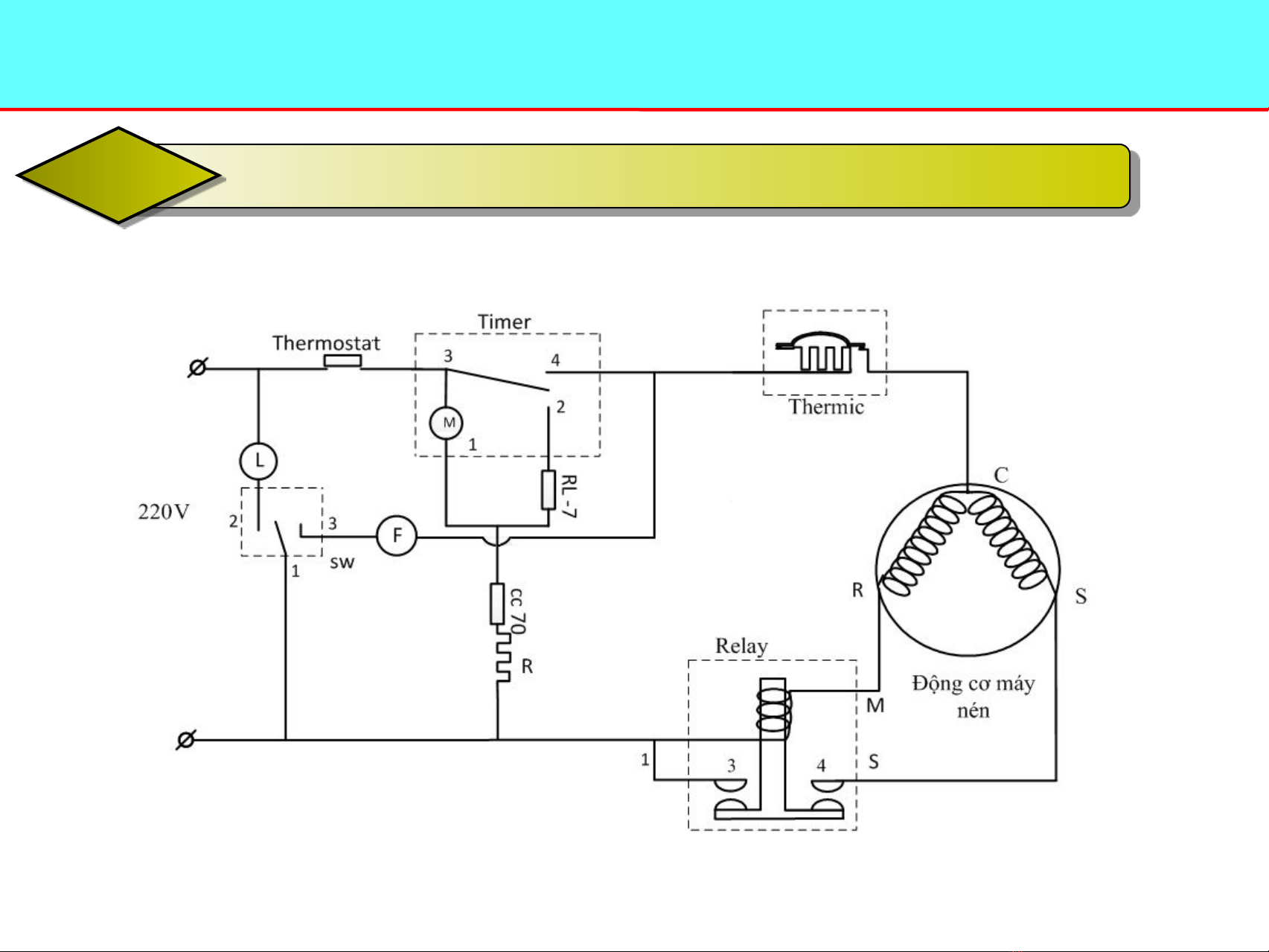

Hình 5.2. Sơ đồ nguyên lý mạch điện tủ lạnh gián tiếp
a. Sơ đồ mạch điện:
Quy trình lắp đặt mạch điện
2
Bài 5.2.2. LẮP ĐẶT MẠCH ĐIỆN TỦ LẠNH GIÁN TIẾP
Click to add Title
1 Kiểm tra thiết bị
B1

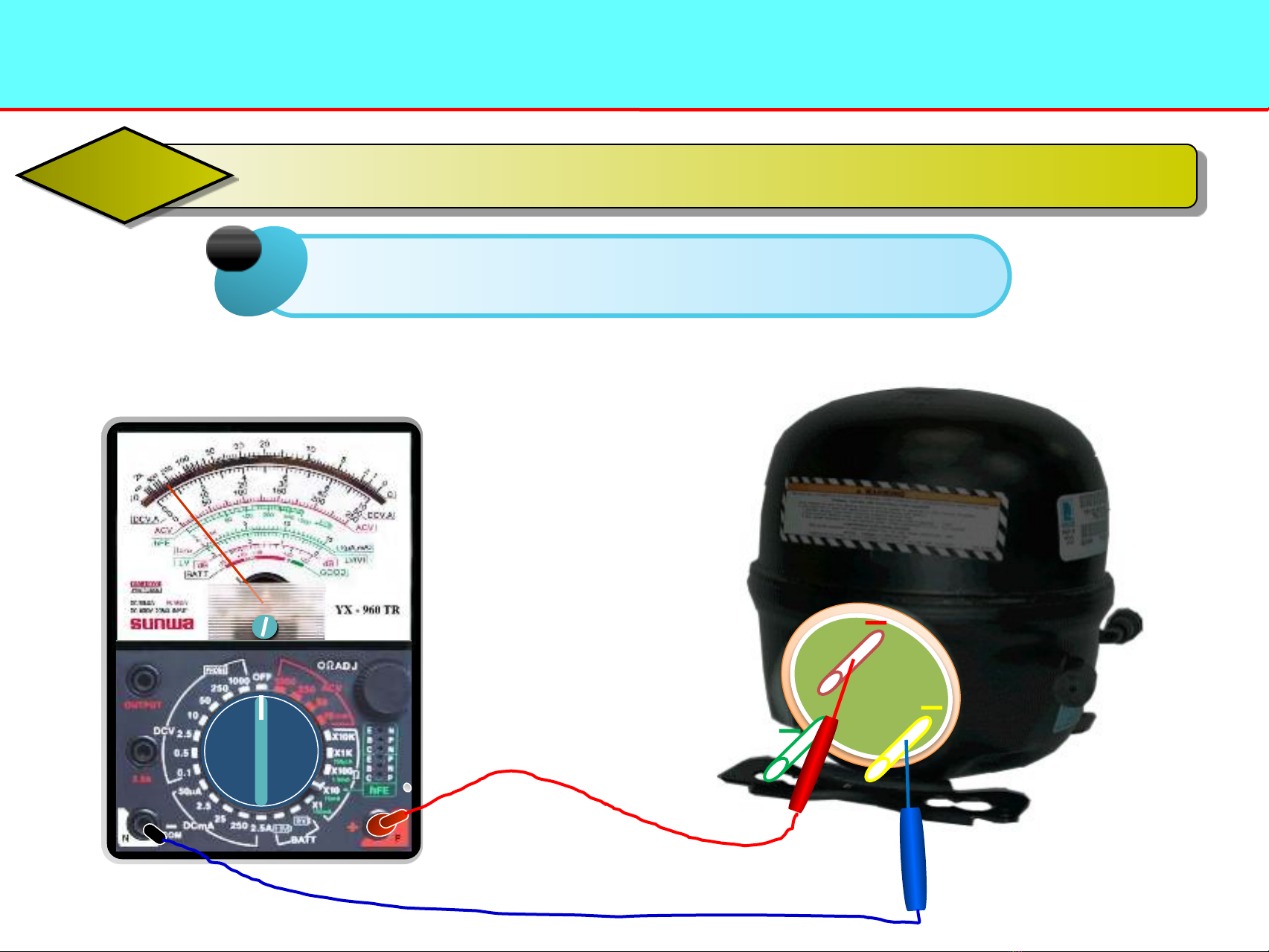

Dùng đồng hồ vạn năng đo điên trở cực 12, 13 và 23
R12 = 10Ω
1
2
3
