Copyright © 2022 | nguyenduyliem@hcmuaf.edu.vn Mô hình hóa bề mặt 1
TRƯỜNG ĐẠI HỌC NÔNG LÂM TP. HỒ CHÍ MINH
KHOA MÔI TRƯỜNG & TÀI NGUYÊN
BỘ MÔN GIS & TÀI NGUYÊN
ThS. Nguyễn Duy Liêm
Điện thoại: 0983.613.551
Email: nguyenduyliem@hcmuaf.edu.vn
Bài giảng:Mô hình hóa bề mặt
(Surface modeling)
Copyright © 2022 | nguyenduyliem@hcmuaf.edu.vn Mô hình hóa bề mặt 2
Phương pháp xây dựng mô hình địa hình
(Methods for Constructing a Terrain Model)

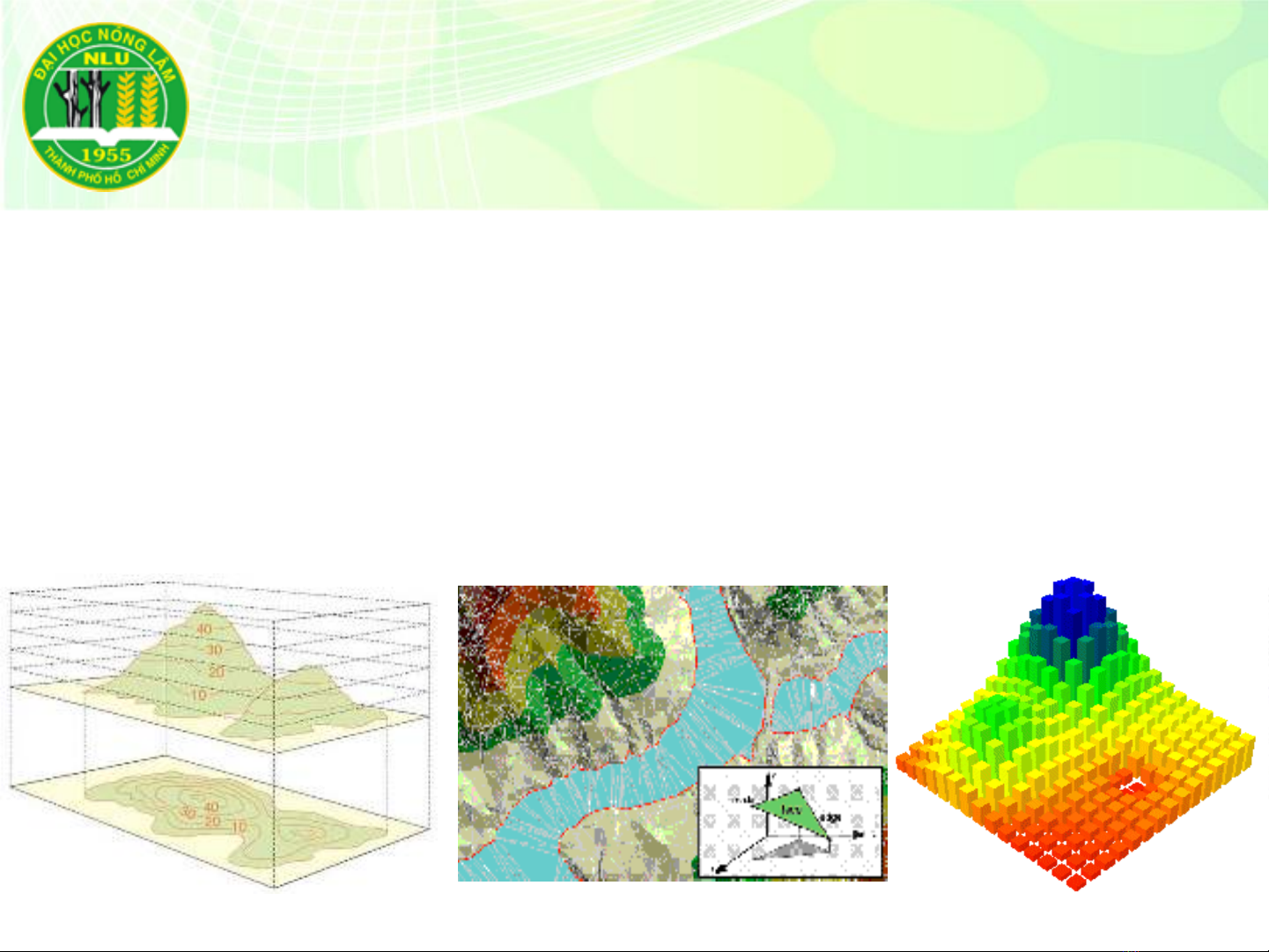

Đường bình độ (Contours)
Mạng lưới tam giác không đều (Triangulated Irregular Networks)
Mạng lưới ô vuông đều (Regular Grid Networks)
TRƯỜNG ĐẠI HỌC NÔNG LÂM TP. HỒ CHÍ MINH
KHOA MÔI TRƯỜNG & TÀI NGUYÊN
BỘ MÔN GIS & TÀI NGUYÊN
Copyright © 2022 | nguyenduyliem@hcmuaf.edu.vn Mô hình hóa bề mặt
Nội dung
Nhắc lại: Mô hình hóa bề mặt địa hình (Terrain Modeling)
Phương pháp biểu diễn bề mặt địa hình (Representation of
Terrain Surfaces)
Hình thức: Bản đồ (Maps), Hình ảnh (Photographs)
Nội dung: Đường bình độ (Contours), Mạng lưới tam giác không
đều (TINs- Triangulated Irregular Networks), Mạng lưới ô vuông đều
(Regular Grid Networks)
Cấu trúc dữ liệu (Data Structures), Phương pháp xây dựng
(Construction Methods)
Đường bình độ
Mạng lưới tam giác không đều
Mạng lưới ô vuông đều
Chuyển đổi giữa các phương pháp biểu diễn bề mặt địa
hình (Conversion involved in Representation of Terrain Surfaces)
3
Copyright © 2022 | nguyenduyliem@hcmuaf.edu.vn Mô hình hóa bề mặt
Tài liệu tham khảo
Terrain Analysis- Principles and Applications (2000)
1.1.1, 2.1 - 2.4
Digital Terrain Modeling- Principles and Methodology
(2005)
1.1.1, 1.1.2, 1.2.2, 3.1
Digital Terrain Modeling- Acquisition, Manipulation and
Applications (2005)
1.4, Chapter 3
4
Copyright © 2022 | nguyenduyliem@hcmuaf.edu.vn Mô hình hóa bề mặt
Nhắc lại
Mô hình hóa bề mặt địa hình (Terrain Modeling)
Biểu diễn bề mặt địa hình dưới dạng raster, trong đó mỗi pixel thể
hiện một giá trị độ cao của bề mặt địa hình tại vị trí đó.

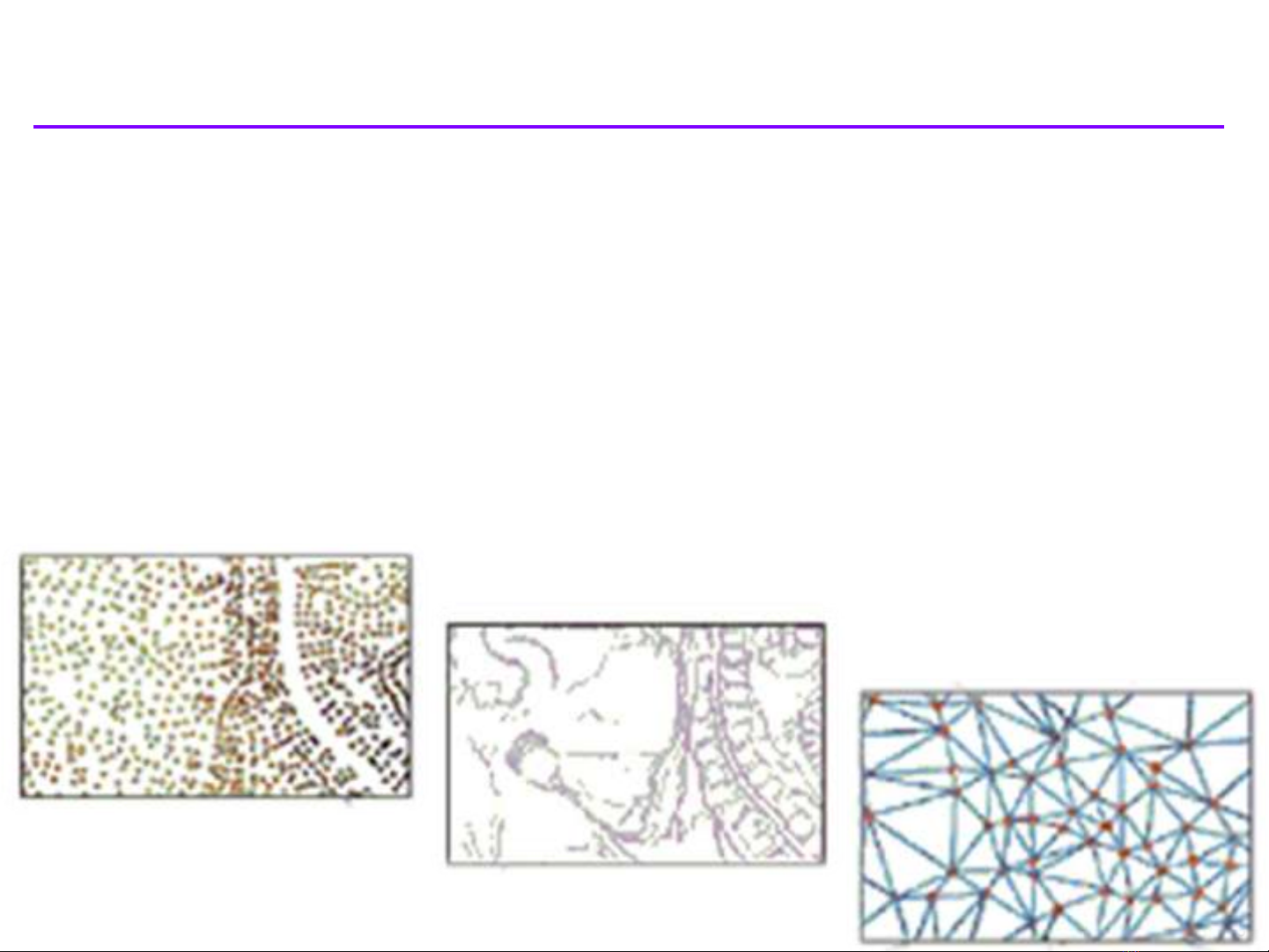

Quá trình mô phỏng bề mặt địa hình thông qua:
một tập hợp các điểm phân tán,
một tập hợp dữ liệu dạng đường,
một tập hợp dữ liệu dạng vùng.
5
