1
TRƯỜNG ĐẠI HỌC BÁCH KHOA Tp.HCM
Cán bộ giảng dạy: TS. Phan Thành Nhân
CHƯƠNG 6
KHÔNG KHÍ ẨM
1. Khái niệm chung
2. Các thông số của không khí ẩm
3. Đồ thị t-d; I-d không khí ẩm
4. Các quá trình nhiệt động cơ bản của không khí ẩm
2
TRƯỜNG ĐẠI HỌC BÁCH KHOA Tp.HCM
Cán bộ giảng dạy: TS. Phan Thành Nhân
1. Khái niệm chung
Không khí ẩm
Hơi nướcKhông khí khô +
G, Gk, Gh:Khối lượng KKA, KKK và Hơi nước
p, V, t: Áp suất, thể tích và nhiệt độ khối KKA
pk, Vk, tk: Phân áp suất, thể tích và nhiệt độ của KKK trong KKA
ph, Vh, th: Phân áp suất, thể tích và nhiệt độ của hơi nước trong KKA
3
TRƯỜNG ĐẠI HỌC BÁCH KHOA Tp.HCM
Cán bộ giảng dạy: TS. Phan Thành Nhân
G = Gk+ Gh
p = pk+ ph
V = Vk= Vh
t = tk= th
Quan hệ của kk ẩm; kk khô và hơi nước
4
TRƯỜNG ĐẠI HỌC BÁCH KHOA Tp.HCM
Cán bộ giảng dạy: TS. Phan Thành Nhân
p
x = 0 x = 1
v
K

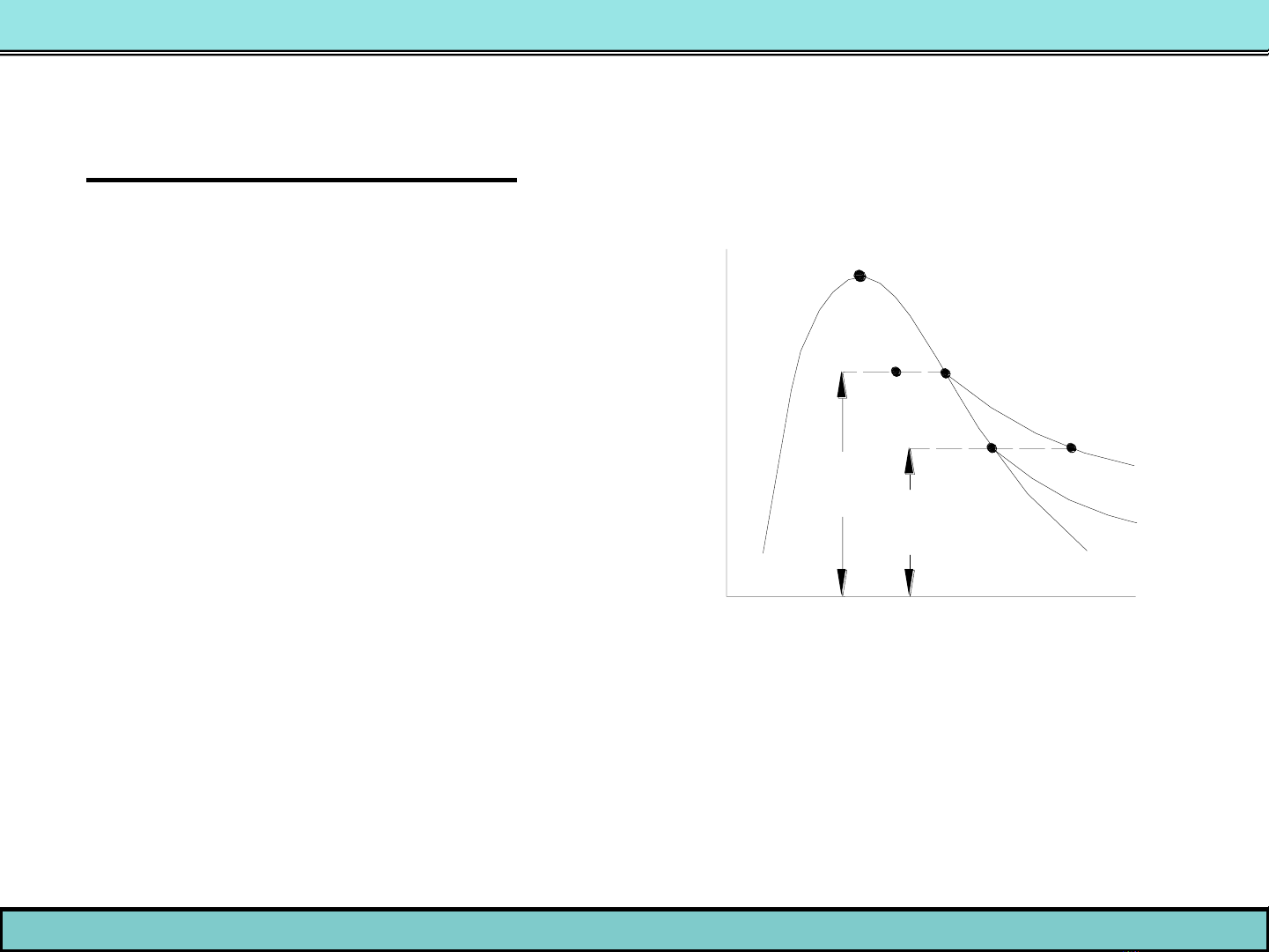

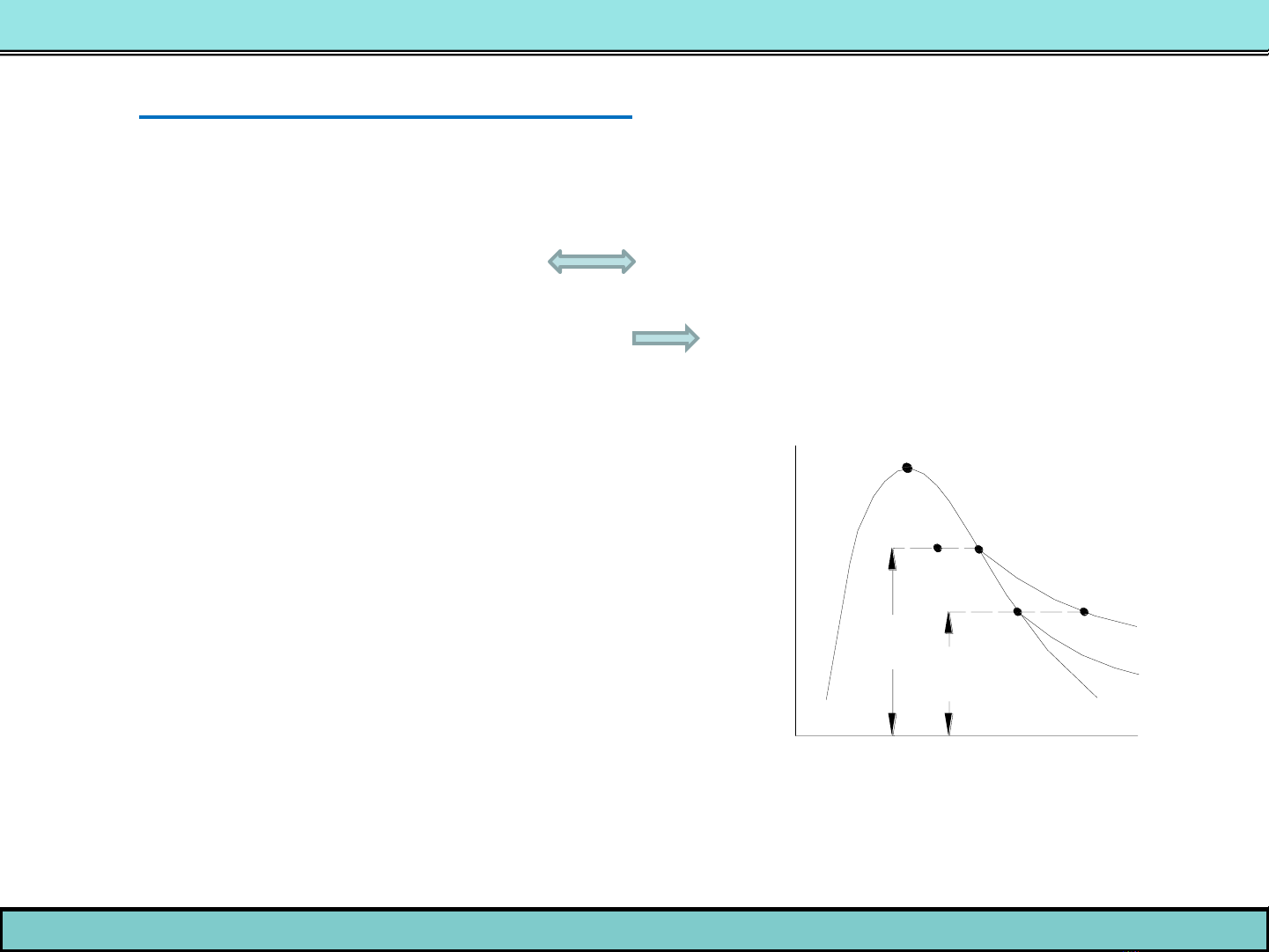

Ñoà thò p-v cuûa hôi nöôùc trong khoâng khí aåm
B
A
C
D
Ph
pbh
tñs
t
Phân loại không khí ẩm
• Không khí ẩm chưa bão hoà
• Không khí ẩm bão hoà
• Không khí ẩm quá bão hoà
5
TRƯỜNG ĐẠI HỌC BÁCH KHOA Tp.HCM
Cán bộ giảng dạy: TS. Phan Thành Nhân
2. Các thông số không khí ẩm
➢Áp suất hơi bão hoà
Tại một giá trị nhiệt độ kk chỉ chứa tối đa một lượng nước
Áp suất ứng với độ chứa ẩm Áp suất hơi bão hoà
Ký hiệu: pbh
p
x = 0 x = 1
v
K
Ñoà thò p-v cuûa hôi nöôùc trong khoâng khí aåm
B
A
C
D
Ph
pbh
tñs
t
Cách xác định pbh: Tra bảng “nước
và hơi nước bão hoà” theo nhiệt độ
