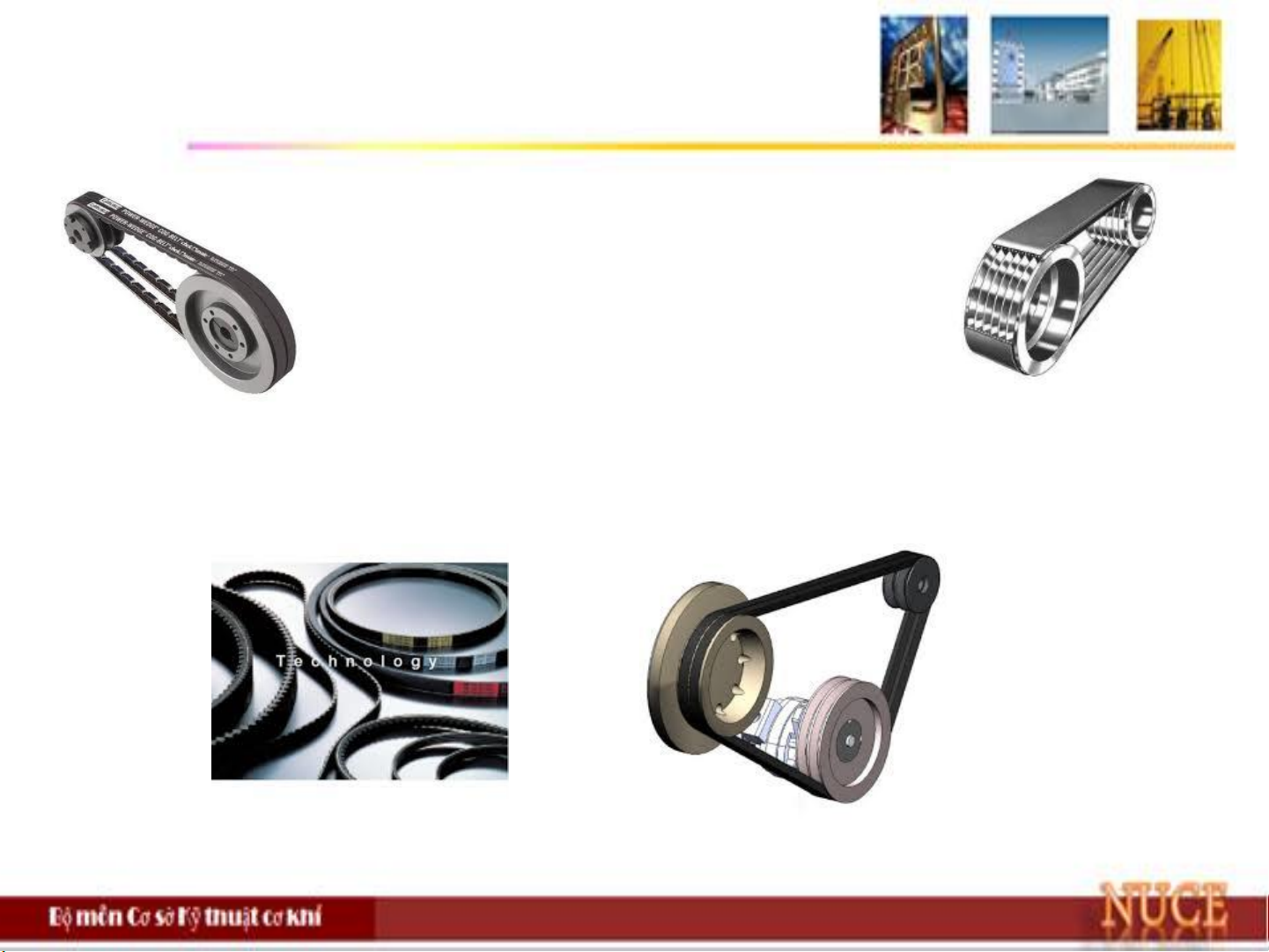

CHƯƠNG 3
TRUYỀN ĐỘNG ĐAI
1/62

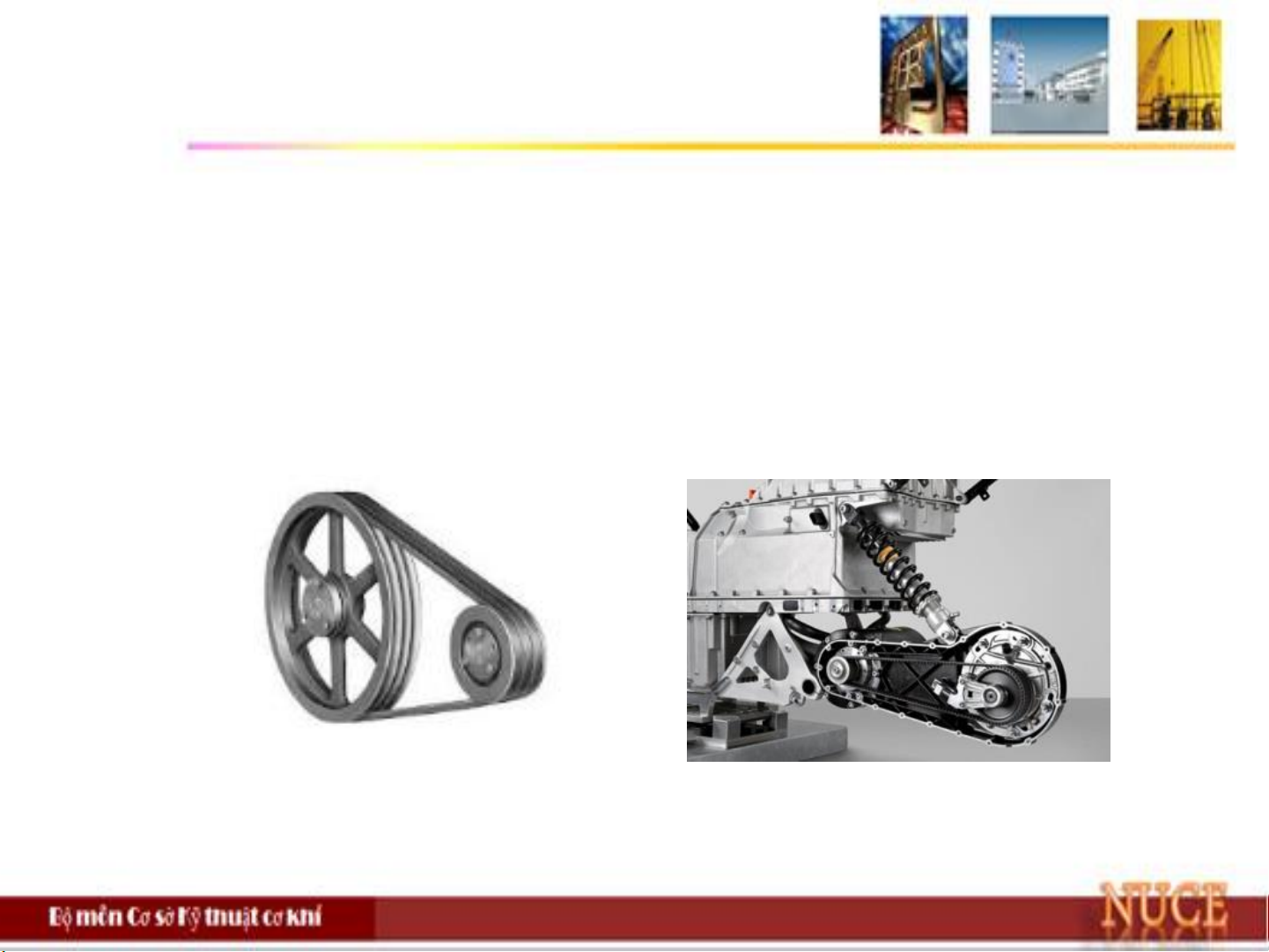

3.1. Khái niệm và phân loại
2/62
3.1.1. Khái niệm

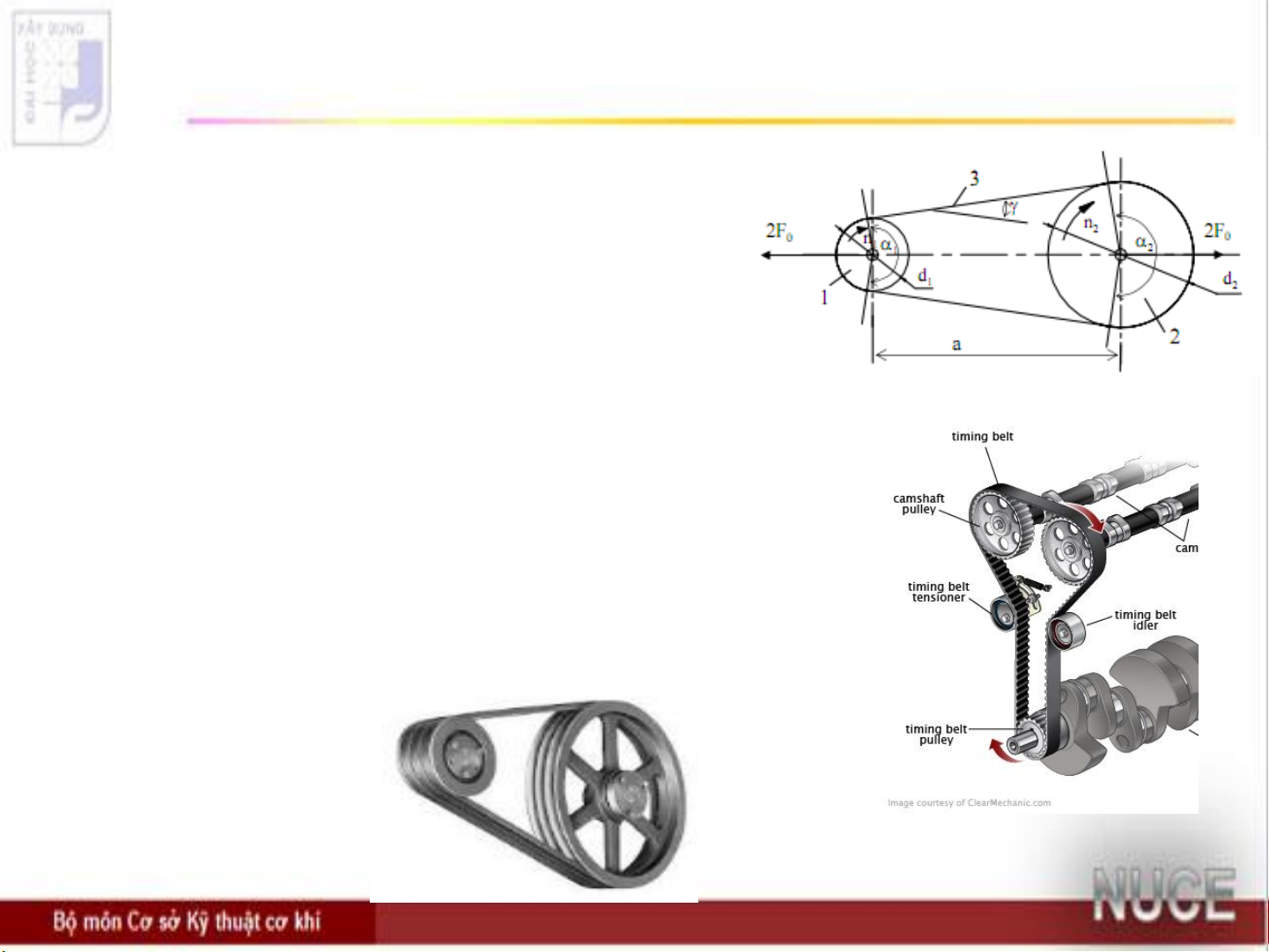

-Bộ truyền đai đơn giản (H.3.1):
Bánh đai dẫn (1),
Bánh đai bị dẫn (2)
Dây đai (3) mắc căng vòng trên haii
bánh.
Bộ căng đai (có thể có) –H.8.1b
-Chuyển động và mômen xoắn
được truyền từ bánh dẫn (1) sang
bánh bị dẫn (2) nhờ lực ma sát
giữa đai (3) và các bánh (hình
8.1a).
Hình 3.1
a)
b)
c)
3/62
3.1.2. Phân loại

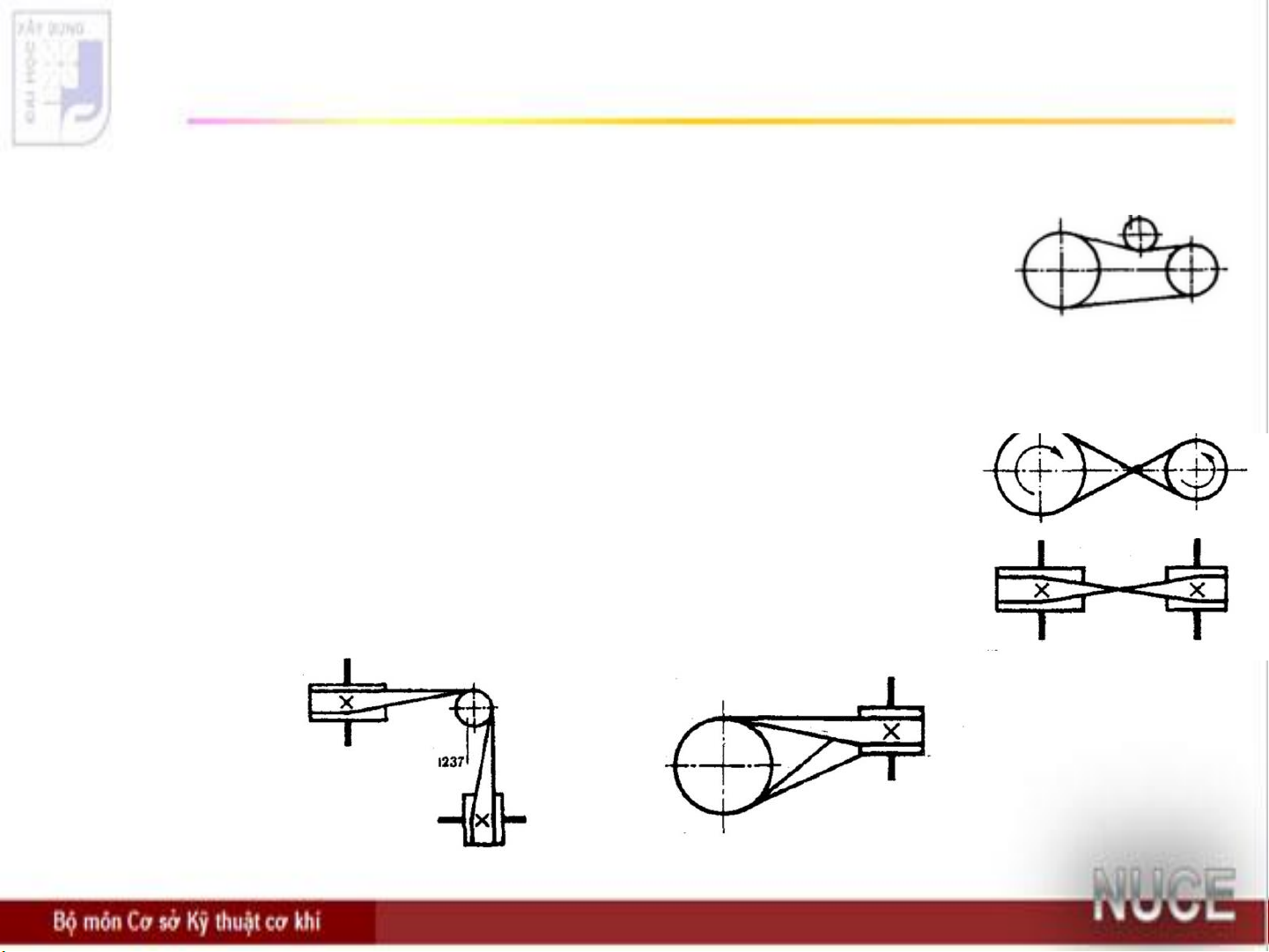

-Theo vị trí giữa các trục và chiều quay của
các bánh đai:
Truyền động đai thường giữa hai trục song song
(các bánh đai quay cùng chiều) - Hình 3.2a;
Truyền động đai chéo giữa hai trục song song
(các bánh đai quay ngược chiều) - Hình 3.2b;
Truyền động đai nửa chéo giữa hai trục chéo
nhau (Hình 3.2c);
Truyền động đai góc giữa hai trục vuông góc
(Hình 3.2d);
a)
b)
d) c)
Hình 3.2
1/2
4/62
3.1.2. Phân loại

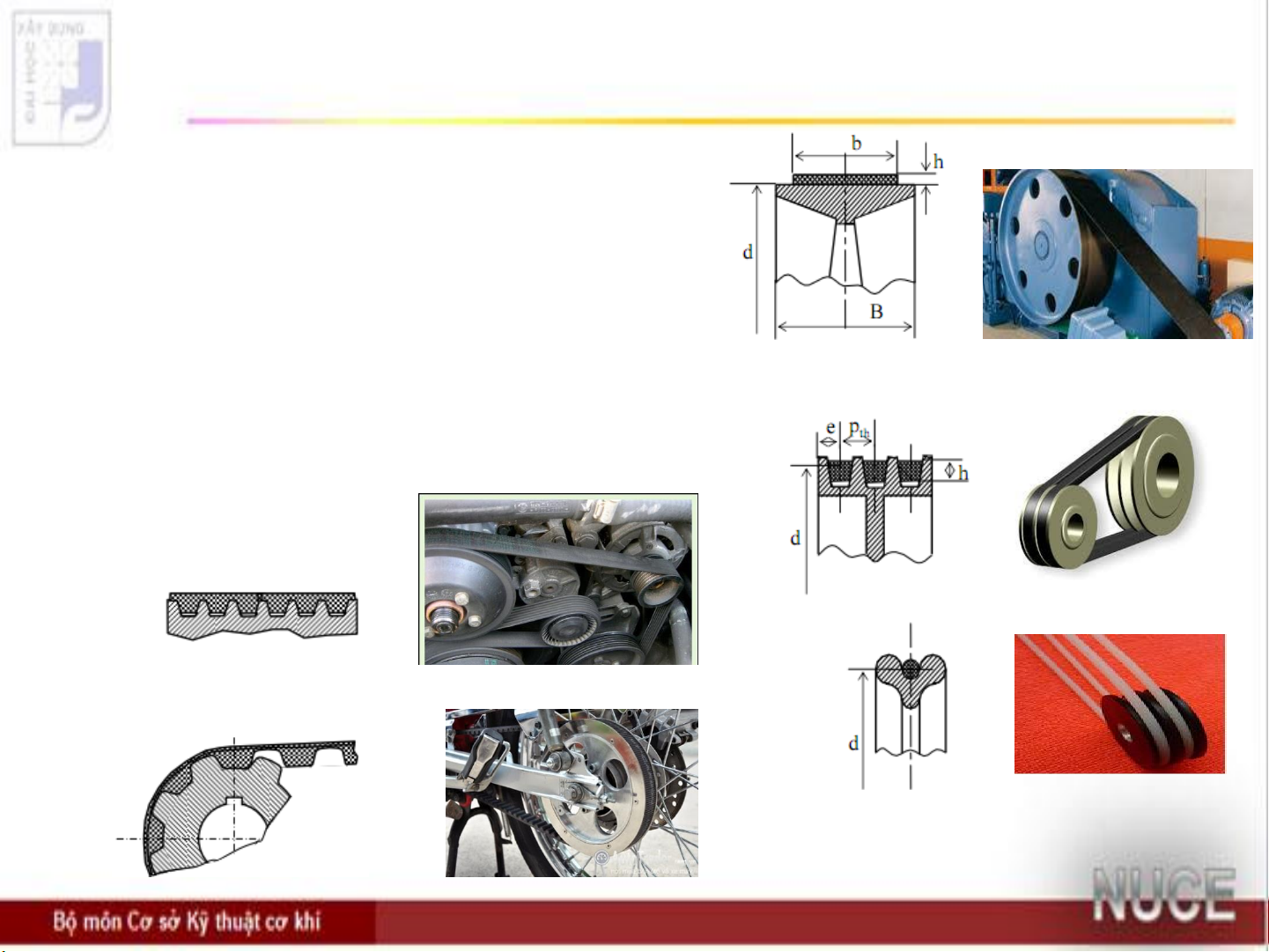

-Theo hình dạng tiết diện đai:
Truyền động đai dẹt (Hình 3.3a);
Truyền động đai thang (Hình 3.3b);
Truyền động đai tròn (Hình 3.3c);
Truyền động đai hình lược (Hình 3.3d);
Truyền động đai răng (Hình 3.3e);
…
Hình 3.3
2/2
a)
b)
c)
d)
e)
5/62
