Chương 4 Định hướng đường thẳng
Giảng viên: Nguyễn Cẩm Vân
Nội Dung
1 Đánh dấu điểm trên mặt đất
2
Định hướng đường thẳng
Quan hệ giữa góc định hướng và góc bằng
3
www.themegallery.com
Cấu tạo địa bàn và cách đo 4

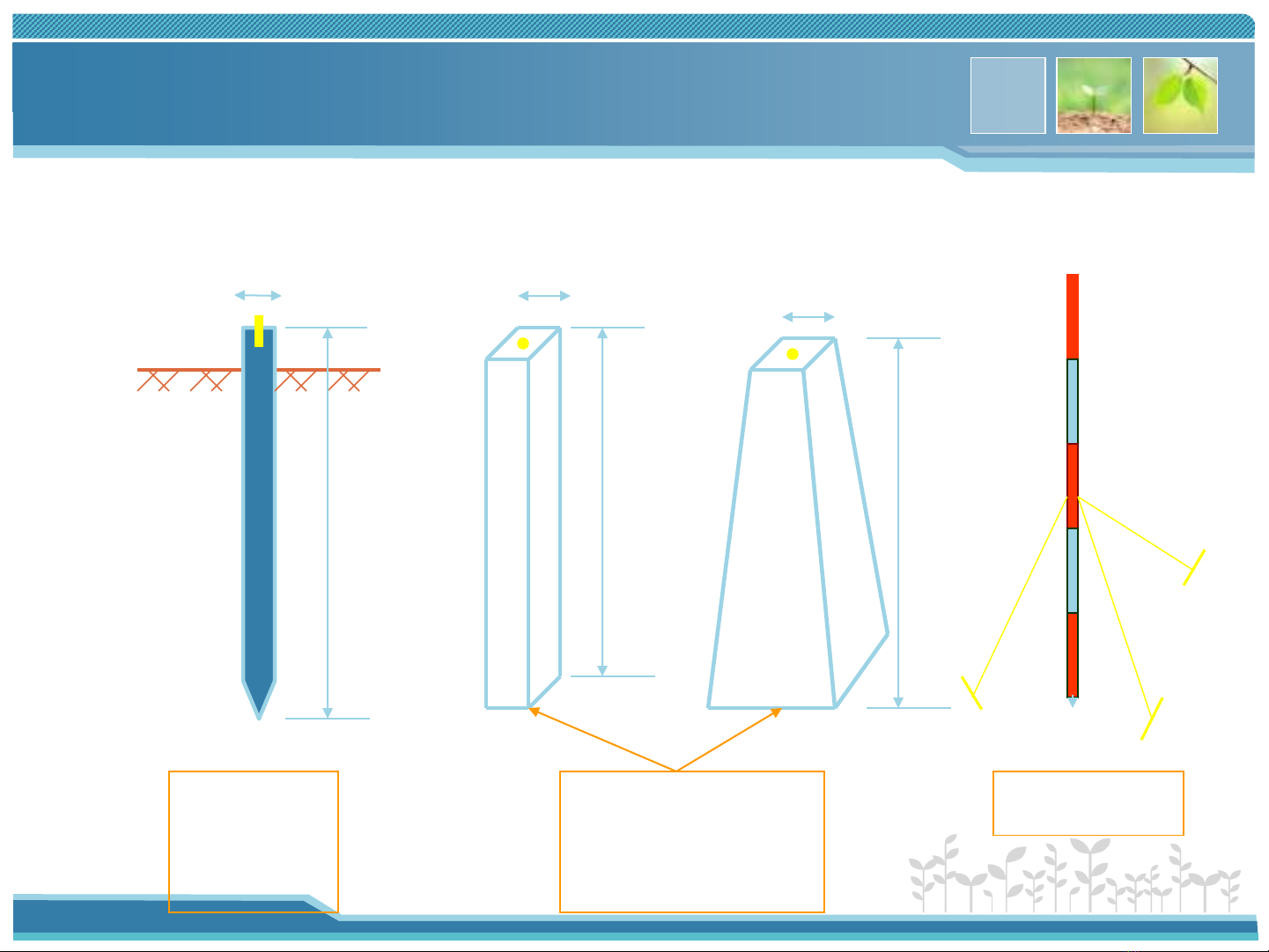

4.1. Đánh dấu điểm trên mặt đất
www.themegallery.com
10 cm
4 -6 cm
10 cm
50 cm
50 cm
30-50 cm
www.themegallery.com
Cọc gỗ Mốc bê tông Sào tiêu
4.2. Định hướng đường thẳng
• Khái niệm: Định hướng đường thẳng là góc hợp bởi
hướng chuẩn và hướng của đường thẳng đó.
• Hướng chuẩn: Hướng bắc của kinh tuyến thực, kinh
tuyến từ, kinh tuyến giữa
Hướng dương của trục Ox trên hệ tọa độ
vuông góc phẳng
www.themegallery.com
1. Góc phương vị thực và độ hội tụ kinh
tuyến
Bắc
N
a. Góc phương vị thực - Góc phương vị thực - Kí hiệu: Aij - AMN =ANM +1800
ANM
AMN
M
www.themegallery.com
P
S
b. Độ hội tụ kinh tuyến
γ
Bắc
ASB = ᵞ – Góc thu hẹp kinh tuyến – độ gần kinh tuyến
B
B
A
d
B
N
N
O
φ φ
Đông
Xích đạo
P’ Nam
www.themegallery.com
Tây Xét tam giác vuông OSA: SA = AO. tg(90-ᵠ) = R.ctgᵠ
Nhận xét:
-Khi đo đạc ở khu vực nhỏ coi đường kinh tuyến tại mọi điểm trên mặt đất là song song và bỏ qua γ - Các điểm thuộc đường xích đạo thì có φ=00 thì γ=0 -Các điểm ở hai cực φ=900 thì γ= -Các điểm nằm trên cùng 1 vĩ tuyến thì các kinh tuyến càng xa nhau thì γ càng lớn
www.themegallery.com
2.Góc phương vị từ và độ từ thiên
www.themegallery.com
a.Góc phương vị từ
• Đường sức từ tại một điểm được coi là
kinh tuyến từ đi qua điểm đó
• Góc phương vị từ • Kí hiệu: m • m= 0-3600
www.themegallery.com
b. Độ từ thiên
• Tại mọi điểm, kinh tuyến thực và kinh
tuyến từ lệch nhau một góc δ gọi là độ từ thiên
A=m+ δ
Độ từ thiên tây
Độ từ thiên đông
www.themegallery.com
3. Góc định hướng
• Hướng chuẩn được chọn là kinh tuyến
giữa trong múi chiếu Gauss hoặc trục tung của lưới tọa độ • Góc định hướng • Kí hiệu α
www.themegallery.com
Ký hiệu: a
a= 00
aT = aN ± 1800
N
mMN
d
Quan hệ giữa: A, m & a
aMN
a= A ±
M
a= m + d ±
www.themegallery.com
AMN
4.3.Quan hệ góc bằng và góc định hướng
www.themegallery.com
1. Tính góc bằng từ các góc định hướng
aBC B
aBA
C
A
www.themegallery.com
aBA - aBC =
2. Tính chuyền góc định hướng a. Góc bằng ở bên phải hướng đường
chuyền
aBC
aDE
B
aAB β1 D β3 aCD
Chiều đo
A
C
E
β2
n
αC = αđ + n.180º - Σ βi
i = 1
www.themegallery.com
b. Góc bằng ở bên trái hướng đường
chuyền
aBC β1
B β3 aDE D
aAB
aCD β2
Chiều đo
A E C
n
αC = αđ - n.180º + Σ βi i = 1
α > 360º trừ đi 360º
www.themegallery.com
α < 0 cộng thêm 360º
4.4.Cấu tạo địa bàn
1- kim nam châm
0
2- Vòng độ
3- Cần hãm
4- Đường ngắm chuẩn
5- Hộp địa bàn
180180
www.themegallery.com
Đo Góc phương vị từ bằng địa bàn
Bắc
mMNaMN
N
M
