Chương 5: Đo khoảng cách
5.1. Khái niệm về đo khoảng cách
www.themegallery.com
1.Khái niệm 2. Phân loại Theo độ chính xác: cao, thấp, vừa Theo dụng cụ đo: thước thép, thước dây inva, máy đo xa quang học, máy đo bằng sóng vô tuyến, sóng ánh sáng
Theo đối tượng đo: đo trực tiếp, đo gián
tiếp
www.themegallery.com
5.2.Định tuyến đường thẳng
www.themegallery.com
1. Định tuyến giữa hai điểm ngắm thông
nhau

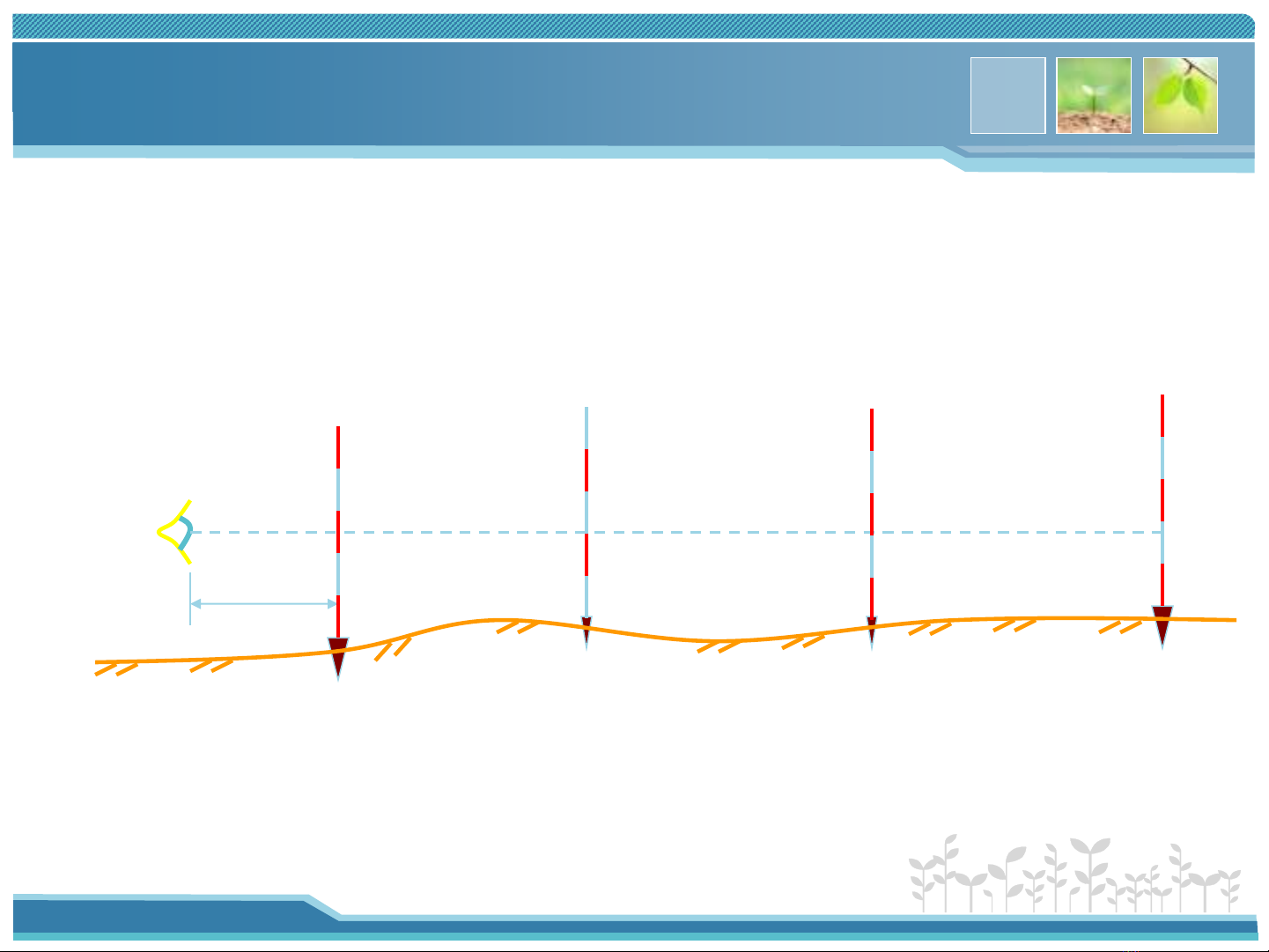

a. Định tuyến bằng mắt
2 m
B
1 2
www.themegallery.com
A
b. Định tuyến bằng máy kinh vĩ
Máy kinh vĩ
www.themegallery.com
N 2 1 M
2.Định tuyến giữa hai điểm không ngắm thông
nhau
a. Trường hợp qua đồi
C D
A
B
D2
A D B
D1
www.themegallery.com
C1
C C3 C2
b.Trường hợp vượt chướng ngại vật
B
Khu dân cư
N
M
M1
N1
B1
X A
; MM1 = BB1
Tính khoảng cách:
www.themegallery.com
AM1 AB1 AN1 NN1 = BB1 AB1
5.3.Đo khoảng cách bằng thước thép
www.themegallery.com
1. Các dụng cụ đo trực tiếp - Thước vải - Thước thép - Thước dây inva -Máy đo dài điện quang
www.themegallery.com
2.Phương pháp đo Nguyên tắc - Phải định tuyến đường thẳng nếu đo đoạn dài - Đo phần chẵn của thước trước, phần lẻ sau - Đo 2 lần: Đi và về Qui ước kéo thước - Kéo đoạn dài 20m 1 lần đặt thước
(Người đi sau- cuối thước)
0
(Người đi trước- đầu thước) 20
www.themegallery.com
Các trường hợp đo
www.themegallery.com
a. Đo ở nơi đất bằng - Dụng cụ: sào tiêu, bộ que sắt (11 que), sổ
đo
- Nhân lực: 3 người - Thao tác: Người cầm đầu cầm 10 que sắt đi trước, người
cầm cuối kèm theo 1 que sắt đi sau
0
20
www.themegallery.com
(Người đi trước- đầu thước) (Người đi sau- cuối thước)
• Chiều dài= số lần đặt thước*chiều dài thước +số
lẻ A
• Chú ý: - Đo đi và về để loại trừ sai số - Lấy trị trung bình và tính độ chính xác kết quả
đo
www.themegallery.com
1 2 B
b.Đo ở nơi đất dốc
• Đo ở nơi đất dốc ít
• Dụng cụ: Dây dọi, nivo, thước chữ A • Nhân lực: 3 người
Vạch chuẩn
2 0
www.themegallery.com
Thước chữ A
Dây dọi
S1
Ni vô
S2
• Đo đi: Người trước cầm đầu thước, que sắt và dây
dọi
- Người đi sau cầm nivo điều chỉnh thước nằm ngang - Đầu dây dọi chỉ xuống đất là điểm cắm que sắt - Đo về: Thứ tự ngược lại - SAB = ΣSi
www.themegallery.com
S3
5.4. Các sai số khi đo bằng thước thép
www.themegallery.com
1. Sai số do bản thân thước 2. Sai số do đặt thước không thẳng hàng 3. Sai số do thước bị xoắn 4. Sai số do thước bị võng xuống hoặc võng
lên
5. Sai số do căng thước 6. Sai số do thay đổi nhiệt độ
www.themegallery.com
5.4. Đo khoảng cách gián tiếp
www.themegallery.com
