Chương 11
Đo vẽ dòng sông
www.themegallery.com
Nội dung
1
Đo vẽ mặt cắt ngang sông
Đo vẽ địa hình đáy sông
2
www.themegallery.com
11.1.Đo vẽ mặt cắt ngang sông
1. Vị trí đo vẽ mặt cắt ngang sông 2. Xác định vị trí mặt cắt ngoài thực địa 3. Lập lưới khống chế độ cao 4. Đo độ cao các điểm đáy sông 5. Đo khoảng cách giữa các điểm trên MCN
www.themegallery.com

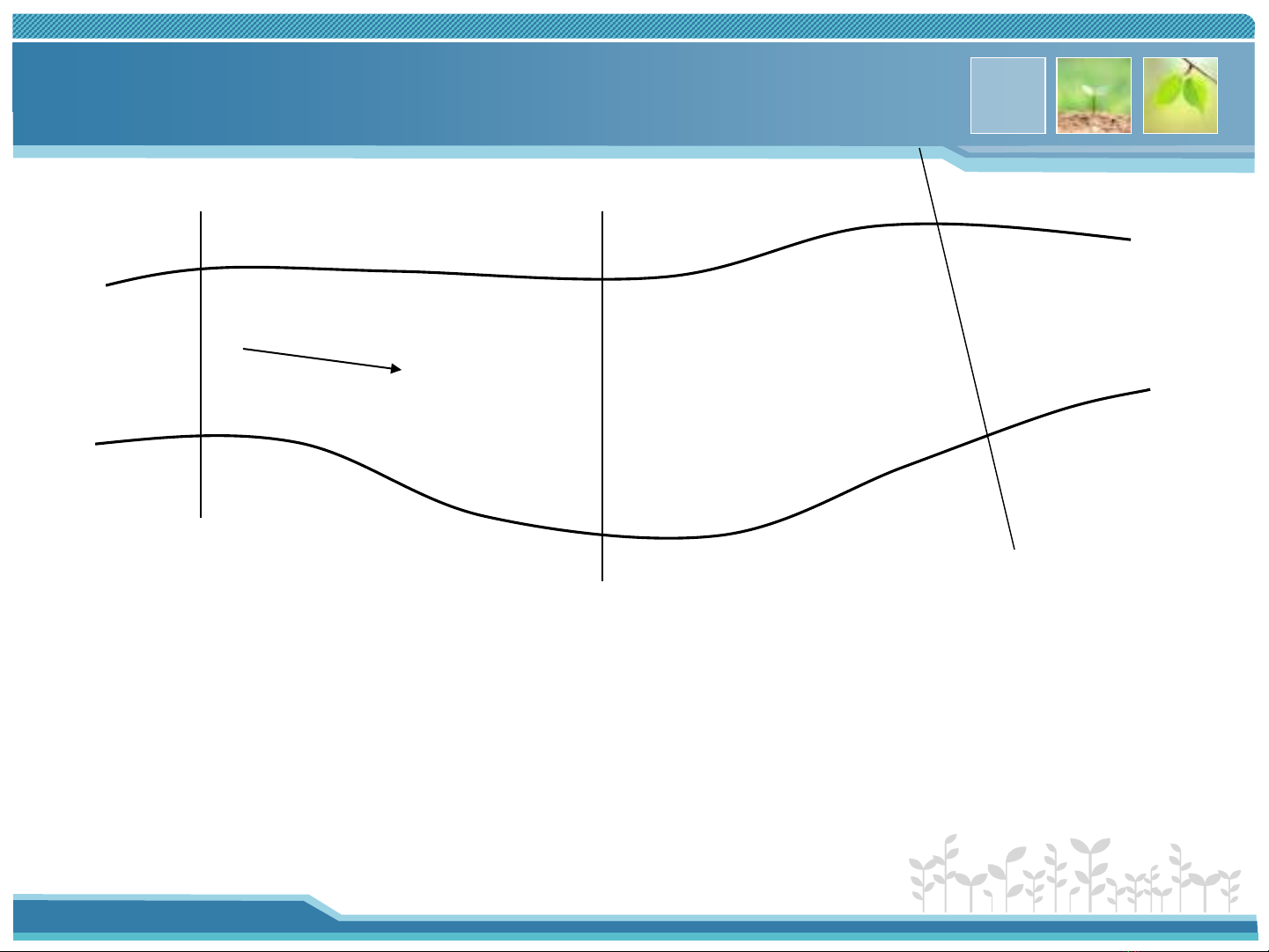

1.Vị trí đo vẽ MCN
-Tại những chỗ độ rộng sông thay đổi - Tại những chỗ độ rộng sông lớn nhất - Tại những chỗ hướng của sông thay đổi - Theo yêu cầu của công tác chuyên môn
www.themegallery.com

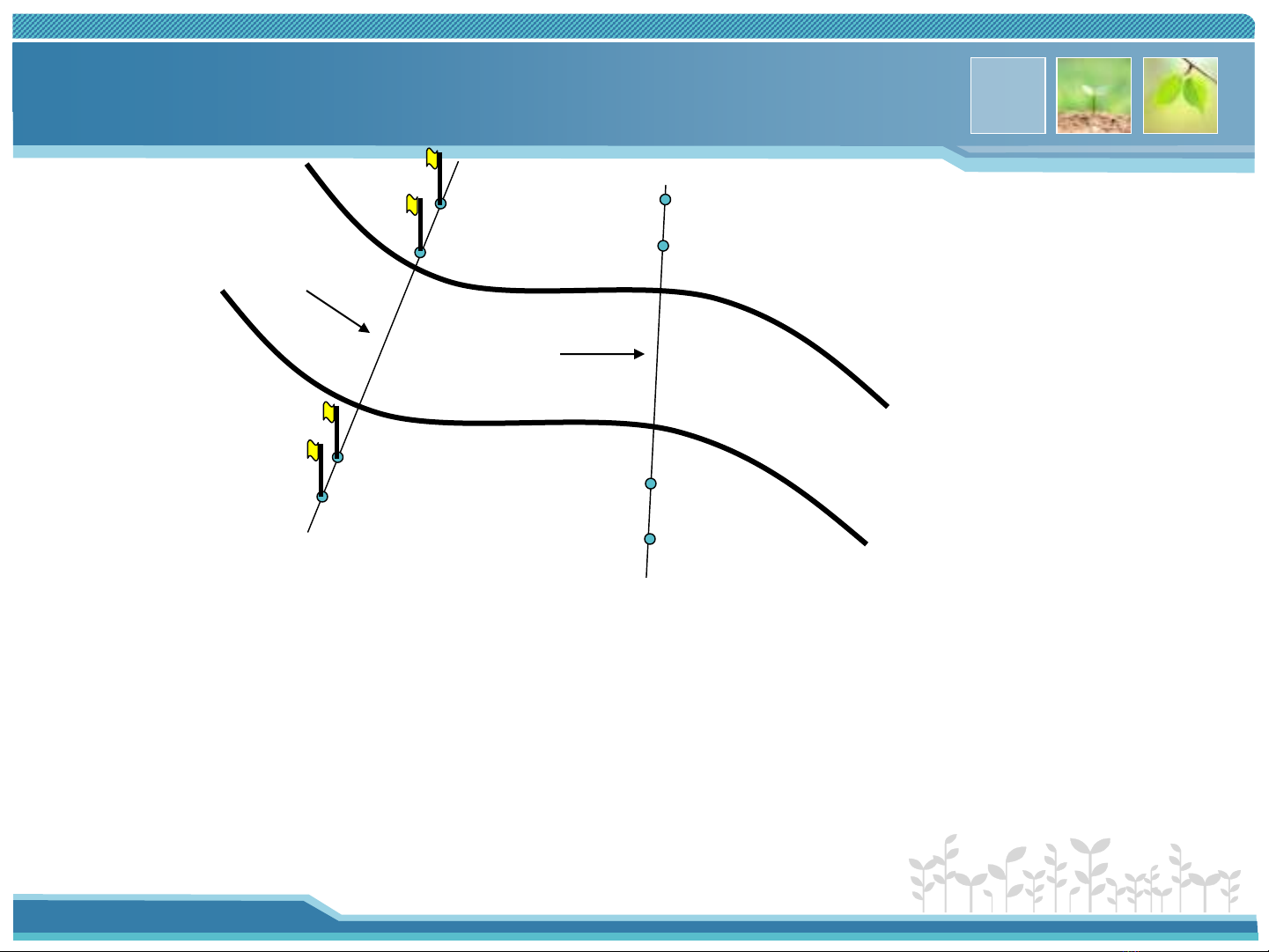

2. Xác định vị trí mặt cắt ngoài thực địa
P1
T2 T1
• Yêu cầu: Hđáy sông ,khoảng cách • Đánh dấu vị trí mặt cắt T1 ,T2 , P1 P2
www.themegallery.com
P2
3. Lập lưới khống chế độ cao
• Lưới khống chế độ cao được phát triển từ hệ
thống mốc III, IV nhà nước
• Các mốc khống chế độ cao thường được
gắn liền với các công trình cố định
www.themegallery.com
4. Đo độ cao các điểm đáy sông a.Nguyên tắc chung
hs
Hmn
1
Hđ
MTC
Hmn là độ cao mặt nước hS là khoảng cách mặt nước đến điểm đáy sông Hđ là độ cao của điểm đáy sông
www.themegallery.com
Hđ = Hmn - hs
b. Đo độ cao mặt nước
a
hs
Hmn Hcọc
1
Hđ
• Đóng cọc ở ven bờ sao cho đầu cọc nhô lên khỏi mặt nước • Dẫn độ cao thủy chuẩn HMN = Hcọc - a (a: độ nhô đầu cọc)
www.themegallery.com
MTC
TH: có nhiều sóng, xẻ rãnh để đóng cọc
Cäc ®o níc
hs
Hcọc
a
Hđ
MÆt thñy chuÈn
www.themegallery.com
Hmn
c. Đo độ sâu
- Nếu hs <4m thì dùng sào đo - Nếu hs <7m thì dùng quả đọng - Nếu hs <20m thì dùng cá sắt
- Ngoài ra người ta còn sử dụng
máy hồi âm dựa trên nguyên tắc thiết bị thu sóng âm s=vt/2
Sµo ®o s©u
www.themegallery.com
Qu¶ ®äng
5.Đo khoảng cách các điểm trên MCN
a. Phương pháp căng dây
Nguyên tắc đo
Ưu điểm
Nhược điểm
www.themegallery.com
b. Phương pháp dùng máy kinh vĩ và mia
T1
• Nguyên tắc (tại C, đặt máy kinh vĩ đo
khoảng cách)
T2
• Ưu Điểm • Nhược điểm
C
P1
www.themegallery.com
P2
c. Phương pháp máy kinh vĩ và sào tiêu
T2
T1
• Nguyên tắc 12= AC(tgβ1 –tgβ2)
2
1
β2 β1
• Ưu điểm • Nhược điểm
C P1
P2
www.themegallery.com
A
6. Vẽ mặt cắt ngang sông
• Trục tung thể hiện độ cao, trục hoành thể hiện khoảng cách giữa các điểm theo đúng tỉ lệ
www.themegallery.com
11.2. Đo vẽ địa hình đáy sông
www.themegallery.com
1. Lưới KC mặt bằng
• Sông rộng thì bố trí khống chế tạo thành
lưới tam giác T2
6 4 2 0
-2
T4
Líi tam gi¸c
www.themegallery.com
T1 T3 T5
• Sông hẹp bố trí điểm đường chuyền
G1
G2
§êng chuyÒn kinh vÜ
www.themegallery.com
B A C D F E
2. Lưới KC độ cao
R1 , R2 : Mốc thủy chuẩn .Truyền độ cao từ R1 sang R2 A,B: cọc phụ h1 =S1 –(T1 +x) h2 =(S2 +x) –T2
6 4 2 0
-2
B R2
www.themegallery.com
A
R1
3.Đo vẽ chi tiết
Hđ = Hmn - hS
• Xác định độ cao • Xác định vị trí mặt
bằng
T4
bM
T2
Tam giác sai số
aM M
gM
T1
www.themegallery.com
T5 T3
