Chương 4
ĐO VẼ CHI TIẾT VÀ TÍNH DIỆN TÍCH
Đo vẽ chi tiết các thửa đất

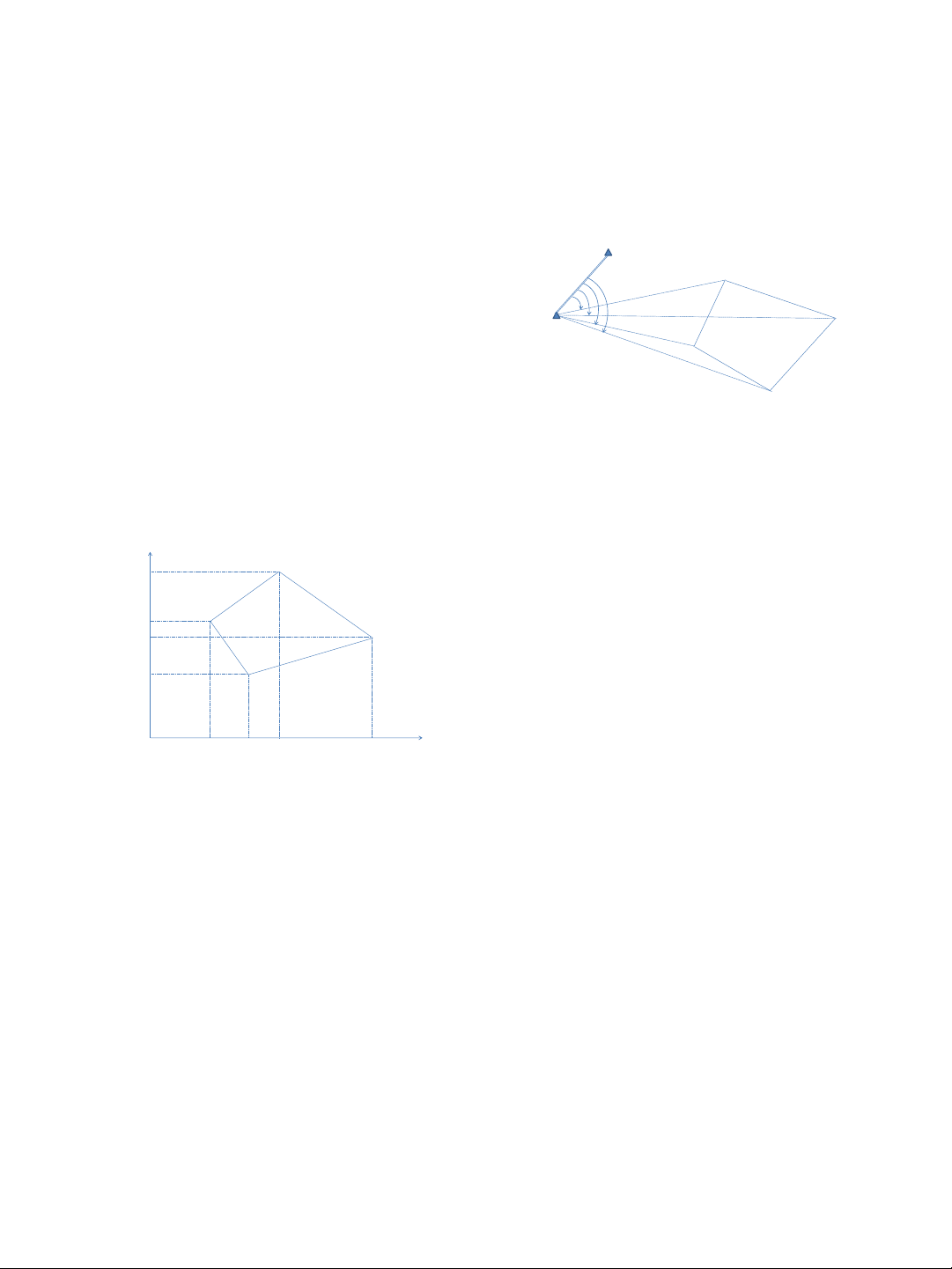

Phương pháp tọa độ cực
I
B
A
β
Thực chất của phương pháp toàn đạc là xác định
các yếu tố toạ độ cực: góc , ạnh cực D và độ cao
của điểm chi tiết

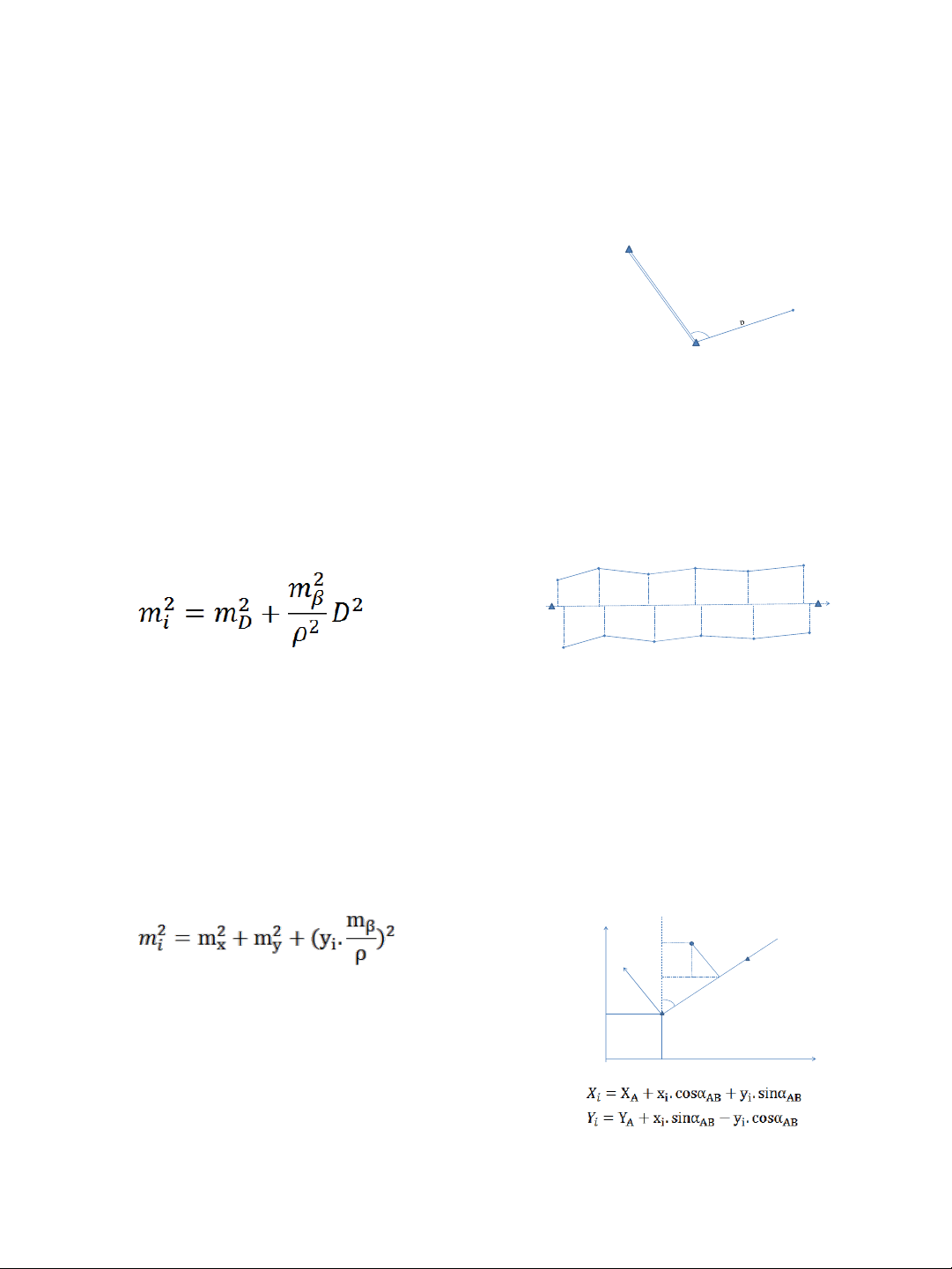

Độ chính xác xác định điểm chi tiết bằng
phương pháp tọa độ cực
Trong đó:
mi là sai số trung phương vị trí điểm i
mD, sai số trung phương xác định chiều dài
cạnh D
mβ là sai số trung phương xác định góc β
Đo vẽ chi tiết theo phương pháp tọa độ
thẳng góc
A B
3
2
1
Trên ngõ phố hẹp ta xây dựng đường cơ sở AB (Có thể
là cạnh của lưới khống chế đo vẽ, có thể là đường dóng
hướng)
Đường cơ sở nên đặt gần với các điểm chi tiết sao cho
khoảng cách từ điểm chi tiết đến điểm chân đường
vuông góc với đường cơ sở nhỏ
Độ chính xác xác định điểm chi tiết thứ i
Trong đó:
mi là sai số trung phương vị trí điểm i
mx,my là sai số trung phương xác định độ
dài các đoạn x, y
mβ là sai số xác định góc vuông
Tính chuyển tọa độ các điểm chi tiết sang
tọa độ bản đồ
A
X
Y
B
yi
i
xi
y
x
αAB
O
XA
YA
