CHƢƠNG 2. CHIẾU SÁNG TỰ NHIÊN
•Ánh sáng ban ngày (Day light ) và Ánh sáng mặt trời (Natural light)
•Ánh sáng ngoài nhà có thể đến trực tiếp từ mặt trời hoặc nó có thể khuyếch tán bởi khí
quyển (như các đám mây)
• Thuật ngữ Ánh sáng ban ngày có nghĩa chặt chẽ hơn và thường dùng cho cả 2 thuật
ngữ trên.
•Về ngôn ngữ kỹ thuật thì chỉ có nghĩa là ánh sáng khuêch tán
•Ánh sáng mặt trời vào phòng thông qua lỗ cửa lấy sáng
Ánh sáng mặt trời có 2 thành phần chính:
• Ánh sáng trực tiếp là tia sáng xuyên qua khí
quyển truyền thẳng tới mặt đất, tạo nên độ rọi trực
tiếp (Ett).
• Ánh sáng tán xạ (khuyếch tán) của bầu trời là các
tia sáng bị tầng khí quyển và các đám mây làm cho
tán xạ trước khi truyền xuống mặt đất (Ekt).
Độ rọi toàn phần trên một điểm bất kỳ ngoài
nhà, nơi quang đãng:
Eng = Ett + Ekt
Tuy nhiên, trong thực tế, ánh sáng trực tiếp có tác dụng tăng cường rất lớn, nhưng thay
đổi liên tục, không đủ căn cứ để xét đưa vào tính toán. Vì vậy trong tính toán chiếu sáng
tự nhiên: Eng = Ekt
2.1. NGUỒN CHIẾU SÁNG TỰ NHIÊN
Kết quả sử dụng ánh sáng tự nhiên để chiếu sáng phòng được đánh giá trực
tiếp bằng độ rọi tự nhiên tại các điểm khác nhau trên bề mặt làm việc
Khi đô rọi ngoài nhà thay đổi - > Độ rọi tự nhiên trong nhà cũng thay đổi
Hệ số chiếu sáng tự nhiên (Kí hiệu: DF hoặc eM ; %)
Trong đó:
DF: (hoặc eM) Hệ số chiếu sáng tự nhiên hay hệ số độ rọi tự nhiên tại điểm M trong nhà, %;
EM : độ rọi tự nhiên tại điểm M, lx;
EN : độ rọi nằm ngang ngoài nhà ở cùng thời điểm khảo sát do cả bầu trời khuếch tán gây ra, lx.
%100
N
M
ME
E
eDF
2.2. ĐÁNH GIÁ CHIẾU SÁNG TỰ NHIÊN
2.3. YÊU CẦU CHIẾU SÁNG TỰ NHIÊN

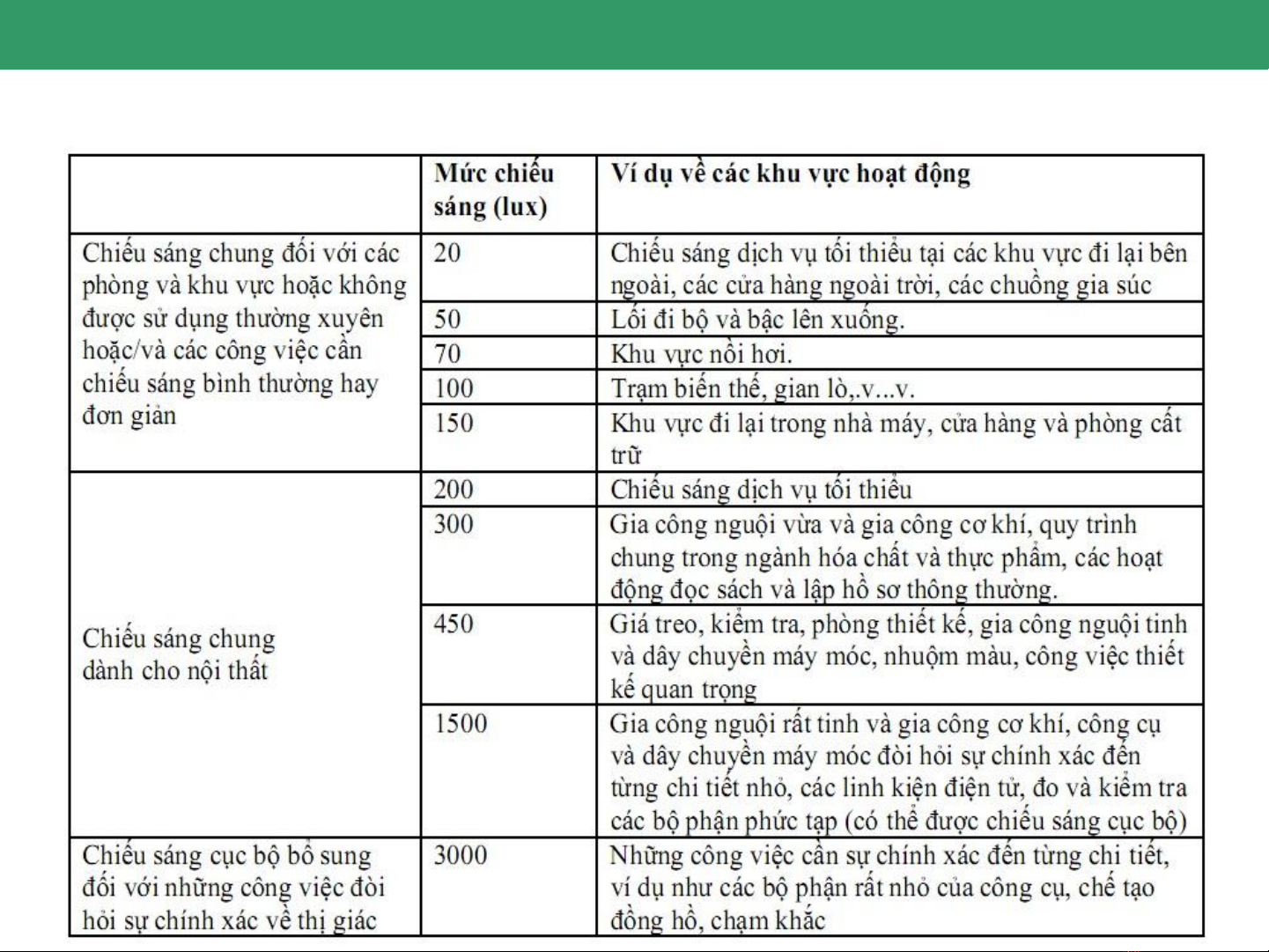

2.3.1. Độ rọi tự nhiên yêu cầu : Eyc (lux)
Độ rọi yêu cầu nhằm đảm bảo nhìn rõ các chi tiết để hoàn thành tốt các công việc
Quy định độ rọi tự nhiên yêu cầu là độ rọi tại thời điểm tắt đèn buổi sáng và bật đèn
buổi chiều.
Để tránh xảy ra sự điều tiết của mắt khi chuyển từ sử dụng ánh sáng nhân tạo sang ánh
sáng tự nhiên (và ngược lại), độ rọi tự nhiên yêu cầu cũng đƣợc chọn đúng bằng độ
rọi nhân tạo yêu cầu.
Tại các thời điểm này, độ rọi tự nhiên trong nhà EM phụ thuộc vào đội rọi ngoài nhà (EN)
và cách tổ chức lỗ cửa chiếu sáng.
Độ rọi ngoài nhà lúc này được gọi là Độ rọi giới hạn ngoài nhà Egh ((EN = Egh).
Độ rọi Eyc cũng được thể hiện theo hệ số độ rọi tự nhiên yêu cầu (eyc) trong quan hệ
với độ rọi giới hạn Egh :
• Tính toán chiếu sáng tự nhiên tại Việt Nam : Egh = 4000 lux
%100
gh
yc
ycyc E
E
eDF
2.3. YÊU CẦU CHIẾU SÁNG TỰ NHIÊN (cont)
2.3.1. Độ rọi tự nhiên yêu cầu : Eyc (lux) (cont)
