Thảo luận: Chi tiết máy
Lê Xuân Hưng – Bộ môn Cơ sở thiết kế máy
BÀI TẬP Ổ LĂN
I. Trình tự tính toán lựa chọn ổ lăn.
Tính toán theo khả năng tải động
1. Chọn loại ổ lăn.
Dựa vào yêu cầu thiết kế và đặc tính của từng loại ổ, tải trọng tác
dụng lên trục
2. Chọn sơ đồ, kích thước ổ.
Dựa vào kết cấu trục để sơ bộ chọn cỡ ổ, kích thước và thông số
của ổ (C, C0)
3. Tính kiểm nghiệm khả năng tải của ổ.

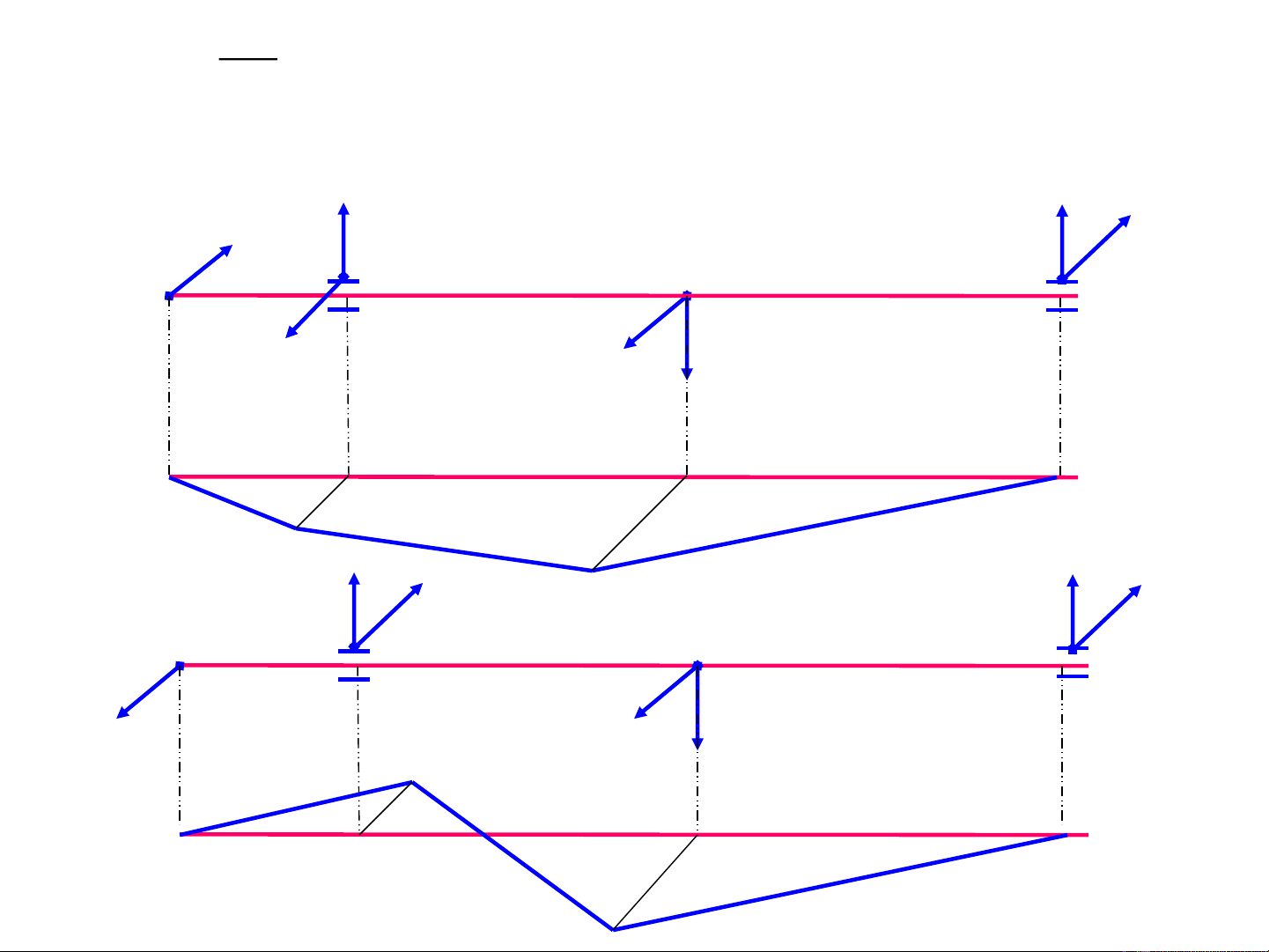

Lực hướng tâm được chọn sao cho làm tăng phản lực tại các ổ
FtFr
II
I
A
BFx
III
AB
FtFr
Fx
Xét tỷ số * Xác định phản lực tổng cộng tác dụng vào ổ Frt:
(lưu ý khi trục dùng nối trục di động)
rt
at
F
F
*)Nếu
at
rt
F
F
<0,3
Ưu tiên dùng ổ bi đỡ chặn.
Nếu yêu cầu đặc biệt về độ cứng vững, khả năng tự lựa, độ chính xác vị
trí trục theo phương dọc trục có thể chọn ổ đũa côn hoặc bi đỡ chặn.
*)Nếu
rt
at
F
F
0,3 < < 0,7 Dùng ổ bi đỡ-chặn góc tiếp xúc = 120
*)Nếu
rt
at
F
F
0,7 < < 1 Dùng ổ bi đỡ-chặn góc tiếp xúc = 260
*)Nếu
rt
at
F
F
1 < < 1,5 Dùng ổ bi đỡ-chặn góc tiếp xúc = 360
*)Nếu
rt
at
F
F
1,5 < Dùng ổ đũa côn
*)Nếu Fat >> Frt Dùng ổ chặn -đỡ
1. Chọn loại ổ
1. Chọn loại ổ
* Lưu ý việc chọn loại ổ liên quan chặt chẽ tới các vấn đề sau:
+) Cố định các vòng ổ theo phương dọc trục
+) Cấp chính xác của ổ lăn
+) Kết cấu và điều kiện làm việc cụ thể của trục
Ví dụ: Ổ cho trục vít, ổ cho trục lắp bánh răng lắp công xôn …
