BÁO CÁO Đ ÁN MÔN H CỒ Ọ
QU N LÝ H TH NG M NGẢ Ệ Ố Ạ
Đ tàiề: Tim hiêu giao th c SNMP va phân mêm quan ly hê ư
thông mang CiscoWorks LAN Management Solution.
Giáo viên : Lê T Thanhự
L pớ: MM02A – Nhóm 4
Sinh viên th c hi nự ệ
-Tr n H u Đtầ ữ ạ
-Kh ng văn Phúcươ
-Phan Văn Ty
L I NOI ĐÂU Ơ
V i s phat triên cac may tram, cac may chu va mang LAN đa lam thay đôi mang may ơ ư
tinh liên tuc. Măc khac v i s phat triên manh me cua cac hê thông va thiêt bi, phân ơ ư
mêm cua cac nha san xuât khac nhau. M t khác do s mua bán các h th ng và thi t ặ ự ệ ố ế
b , ph n m m c a các nhà s n xu t khác nhau. Do v y các nhà s n xu t thi t b ho c ị ầ ề ủ ả ấ ậ ả ấ ế ị ặ
ph n m m ph i cung c p ph n m m giao ti p v i thi t b đ có th c u hình và qu n ầ ề ả ấ ầ ề ế ớ ế ị ể ể ấ ả
lý chúng. Và nh v y, m i m t nhà s n xu t ít nh t là ph i có m t ph n m m qu n lý ư ậ ỗ ộ ả ấ ấ ả ộ ầ ề ả
riêng v i nguyên t c ho t đng riêng cho s n ph m c a mình. Đi u này gây ra nhi u ớ ắ ạ ộ ả ẩ ủ ề ề
b t ti n. Do v y, ng i ta xây d ng các giao th c qu n lý thi t b chung cho t t c ấ ệ ậ ườ ự ứ ả ế ị ấ ả
các nhà s n xu t. Trong các giao th c đó, thì giao th c đả ấ ứ ứ c bi t đn nhi u nh t là ợ ế ế ề ấ
giao th c SNMP (Simple Network Management Protocol). Các thi t b dù đn gi n hay ứ ế ị ơ ả
ph c t p đu ch a ph n m m SNMP dùng đ tham gia vào vi c qu n lý m ng.ứ ạ ề ứ ầ ề ể ệ ả ạ
Hi n nay, các đn v nghiên c u phát tri n trong lĩnh v c vi n thông trong nệ ơ ị ứ ể ự ễ cớ
nói chung và CDiT nói riêng đã có nhi u s n ph m đề ả ẩ c s d ng trên m ng lợ ử ụ ạ i. Tuyớ
nhiên vi c qu n lý các s n ph m này v n chệ ả ả ẩ ẫ a đc th c hi n theo tiêu chu n qu c tợ ự ệ ẩ ố ế
nh các s n ph m nh p hay chuy n giao t nả ẩ ậ ể ừ c ngoài. Trên th gi i vi c nghiên c u vàớ ế ớ ệ ứ
ng d ng th t c SNMP trong vi c qu n lý các h th ng và thi t b vi n thông đã làmứ ụ ủ ụ ệ ả ệ ố ế ị ễ
t lâu, và vi c ng d ng SNMP vào qu n lý là m c đnh. Đng trừ ệ ứ ụ ả ặ ị ứ c c h i h i nh pớ ơ ộ ộ ậ
qu c t , thì vi c áp d ng m t giao th c tiêu chu n qu c t vào qu n lý s n ph m làố ế ệ ụ ộ ứ ẩ ố ế ả ả ẩ
c n thi t vì nó th ng nh t đầ ế ố ấ c giao di n qu n lý trên m ng, t o đi u ki n thu n l iợ ệ ả ạ ạ ề ệ ậ ợ
cho vi c cung c p giao di n qu n lý chu n khi phát tri n các h th ng và thi t b vi nệ ấ ệ ả ẩ ể ệ ố ế ị ễ
thông trong n c.ớ
Trong ph m vi c a m t đ án môn h c, nhóm xin trình bày v các ph n c b n c aạ ủ ộ ồ ọ ề ầ ơ ả ủ
giao th c SNMP và ph n m m giám sát h th ng m ng ứ ầ ề ệ ố ạ CiscoWorks LAN Management
Solution.
MUC LUC
CH NG 1: TÔNG QUAN VÊ QUAN LY HÊ THÔNG MANG V I GIAO TH C ƯƠ Ớ Ứ
SNMP 1
CH NG 2: CÁC YÊU C U C A QU N LÝ H TH NG M NG ƯƠ Ầ Ủ Ả Ệ Ố Ạ
17
CH NG 3: ƯƠ TRI N KHAI PH N M M QU N LÝ H TH NG M NG Ể Ầ Ề Ả Ệ Ố Ạ
CISCOWORKS LAN MANAGEMENT SOLUTION .................................................. 19
T ng K tổ ế 31
Tài li u tham kh o ệ ả ........................................................................................................ 31
Quan ly hê thông mang 1-
CH NG 1:ƯƠ TÔNG QUAN VÊ QUAN LY HÊ THÔNG MANG V I Ớ
GIAO TH C SNMPỨ
1.1. Gi i thiêu chung vê quan ly hê thông mang ơ
S phát tri n và h i t m ng trong nh ng năm gân đây đã tác đng m nh m ự ể ộ ụ ạ ư ộ ạ ẽ
t i t t c các khía c nh c a m ng l i, th m chí c v nh ng nh n th c n n t ngớ ấ ả ạ ủ ạ ướ ậ ả ề ữ ậ ứ ề ả
và ph ng pháp ti p c n Qu n ly m ng cũng là m t trong nh ng lĩnh v c đang cóươ ế ậ ả ạ ộ ữ ự
nh ng s thay đi và hoàn thi n m nh m trong c n l c tiêu chu n hoá c a cácữ ự ổ ệ ạ ẽ ả ỗ ự ẩ ủ
t ch c tiêu chu n l n trên th gi i và yêu c u t phía ng i s d ng d ch v . M tổ ứ ẩ ớ ế ớ ầ ừ ườ ử ụ ị ụ ặ
khác các nhà khai thác m ng, nhà cung c p thi t b và ng i s d ng th ng ápạ ấ ế ị ườ ử ụ ườ
d ng các ph ng pháp chi n l c khác nhau cho vi c qu n ly m ng và thi t b c aụ ươ ế ượ ệ ả ạ ế ị ủ
mình. M i nhà cung c p thi t b th ng đa ra gi i pháp qu n ly m ng riêng choỗ ấ ế ị ườ ư ả ả ạ
s n ph m c a mình. Trong b i c nh h i t m ng hi n nay, s l ng thi t b vàả ẩ ủ ố ả ộ ụ ạ ệ ố ượ ế ị
d ch v r t đa d ng và ph c t p đã t o ra các thách th c l n trong v n đ qu n lyị ụ ấ ạ ứ ạ ạ ứ ớ ấ ề ả
m ng.ạ
Nhi m v c a qu n ly m ng r t rõ ràng v m t nguyên t c chung, nh ngệ ụ ủ ả ạ ấ ề ặ ắ ư
các bài toán qu n ly c th l i có đ ph c t p r t l n. Đi u này xu t phát t tính đaả ụ ể ạ ộ ứ ạ ấ ớ ề ấ ừ
d ng c a các h th ng thi t b và các đc tính qu n ly c a các lo i thi t b , và xaạ ủ ệ ố ế ị ặ ả ủ ạ ế ị
h n n a là chi n l c qu n ly ph i phù h p v i ki n trúc m ng và đáp ng yêu c uơ ữ ế ượ ả ả ợ ớ ế ạ ứ ầ
c a ng i s d ng. M t lo t các thi t b đi n hình c n đc qu n ly g m: Máyủ ườ ử ụ ộ ạ ế ị ể ầ ượ ả ồ
tính cá nhân, máy tr m, server, máy vi tính c nh , máy vi tính c l n, các thi t bạ ỡ ỏ ỡ ớ ế ị
đu cu i, thi t b đo ki m, máy đi n tho i, t ng đài đi n tho i n i b , các thi t bầ ố ế ị ể ệ ạ ổ ệ ạ ộ ộ ế ị
truy n hình, máy quay, modem, b ghép kênh, b chuy n đi giao th c, CSU/DSU,ề ộ ộ ể ổ ứ
b ghép kênh th ng kê, b ghép và gi i gói, thi t b t ng thích ISDN, card NIC,ộ ố ộ ả ế ị ươ
các b mã hoá và gi i mã tín hi u, thi t b nén d li u, các gateway, các b x lýộ ả ệ ế ị ữ ệ ộ ử
front-end, các đng trung k , DSC/DAC, các b l p, b tái t o tín hi u, các thi tườ ế ộ ặ ộ ạ ệ ế
b chuy n m ch, các bridge, router và switch, t t c m i ch là m t ph n c a danhị ể ạ ấ ả ớ ỉ ộ ầ ủ
sách các thi t b s ph i đc qu n ly.ế ị ẽ ả ượ ả
Toàn c nh c a b c tranh qu n ly ph i bao g m qu n ly các tài nguyên m ng ả ủ ứ ả ả ồ ả ạ
cũng nh các tài nguyên d ch v , ng i s d ng, các ng d ng h th ng, các c sư ị ụ ườ ử ụ ứ ụ ệ ố ơ ở
d li u khác nhau trong các lo i môi tr ng ng d ng. V m t kĩ thu t, t t cữ ệ ạ ườ ứ ụ ề ặ ậ ấ ả
thông tin trên đc thu th p, trao đi và đc k t h p v i ho t đng qu n ly m ngượ ậ ổ ượ ế ợ ớ ạ ộ ả ạ
d i d ng các s li u qu n ly b i các kĩ thu t t ng t nh các kĩ thu t s d ngướ ạ ố ệ ả ở ậ ươ ự ư ậ ử ụ
trong m ng truy n s li u. Tuy nhiên s khác nhau căn b n gi a truy n thông sạ ề ố ệ ự ả ữ ề ố
li u và trao đi thông tin qu n ly là vi c trao đi thông tin qu n ly đòi h i các ệ ổ ả ệ ổ ả ỏ
tr ng d li u chuyên bi t, các giao th c truy n thông cũng nh các mô hình thôngườ ữ ệ ệ ứ ề ư
tin chuyên bi t, các k năng chuyên bi t đ có th thi t k , v n hành h th ngệ ỹ ệ ể ể ế ế ậ ệ ố
qu n ly cũng nh biên d ch các thông tin qu n ly v báo l i, hi n tr ng h th ng, ả ư ị ả ề ỗ ệ ạ ệ ố
c u hình và đ b o m t.ấ ộ ả ậ
1.2. Tông quan vê giao th c SNMP ư
Khoa hoc may tinh – MM02A
Quan ly hê thông mang 2-
1.2.1.Hai ph ng th c giám sát Poll và Alertươ ứ
Hai ph ng th c giám sát “Poll” và “Alert”, đây là 2 ph ng th c c b n c aươ ứ ươ ứ ơ ả ủ
các k thu t giám sát h th ng, nhi u ph n m m và giao th c đc xây d ng d aỹ ậ ệ ố ề ầ ề ứ ượ ự ự
trên 2 ph ng th c này, trong đó có SNMP. Vi c hi u rõ ho t đng c a Poll & Alertươ ứ ệ ể ạ ộ ủ
và u nh c đi m c a chúng s giúp chung ta d dàng tìm hi u nguyên t c ho tư ượ ể ủ ẽ ễ ể ắ ạ
đng c a các giao th c hay ph n m m giám sát khác.ộ ủ ứ ầ ề

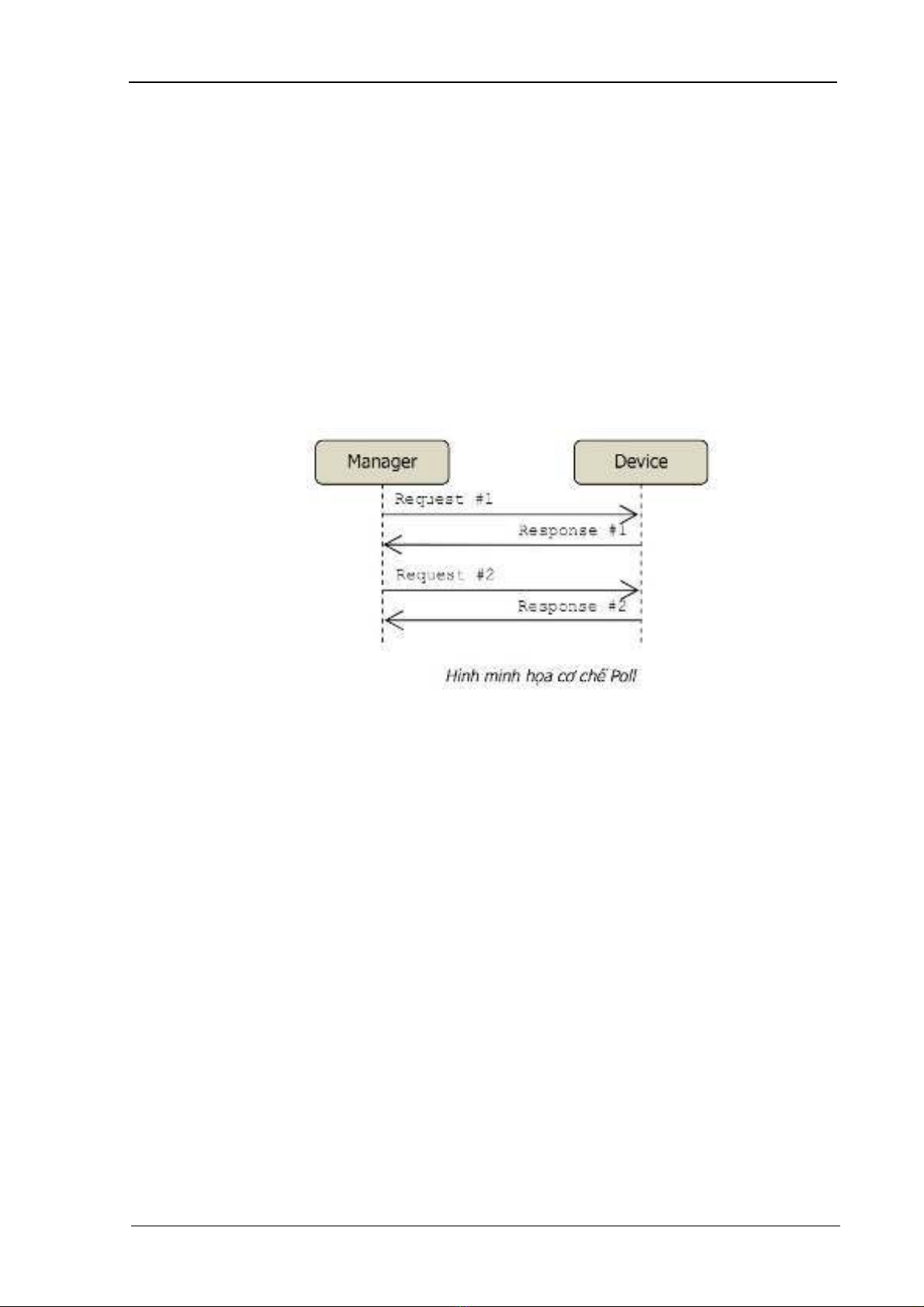

1.2.1.1. Ph ng th c Pollươ ư
Nguyên t c ho t đng:ắ ạ ộ Trung tâm giám sát (manager) s th ng xuyên h iẽ ườ ỏ
thông tin c a thi t b c n giám sát (device). N u Manager không h i thì Deviceủ ế ị ầ ế ỏ
không tr l i, n u Manager h i thì Device ph i tr l i. B ng cách h i th ngả ờ ế ỏ ả ả ờ ằ ỏ ườ
xuyên, Manager s luôn c p nh t đc thông tin m iẽ ậ ậ ượ ớ nh t t Device.ấ ừ
1.2.1.2. Ph ng th c Alertươ ứ
Nguyên t c ho t đng : ắ ạ ộ M i khi trong Device x y ra m t s ki n (event) nàoỗ ả ộ ự ệ
đó thì Device s t đng g i thông báo cho Manager, g i là Alert. Manager khôngẽ ự ộ ử ọ
h i thông tin đnh k t Device.ỏ ị ỳ ừ
Device ch g i nh ng thông báo mang tính s ki n ch không g i nh ngỉ ử ữ ự ệ ứ ử ữ
thông tin th ng xuyên thay đi, nó cũng s không g i Alert n u ch ng có s ki nườ ổ ẽ ử ế ẳ ự ệ
gì x y ra. Ch ng h n khi m t port down/up thì Device s g i c nh báo, còn t ng sả ẳ ạ ộ ẽ ử ả ổ ố
byte truy n qua port đó s không đc Device g i đi vì đó là thông tin th ng xuyênề ẽ ượ ử ườ
thay đi. Mu n l y nh ng thông tin th ng xuyên thay đi thì Manager ph i chổ ố ấ ữ ườ ổ ả ủ
đng đi h i Device, ộ ỏ t c là ph i th c hi n ph ng th c Poll.ứ ả ự ệ ươ ứ
