NGHIÊN CỨU HIỆN TƯỢNG CỘNG HƯỞNG PHI TUYẾN TRONG THIẾT BỊ ĐIỆN CHỨA CUỘN DÂY LÕI THÉP BẰNG PHƯƠNG PHÁP MÔ PHỎNG TS. LÊ MẠNH VIỆT Bộ môn Trang bị điện Khoa Điện – Điện tử Trường Đại học Giao thông Vận tải Tóm tắt: Cuộn dây lõi thép làm việc ở điểm gần bão hoà sẽ cộng hưởng nếu nó được nối thêm 1 tụ điện và kích thích điều hoà với biên độ đủ lớn. Cộng hưởng phi tuyến có những đặc tính rất đa dạng phụ thuộc vào các thông số điện từ của mạch, nhất là trạng thái bão hoà của lõi thép. Mô phỏng mạch điện khi cộng hưởng phi tuyến đóng vai trò quan trọng trong phân tích, vận hành, sửa chữa và định hướng thiết kế thiết bị điện. Bài báo này trình bày kết quả nghiên cứu việc mô phỏng biên độ từ thông là nghiệm của phương trình vi phân phi tuyến khi cộng hưởng. Chương trình mô phỏng này viết bằng ngôn ngữ C với nhiều đồ thị sẽ rất hiệu quả cho việc phân tích đánh giá thiết bị điện ấy. Hơn thế nữa phương pháp thành lập, phân tích cũng như chương trình mô phỏng là rất bổ ích cho các kỹ sư, giảng viên, sinh viên ngành điện điện tử trong chuyên môn của mình. Summary: The iron core inductor operating in the proximity of saturation point will ĐT resonate if this inductor connects to a capacitor and harmonizes excitement with sufficent amplitude. Non-linear resonance possesses various characteristics dependent on the circuit ‘s electromechanical parameters, especially state of saturation of the iron core. Simulating electrical circuits which are non-linear resonance plays an important role in analysing, operating, reparing and orienting towards design of electric equipment. This paper introduces research results in simulating the magnetic flux‘s amplitudes which are roots of non-linear differential equation in resonant state. This simulation program using C programming language with many graphs effectively assists to analyse and evaluate the equipment. Furthermore, the methods of foundation, and analysis as well as simulation program are useful tools for engineers, lecturers and students of Electronic Electrical Engineering. I. ĐẶT VẤN ĐỀ Cộng hưởng trong mạch tuyến tính (thông số của các phần tử là hằng) xảy ra khi tần số nguồn kích thích bằng tần số riêng của mạch. Tại tần số cộng hưởng chứa nhiều thông tin, như: dòng hoặc áp cực đại (do kết cấu mạch quyết định), công suất nhỏ nhất hay lớn nhất, thành phần
dòng hay áp trên cuộn cảm và tụ điện bằng nhau về trị số… Trong mạch phi tuyến (khi chính xác) khái niệm cộng hưởng có nhiều điểm khác hẳn so với mạch tuyến tính. Nói đúng ra cần định nghĩa cộng hưởng theo đặc trưng khác, tổng quát hơn và vì thế có cách nhìn nhận, phân tích mạch điện hiệu quả hơn. Để phân tích mạch điện phi tuyến ở trạng thái đã xác lập có nhiều phương pháp, song đều là gần đúng. Hơn thế nữa lúc chọn phương pháp sử dụng đã nhắm đến hoặc tiên lượng tới khả năng nghiệm của bài toán, đấy cũng chính là ưu điểm và hạn chế của các phương pháp trước đây. Ưu điểm vì mục đích của thiết bị điện cụ thể cần nghiệm bài toán phi tuyến như thế nào để nó thực hiện được chức năng thiết kế đề ra. Còn sự hạn chế phụ thuộc vào phương pháp gần đúng do trình độ khoa học của mình và mức độ công nghệ của thiết bị, máy móc lúc thiết kế. Trong trường hợp xem xét thiết bị điện từ chứa cuộn dây lõi thép bão hoà phục vụ trong các hệ thống máy điện, khí cụ điện, chính chúng ta phải tiên lượng nghiệm của các bài toán trên. Do thiết bị điện từ làm việc được trong hệ thống lưới điện công nghiệp thì nghiệm của các bài toán bắt buộc chứa tần số công nghiệp hay tần số cơ bản, dù đáp ứng của hệ thống có chứa nhiều tần số cao khác. Với mục tiêu giảm thiểu biên độ các sóng hài bậc cao cho các thiết bị điện từ, nên việc giả thiết nghiệm có chứa và nên chứa số lượng chính tần số cơ bản sẽ là tiền đề, nền tảng cho việc phân tích cộng hưởng phi tuyến gắn với mục đích hoạt động của thiết bị. II. NỘI DUNG 1. Bài toán phi tuyến với thiết bị điện từ chứa cuộn dây lõi thép ĐT Cuộn dây lõi thép trong thiết bị điện từ ở trạng thái bắt đầu bão hoà và bão hoà có đặc tính dòng điện - từ thông dạng: iL(j) = a1 Ψ+ a3Ψ3 (1) trong đó: a1, a3 là các hằng số. Một thiết bị điện từ đơn giản nhất và cũng phổ thông nhất có dạng mạch điện tương đương hình 1, trong đó ngoài 2 phần tử tuyến tính R, C thì cuộn dây lõi thép phi tuyến có dạng công thức (1). Khi làm việc với lưới điện công nghiệp, nguồn kích thích là nguồn áp điều hoà : u~(t) = E m.sin(ωt + θ) (2) trong đó biên độ E m có thể thay đổi trong những điều kiện làm việc nào đó (nhất là lúc sự cố). Phương Hình 1. Mạch điện tương đương trình Kiếchốp K1 cho nút: của thiết bị điện từ chứa cuộn dây iC = iL + ig = iL + g.uL (3a) lõi thép nối với tụ điện: trong đó g = 1/R là điện dẫn, và dòng qua tụ điện : iC = C. (duC /dt) (3b)

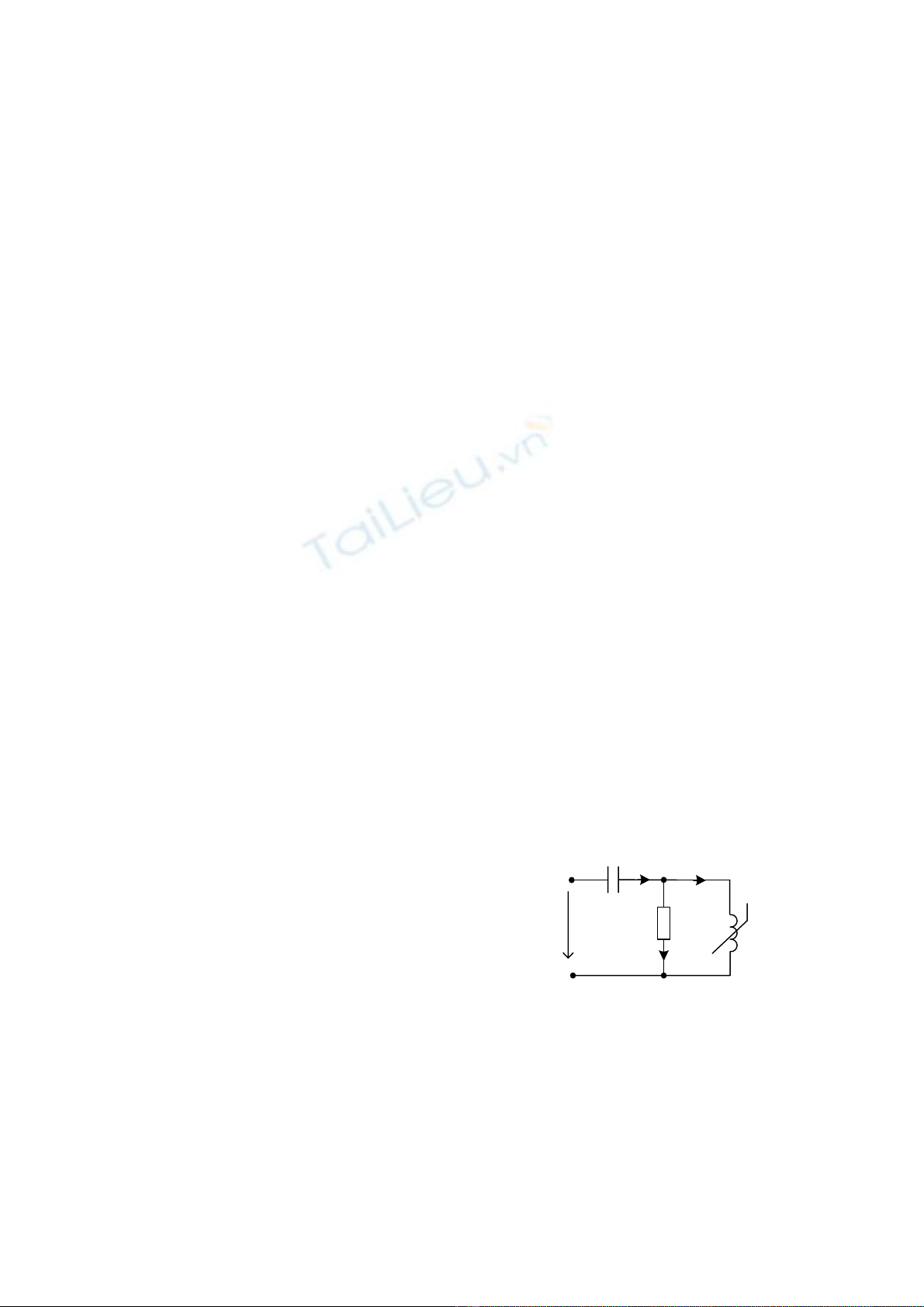

Phương trình Kiếchốp K2 cho vòng: u~ = uL + uC (4) uL = dψ/dt trong đó có: (5) Đưa (5), (4) vào (3), sau đó đạo hàm 2 vế sẽ được phương trình: d 2 g dΨ i L du ~ +. += (6a) dt 2 C dt C dt Ψ’’+ (g/C)Ψ’+(1/C) iL= u’~ (6b) Thay (1) iL = a1ψ + a3ψ3 vào (6b) sẽ được: ψ’’ + kψ’ + αψ + βψ3 = u’~ (7a) k = g/C, α = a1/C và β = a3/C trong đó: (7b) Chúng ta có thể chứng minh được dạng thiết bị điện từ có sơ đồ tương đương chỉ toàn nối tiếp R - C và cuộn dây lõi thép cũng có dạng phương trình (7a), nhưng với các hệ số khác. Phương trình vi phân trên sẽ có nghiệm xác lập khi giả thiết các điều kiện đầu bằng không, hoặc sau một thời gian đủ lớn các thành phần tự do đã triệt tiêu. Tần số riêng của hệ thống tuyến tính suy biến (β = 0) tìm được từ phương trình đồng nhất (u~ = 0) và không tiêu tán (k = 0): Ψ’’+ αΨ =0 (8) ĐT 2 trong đó tần số riêng ω = α = a1/C (9) Hệ thống trở thành tuyến tinh khi thành phần phi tuyến bậc 3 với β = 0: Ψ’’+ αΨ + k.Ψ’ = u’~ (10) Trong đó tiêu tán (hoặc là công suất thiết bị tiêu thụ) trong hệ thống thể hiện bằng hệ số k = g/C. Như đã phân tích chúng ta cần và bắt buộc thiết bị điện từ đang xem xét phải chứa tần số công nghiệp là chính, và cần có nghiệm thoả mãn nhất định bài toán đề ra. Trên cơ sở ấy giả thiết nghiệm xác lập của từ thông (thông số đặc trưng nhất cho cuộn dây) chứa tần số cơ bản khi đã bỏ các điều hoà bậc cao: Ψ = Acos ωt (11) Sau đây tính các đạo hàm để thế vào phương trình (7a), ψ’ = - ωAsinωt, (12) ψ’’ = - ω2 A cosωt, (13) Đạo hàm u~(t) trong (2), sau đó ký hiệu: u’~ = F. cos (ωt + θ), (14a)
u’~ = G cos ωt – H sinωt, (14b) trong đó: F = ωEm, G = Fcosθ, H = Fsinθ, tgθ = H/G (15) Thay các kết quả từ (11) tới (15) vào phương trình (7a), sau đó dùng phương pháp cân bằng điều hòa bỏ qua tần số bậc cao sẽ nhận được hệ phương trình đại số : (α - ω2). A + (3/4). β. A3= G (16) A.k.ω = H (17) 2 2 2 G +H =F (18) [(α-ω2).A+(3/4).β.A3]2 + A2.k2.ω2 = F2 (19) Để giải (16,17 và 18 hay 19) tìm nghiệm A với các giá trị α, β, k và F cụ thể sẽ không khó khăn gì, nhưng chỉ được 1 giá trị không có ý nghĩa tổng quát. 2. Sử dụng phương pháp mô phỏng phân tích thiết bị điện chứa cuộn dây lõi thép bão hoà nối với tụ điện Phương trình (7a) có nghiệm là từ thông ψ(t) của thiết bị điện từ điển hình và nghiệm này gần đúng chỉ chứa tần số cơ bản. Nhưng biên độ từ thông A phụ thuộc vào tần số theo cách nào, cũng như phụ thuộc các thông số khác hay không và nó có những tính chất , đặc điểm gì... Dựa vào khái niệm về cộng hưởng đã phân tích, ở đây coi rằng biên độ từ thông A(ω) phụ thuộc vào tần số ω. Để giải tổng quát (7a) ta mô phỏng nghiệm A(ω) theo phưong trình (19). A(ω) được xây dựng bằng các đồ thị theo các giá trị của thông số các phần tử tuyến tính, phi tuyến cùng biên độ kích thích. ĐT 3. Kết quả các đồ thị mô phỏng ( xem các đồ thị ) Để xem xét đủ các trường hợp, khả năng mà thiết bị điện từ cuộn dây lõi thép nối với tụ điện có thể gặp, ta phân loại chúng như sau: Hình 2. Tuyến tính k hằng Hình 3. Tuyến tính tổn hao k khác nhau + Lõi thép làm việc trong vùng chưa bão hoà hay là thiết bị điện từ ở chế độ tuyến tính, hệ số bậc 3 trong công thức (1) có β = 0. Lúc này nhận được 2 đồ thị. Hình 2 có bốn dạng đồ thị khi chung giá trị k = 2,5 gồm: + α = 36(F = 180,140), + α = 100(F = 180,140), + α = 225(F = 180,140) và + α = 400(F = 180). Hình 3 với hai dạng đồ thị gồm :

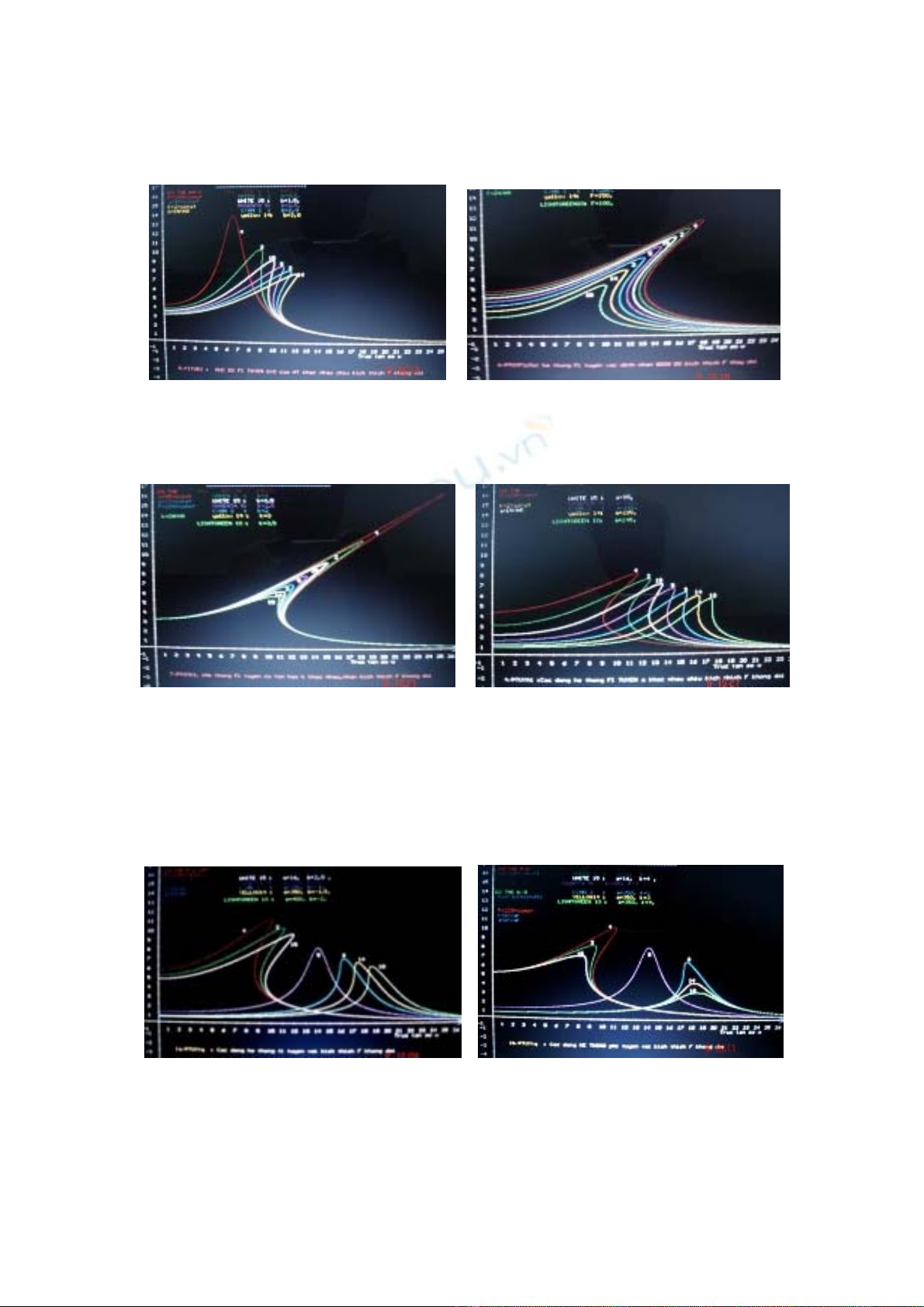

+ α = 49, F = 90 (k = 1; 1.5; 2; 2.5) và + α = 225, F = 180 (k = 1; 2; 3). Hình 4. Fi tuyến tần số riêng β khác nhau Hình 5. Mức độ fi tuyến k khác nhau. Hình 4 có F = 180, α = 45, K = 2 và β = invar(0; 0.5; 1; 1.5; 2; 2.5; 3). Hình 5 có β = 3, α = 45, K = 2 và F = invar(400; 350; 300; 250; 200; 150; 100). ĐT Hình 6. Fi tuyến có tổn hao k thay đổi Hình 7. Fi tuyến α khác nhau Hình 6 có F = 200, α = 45, β = 3 và K = invar(0.5; 1; 1.5; 2; 2.5; 3; 3.5). Hình7 có F = 180, K = 2, β = 3 và α = invar(5; 45; 85; 125; 165; 205; 245). + Lõi thép làm việc trong vùng đã bão hoà ở mức độ khác nhau có β ≠ 0 với độ lớn khác nhau. Chú ý rằng lõi thép thật thì trong công thức (1) có giá trị β > 0. Trường hợp này nhận được đồ thị hình 4, hình 5, hình 6 và hình 7. Hình 8. Tổng quát fi tuyến k hằng Hình 9. Tổng quát fi tuyến α hằng Hình 8 có năm dạng đồ thị với thông số chung F = 220, k = 2:

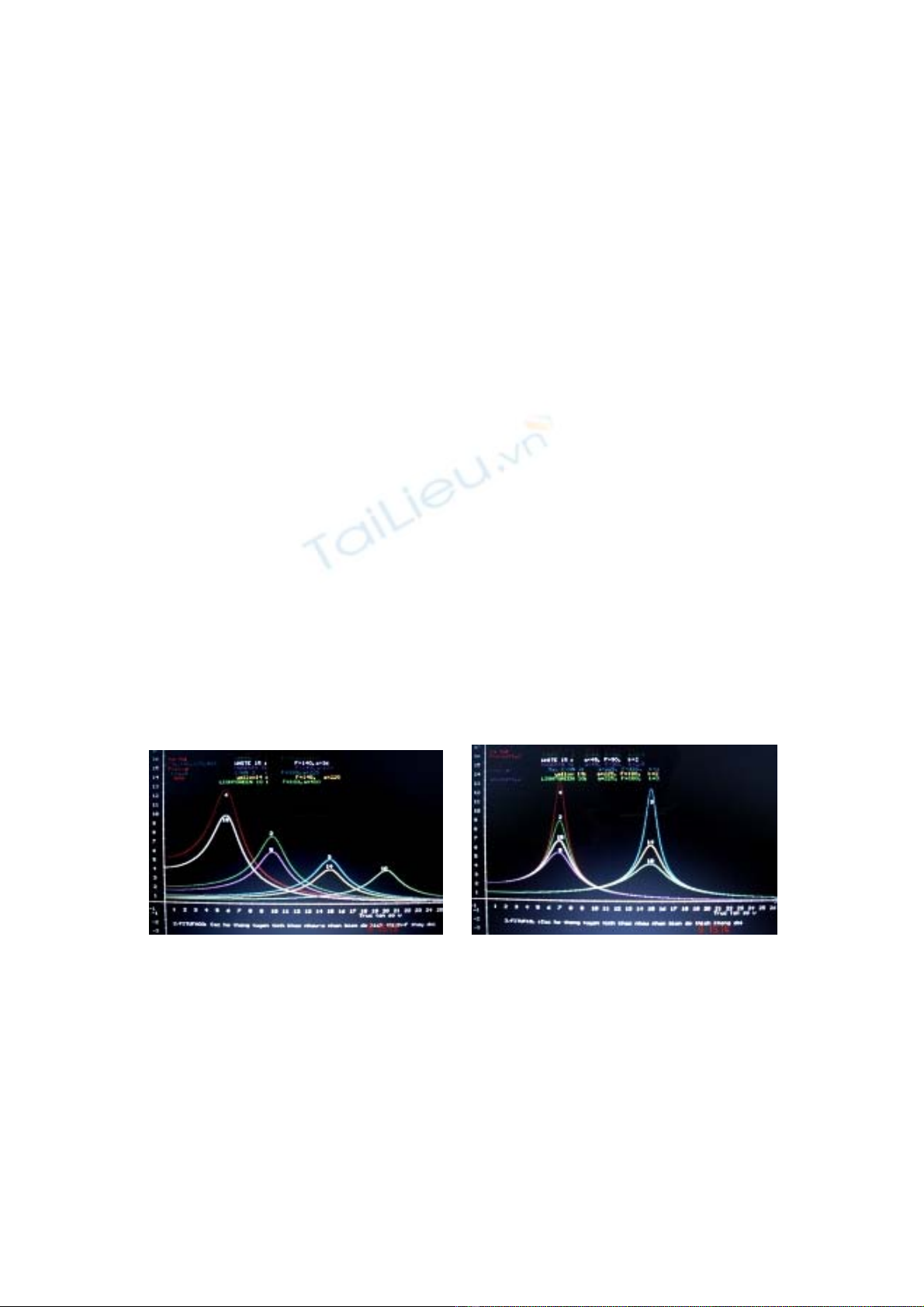

+ α = 16; β = invar( 1; 1.5; 2) + α = 100; β = 0 + α = 300; β = -1 + α = 350; β = -1.5 + α = 400; β = -2. Hình 9 có ba dạng đồ thị với thông số chung F = 220: + β = 1.5; α = 16; k = invar(2, 3, 4) + β = 0; α = 100; k = 3 và +β = -1.5; α = 350; k = invar(2, 3, 4) + Nhằm mở rộng tầm tổng quát, ta mô phỏng dạng đặc biệt với hệ số bậc 3 phi tuyến có độ lớn β< 0. Khi ấy nhận được đồ thị hình 8, 9. Cuối cùng để nhận dạng tính chất của cộng hưởng phi tuyến, ta mô phỏng trên cùng đồ thị với 3 trường hợp khác nhau theo các mức độ của phần tử phi tuyến (giá trị β), đó là đồ thị tổng quát hình 8, 9. Ngoài ra để thấy ảnh hưởng của từng loại thông số hệ thống (tần số riêng, tổn hao) đến biên độ và tần số cộng hưởng ta đưa vào các đồ thị có sự thay đổi các trị số của nó (β, k), ở các hình từ 4 đến 9. 4. Phân tích, đánh giá cộng hưởng dựa vào các đồ thị đã mô phỏng Các đồ thị trên cho những nhận xét và đánh giá như sau: - Cộng hưởng tuyến tính (hình 2, 3), chỉ có 1 tần số và tần số này đúng bằng tần số riêng của hệ thống. - Nhưng cách nhận dạng cộng hưởng có thể tổng quát hơn, đó là tại tần số mà giá trị của đại lượng đang xem xét đạt cực trị (max), hay (dA/dω) = 0, nghĩa là tiếp tuyến tại đường cong triệt tiêu. Định nghĩa trên hoàn toàn chính xác cho mạch tuyến tính, nhưng nó sẽ là một tiêu ĐT chuẩn hữu hiệu khi phân tích cộng hưởng phi tuyến (trong mô phỏng này). - Tất cả các đồ thị hình từ 4 đến 9 theo định nghĩa trên đều là cộng hưỏng và đó là cộng hưởng phi tuyến. - Các đồ thị cộng hưởng phi tuyến trên có đặc điểm sau: *Dạng phụ thuộc của biên độ A- đại lượng đang xem xét vào tần số là đường cong đa trị theo tần số và có dạng nhảy bậc (trigơ). * Nếu đưa nguồn kích thích có tần số thay đổi vào thiết bị điện từ phi tuyến cuộn dây lõi thép bão hoà có nối tiếp với tụ điện thì sẽ gặp phải sự thay đổi đột biến của biên độ từ thông A. Hai giá trị nhảy bậc - đột biến xảy ra khi tăng và giảm tần số nguồn sẽ gây ra các sự cố trong thiết bị. Chú ý rằng lúc này biên độ của kích thích F vẫn là hằng số. * Thực tế thường gặp bài toán tần số nguồn điện lưới không thay đổi (50 Hz), nhưng biên độ của nguồn có thể thay đổi và trong các trường hợp sự cố thì thay đổi rất lớn (ngắn mạch, hở mạch). Khi đó có thể xảy ra sự biến động đột ngột về biên độ của từ thông hay điện áp, nếu thiết bị trên được thiết kế làm việc trong vùng thuộc tần số có đa trị với từ thông. * Có những đồ thị với các thông số đã cho (α, β, k) của hệ thống nhưng không thực hiện được do có giá trị A không hữu hạn. Điều này được giải thích với 2 khả năng: một là không thể có những hệ thống như vậy trong thực tế, hai là nghiệm chỉ chứa điều hoà bậc 1 (công thức 11) là không phù hợp mà phái bổ sung thêm nghiệm chứa bậc 3 của tần số. Cho dù cách nào hệ
thống như vậy đều không đáp ứng chức năng của thiết bị điện từ tần số công nghiệp, nó cần được loại bỏ. * Có nhiều tần số cộng hưởng ở 1 thiết bị điện từ phi tuyến cho trước (α, β, k là các giá trị hằng) khi biên độ nguồn vào có độ lớn khác nhau. * Các tần số cộng hưởng trong mạch phi tuyến không chỉ liên quan với tần số riêng của hệ thống (α) một mà là hàm phụ thuộc vào độ lớn của nguồn kích thích (F). * Tần số riêng của hệ thống phi tuyến không chỉ có 1 giá trị và xác định được một cách minh bạch như trong hệ tuyến tính. Cách tìm các tần số này chưa được nghiên cứu, nhưng trên các đồ thị mô phỏng có thể định tính và sơ bộ định lượng. Đây cũng là ưu điểm của phương pháp mô phỏng này. * Nếu nối liền với nhau các điểm biên độ có cộng hưởng khi độ lớn kích thích vào thay đổi (F) sẽ tạo thành một đường cong. Đường cong này chưa được nghiên cứu để tìm được qui luật. Nhược điểm của phương pháp là trong biên độ kích thích F còn tỷ lệ với tần số, mặc dù điều này không làm thay đổi dạng các đặc tính A(ω) và trị số tần số xác định điểm cộng hưởng. Để hoàn thiện hơn cần có các nghiên cứu thêm nữa và tìm xem quy luật của đường cong biên độ cộng hưởng theo tần số. III. KẾT LUẬN Phương pháp mô phỏng phân tích nghiệm của hệ thống thiết bị điện từ có cuộn dây lõi thép nối với tụ điện được thể hiện bằng các dạng đồ thị của biên độ từ thông A(ω) theo tần số. Dạng các đồ thị chứa đủ các số liệu khác nhau của các thông số hệ thống, trong đó chứa đựng các giá ĐT trị liên quan tới ; tần số riêng, tiêu tán, biên độ kích thích, mức độ phi tuyến. Từ các dạng đồ thị nhận được, có thể nhận diện tổng quát về cộng hưởng nói chung và cộng hưởng phi tuyến, nhất là những đặc biệt của chúng trong thiết bị điện có cuộn dây bão hoà. Cách xây dựng phương trình phi tuyến và cách đặt vấn đề giải chúng như đã thực hiện cho một hướng nghiên cứu nhanh và thiết thực. Chương trình mô phỏng dùng ngôn ngữ C phù hợp với các sinh viên, kỹ thuật viên trong các ngành điện - điện tử. Khai thác chương trình mô phỏng sẽ rất hiệu quả không chỉ cho các nhà nghiên cứu, nhà thiết kế mà cho cả những kỹ thuật viên trong quá trình vận hành khai thác thiết bị. Để thật hoàn thiện hơn nữa có thể nên tiếp tục nghiên cứu bổ xung hạn chế và phát triển cao hơn. Tài liệu tham khảo [1]. Lê Mạnh Việt. Cơ sở Kỹ thuật Điện. Trường Đại học Giao thông Vận tải. Hà nội 1996. [2]. Lê Mạnh Việt. Lý thuyết Mạch điện. Nhà xuất bản Giao thông Vận tải. Hà nội 2008. [3]. Lê Mạnh Việt. Chẩn đoán trạng thái cách điện máy điện một chiều trên cơ sở đặc tính tần số của phần ứng. Tạp chí Giao thông Vận tải 7/2007. [4]. P.IÔNKINA. Trloritrichecki asnoư elêctpôntrekhnhiki tom 1,2. Vưskaia xkola. Matcơva 1976. [5]. M.IA. KALLEP, I.U .BKOLOKEP. Teoria linhêinưc elêctritrecskiy sepêi rledxođarôdnoi avlômatriki telêmekhanhiki i sviadi .Matcơva “Tranport”. 1987. [6]. G.H .ALEKCANĐRÔBA. Teoria elêctritrecki appratop. Matcơva “Bưsaia skola”. 1985♦
