ĐỒ ÁN CHI TIẾT MÁY ĐỀ SỐ 1: PHƯƠNG ÁN 3
GVHD: Trang 1 .
BỘ CÔNG THƯƠNG.
TRƯỜNG ĐẠI HỌC CÔNG NGHIỆP TP HCM.
KHOA CƠ KHÍ
BỘ MÔN CƠ SỞ THIẾT KẾ MÁY
-----o0o-----
ĐỒ ÁN MÔN HỌC:
Tháng 10 năm 2008
Giáo viên hướng dẫn: ???
Sinh viên thực hiện:
1. NGUYỄN VĂN CHIẾN (0605266)
2. NGUYỄN VĂN CHIẾN
3. KJ
4. LI ?
ĐỒ ÁN CHI TIẾT MÁY ĐỀ SỐ 1: PHƯƠNG ÁN 3
GVHD: Trang 2 .
ĐỒ ÁN CHI TIẾT MÁY ĐỀ SỐ 1: PHƯƠNG ÁN 3
GVHD: Trang 3 .
CHƯƠNG 1
TÌM HIỂU HỆ THỐNG DẨN ĐỘNG BĂNG TẢI
Khi ta thiết kế hệ thống dẫn động băng tải phải đảm bảo yêu cầu công suất trên
trục là 9 kw số vòng quay trên trục thùng trộn là 63 vòng/phút, thời gian phục vụ
là 5 năm, quay một chiều, làm việc hai ca, tải trọng va đập nhẹ (một năm làm
việc 300 ngày, một ca 8 giờ).
1. Công suất trên trục động cơ P =9 kW
2. Số vòng quay trên trục thùng trộn 63 vòng/phút
3. Thời gian phục vụ 5 năm
Quay một chiều, làm việc hai ca, tải trọng va đập nhẹ (một năm làm việc 300
ngày , một ca 8 giờ).

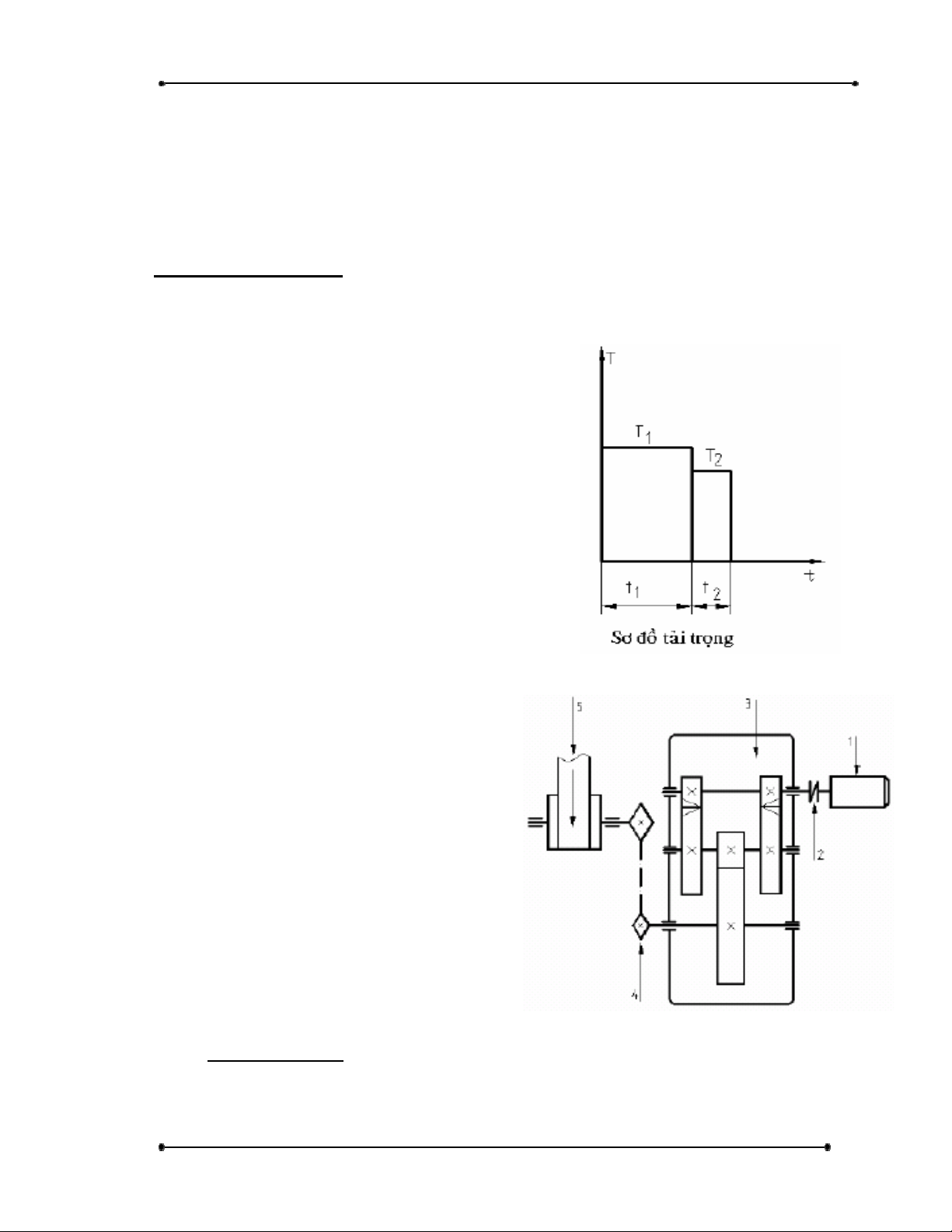

Chế độ tải trọng cho như hình sau:
ĐỒ ÁN CHI TIẾT MÁY ĐỀ SỐ 1: PHƯƠNG ÁN 3
GVHD: Trang 4 .
Các số liệu ban đầu:
1. Động cơ điện
2. Khớp nối
3. Hộp giảm tốc
4. Bộ truyền xích
5. Băng tải
Nhiệm vụ đề tài:
1. Lập sơ đồ động để tính toán thiết kế
2. Lập bảng thuyết minh tính toán
3. Một bản vẽ lắp hộp giảm tốc
¾ T1= T
¾ T2= 0,9T
¾ t1= 1
¾ t2= 45
ĐỒ ÁN CHI TIẾT MÁY ĐỀ SỐ 1: PHƯƠNG ÁN 3
GVHD: Trang 5 .
Để thỏa mãn yêu cầu trên ta sử dụng hộp giảm tốc đồng trục làm giảm vận tốc từ
động cơ vào trục thùng trộn. Hộp giảm tốc này có đặc điểm là đường tâm của
trục và và trục ra là trùng nhau. Do đó có thể giảm bớt chiều dài hộp giảm tốc,
giúp cho việc bố trí cơ cấu gọn gàng. Tuy nhiên khi sử dụng hộp giảm tốc đồng
trục ta nên chú ý đến một số khuyết điểm của nó:
9 Khả năng tải của cấp nhanh không dùng hết vì tải trọng tác dụng vào cấp
chậm lớn hơn cấp nhanh trong khi khoảng cách của hai trục bằng nhau.
9 Phải bố trí các ổ của các trục đồng tâm bên trong hộp giảm tốc, làm phức
tạp kết cấu gối đỡ và gây khó khăn cho việc bôi trơn các ổ này.
9 Khoảng cách giữa các gối đỡ của trục trung gian lớn nên muốn đảm bảo
trục đủ bền và đủ cứng phải tăng đường kính trục.
CHƯƠNG 2
XÁC ĐỊNH CÔNG SUẤT ĐỘNG CƠ VÀ PHÂN PHỐI TỶ SỐ TRUYỀN
2.1 Chọn động cơ điện
2.1.1 Ý nghĩa của việc chọn động cơ.
Chọn động cơ điện để dẫn động máy móc hoặc các thiết bị công nghệ là
giai đoạn đầu tiên trong quá trình tính toán thiết kế máy. Trong trường hợp dùng
hộp giảm tốc và động cơ biệt lập, việc chọn đúng loại động cơ ảnh hưởng rất
nhiều đến việc lựa chọn và thiết kế hộp giảm tốc cũng như các bộ truyền ngoài
hộp. Do đó việc chọn động cơ có ý nghĩa kinh tế và kỹ thuật lớn. Nếu chọn đúng
