ĐỀ THI TỐT NGHIỆP CAO ĐẲNG NGHỀ KHOÁ 3 (2009-2012)
NGHỀ: ĐIỆN TỬ CÔNG NGHIỆP
MÔN THI: LÝ THUYẾT CHUYÊN MÔN NGHỀ
Mã đề thi: ĐTCN - LT03
Hình thức thi: Viết
Thời gian: 180 Phút (Không kể thời gian giao đề thi)
ĐỀ BÀI

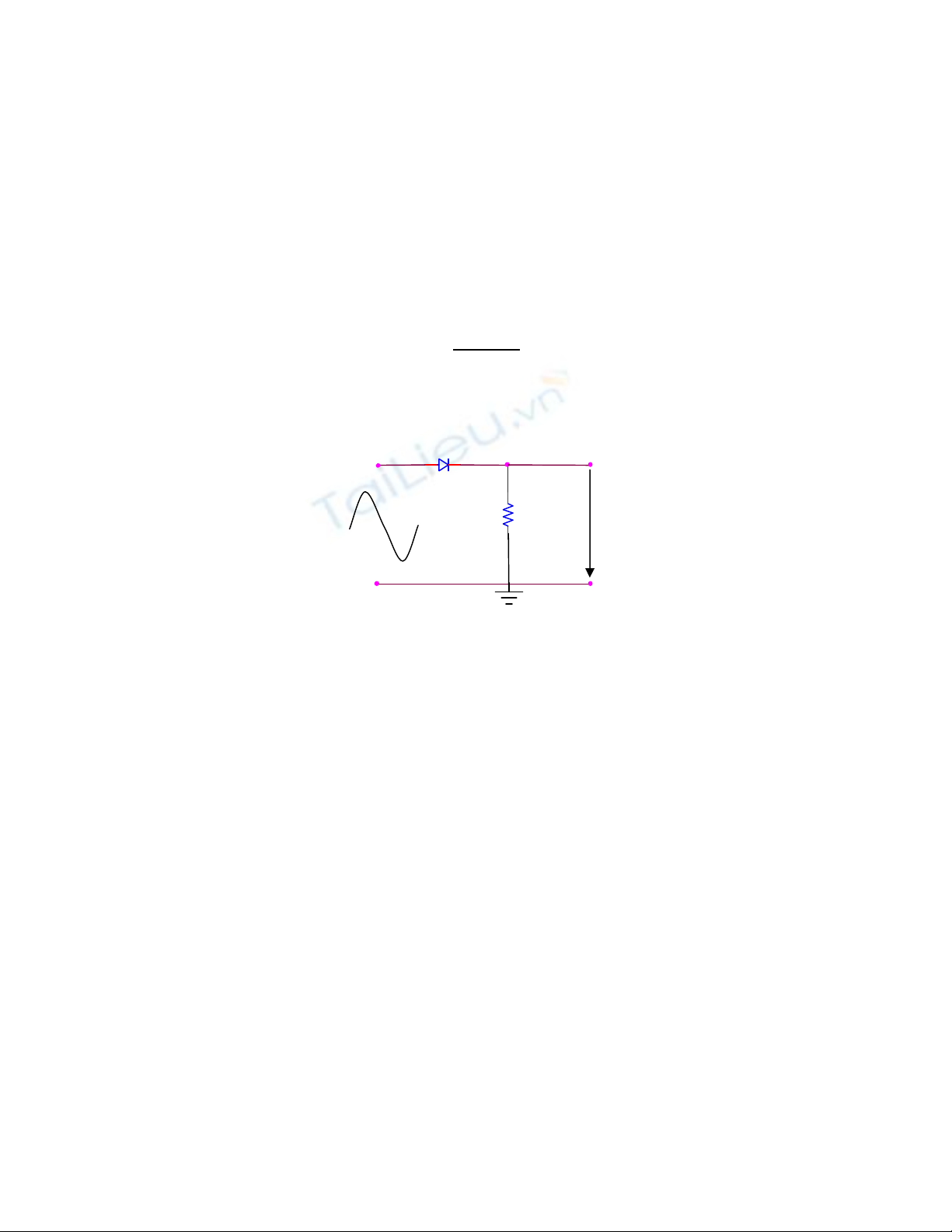

Câu 1 (2đ): Phân tích và vẽ dạng xung điện áp đầu ra (Ur) của mạch hình 1 (giả thiết D lý
tưởng).
Câu 2 (2đ): So sánh mạch chỉnh lưu 1 pha một nửa chu kỳ dùng đi-ốt với mạch chỉnh lưu 1
pha hai nửa chu kỳ hình tia dùng đi-ốt cùng cung cấp cho một tải.
Câu 3 (3đ):Trình bày các nguyên tắc điều khiển ngắt và ưu tiên ngắt trong vi điều khiển họ
8051. Viết chương trình ví dụ điều khiển ưu tiên ngắt.
Câu 4 (3đ): (phần tự chọn, các trường tự ra đề)
………, ngày……..tháng……….năm………..
Duyệt Hội đồng thi tốt nghiệp Tiểu ban ra đề thi
D
R
hc
Ur
uV
10V
0V
-10V
Hình 1
CỘNG HOÀ XÃ HỘI CHỦ NGHĨA VIỆT NAM
Độc lập-Tự do-Hạnh phúc
ĐỀ THI TỐT NGHIỆP CAO ĐẲNG NGHỀ KHOÁ 3 (2009-2012)
NGHỀ: ĐIỆN TỬ CÔNG NGHIỆP
MÔN THI: LÝ THUYẾT CHUYÊN MÔN NGHỀ
Mã đề thi: DA ĐTCN - LT03
Câu Đáp án Điểm
I. Phần bắt buộc
1 + 0
t
T/2 : D th«ng => uR = uV
+ T/2 t T : D t¾t => uR = 0V
=> §Æc tuyÕn truyÒn ®¹t vµ dang xung ra:
0,5
0,5
0,5(hình1)
0,5(hình2)
2 Giống nhau:
Đều làm nhiệm vụ biến đổi năng lượng điện xoay chiều thành 1 chiều.
Khác nhau:
-Dạng điện áp đầu ra mạch chỉnh lưu một pha hai nửa chu kỳ hình tia tồn tại cả hai
nửa chu kỳ còn mạch chỉnh lưu 1 pha 1 nửa chu kỳ chỉ tồn tại trong một nửa chu kỳ.
-Dòng điện tải mạch chỉnh lưu 1 pha hai nửa chu kỳ hình tia là liên tục, dòng điện tải
mạch một pha một nửa chu kỳ là gián đoạn.
-Thời gian làm việc và điện áp đầu vào của đi ốt trong hai sơ đồ giống nhau nhưng
điện áp ngược của đi ốt trong sơ đồ 1 pha hình tia lại lớn gấp 2 lần sơ đồ cầu.
0,5
0,5
0,5
0,5
3 - Nguyên tắc điều khiển ngắt:
-Khi một ngắt xuất hiện, việc thực thi chương trình chính tạm thời bị dừng và
CPU thực hiện việc rẽ nhánh đến trình phục vụ ngắt ISR ( interrupt service routime ).
CPU thực thi ISR để thực hiện một công việc và kết thúc việc thực thi này khi gặp
lệnh “ quay về từ một trình phục vụ ngắt ”; chương trình chính được tiếp tục tại nơi bị
tạm dừng.
0,5
uV
10V
-10V
t
T
uV
UR
UR
t
T
T/2
10V
Hình 1
-Ngắt được xoá khi Reset và được đặt riêng bằng phần mềm bởi các bit trong
các thanh ghi cho phép ngắt (IE), thanh ghi ưu tiên ngắt (IP).
- Ưu tiên ngắt trong vi điều khiển:
Mỗi nguồn ngắt được lập trình riêng để xác định một trong hai mức ưu tiên qua
thanh ghi ưu tiên ngắt IP có địa chỉ B8H.
- - PT2 PS PT1 PX1 PT0 PX0
Bit Ký hiệu Địa chỉ bit Mức ưu tiên (1: cao; 0: thấp)
IP.7
IP.6
IP.5
IP.4
IP.3
IP.2
IP.1
IP.0
-
-
PT2
PS
PT1
PX1
PT0
PX0
BDH
BCH
BBH
BAH
B9H
B8H
Ưu tiên ngắt cho Timer 2
Ưu tiên ngắt cho Port nối tiếp
Ưu tiên ngắt cho Timer 1
Ưu tiên ngắt cho ngắt ngoài 1
Ưu tiên ngắt cho Timer 0
Ưu tiên ngắt cho ngắt ngoài 0
- Viết chương trình ví dụ:
#include <REGX52.H>
#include <stdio.H>
sbit Led_Vang = P1^0;
sbit Led_Xanh = P1^1;
sbit Led_Do = P1^2;
void delay(void)
{
unsigned int i;
for(i=1;i<=23456;++i);
}
void main(void)
{
IE=0x85;
IP=0;
0,5
0,5
0,5
1
IT0=IT1=1;
Led_Vang=Led_Do=Led_Xanh=0;
while(1)
{
Led_Vang=1;
delay();
Led_Vang=0;
delay();
}
}
void ngat_0() interrupt 0
{
int n;
for(n=1;n<=20;++n)
{
Led_Do=1;
delay();
Led_Do=0;
delay();
}
}
void ngat_1() interrupt 2
{
int j;
for(j=1;j<=25;++j)
{
Led_Xanh=1;
delay();
Led_Xanh=0;
delay();
}
}
