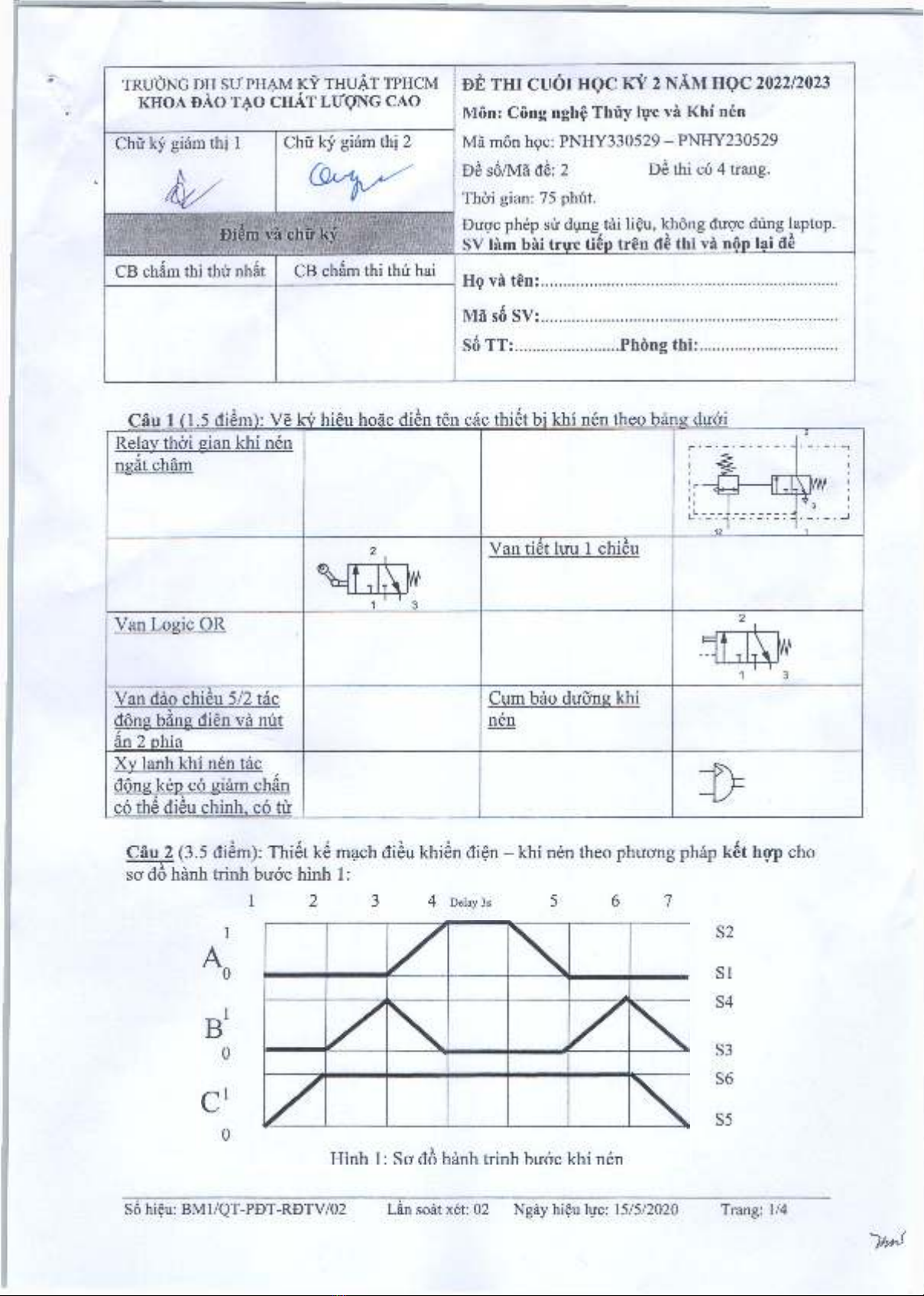

TRÜÖNG DH SU- PHAM KY THUÄT TPHCM
KHOA DAO TAO CHAT Ll/giNG CAO
DE THI CUÖI HQC KY 2 NÄM HOC 2022/2023
Mön: Cong nghe Thüy lue vä Khi nen
Mä mön hoc: PNHY330529 - PNHY230529
D6 sö/Mä d€: 2 D6 thi co 4 trang.
Thai gian: 75 phüt.
Dugc phep sü düng täi lieu, khong duge düng laptop.
SV läm bäi tryc tiep tren de thi vä nop lai de
Chü ky giäm thi 1 Chü ky giäm thi 2
Diem vä chü1 ky
CB chäm thi thu nhät CB chäm thi thu hai Ho vä ten:................................................................
Mä so SV:......................................................................
So TT:
......................
Phöng thi:..............................
Cäu 1 (1.5 diöm): Ve ky hieu hoäc dien ten cäc thiet bi khi nen theo bang ducri
Relay thdi gian khi nen
ngät chäm
~ s
■r~-
11
;l —
_x:
1
:
12 1
1 3
Van tiet liru 1 chieu
Van Logic OR 2
13
Van däo chieu 5/2 täc
döng häng dien vä nüt
an 2 phia
Cum bäo duang khi
nen
Xv lanh khi nen täc
döng ken cö giäm chän
cö the dieu chinh, cö tu >
Cäu 2 (3.5 diem): Thiet ke mach dieu khien dien - khi nen theo phucmg phäp ket hop cho
so dö hänh trinh birdc hinh 1:
1 2 3 4 Delay 3s 5 6 7
52
S1
54
53
S6
55
Sö hieu: BM1/QT-PBT-RBTV/02 Län soät xet: 02 Ngäy hieu lue: 15/5/2020 Trang: 1/4

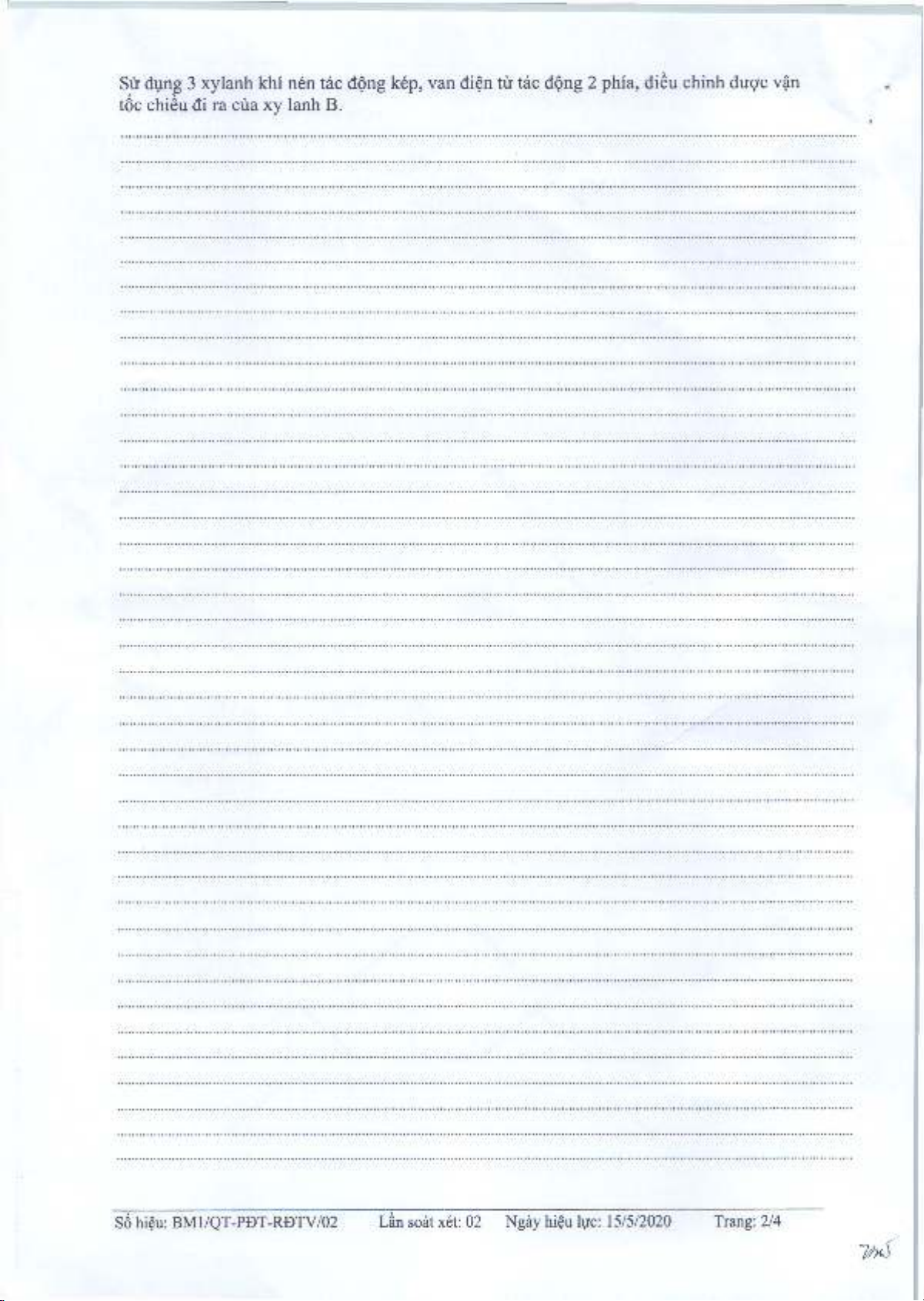

Sur düng 3 xylanh khi nen täc döng kep, van dien tvr täc döng 2 phia, dieu chinh duac van
töc chieu di ra cüa xy lanh B.
Sö hieu: BM1/QT-PDT-RBTV/02 Län soät xet: 02 Ngäy hieu Iure: 15/5/2020 Trang: 2/4

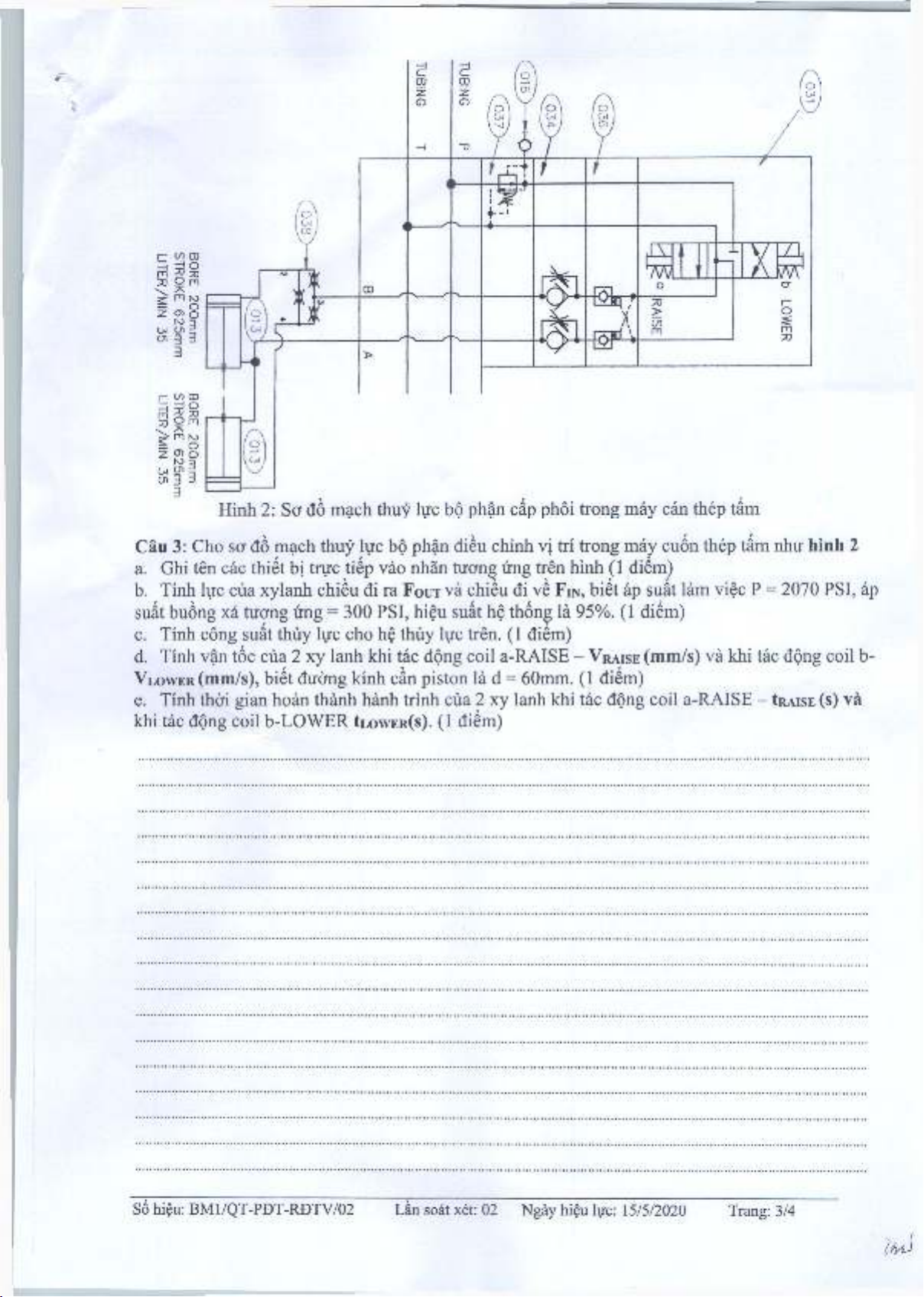

Cäu 3: Cho so dö mach thuy luc bö phän dieu chinh vi tri trong mäy cuön thep täm nhu hinh 2
a. Ghi ten cäc thiet bi trirc tiep väo nhän tuong üng tren hinh (1 diem)
b. Tinh luc cüa xylanh chieu di ra Foirrvä chieu di ve Fin, biet äp suät läm viec P = 2070 PSI, äp
suät buöng xä tuong ung = 300 PSI, hieu suät he thong lä 95%. (1 diem)
c. Tinh cöng suät thüy luc cho he thüy luc tren. (1 diem)
d. Tinh van töc cüa 2 xy lanh khi täc dong coil a-RAISE - Vr a i s e (mm/s) vä khi täc dong coil b-
Vl o w e r (mm/s), biet duong kinh cän piston lä d = 60mm. (1 diem)
e. Tinh thoi gian hoän thänh hänh trinh cüa 2 xy lanh khi täc dong coil a-RAISE - tRAisE (s) vä
khi täc dong coil b-LOWER tLowER(s). (1 diem)
So hieu: BM1/QT-PDT-RDTV/02 Län soät xet: 02 Ngäy hieu l\rc: 15/5/2020 Trang: 3/4

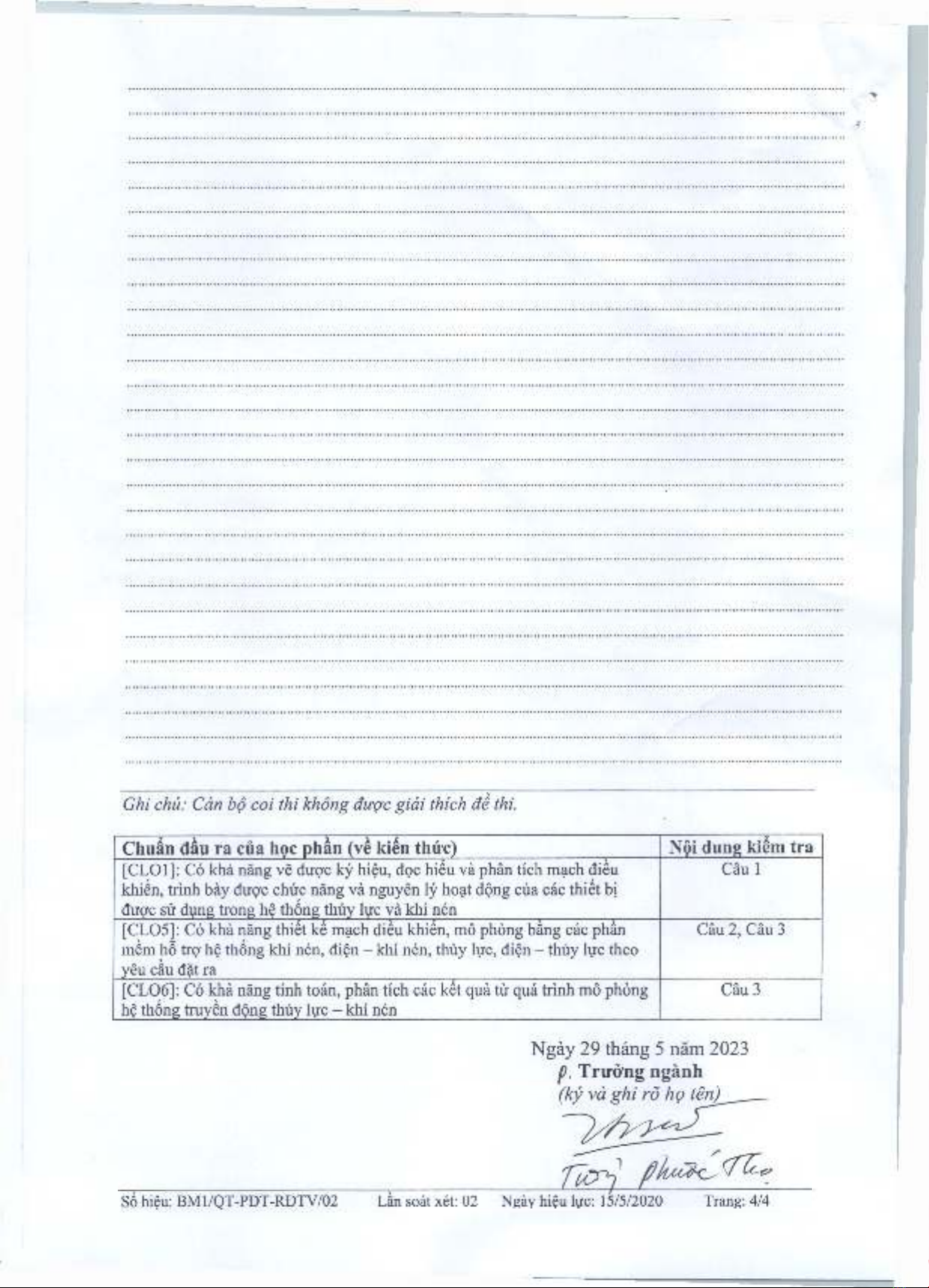

Ghi chü: Cän bö coi thi khöng duoc giäi thich de thi.
Chuän däu ra cüa hoc phän (ve kien thirc) Nöi düng kiem tra
[CLOl]: Co khä näng ve dugc ky hieu, doc hieu vä phän tich mach dieu
khien, trinh bäy dugc chüc näng vä nguyen ly hoat dong cüa cäc thiet bi
dugc sü düng trong he thong thüy luc vä khi nen
Cäu 1
[CL05]: Cö khä näng thiet ke mach dieu khien, mö phöng bäng cäc phän
mem ho trg he thong khi nen, dien - khi nen, thüy luc, dien - thüy luc theo
yeu cäu dät ra
Cäu 2, Cäu 3
[CL06]: Cö khä näng tinh toän, phän tich cäc ket quä tu quä trinh mö phöng
he thong truyen döng thüy luc - khi nen
Cäu 3
Ngäy 29 thäng 5 näm 2023
p,
Triröng ngänh
