B CÔNG TH NGỘ ƯƠ
TR NG CĐKT CAO TH NGƯỜ Ắ
Đ THI H C KỲỀ Ọ
MÔN: DUNG SAI L P GHÉP VÀ K THU T ĐOẮ Ỹ Ậ
TH I GIAN: 90 PHÚTỜ
Đ 1:Ề
Câu 1: (3 đi m) ểCho l p ghép Ø16H7/g6ắ
a)Tra b ng tìm sai l ch gi i h n c a tr c và l . (0,5đ)ả ệ ớ ạ ủ ụ ỗ
b)Tính kích th c gi i h n, dung sai tr c và l . (0,5đ)ướ ớ ạ ụ ỗ
c)V s đ l p ghép và cho bi t m i ghép thu c lo i nào? (1,0đ)ẽ ơ ồ ắ ế ố ộ ạ
d)Tính các giá tr đ h , đ dôi, dung sai l p ghép. (0,5đ)ị ộ ở ộ ắ
e)N u ng i th gia công đ t kích th c l Ø16,021 mm thì chi ti t đó đ t yêu c uế ườ ợ ạ ướ ỗ ế ạ ầ
hay không? (0,5đ)

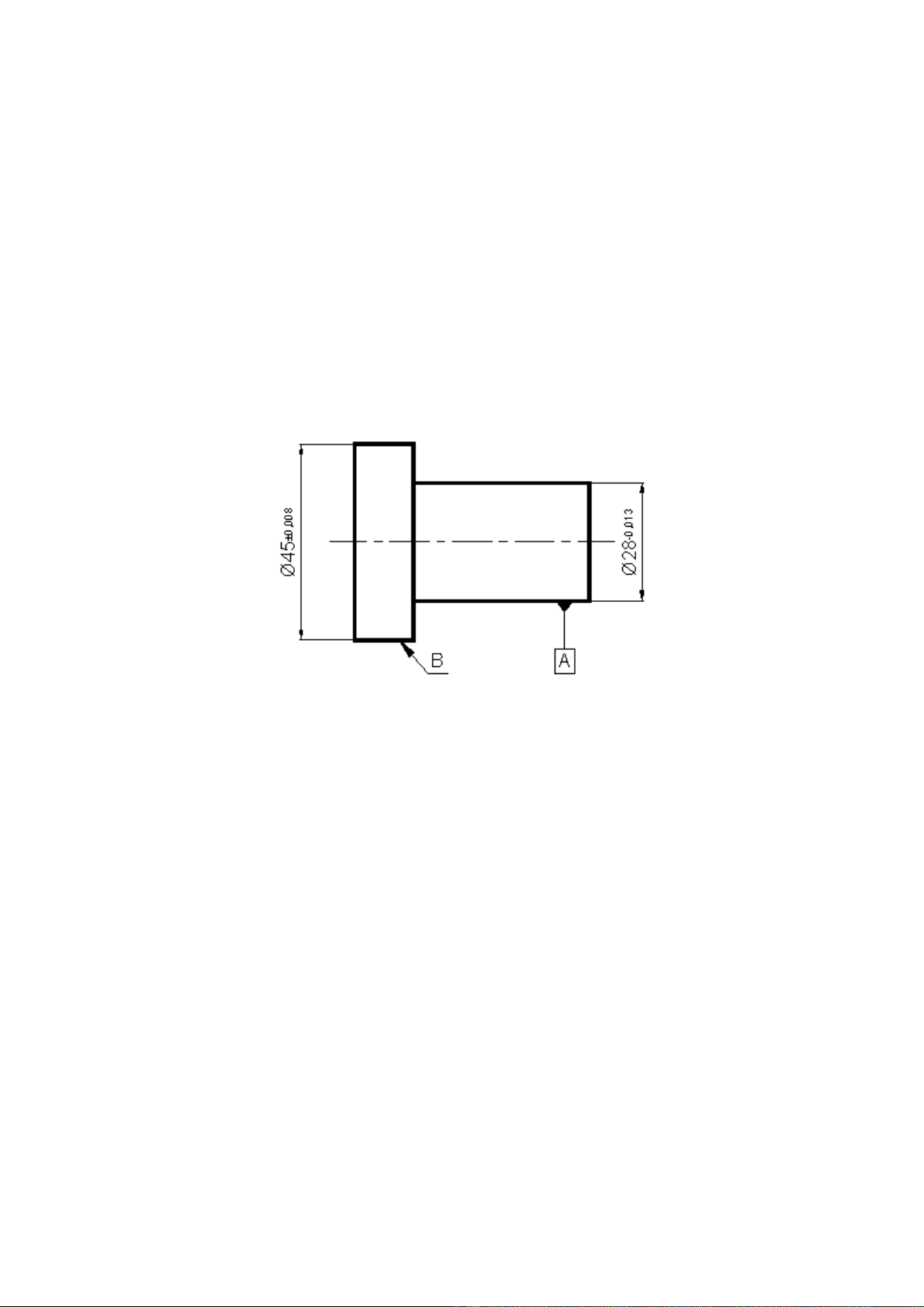

Câu 2: (3 đi m) ểCho chi ti t nh hình v :ế ư ẽ
a)Xác đ nh dung sai đ tr c a m t A và m t B.ị ộ ụ ủ ặ ặ (1,0đ)
b)Tìm dung sai đ đ ng tr c c a m t B so v i m t A. (1,0đ)ộ ồ ụ ủ ặ ớ ặ
c)Ghi kí hi u dung sai trên b n v . (1,0đ) ệ ả ẽ
Câu 3: (2 đi m)ể Cho l p ghép bi t Dắ ế N = dN = 9mm; Nmax = 28µm; Nmin = 4µm.
a)Ch n ki u l p tiêu chu n cho l p ghép. (0,5đ)ọ ể ắ ẩ ắ
b)Xác đ nh sai l ch gi i h n & dung sai kích th c l , tr c. (0,5đ) ị ệ ớ ạ ướ ỗ ụ
c)V s đ phân b mi n dung sai c a l p ghép. (1,0đ)ẽ ơ ồ ố ề ủ ắ
Câu 4: (2 đi m)ể Cho kích th c 20g6 ướ
a)Đ ki m tra kích th c này ta dùng calíp nút hay calíp hàm (0,5đ). ể ể ướ
b)V hình calíp này & tra b ng xác đ nh kích th c đ u Q & KQ c a calípẽ ả ị ướ ầ ủ
(1,0đ).
c)Trình bày ph ng pháp s d ng calíp (0,5đ).ươ ử ụ
(H C SINH Đ C S D NG TÀI LI U)Ọ ƯỢ Ử Ụ Ệ
TP. HCM, ngày 06 tháng 9 năm 2010
KHOA C KHÍ Ơ GIÁO VIÊN
-2-
Nguy n Thành Lâmễ
ĐÁP ÁN
MÔN: DUNG SAI L P GHÉP VÀ K THU T ĐOẮ Ỹ Ậ
(TCCTCK09-A,B,C)
Đ 1:Ề
Câu 1: (3 đi m) ểCho l p ghép Ø16H7/g6ắ
a)Tra b ng tìm sai l ch gi i h n c a tr c và l . (0,5đ)ả ệ ớ ạ ủ ụ ỗ
b)Tính kích th c gi i h n, dung sai tr c và l . (0,5đ)ướ ớ ạ ụ ỗ
c)V s đ l p ghép và cho bi t m i ghép thu c lo i nào? (1,0đ)ẽ ơ ồ ắ ế ố ộ ạ
d)Tính các giá tr đ h , đ dôi, dung sai l p ghép. (0,5đ)ị ộ ở ộ ắ
e)N u ng i th gia công đ t kích th c l Ø16,021 mm thì chi ti t đó đ t yêu c uế ườ ợ ạ ướ ỗ ế ạ ầ
hay không? (0,5đ)
Gi iả:
Theo đ bài ra ta có l p ghép Ø16H7/g6ề ắ
a)Tra b ng tìm sai l ch gi i h n c a tr c và l :ả ệ ớ ạ ủ ụ ỗ
+L Ø16H7: Tra b ng 1.14 Tr.20 (t p BTDSLG) ta có: ỗ ả ậ
ES = +18 µm = 0,018 mm; EI = 0
+Tr c Ø16g6: Tra b ng 1.28 Tr.42 (t p BTDSLG) ta có: ụ ả ậ
es = -6 µm = -0,006 mm; ei = -17 µm = -0,017 mm.
b)Tính kích th c gi i h n, dung sai tr c và l :ướ ớ ạ ụ ỗ
Kích th c gi i h n l :ướ ớ ạ ỗ
Dmax = DN + ES = 16 + 0,018 = 16,018 mm.
Dmin = DN + EI = 16 + 0 = 16 mm.
Dung sai kích th c l : Tướ ỗ D = ES – EI = 18 – 0 = 18 (µm)
Kích th c gi i h n tr c:ướ ớ ạ ụ
dmax = dN + es = 16 + (-0,006) = 15,994mm.
dmin = dN + ei = 16 + (-0,017) = 15,983mm.
Dung sai kích th c tr c: Tướ ụ d = es – ei = -6 – (-17) = 11 (µm)
c)V s đ l p ghép và cho bi t m i ghép thu c lo i nào?ẽ ơ ồ ắ ế ố ộ ạ

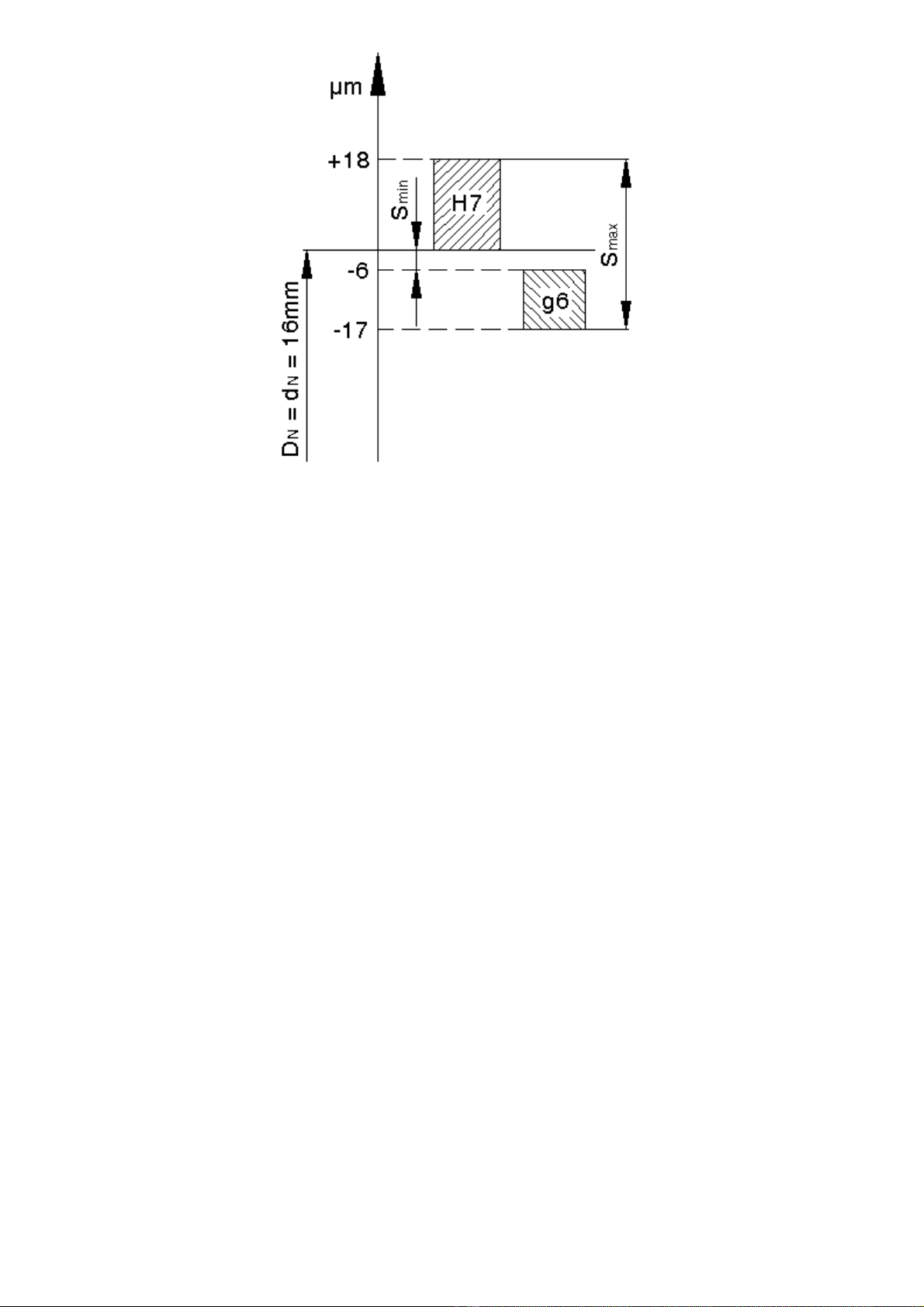

V s đ phân b mi n dung sai c a l p ghép Hình v .ẽ ơ ồ ố ề ủ ắ ẽ
-3-
-Nhìn s đ phân b mi n dung sai c a l p ghép ta bi t đây là l p ghép l ng vìơ ồ ố ề ủ ắ ế ắ ỏ
mi n dung sai c a chi ti t l n m phía trên mi n dung sai c a chi ti t tr c.ề ủ ế ỗ ằ ề ủ ế ụ
d)Tính các giá tr đ h , đ dôi, dung sai l p ghépị ộ ở ộ ắ
+Đ h l n nh t c a l p ghép là: Sộ ở ớ ấ ủ ắ max = ES – ei = 18 – (-17) = 35 (µm)
+Đ h nh nh t c a l p ghép là: Sộ ở ỏ ấ ủ ắ min = EI – es = 0 – (-6) = 6 (µm)
+Dung sai l p ghép: TắLG = Smax – Smin = 35 – 6 = 29 (µm)
e)N u ng i th gia công đ t kích th c l Ø16,021 mm thì chi ti t không đ tế ườ ợ ạ ướ ỗ ế ạ
yêu c u. Vì kích th c gia công đ t yêu c u khi th a đi u ki n Dầ ướ ạ ầ ỏ ề ệ max ≥ Dth ≥ Dmin,
nh ng đây Dư ở max ≤ Dth.
Câu 2:
a)Xác đ nh dung sai đ tròn c a m t A và m t B:ị ộ ủ ặ ặ
Ta có TA = es – ei = 0 – (-0,013) = 0,013mm
Ta có TB = es – ei = 0,008 – (-0,008) = 0,016mm
Tra b ng 1.4 Tr.4 (t p BTDSLG) ta có: C p chính xác c a m t A & B là IT6.ả ậ ấ ủ ặ
Tra b ng 2.11 Tr.75 (t p BTDSLG) ta có: ả ậ
Dung sai đ tr c a m t A: Tộ ụ ủ ặ Trụ = 6 (µm)
Dung sai đ tr c a m t B: Tộ ụ ủ ặ Trụ = 8 (µm)
b)Tìm dung sai đ đ ng tr c c a m t B so v i m t A. (1,0đ)ộ ồ ụ ủ ặ ớ ặ
Tra b ng 2.21 Tr.88 (t p BTDSLG) ta có: Dung sai đ đ ng tr c c a m t B soả ậ ộ ồ ụ ủ ặ
v i m t A là 20 (ớ ặ µm)

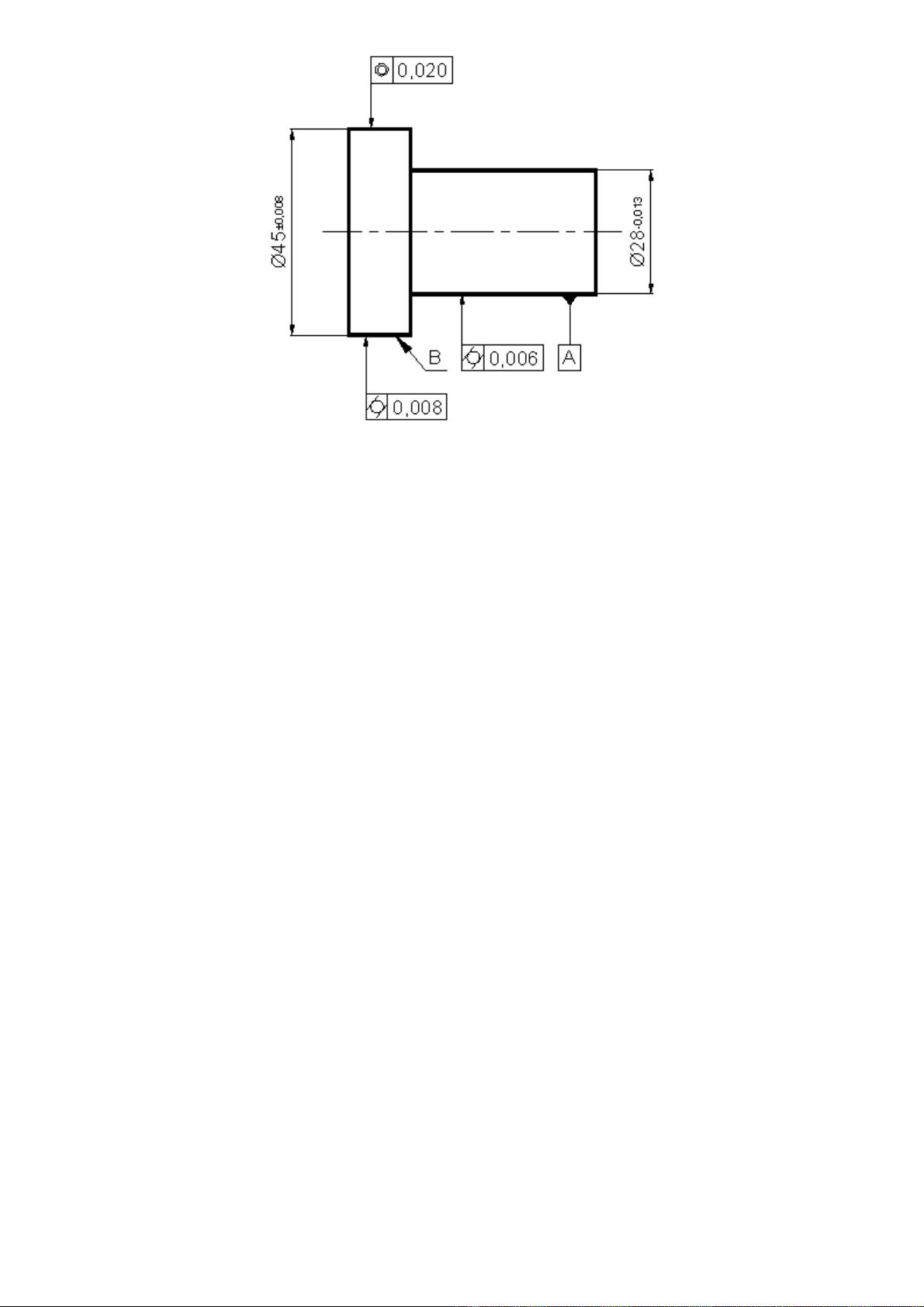

c)Ghi kí hi u dung sai trên b n v .ệ ả ẽ
-4-
Câu 3: (2 đi m)ể Cho l p ghép bi t Dắ ế N = dN = 9mm; Nmax = 28µm; Nmin = 4µm.
a)Ch n ki u l p tiêu chu n cho l p ghép. (0,5đ)ọ ể ắ ẩ ắ
b)Xác đ nh sai l ch gi i h n & dung sai kích th c l , tr c. (0,5đ) ị ệ ớ ạ ướ ỗ ụ
c)V s đ phân b mi n dung sai c a l p ghép. (1,0đ)ẽ ơ ồ ố ề ủ ắ
Gi iả:
Theo đ bài ta có DềN = dN = 9mm; Nmax = 28µm; Nmin = 4µm.
a)Ch n ki u l p tiêu chu n cho l p ghép: Tra b ng 1.42 Tr.63 (t p BTDSLG) taọ ể ắ ẩ ắ ả ậ
có hai ki u l p tiêu chu n là 9H7/r6 & 9R7/h6. đây ta ch n l p ghép 9H7/r6 vì làể ắ ẩ Ở ọ ắ
l p ghép u tiên s d ng.ắ ư ử ụ
b)Xác đ nh sai l ch gi i h n & dung sai kích th c l , tr c. ị ệ ớ ạ ướ ỗ ụ
+L 9H7: Tra b ng 1.14 Tr.20 (t p BTDSLG) ta có: ES = +15ỗ ả ậ µm; EI = 0
Dung sai kích th c l : Tướ ỗ D = ES – EI = 15 – 0 = 15 (µm)
+Tr c 9r6: Tra b ng 1.33 Tr.51 (t p BTDSLG) ta có: es = +28ụ ả ậ µm; ei = +19µm.
Dung sai kích th c tr c: Tướ ụ d = es – ei = 28 – 19 = 9 (µm)

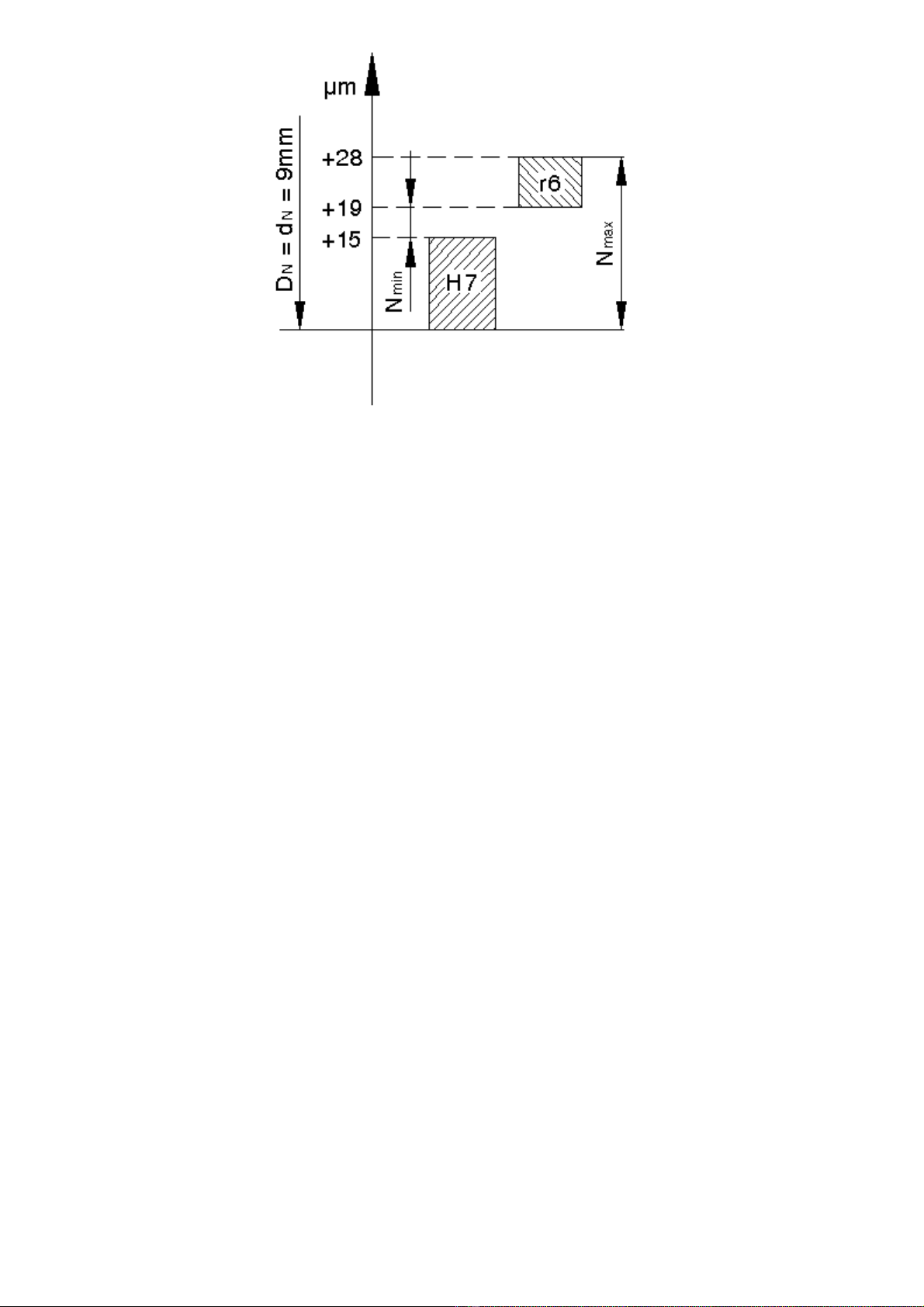

c)V s đ phân b mi n dung sai c a l p ghép Hình v .ẽ ơ ồ ố ề ủ ắ ẽ
-5-
Câu 4: (2 đi m)ể Cho kích th c 20g6 ướ
a)Đ ki m tra kích th c này ta dùng calíp nút hay calíp hàm (0,5đ). ể ể ướ
b)V hình calíp này & tra b ng xác đ nh kích th c đ u Q & KQ c a calípẽ ả ị ướ ầ ủ
(1,0đ).
c)Trình bày ph ng pháp s d ng calíp (0,5đ).ươ ử ụ
Gi iả:
a)Theo đ bài ra kích th c 20g6 là kích th c tr c. Đ ki m tra kích th c tr cề ướ ướ ụ ể ể ướ ụ
ta dùng calíp hàm.
b)V hình calíp hàm & tra b ng xác đ nh kích th c đ u Q & KQ c a calíp.ẽ ả ị ướ ầ ủ
V hình calíp hàm: Hình v .ẽ ẽ
Tra b ng xác đ nh kích th c đ u Q & KQ c a calíp. V i kích th c 20g6. Traả ị ướ ầ ủ ớ ướ
b ng 1.33 Tr.51 (t p BTDSLG) ta có: es = -7ả ậ µm; ei = -20µm
Ta có
dmax = dN + es = 20 + (-0,007) = 19,993mm = đ u Q.ầ
dmin = dN + ei = 20 + (-0,020) = 19,980mm = đ u KQ.ầ
c)Ph ng pháp s d ng calíp: ươ ử ụ
Tr c tiên lau s ch chi ti t c n ki m tra & calíp. Đút chi ti t vào đ u qua (Q)ướ ạ ế ầ ể ế ầ
c a calíp n u l t thì nh n s n ph m, n u không l t thì kích th c còn d chuy n chiủ ế ọ ậ ả ẩ ế ọ ướ ư ể
ti t sang khâu s a ch a. Sau đó đút chi ti t đã đ t đ u qua (Q) c a calíp vào đ uế ử ữ ế ạ ở ầ ủ ầ
không qua (KQ) c a calíp n u không qua thì s n ph m đ t yêu c u, n u đút l t quaủ ế ả ẩ ạ ầ ế ọ
thì kích th c b h t, chi ti t b lo i.ướ ị ụ ế ị ạ
