CNC FIBER LASER CUTTING
OPERATION PROCEDURE
QUY TRÌNH VẬN HÀNH
MY CẮT CNC LASER SỢI QUANG
TABLE OF CONTENT/ MỤC LỤC
I. PURPOSE/ MỤC ĐÍCH .............................................................................................................2
II. SCOPE/ PHẠM VI ....................................................................................................................2
III. APPLICABLE REFERENCES/ TÀI LIỆU THAM KHẢO ...........................................................2
IV. OVERVIEW AND ABBREVIATIONS/ TỔNG QUAN VÀ VIẾT TẮT ..........................................2
4.1 OVERVIEW/ TỔNG QUAN .............................................................................................................................. 2
4.2 ABBREVIATION/ VIẾT TẮT............................................................................................................................11
V. CONTENT/ NỘI DUNG ........................................................................................................... 11
5.1 FLOWCHART/ LƯU ĐỒ ................................................................................................................................11
5.2 PROCEDURE INTERPRETATION/ DIỄN GIẢI QUY TRÌNH ..............................................................................12
VI. BẢO TRÌ BẢO DƯỠNG MÁY ................................................................................................. 23
Mr. DƯƠng 0356151517
2
I. PURPOSE/ MỤC ĐÍCH
Dng lm ti liu hưng dn thao tc cho vic s dng my ct laser
Dng lm bng tiêu chun cho vic ct tole trên my laser
II. SCOPE/ PHẠM VI
p dng cho th vn hnh my ct laser
p dng ni b công ty v cho cc phng ban khc thc hin
III. APPLICABLE REFERENCES/ TÀI LIỆU THAM KHẢO
Hưng Dn S Dng Máy Ct Fiber Laser V1.1- Công ty TNHH Ton Đc Lc
Hưng Dn S Dng Phần Mềm Cypcut V1.1- Công ty TNHH Ton Đc Lc
IV. OVERVIEW AND ABBREVIATIONS/ TỔNG QUAN VÀ VIẾT
TẮT
4.1 OVERVIEW/ TỔNG QUAN
Máy cắt laser fiber: là máy áp dng công ngh ct laser tiên tiến bằng cách
dùng các nguyên tố đất hiếm YAG đưc phân tán trong si fiber (si quang). Khi chiếu
ánh sáng kích thích vào si fiber các nguyên tố đất hiếm phát ra tia laser ngay trong si
fiber v sau đó đưc dn trc tiếp đến mỏ ct laser mà không cần qua cc gương phn
xạ nên có hiu suất chuyển đổi năng lưng cao. Nên fiber laser có hiu suất ct, chất
lưng và tiết kim hơn nhiều so vi laser Co2 hay laser YAG.

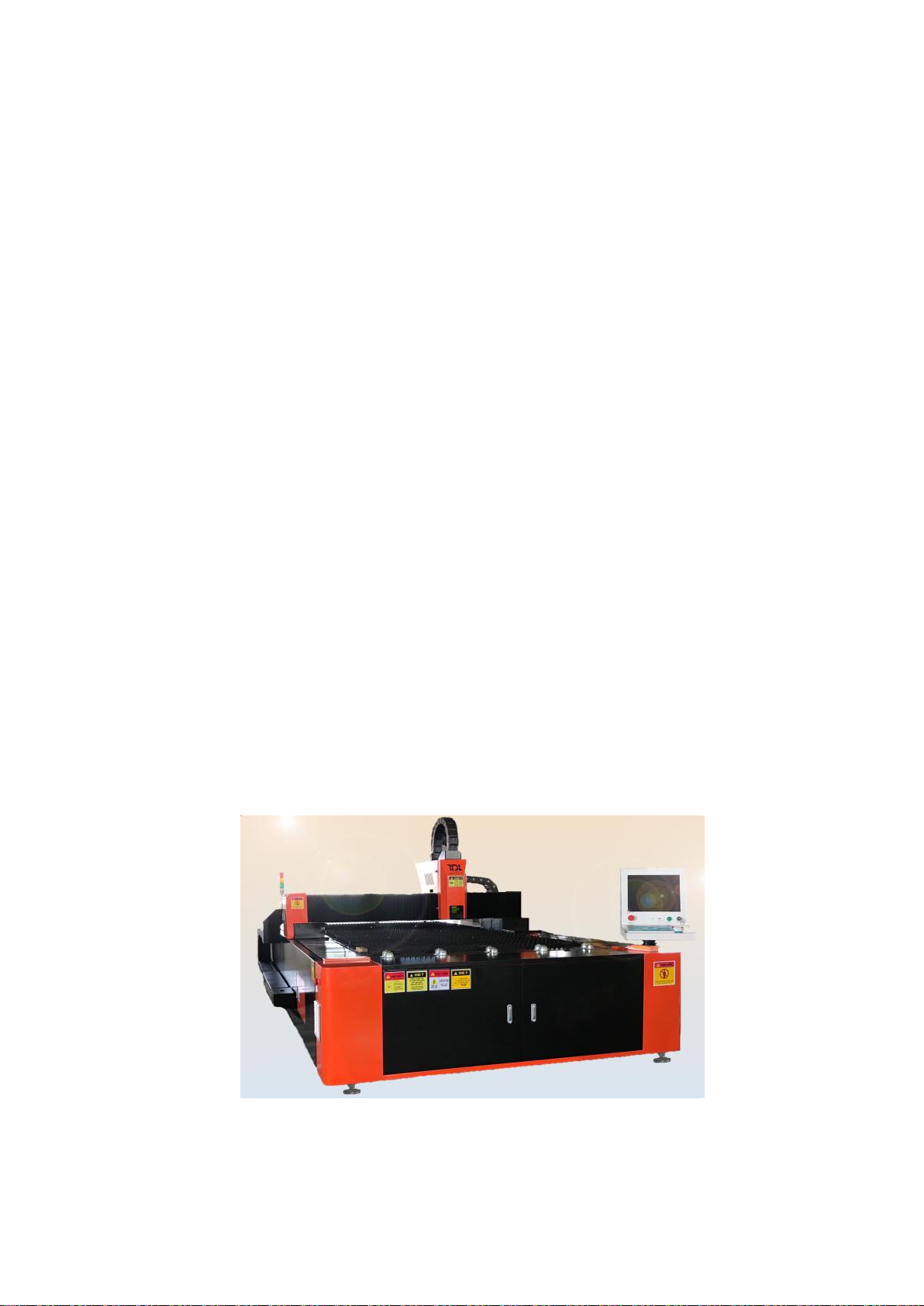

Hnh 1: My ct Fiber Laser CNC
Nguyên lý cắt laser: là dùng mt chùm tia có năng lưng cao đưc sinh ra bởi
nguồn phát tia laser, sẽ chiếu tp trung điểm lên bề mặt vt liu phôi. Chùm tia này làm
Mr. DƯƠng 0356151517
3
nóng phôi vt liu đến nhit đ nóng chy và sẽ tạo ra mt vùng bị nóng chy ở thể lỏng.
Khi đó s dng mt vòi khí đồng trc vi chùm tia, xối thẳng vào vùng nóng chy, đy
vt chất nóng chy ra khỏi bn phôi, không những vy mt số phôi kim loại, dòng khí này
có có tác dng đy nhanh quá trình ct bằng tác đng hóa học hay lý học của nó vi vt
liu.

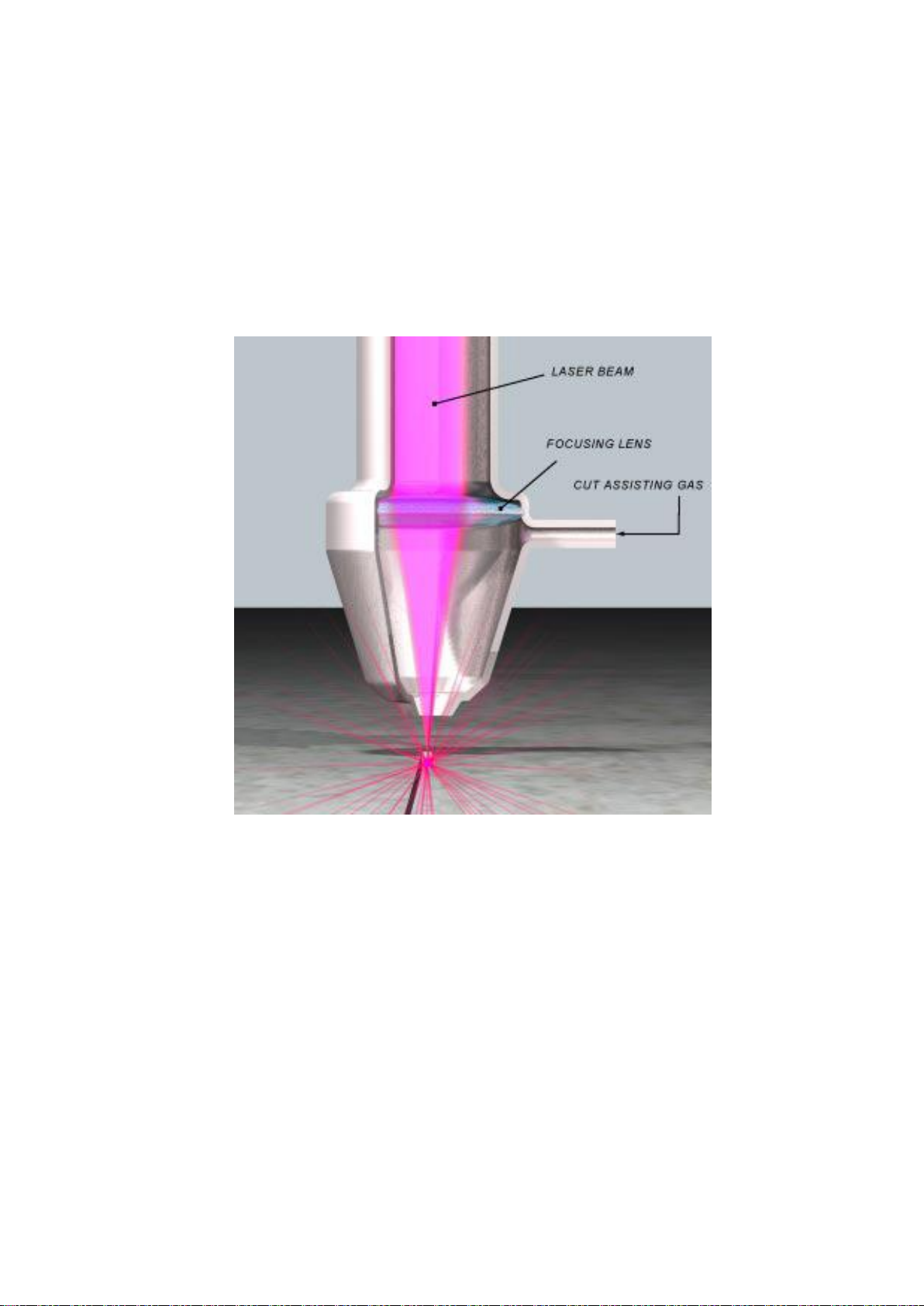

Hình 2: Mô phỏng nguyên lý ct laser
Ứng Dụng:
Ct Laser Fiber phù hp để ct thép không gỉ, thép cacbon, thép hp kim, nhôm,
đồng, titan, kim loại tấm, ống....
Ứng dng trong rất nhiều ngnh như: Đin, đin t, cơ khí, thiết bị y tế, hàng
không, ô tô, máy móc chính xác, ngành trang trí ni ngoại thất và qung cáo, đồ trang
sức,....
Cấu tạo:
My ct laser si quang có 2 phần chính l phần my cnc để điều khiển mỏ ct
chạy theo bn vẽ v phần nguồn laser.
Mr. DƯƠng 0356151517
4

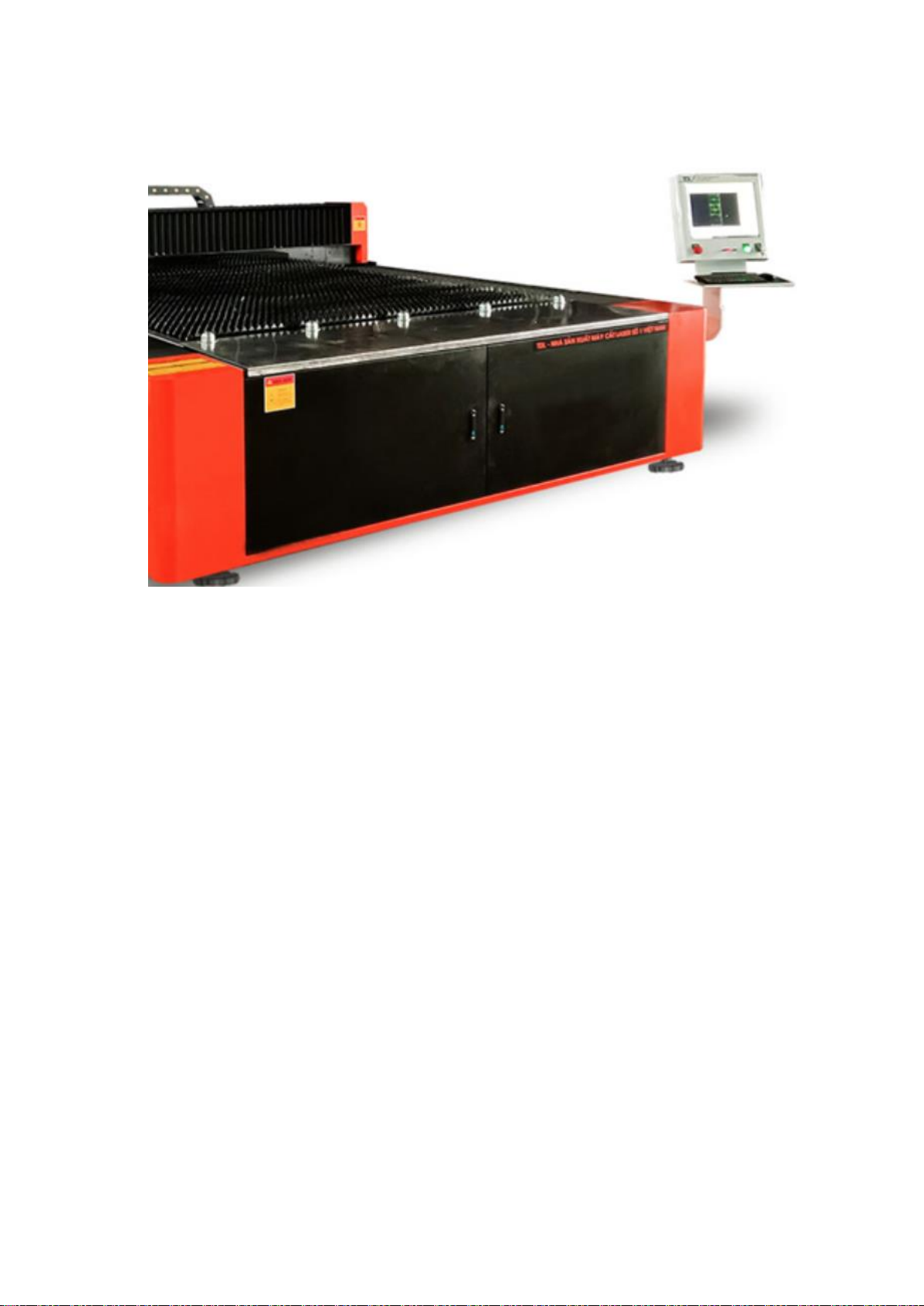

Hình 4: Phần my cnc để điều khiển đầu ct laser
Mr. DƯƠng 0356151517
5
Thông số kỹ thut cơ bn máy Fiber Laser CNC 6020

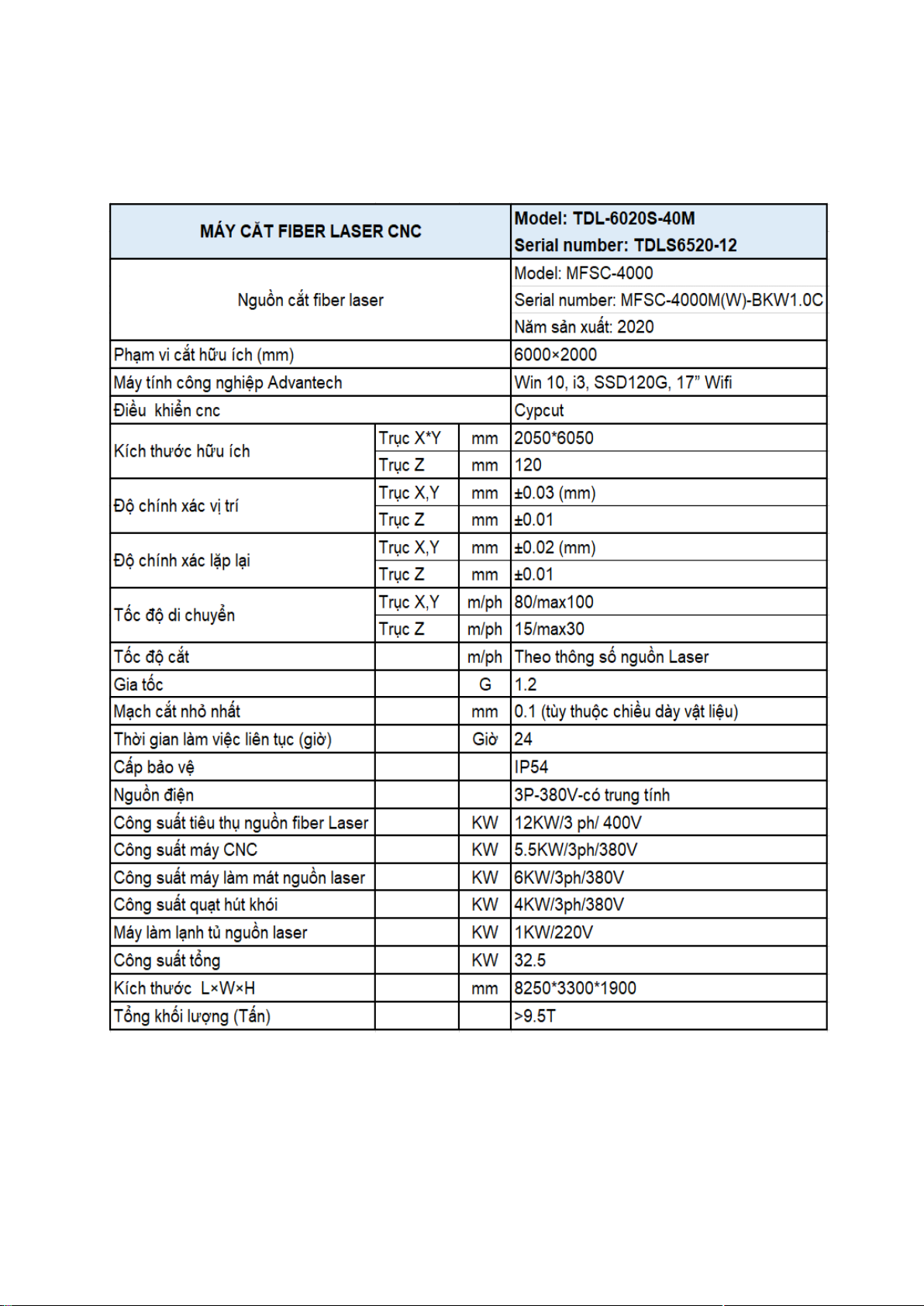

Bảng 1: Thông số kỹ thuật cơ bản máy Fiber Laser CNC 6020
