ĐỀ 04: THIẾT KẾ HỆ THỐNG DẪN ĐỘNG BĂNG TẢI

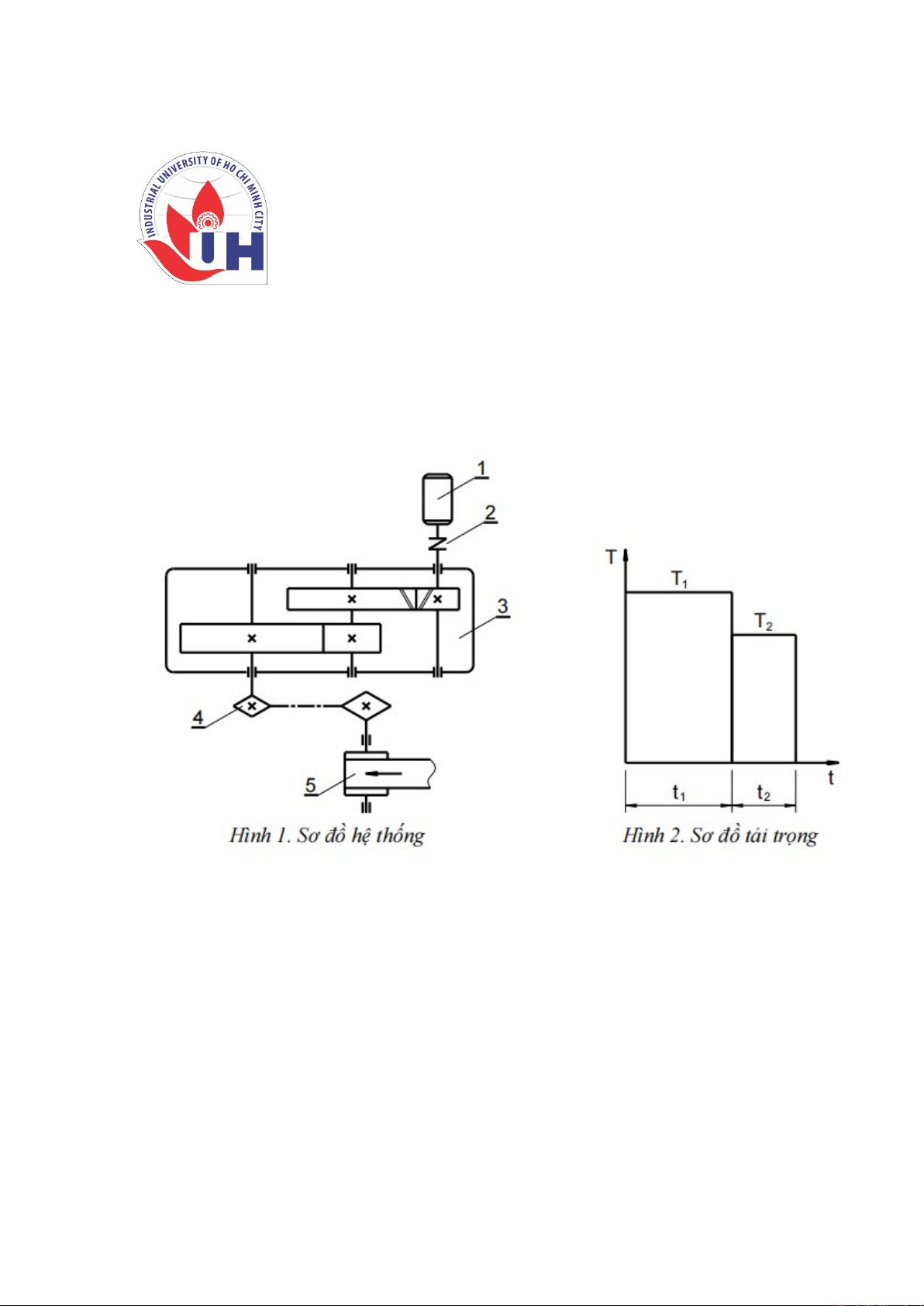

Hệ thống dẫn động gồm:
1. Động cơ điện
2. Khớp nối
3. Hộp giảm tốc
4. Bộ truyền xích
5. Băng tải
Số liệu thiết kế:
Lực vòng trên băng tải, F (N): 5800
Vận tốc băng tải, v (m/s): 0,9
Đường kính tang dẫn, D (mm): 350
Thời gian phục vụ, L (năm): 6
Hệ thống quay một chiều, làm việc 2 ca, tải va đập nhẹ.
Trang 2 / 68
Nhóm 4 GVHD: Phạm Thanh Tuấn
(1 năm làm việc 300 ngày, 1 ca làm việc 8 giờ)
Chế độ tải: T1 = T t1 = 30
T2 = 0,5T t2 = 10
YÊU CẦU:
01 thuyết minh, 01 bản vẽ lắp A0, 01 bản vẽ chi tiết.
NỘI DUNG THUYẾT MINH:
2. Tìm hiểu hệ thống truyền động.
3. Chọn động cơ và phân phối tỉ số truyền cho hệ thống truyền động.
4. Tính toán thiết kế các chi tiết máy:
Tính toán thiết kế bộ truyền ngoài
Tính toán thiết kế các bộ truyền trong hộp giảm tốc
Tính toán thiết kế trục và then
Chọn ổ lăn và khớp nối
Thiết kế vỏ hộp giảm tốc
5. Chọn dầu bôi trơn, bảng dung sai lắp ghép.
6. Tài liệu tham khảo.
BẢNG SỐ LIỆU
Phương
án
F
(N)
v
(m/s)
D
(mm)
L
(năm)
T1
(Nmm)
T2
(Nmm)
t1
(giây)
t2
(giây)
17 5800 0,9 350 6 T 0,5T 30 10
Trang 3 / 68
Nhóm 4 GVHD: Phạm Thanh Tuấn
LỜI NÓI ĐẦU
Thiết kế phát triển những hệ thống truyền động vấn đề cốt lõi trong
khí, mặt khác một nền nông nghiệp phát triển không thể thiếu một nền cơ khí hiện đại.
vậy, việc thiết kế cải tiến những hệ thống truyền động công việc rất quan
trọng trong công cuộc hiện đại hóa đất nước. Hiểu biết, nắm vững vận dụng tốt
thuyết vào thiết kế các hệ thống truyền động những yêu cầu rất cần thiết đối với
sinh viên.
Trong cuộc sống ta thể bắt gặp các hệ thống truyền động khắp nơi thể
nói nó đóng một vai trò quan trọng trong cuộc sống cũng như sản xuất. Đối với các hệ
thống truyền động thường gặp thì hộp giảm tốc bộ phận không thể thiếu. Đồ án
môn học chi tiết máy giúp ta tìm hiểu thiết kế hộp giảm tốc, qua đó ta thể củng
cố lại kiến thức đã học trong các môn học như Động lực học máy, Chi tiết máy, Sức
bền vật liệu, Vẽ kỹ thuật khí, thuyết tĩnh-động học giúp sinh viên cái
nhìn tổng quan hơn về thiết kế khí. Hộp giảm tốc một trong những bộ phận điển
hình công việc thiết kế giúp ta làm quen với các chi tiết bản như bánh răng,
lăn, then,... thêm vào đó, quá trình thực hiện thể hoàn thiện bổ sung kỹ năng vẽ
autocad, điều rất cần thiết đối với sinh viên. Từ đây cộng với kiến thức chuyên ngành
nhóm em sẽ tiếp cận được với hệ thống thực thế, cái nhìn tổng quan hơn đề chuẩn
bị cho đồ án tốt nghiệp.
Đề tài của nhóm em thiết kế hệ thống dẫn động băng tải, hộp giảm tốc khai
triển. Đồ án được thực hiện trong khoảng thời ngắn. đây chỉ những bước đầu đi
vào thực tế, tìm hiểu về lĩnh vực cơ khí, kiến thức của em còn hạn chế. Do vậy, không
tránh khỏi những thiếu sót, em mong nhận được những ý kiến đóng góp quý báu của
Thầy các bạn học cùng lớp để kiến thực của em trong lĩnh vực này được hoàn
thiện hơn.
Nhóm chúng em xin trân trọng cảm ơn thầy Phạm Thanh Tuấn !!!
Trang 4 / 68
Nhóm 4 GVHD: Phạm Thanh Tuấn
Mục lục
