L I NÓI Đ UỜ Ầ
Trong quá trình s n xu t t i các nhà máy, khu công nghi p t p trung hi n nay khâuả ấ ạ ệ ậ ệ
đ nh l ng vô cùng quan tr ng. Khâu đ nh l ng giúp xác đ nh chính xác kh i l ngị ượ ọ ị ượ ị ố ượ
nguyên v t li u, thành ph m và bán thành ph m tronng s n xu t. Các thi t b đ nhậ ệ ẩ ẩ ả ấ ế ị ị
l ng có m t trong h u h t các khâu trong h th ng, công đo n s n xu t: cung ng t nượ ặ ầ ế ệ ố ạ ả ấ ứ ồ
tr nguyên v t li u, c p li u cho t ng giai đo n, cân và đóng gói s n ph m…ữ ậ ệ ấ ệ ừ ạ ả ẩ
T đ ng đi u khi n giám sát các quá trình s n xu t nói chung và cân đ nh l ng nóiự ộ ề ể ả ấ ị ượ
riêng là m t trong nh ng u tiên hàng đ u c a cac doanh nghi p nh m nâng cao năngộ ữ ư ầ ủ ệ ằ
su t h giá thành s n ph m, gi m chi phí ho t đ ng tăng c ng kh năng c nh tranhấ ạ ả ẩ ả ạ ộ ườ ả ạ
trong quá trình h i nh p hi n nay.ộ ậ ệ
Nh ng ng d ng và l i ích c a h th ng cân đ nh l ng là r t l n vì v y em đã l aữ ứ ụ ợ ủ ệ ố ị ượ ấ ớ ậ ự
ch n đ tài “ thi t k h th ng cân đ nh l ng”. Thông qua nh ng tìm hi u c a em vọ ể ế ế ệ ố ị ượ ữ ể ủ ề
h th ng cân đ nh l ng còn nhi u thi u sót mong nh n đ c s đánh giá và góp ý c aệ ố ị ượ ề ế ậ ượ ự ủ
th y cô.ầ
Page 1
Em xin trân thành c m n !ả ơ
Hà n i, ngày tháng năm 2014ộ
PH N 1: T NG QUAN V Đ TÀIẦ Ổ Ề Ề
CH NG 1: GI I THI U H TH NG CÂN Đ NH L NGƯƠ Ớ Ệ Ệ Ố Ị ƯỢ
1.1 Gi i thi u chungớ ệ
Cùng v i s phát tri n kinh t , s m r ng s n xu t công nghi p ng d ng c a hớ ự ể ế ự ở ộ ả ấ ệ ứ ụ ủ ệ
th ng cân đ nh l ng ngày càng l n. Yêu c u cho h th ng ngày càng đòi h i đ chìnhố ị ượ ớ ầ ệ ố ỏ ộ
xác cao, s n l ng l n. Nh ng ng d ng c a h th ng cân đ nh l ng là r t nhi u, emả ượ ớ ữ ứ ụ ủ ệ ố ị ượ ấ ề
đã chon cân đ nh l ng trong khâu đ nh l ng bán thành ph m nhà máy s n xu t th cị ượ ị ượ ẩ ả ấ ứ
ăn chăn nuôi là h ng tìm hi u sâu v đ tài c a mình.ướ ể ề ề ủ
1.1.1S n xu t th c ăn chăn nuôiả ấ ứ
Th c ăn chăn nuôi là m t nhân t quan tr ng trong phát tri n chăn nuôi. n c taứ ộ ố ọ ể Ở ướ
hi n nay đã và đang s d ng th c ăn chăn nuôi h n h p công nghi p bên c nh s d ngệ ử ụ ứ ỗ ợ ệ ạ ử ụ
th c ăn chăn nuôi truy n th ng. Th c ăn công nghi p c n s n xu t t i các nhà máy th cứ ề ố ứ ệ ầ ả ấ ạ ứ
ăn chăn nuôi quy mô l n v i h th ng t đ ng hóa trong đó có h th ng cân t đ ngớ ớ ệ ố ự ộ ệ ố ự ộ
trong ph i tr n nguyên li u th c ăn. Vi c áp d ng cân đ nh l ng trong khâu s n xu tố ộ ệ ứ ệ ụ ị ượ ả ấ
giúp gi m lao đ ng , nâng cao hi u qu , gi m chi phí s n xu t h giá thành s n ph mả ộ ệ ả ả ả ấ ạ ả ẩ
chăn nuôi.
Page 2
Th c ăn chăn nuôi g m nhi u thành ph n v i t l khác nhau vì v y cân đ nh l ngứ ồ ề ầ ớ ỷ ệ ậ ị ượ
c n đ m b o tính chính xác và hi u qu .ầ ả ả ệ ả

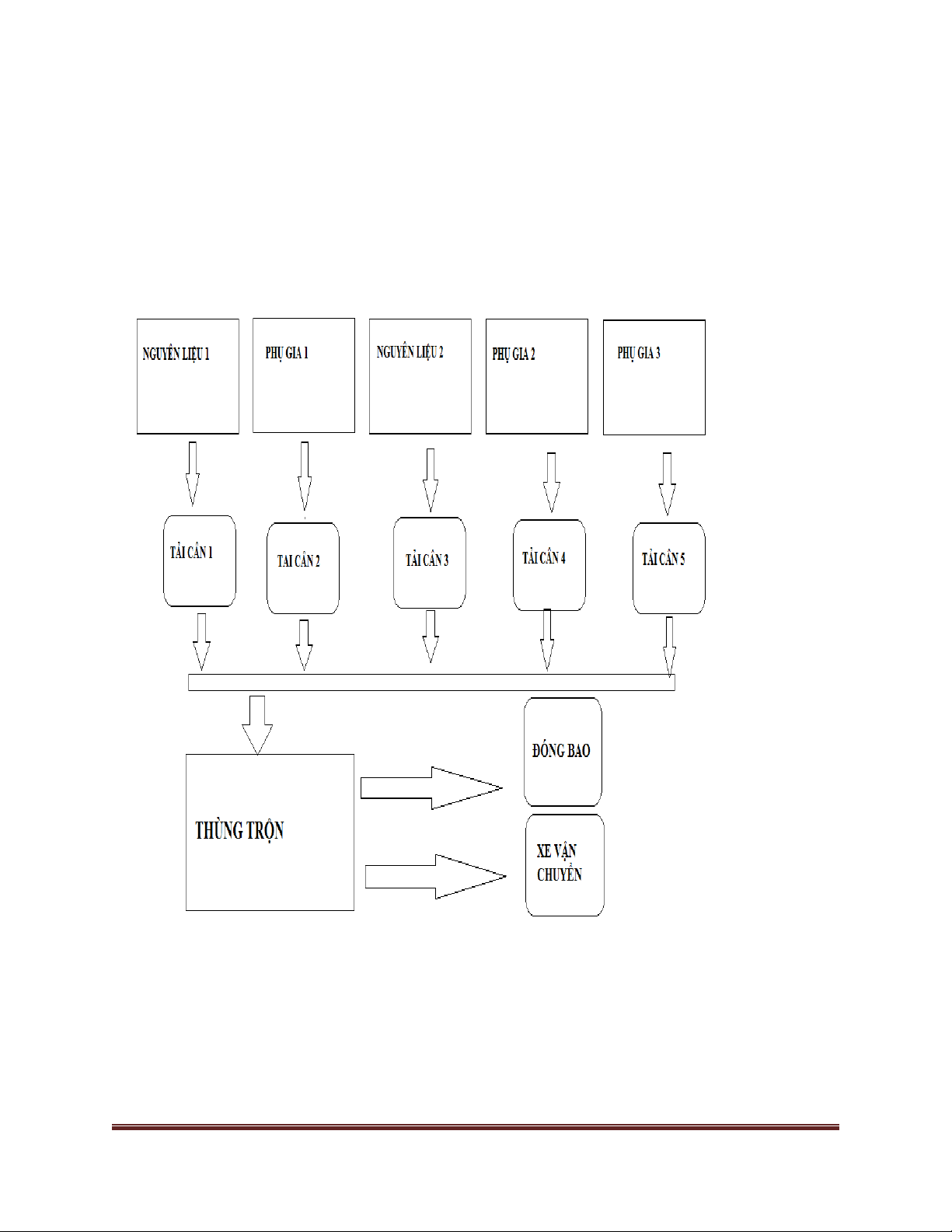

1.1.2 S Đ CÔNG NGHƠ Ồ Ệ
Page 3
CH NG 2: THI T BƯƠ Ế Ị
2.1. T NG QUAN V THI T B CH TH KH I L NG:Ổ Ề Ế Ị Ỉ Ị Ố ƯỢ
Thi t b ch th kh i l ng (đ u cân) có nhi u lo i, do nhi u hãng s n xu t khácế ị ỉ ị ố ượ ầ ề ạ ề ả ấ
nhau. Tuỳ m i lo i và yêu c u cho t ng công vi c mà đ u cân có nhi u ch c năng khácỗ ạ ầ ừ ệ ầ ề ứ
nhau. Tuy nhiên các ch c năng c b n c a m t đ u cân v n là l y tín hi u đi n áp tứ ơ ả ủ ộ ầ ẫ ấ ệ ệ ừ
loadcell, bi n đ i A/D, x lý và hi n th kh i l ng cân đ c ra đèn Led 7 đo n ho cế ổ ử ể ị ố ượ ượ ạ ặ
màn hình tinh th l ng, có th truy n d li u v máy tính ho c ra máy in. Ngoài ra cònể ỏ ể ề ữ ệ ề ặ
có các ch c năng nh “Auto Zero”, “Tare”, “Clear”,… Đ th c hi n các ch c năng nhứ ư ể ự ệ ứ ư
trên v i đ chính xác cao, đ u cân ph i có m t b ngu n chu n n đ nh c p choớ ộ ầ ả ộ ộ ồ ẩ ổ ị ấ
loadcell và A/D. Thông th ng A/D s d ng là lo i 16 bits ho c cao h n s cho đ phânườ ử ụ ạ ặ ơ ẽ ộ
gi i là l n h n m t ph n 65536 (216) và nh v y đ chính xác s r t cao. Ngoài b viả ớ ơ ộ ầ ư ậ ộ ẽ ấ ộ
x lý đ m nh, đ u cân nh t thi t ph i có b nh đ l u tr s li u sau khi cân ch nh.ử ủ ạ ầ ấ ế ả ộ ớ ể ư ữ ố ệ ỉ
Ngoài ra tuỳ theo yêu c u c a tr m cân mà có th có thêm thi t b hi n th t xaầ ủ ạ ể ế ị ể ị ừ
hay không.
Sau đây gi i thi u hình nh m t s đ u cân và thi t b hi n th t xa trong th c t :ớ ệ ả ộ ố ầ ế ị ể ị ừ ự ế
Page 4
Hình 2.1: Gi i thi u hình nh m t s lo i đ u cân có trong th c tớ ệ ả ộ ố ạ ầ ự ế
2.1.1. Đ c đi m đ u cân BDI –9301:ặ ể ầ
- Đi u ch nh hoàn toàn dùng k thu t s làm cho vi c ch nh đi m 0 và đ nh b cề ỉ ỹ ậ ố ệ ỉ ể ị ướ
cân (span) tr nên d dàng. Không c n ph i n p và xoá tr ng l ng đ t m t cách liênở ễ ầ ả ạ ọ ượ ặ ộ
t c.ụ
- Có 16 hàm ch c năng đ c đi u ch nh thông qua 16 phím nh n. Có th s d ngứ ượ ề ỉ ấ ể ử ụ
cho r t nhi u ng d ng cân tĩnh cũng nh cân đ ng.ấ ề ứ ụ ư ộ
- Cho phép kh i đ ng l i các giá tr m c đ nh t o b i nhà s n xu t khi có s c đ iở ộ ạ ị ặ ị ạ ở ả ấ ự ố ố
v i ho t đ ng bình th ng.ớ ạ ộ ườ
- Ch c năng ki m tra h th ng s ki m tra t ng b ph n c a h th ng đ b o đ mứ ể ệ ố ẽ ể ừ ộ ậ ủ ệ ố ể ả ả
ho t đ ng đúng.ạ ộ
- Hai ch ng trình ch a các giá tr nh : Final Weight (SETPOINT), Upper Limit (HI),ươ ứ ị ư
Lower Limit (LO), Preliminary Weight (PRELIM) và t m bù r i t do (FreeFall) có thầ ơ ự ể
đ c l u tr .ượ ư ữ
2.1.2. Gi i thích cách ch nh cân:ả ỉ
- Ch nh đ phân gi i: Kh i l ng hi n th lên màn hình thì d aỉ ộ ả ố ượ ể ị ự vào đ phân gi i này.ộ ả
Đây là kho ng thay đ i nh nh t mà thi t b có th nh n bi t đ c. Ví d n u đ t đả ổ ỏ ấ ế ị ể ậ ế ượ ụ ế ặ ộ
phân gi i nh nh t là 1 thì thi t b s hi n th cách nhau 1 đ n v nh là 101, 102, 103.…ả ỏ ấ ế ị ẽ ể ị ơ ị ư
N u đ phân gi i nh nh t là 2 thì s hi n th 100, 102, 104… Có th l a ch n đ phânế ộ ả ỏ ấ ẽ ể ị ể ự ọ ộ
gi i này là 1, 2, 5, 10, 20 hay 50 và đ c gi i h n theo kh i l ng t i đa đ c cho trongả ượ ớ ạ ố ượ ố ượ
catalogue c a BDI-9301.ủ
- Ch nh Zero: Đây là cách ch nh khi trên bàn không có v t c n ỉ ỉ ậ ầ cân. Th c hi n vi cự ệ ệ
này là đ BDI-9301 bi t đ c m t giá tr c s đ so sánh v i kh i l ng thêm vào. Cóể ế ượ ộ ị ơ ở ể ớ ố ượ
th ph i ch nh Zero theo m t ch ng trình th ng xuyên đ tránh nh h ng c a vi cể ả ỉ ộ ươ ườ ể ả ưở ủ ệ
thay đ i theo nhi t đ hay các nh h ng khác.ổ ệ ộ ả ưở
- Kh i l ng t i đa: Đây là cách ch nh kh i l ng l n nh t màố ượ ố ỉ ố ượ ớ ấ ng i s d ngườ ử ụ
mu n cân. Đi u này ph thu c vào t i tr ng c a loadcell hay là nh ng gi i h n khác màố ề ụ ộ ả ọ ủ ữ ớ ạ
ng i dùng đ t. Đ phân gi i s ph thu c vào kh i l ng l n nh t này.ườ ặ ộ ả ẽ ụ ộ ố ượ ớ ấ
- Cân ch nh b c cân (Span Calibration): V i vi c ch nh Zero nh m ỉ ướ ớ ệ ỉ ằ m c đích đ t giáụ ặ
tr ban đ u là không, cân ch nh b c cân là xác đ nh đi m gi i h n mà có th cân đ cị ầ ỉ ướ ị ể ớ ạ ể ượ
(kh i l ng l n nh t). Đi u này là đ cho BDI-9301 bi t hai đ u mút mà có th cânố ượ ớ ấ ề ể ế ầ ể
đ c chính xác. BDI-9301 s tính toán giá tr cân đ c n u kh i l ng c n cân n mượ ẽ ị ượ ế ố ượ ầ ằ
trong hai gi i h n này. Tuy nhiên, trong th c t có th dùng các kh i l ng chu n đớ ạ ự ế ể ố ượ ẩ ể
cân ch nh cho vi c này mà không nh t thi t ph i dùng kh i l ng t i đa (nh ng kh iỉ ệ ấ ế ả ố ượ ố ư ố
l ng chu n càng g n gi i h n l n nh t thì cho k t qu càng chính xác).ượ ẩ ầ ớ ạ ớ ấ ế ả
- S dĩ c n cân ch nh Zero là đ A/D đ c giá tr sai l ch đi n áp ban đ u khi khôngở ầ ỉ ể ọ ị ệ ệ ầ
có v t gì trên bàn cân. Ch nh b c cân là cho A/D bi t đ c giá tr đi n áp ng v iậ ở ỉ ướ ế ượ ị ệ ứ ớ
m tộ kh i l ng chu n đ t lên bàn cân. T đó, b x lý s l y hi u s hai giá tr đi nố ượ ẩ ặ ừ ộ ử ẽ ấ ệ ố ị ệ
