CHƯƠNG 1
CÁC KHÁI NIỆM CƠ BẢN TRONG MẠCH ĐIỆN
Giới thiệu:
Để khảo sát các thiết bị điện cần phải tìm ra qui luật các qui luật của các hiện tượng, các
quá trình điện từ xảy ra trong thiết bị đó và xác định các thông số trạng thái, thông số đặc
trưng của quá trình, đồng thời tìm cách mô tả qui luật bằng phương trình liên hệ giữa các
thông số, để có được việc đó ta đưa mô hình mạch mạch điện vào để đánh giá
Mục tiêu:
-Phân tích được nhiệm vụ, vai trò của các phần tử cấu thành mạch điện như: nguồn điện,
dây dẫn, phụ tải, thiết bị đo lường, đóng cắt...
- Giải thích được cách xây dựng mô hình mạch điện, các phần tử chính trong mạch
điện. Phân biệt được phần tử lý tưởng và phần tử thực.
- Phân tích và giải thích được các khái niệm cơ bản trong mạch điện, hiểu và vận
dụng được các biểu thức tính toán cơ bản.
- Rèn được tính cẩn thận, phương pháp học tư duy và nghiêm túc trong công việc.
Nội dung chính:
1.1. Mạch điện và mô hình
1.1.1. Mạch điện.
Mạch điện là tập hợp các thiết bị điện nối với nhau bởi dây dẫn tạo thành những
vòng kín để dòng điện chạy qua. Mạch điện gồm ba phần cơ bản: Nguồn điện, phụ tải và
dây dẫn.
Ví dụ: Sơ đồ mạch điện đơn giản.
Rd

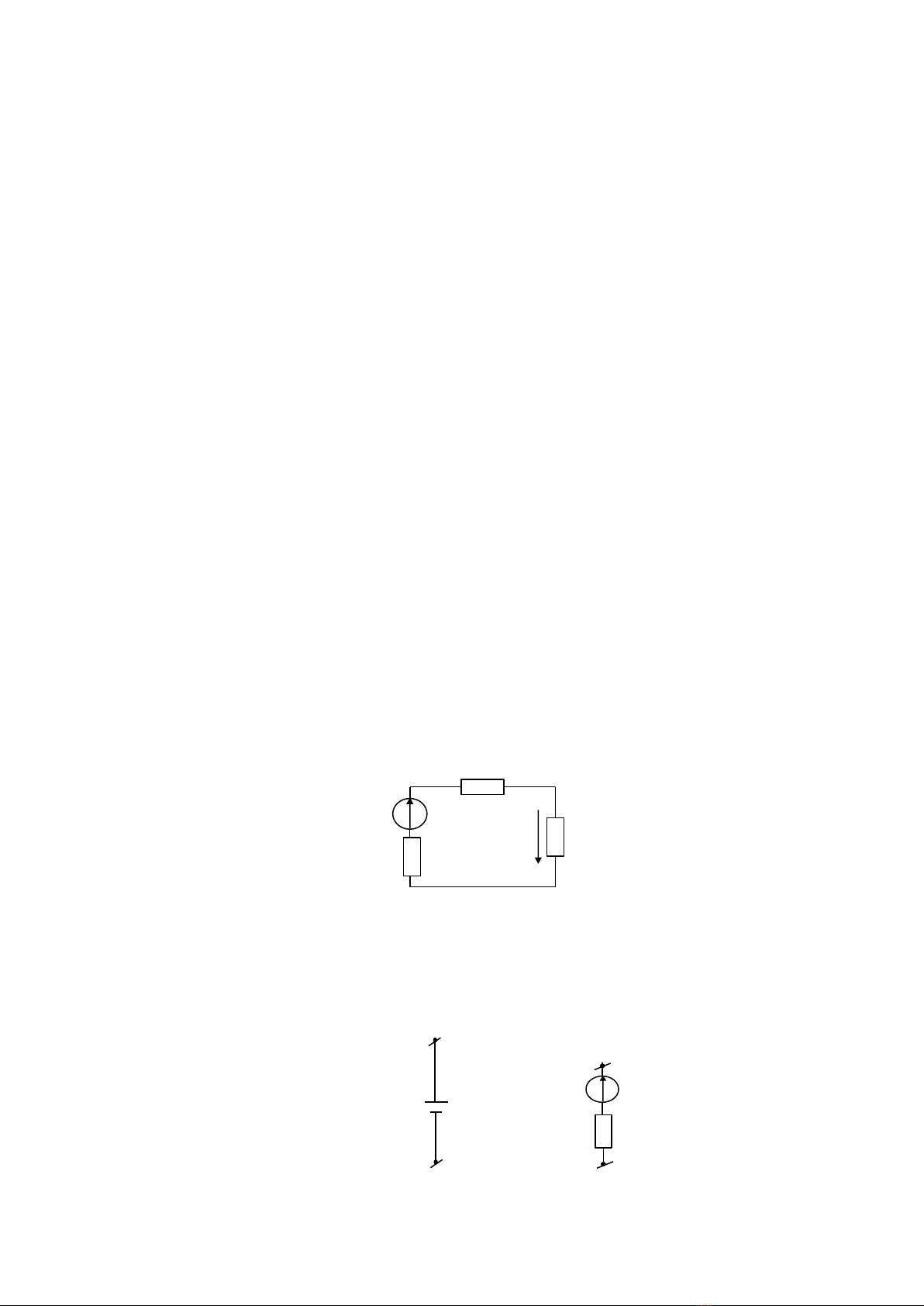

Hình 1.1. Sơ đồ mạch điện đơn giản
* Nguồn điện: Là thiết bị biến đổi các dạng năng lượng như cơ năng, hóa năng v.v…
thành điện năng. Ví dụ: Máy phát điện, pin, ắc qui v.v…
- Ký hiệu:
E E
+
_ r0
Hình 1.2. Ký hiệu nguồn điện
E
R
t
I
+
r
o
+
_
