Trạng thái của môi trường hoạt tính: rắn,lỏng khí ,plasma,.. Vùng phổ của bước sóng laser: vùng khả kiến ,vùng tử ngoại, etc. Phương pháp bơm (kích thích): bơm quang học ,bơm điện etc. Các đặc tính của bức xạ laser: laser liên tục,laser xung,laser khả kiến… Số mức năng lượng tham gia vào quá trình phát laser: 3 mức, 4 mức.

Chủ đề:

Bình luận(0) Đăng nhập để gửi bình luận!

Lưu

Nội dung Text: Laser khí

Nguyễn Thị Quỳnh Liên Nguyễn Thị Thu Hằng Phạm Ngọc Chẩn Đỗ Thị Huệ Nguyễn Thị Minh Đạt Đặng Bốn

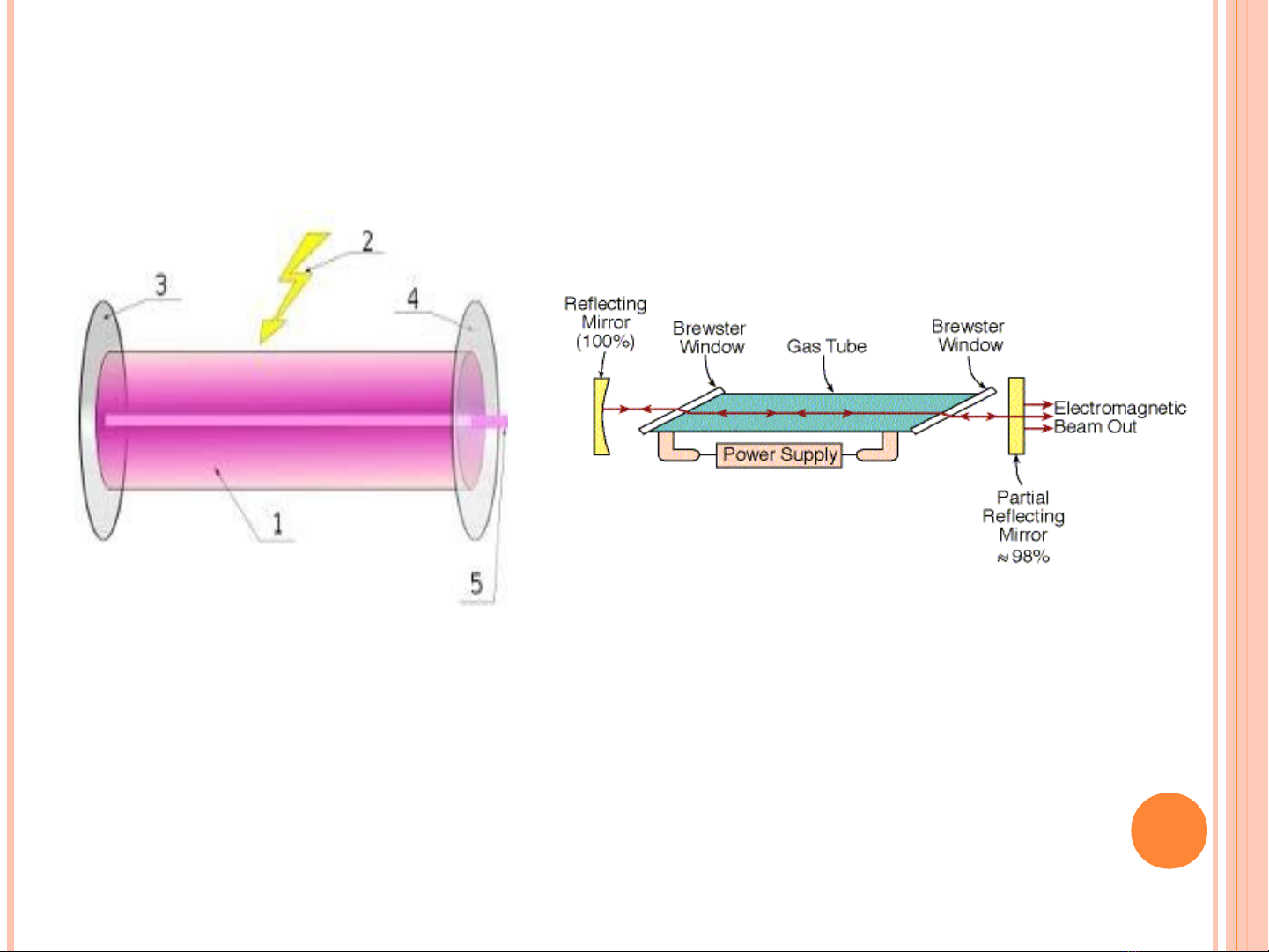

SƠ LƯỢC VỀ LASER 1.Buồng cộng hưởng (vùng bị kích thích) chứa môi trường hoạt chất 2.Nguồn bơm (năng lượng được bơm vào vùng bị kích thích) 3.Gương phản xạ toàn phần 4.Gương bán mạ 5.Tia laser
 Các tiêu chí phân loại:  Trạng thái của môi trường hoạt tính: rắn,lỏng khí ,plasma,..  Vùng phổ của bước sóng laser: vùng khả kiến ,vùng tử ngoại, etc.  Phương pháp bơm (kích thích): bơm quang học ,bơm điện etc.  Các đặc tính của bức xạ laser: laser liên tục,laser xung,laser khả kiến…  Số mức năng lượng tham gia vào quá trình phát laser: 3 mức, 4 mức.
I. Giới thiệu chung. II. Đặc điểm, tính chất. III.Nguyên lý hoạt động IV. Một số ứng dụng.
Laser phát chủ yếu trong chế độ liên tục có nhiều ứng  dụng kỹ thuật  Sử dụng nguồn bơm điện là chủ yếu  Hầu hết nguyên tố ở trạng thái khí đều có thể phát laser.  Rất nhiều nguyên tử, phân tử có thể phát laser.  Ưu điểm so với laser khác : dễ chế tạo ,cấu trúc phổ năng lượng của khí phân tử hay nguyên tử được nghiên cứu kỹ  Vùng bước sóng khá rộng từ tử ngoại đến hồng ngoại,có thể đạt công suất lớn  Laser khí đầu tiên (HeliumNeon laser) được chế tạo năm 1961, một năm sau khi laser đầu tiên trên thế giới ra đời (laser Ruby). Laser khí đầu tiên (HeliumNeon laser) phát bước  sóng vùng hồng ngoại gần (1152,27 nm, Near Infra Red).

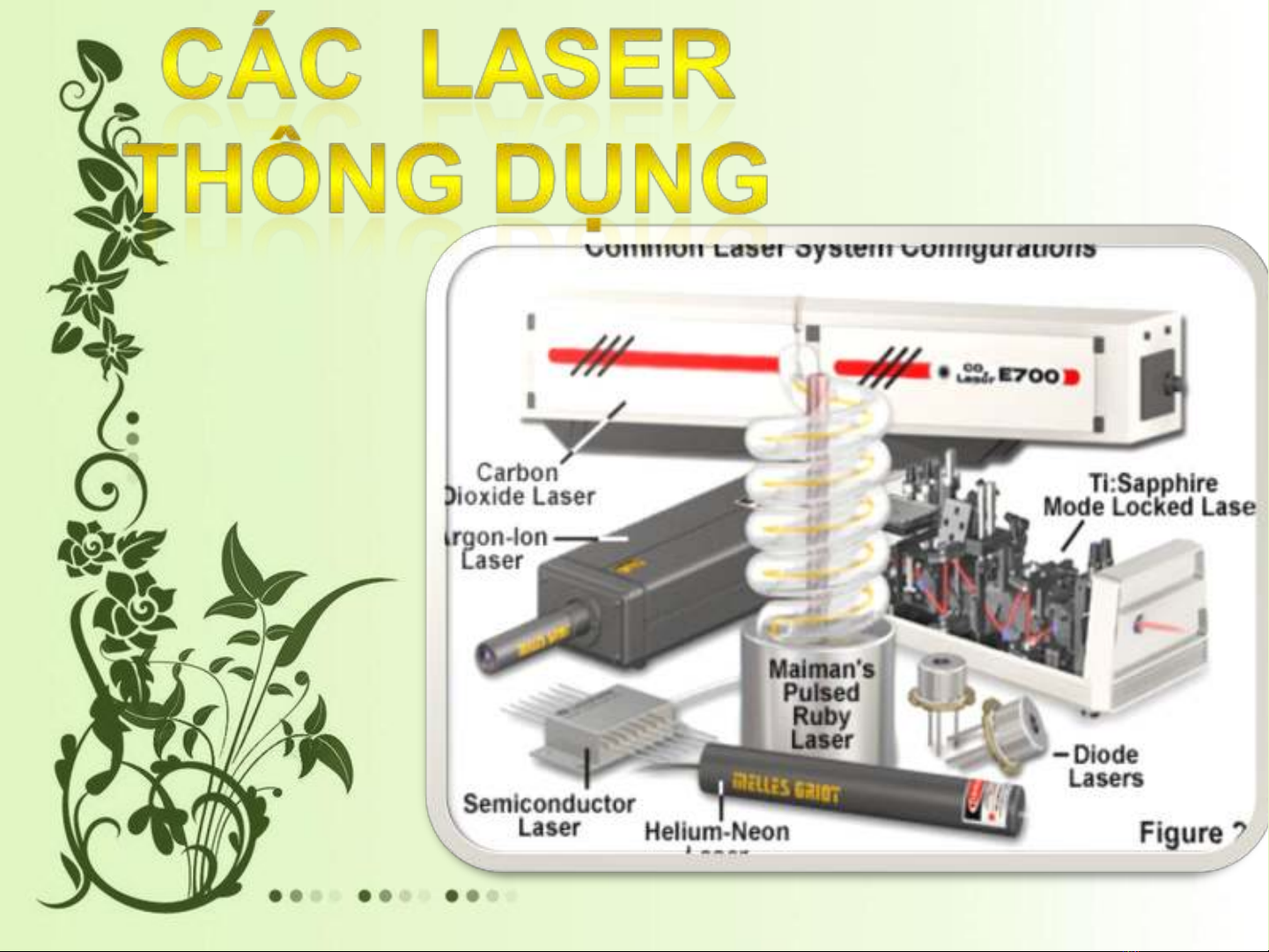

Một số hệ laser khí thông dụng Laser nguyên tử (He-Ne) Laser phân tử (N2, CO2) Laser hơi kim loại (Au, Cu) Laser Excimer  Một số hệ laser khí thông dụng  Laser nguyên tử (HeNe)  Laser phân tử (N2, CO2)  Laser hơi kim loại (Au, Cu)  Laser Excimer
BƯỚC SÓNG CỦA MỘT SỐ LOẠI LASER KHÍ
KÍCH THÍCH (BƠM) Có 2 kỹ thuật chính: Phóng điện ( Electrical Discharge ) Bơm quang học ( Optical Pumping )
Giới thiệu chung LASER He-Ne  HeliumNeon laser là laser phổ biến nhất trong (cho đến gần đây, khi diode laser ra đời).  Do Ali Javan, William Bennet Jr. và Donald Herriot tại Bell Labs phát minh lần đầu năm
NGUYÊN LÝ HOạT ĐộNG Môi trường hoạt tính (  active medium) là khí hiếm Neon (Ne), và là laser 4 mức (khí He là khí đệm) Có 2 mức siêu bền có vai  trò là các mức laser trên, và 2 hai mức laser dưới. Do đó, có thể phát ra vài bước sóng laser. Các bước sóng chính:  0.6328 [µm] (632.8 nm); 1.152 [µm], 3.3913 [µm]; • Vai trò của khí He: tăng hiệu suất bơm (~200 lần) nhờ hiệu ứng truyền năng lượng: – He hấp thụ tốt sóng bơm – He có mức năng lượng 13 kích thích tương tự mức kích thích của Ne
IV. ỨNG DụNG CủA LASER HENE: ĐịNH HƯớNG VÀ XÁC ĐịNH Vị TRÍ .  - Do có tính định hướng và tần số rất cao nên tia laser có ưu thế đặc biệt trong thông tin liên lạc vô tuyến ( như truyền thông tin bằng cáp quang, vô tuyến định vị, điều khiển tàu vũ trụ…)
ĐọC MÃ VạCH GHI ĐĨA CD
Y HọC: Lợi dụng khả năng có thể tập trung năng lượng của chùm tia laser vào một vùng rất nhỏ tia laser được dùng dẫn đường cho dao mổ co2
+ ĐIềU TRị GIảM ĐAU: TRONG ĐềU TRị GIảM ĐAU, LASER HE-NE TÁC DụNG LÊN THầN KINH NGOạI BIÊN, LÀM GIảM TốC Độ TRUYềN CủA THầN KINH CảM GIÁC, DO ĐÓ LÀM GIảM ĐAU. + CAI NGHIệN BằNG CHÂM CứU LASER HE-NE. Người ta sử dụng nhiệt của tia laser để chữa một số bệnh ngoài da
. TRONG THẩM Mỹ,CÔNG NGHệ PHUN XĂM
+ vũ khí hiện đại + laser còn dùng để đo khoảng cách 3.TRONG QUÂN Sự các mục tiêu quân sự ,
 Carbon dioxide laser (CO2 laser) do LASER Kumar Patel tại Bell Labs phát minh năm 1964. Là một trong những laser  được ứng dụng rộng rãi nhất Là một trong những laser liên  tục có công suất lớn nhất hiện nay. Hiệu suất bơm khá cao: ~ 20%.  Phát vùng hồng ngoại, từ 9.4  đến 10.6 µ m. Môi trường hoạt tính là  Nguồn bơm điện 
