Các linh ki n bán d n công ệ ẫ
Các linh ki n bán d n công ệ ẫ
su tấ
su tấ
1. Diode công su t:ấ
1. Diode công su t:ấ
Diode công su t chia làm 2 lo i :ấ ạ
Dùng cho t n s công nghi p (diode ch nh l u)ầ ố ệ ỉ ư
Diode dùng cho m ch đóng ng t t n s cao.ạ ắ ầ ố

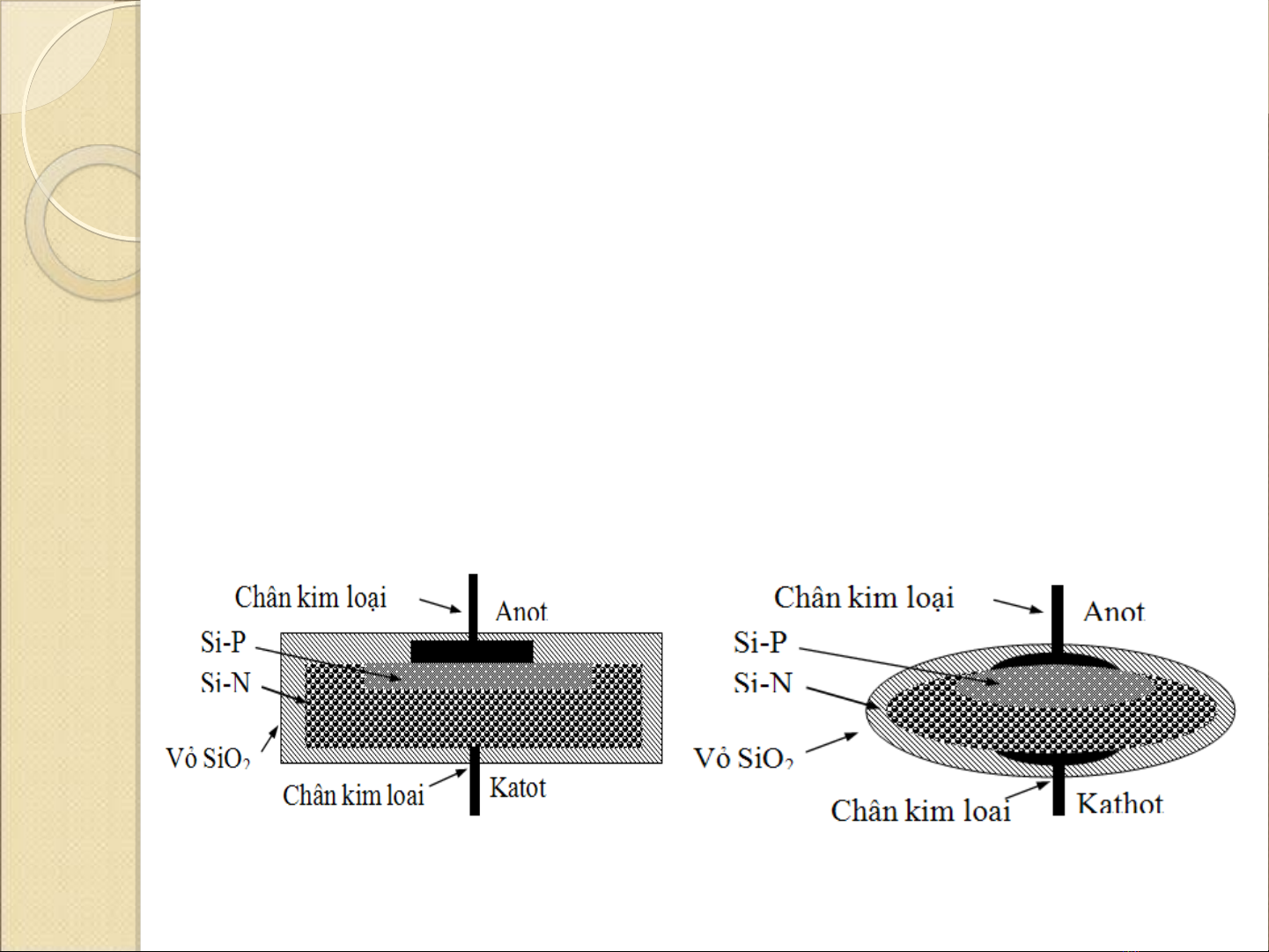

Diode công su t do 2 l p v t li u bán d n P-N ghép l i ấ ớ ậ ệ ẫ ạ
thành. S m t ghép đ t t i hàng ch c Cm2, v i m t đ ặ ạ ớ ụ ớ ậ ộ
dòng đi n 10A/mm2ệ
1. Diode công su t:(tt)ấ
1. Diode công su t:(tt)ấ

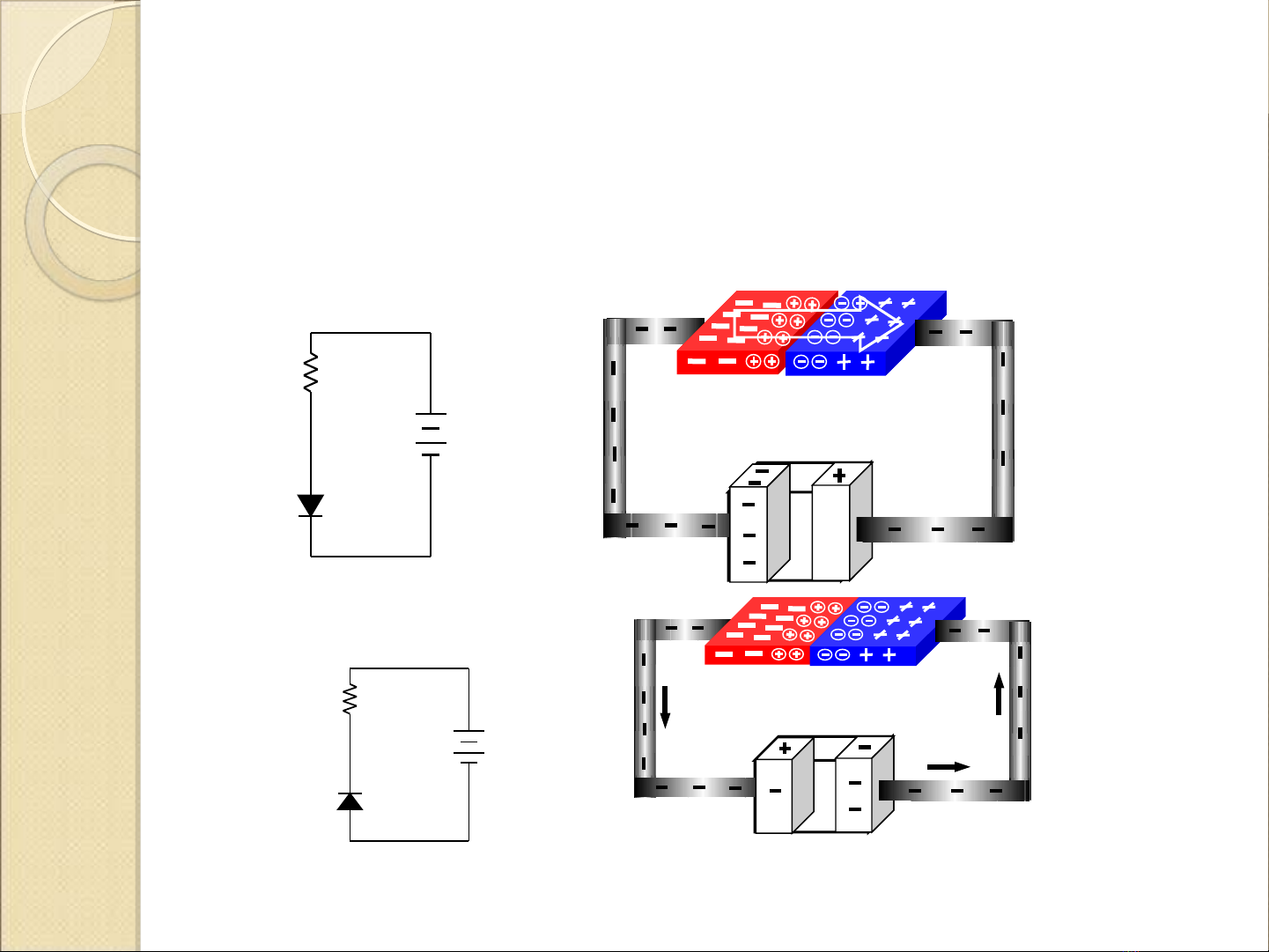

S phân c c c a m t ghép P-Nự ự ủ ặ
Phân c c thu nự ậ
.
R
D
Vcc> 0,6V
V c c
R
D
Phân c c ngh chự ị
1. Diode công su t:(tt)ấ
1. Diode công su t:(tt)ấ
góc ph n t th nh t: Ở ầ ư ứ ấ
Dòng đi n l n, s t áp nhệ ớ ụ ỏ
góc ph n t th ba:Ở ầ ư ứ
Dòng rò nh , đi n áp ng c l nỏ ệ ượ ớ
Thông s :ố
Iđm – dòng đi n đ nh m c, hi n ệ ị ứ ệ
nay dòng đi n l n nh t c a m t ệ ớ ấ ủ ộ
diod công su t t i 7000Aấ ớ
∆U – s t áp thu n; S t áp c a ụ ậ ụ ủ
diod trong kho ng (0,7 - 2)Vả
∆P – t n hao công su tổ ấ
∆P = ∆U.I (đ n hàng kW)ế
Tcp- nhi t đ làm vi c cho phép; T i l p ti p giáp kho ng 200ệ ộ ệ ạ ớ ế ả 0C
UN - đi n áp ng c; Trong kho ng (50-4000)Vệ ượ ả
Irò – dòng đi n rò, hàng trăm mAệ
I
U
+-
+
-
ILV
1. Diode công su t:(tt)ấ
1. Diode công su t:(tt)ấ

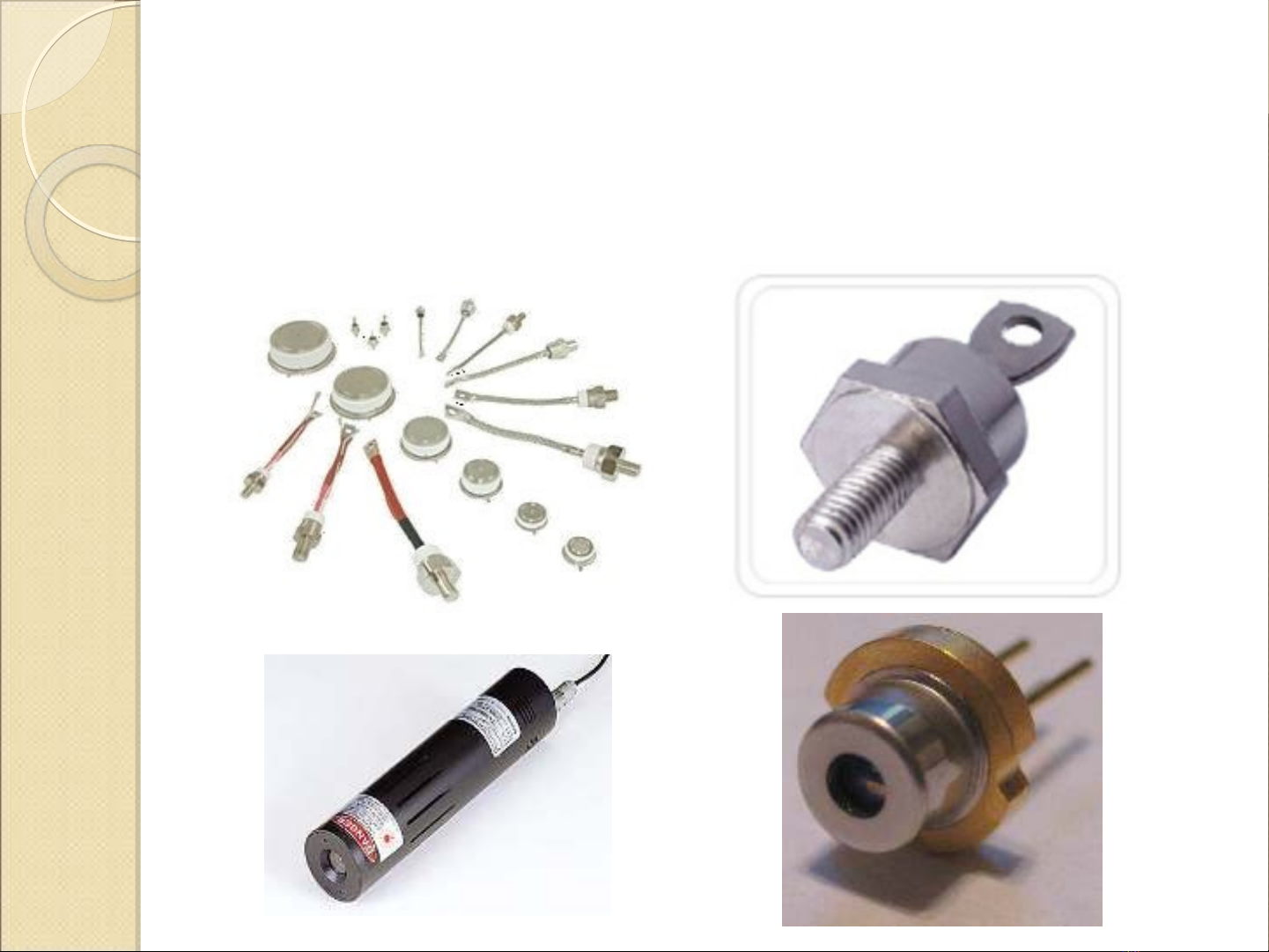

M t s diode công su t trong th c t :ộ ố ấ ự ế
