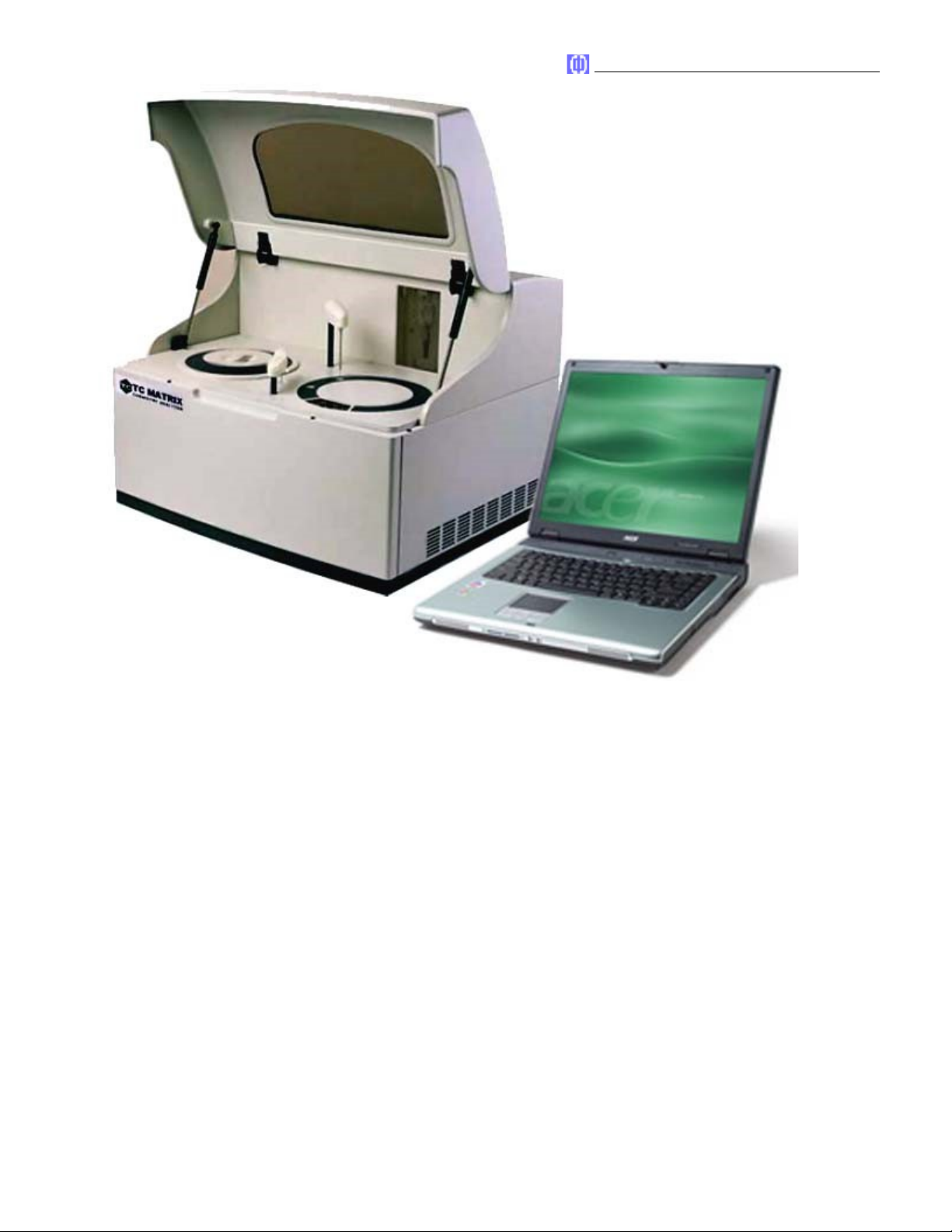

teco diagnostics máy sinh hoá tự động tc matrix
Dung Phuong Medical Equipment Co. Ltd Công ty tnhh trang thiết bị y tế Dũng Phương Dung Phuong Medical Equipment Co. Ltd Địa chỉ: P5E9, Phương Mai, Đống Đa, Hà Nội, Việt Nam Tel: (844) 5.762.191/5.763.525; Fax: (844) 5.762.548 Email:dungphuongmco@hn.vnn.vn 2
Dung Phuong Medical Equipment Co. Ltd 1. Mô tả hệ thống 1.1 Phần cứng Bao gồm các chi tiết: máy phân tích, máy vận hành, phần đầu ra, các phấn thay thế và có thể tiêu dùng 1.1.1 Máy phân tích Bao gồm: 3 4 5 1 6 7 8 9 2 Chú thích hình vẽ 1) Công tắc nguồn chính (MAIN POWER) 6) Đĩa phản ứng 2) Công tắc nguồn (Power) 7) Thanh trộn 3) Nắp máy 8) Thân máy chính 4) Xilanh 9) Đĩa hoá chất/mẫu 5) Bộ phân phối a) Đĩa mẫu/chất thử: giữ các ống mẫu và các bình chất thử. Đĩa gồm 2 vòng: đĩa mấu trên vòng bên ngoài, đĩa chất thử trên vòng bên trong. Đĩa mẫu có 40 vị trí đặt ống mẫu và đĩa chất thử có 40 vị trí đặt bình chất thử. Trên đĩa chất thử thì vị trí số 39 dành cho chất tẩy và vị trí 40 cho nước cất. Đĩa mẫu có thể giữ các ống mẫu như sau: cốc mẫu nhỏ và ống li tâm: ống 12 x 68,5; ống 12 x 99, ống 12,7 x 75 và ống 12,7 x 100. Đĩa chất thử có thể giữ 2 loại ống của công ty là 40 ml và 20 ml. Đĩa mẫu/chất thử được bố trí trong ngăn mẫu/chất thử có máy lạnh để giữ nhiệt độ ở 4 150C b) Bộ phân phối: bao gồm đầu dò, cánh tay và rotor. Đầu dò hút một lượng mẫu từ ống mẫu đã định hoặc từ bình chất thử đã định sau đó phân phối chúng đến các cuvette đã định trên đĩa phản ứng. Sau khi phân phối xong, đầu dò di chuyển để rửa sạch. Thể tích mấu: 3 l 45 l, độ chính xác 0,5 l Thể tích chất thử: 30 l 450 l, độ chính xác 1 l 3
Dung Phuong Medical Equipment Co. Ltd Bộ phân phối có thể làm ấm trước chất thử, phát hiện mức mẫu/chất thử, theo dõi mức và bảo vệ chống va chạm theo chiều đứng. c) Bộ trộn: bao gồm thanh trộn, cánh tay và rotor. Thanh trộn nhào trộn cẩn thận hỗn hợp phản ứng (chất thử và mẫu) trong cuvette. Sau khi trộn nó di chuyển ra để rửa sạch. Với xét nghiệm 1 chất thử thì bộ trộn bắt đầu làm việc sau khi mẫu được phân phối vào cuvette. Với xét nghiệm 2 chất thử, bộ trộn làm việc sau khi mẫu hoặc chất thử thứ 2 được phân phối vào cuvette. d) Đĩa phản ứng: giữ các cuvette mà mẫu phản ứng với các chất thử và đọc phép đo màu. Đĩa phản ứng có thể giữ 8 mảng cuvette (80 cuvette). Trong quá trình phân tích, đĩa phản ứng sẽ quay đến vị trí phân phối hoặc vị trí trộn khi cần. Việc đọc phép đo màu khi cuvette riêng biệt đi qua từ đầu đến cuối trục quang học. Các cuvette có thể dùng loại: loại dùng 1 lần; loại 5 x 6 x 30 mm (dẫn quang 5mm); 900 l (có thể giữ 180500 l hỗn hợp phản ứng) Đĩa phản ứng được đặt trong buồng nhiệt độ có điều chỉnh để giữ nhiệt độ không đổi 370C 0,30C e)Hệ thống quang học: bố trí trong phần phân tích để đo độ hấp thụ của hỗn hợp phản ứng trong cuvette. Hệ thống quang học có 9 bước sóng: 340nm, 405nm, 450nm, 510nm, 546nm, 578nm, 630nm, 670nm, 700nm (chọn thêm) 1.1.2 Máy vận hành: là máy tính với phần mềm điều khiển máy sinh hoá. Nó quản lý thao tác của phần phân tích cũng như hoạt động và xử lý dữ liệu 1.1.3 Phần đầu ra: là máy in để in kết quả xét nghiệm và các dữ liệu khác. 1.2 Phần mềm Giao diện phần mềm điều khiển như sau: 1) Vùng trạng thái hệ thống: hiển thị trạng thái hệ thống, nhiệt độ hiện thời của đĩa phản ứng và thời gian hiện thời 2) Vùng các nút nhỏ: nhấp nút ? sẽ hiển thị chỉ dẫn vận hành; nhấp nút v sẽ hiển thị phiên bản phần mềm. 3) Vùng nút nhóm: hiển thị nhóm nút bao gồm History(diễn trình), Reagent (chất thử), Calibration (hi ệu chuẩn), QC, Statu (trạng thái), Statitics(thống kê), Setup (cài đặt) và Maintenance (bảo dưỡng). Khi nhấp vào nút nhóm thì trang công việc liên quan sẽ hiển thị. 4

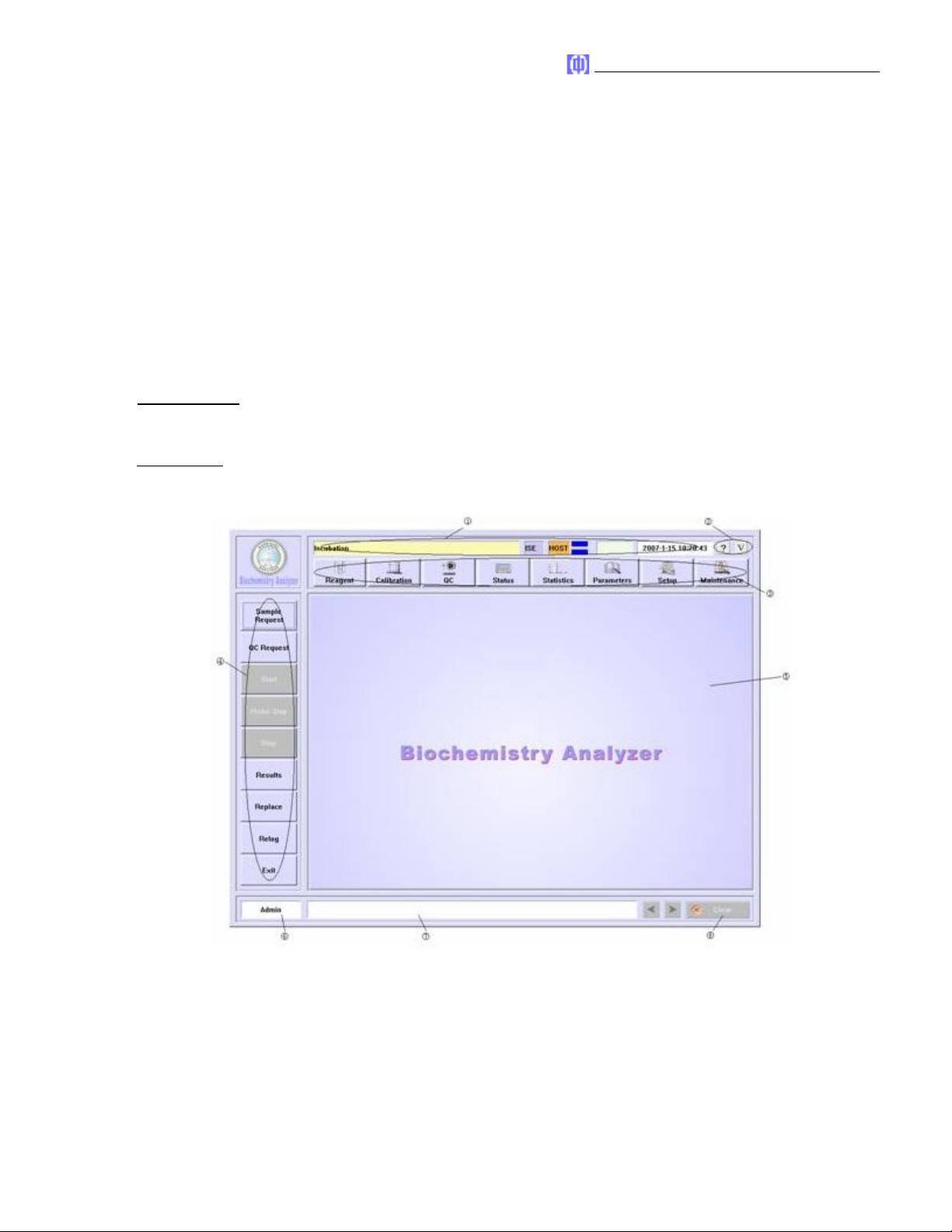

Dung Phuong Medical Equipment Co. Ltd 4) Vùng các nút tắt: bao gồm Sample Request (yêu cầu mẫu), QC Request (yêu cầu QC), Start (bắt đầu), Probe Stop (dừng đầu dò), Stop(dừng lại), Current Results(các kết quả hiện thời), Replace(thay thế), Relog và Exit (thoát ra). 5) Vùng trang làm việc: hiển thị giá trị và đồ thị cho các thông số, thủ tục và kết quả 6) Vùng người vận hành: hiển thị tên người vận hành hiện thời 7) Vùng thông báo cảnh báo: hiển thị thông báo lỗi và cảnh báo 8) Nút xoá (clear): xoá các nội dung hiển thị trong vùng thông báo cảnh báo. 3. Các thao tác cơ bản 3.1 Hàng ngày 3.2 Chuẩn bị phân tích 3.2.1 Kiểm tra trước khi bắt đầu 1. Kiểm tra điện áp nguồn đúng như điện áp máy sinh hoá 2. Kiểm tra các thành phần trong các khối máy sinh hoá, khối điều khiển và máy in. Đảm bảo chúng nối đúng và đảm bảo. Các dây nguồn các khối máy đã cắm điện. 3. Kiểm tra lượng giấy in chuẩn bị cho máy in 4. Đảm bảo chất tẩy ở vị trí 39 và đủ nước cất ở vị trí 40 trên đĩa hoá chất. Ghi chú: Công ty chúng tôi xác định chất tẩy như sau: Acid: 0,1 mol/l axit clohydric Kiềm: 0,5% (V/V) nước javen Không trộn chất tẩy acid với chất tẩy kiềm 5. KIểm tra đấu nối nước đã khử ion 6. KIểm tra đấu nối nước thải 7. KIểm tra xilanh 8. KIểm tra đầu dò 9. KIểm tra thanh trộn. 10. KIểm tra lượng nước đã khử ion hoá còn lại 11. Đảm bảo bình chứa chất thải là rỗng. 3.2.2 Bật máy 1) Bật MAIN POWER đến vị trí ON 2) Đặt Power đến vị trí ON 3) ấn nút nguồn trên màn hình máy tính 4) ấn nút nguồn trên máy tính 5) ấn nút nguồn trên máy in 3.2.3 Khởi động phần mềm điều hành 1. Sau khi đã nhập vào hệ điều hành Windows, kích chuột kép lên biểu tượng nút tắt của phần mềm điều hành trên desktop hoặc chọn chương trình phần mềm điều hành từ [START] để khởi động phần mềm điều hành. Sau khi khởi động, máy sẽ tự động kiểm tra hệ điều hành và độ phân giải của hệ thống, đóng screen saver, kiểm tra cấu hình màu, khởi tạo dữ liệu và thử máy in. Khi kiểm tra xong, một hộp thoại sẽ hiện ra yêu cầu bạn vào tên người dùng và mật khẩu, sau đó kích OK. (Độ phân giải màn hình là 1024x768; Cấu hình màu phải ít nhất 8 bit; Tên người dùng là “Admin” giống như mật khẩu khởi tạo.) 2. Chọn cổng serial từ Serial Port trong hộp thoại Startup, sau đó kích Start để khởi tạo hệ thống. Sau đó, thao tác theo màn hình nhắc cho đến khi màn hình chính của phần mềm điều hành hiển thị. 3.2.4 Cài đặt máy sinh hoá Đặt các thông số cơ bản của hệ thống và từ điển dữ liệu. Kích vào Setup để vào màn hình setup, kích tiếp System vào màn hình System để cài đặt các thông số cơ bản và từ điển cho máy sinh hoá. Có 5 mục: Basis, ISE, Barcode, LIS và Dictionary 5
Dung Phuong Medical Equipment Co. Ltd Giải thích các thông số trên màn hình Basis Thông số Mô tả Number of Rgt. Disks số đĩa hoá chất thực tế Number of Samp. số đĩa mẫu thựcc tế Disks Wash When Started số lần máy sinh hoá sẽ rửa đầu dò, thanh trộn mỗi lần khởi động máy up Wash When Shut số lần máy sinh hoá sẽ rửa đầu dò, thanh trộn mỗi lần tắt máy Down Reagent Alarm Limit số xét nghiệm có thể làm khi hoá chất không đủ máy sẽ báo động Dilution Ratio Tỷ lệ pha loãng mẫu khi tự động chạy lại (rerun). Nó trong khoảng 4 150 Sample Volume Thể tích mẫu được hút khi chạy lại tự động. Nó nằm từ 3 l 45 l Test Order Thứ tự mẫu được phân tích. Có 4 tuỳ chọn: By Request Order, By Optimal Time, By Test and By Sample (theo yêu cầu, theo thời gian tối ưu, theo xét nghiệm và theo mẫu) Auto QC Nếu chọn thì máy sẽ tự động chạy QC giữa các xét nghiệm mẫu Request Test with khi chọn có thể yêu cầu xét nghiệm không cần vị trí xác định của hoá chất, nhưng máy Reagent Not sẽ không chạy xét nghiệm trừ khi xác định vị trí hoá chất Positioned Request Calibration khi chọn có thể yêu cầu các xét nghiệm chuẩn mà không cần vị trí các bộ chuẩn, with calibrator Not nhưng máy sẽ không chạy các bộ chuẩn trừ khi xác định vị trí các bộ chuẩn Positioned Request QC with khi chọn có thể yêu cầu các xét nghiệm QC mà không cần vị trí xác định của Control, control Not nhưng máy sẽ không chạy các QXC trừ khi xác định vị trí các Control. Positioned Request uncalibrated khi chọn bạn có thể yêu cầu các xét nghiệm, các QC cho các xét nghiệm không chuẩn tests đáp ứng các yêu cầu chuẩn và máy sẽ tự động yêu cầu chuẩn Alarm Volume chọn để đặt âm lượng chuông 6
Dung Phuong Medical Equipment Co. Ltd Obtain patient khi chọn, sau khi vào Admins. No. tại màn hình Sample Information thì hệ thống sẽ information by tìm số vào (adminsion No. ) đã có và thông tin bệnh nhân tương ứng với số vào sẽ tự Admission No. động thu được. Auto Rerun khi chọn máy sẽ phán đoán việc chạy lại tự động là cần thiết hay không tuỳ thuộc vào các điều kiện liệt kê bên dưới. Các điều kiện chỉ có thể dùng khi chọn tuỳ chọn. Above Strongest khi chọn máy sẽ tự động chạy lại mẫu nếu đáp ứng của nó vượt ra ngoài bộ chuẩn Calibrator nồng độ lớn nhất Linearity Limit khi chọn máy sẽ tự động chạy lại mẫu nếu đường cong phản ứng vượt ra ngoài giói Exceeded hạn tuyến tính Linearity Range khi chọn máy sẽ tự động chạy lại mẫu nếu kết quả vượt ra giói hạn trên của dải Exceeded tuyến tính Substrate Depleted khi chọn máy sẽ tự động chạy lại mẫu nếu hoá chất nền bị chảy ra trong khi chạy Prozone khi chọn máy sẽ tự động yêu cầu lại mẫu nếu thấy prozone trong khi chạy. No Balance Point khi chọn máy sẽ tự động chạy lại mẫu nếu không phát hiện điểm cân bằng trong khi chạy (chỉ sử dụng trong phương pháp Endpoint) Before Testing số lần rửa tự động trước khi xét nghiệm. Nếu chọn Enhan có nghĩa là rửa bằng chất tẩy. After Testing số lần rửa tự động sau khi xét nghiệm. Nếu chọn Enhan có nghĩa là rửa bằng chất tẩy During Testing số lần rửa tự động trong khi xét nghiệm. Hộp thứ nhất là số lần, hộp thứ hai là số xét nghiệm. Nếu chọn Enhan có nghĩa là rửa bằng chất tẩy Giải thích các nút ấn Nút ấn Chức năng Restore đặt các thông số trên màn hình về trị số mặc định OK sau khi kích restone hay đặt các thông số, kích nút này để lưu lại Cancel sau khi kích restone hay đặt các thông số, kích nút này để bỏ qua cài đặt Giải thích màn hình Dictionary ơi có thể đặt từ điển dữ liệu như loại mẫu, đơn vị kết quả ... n Nút ấn Chức năng Restore sau khi chọn nhóm dữ liệu từ Data Group, kích nút này để xoá toàn bộ các dữ liệu 7
Dung Phuong Medical Equipment Co. Ltd mới và chấp nhận các dữ liệu mặc định cho nhóm dữ liệu Add sau khi chọn nhóm dữ liệu từ Data Group, kích nút này để thêm dữ liệu mới vào nhóm đã chọn Delete sau khi chọn nhóm dữ liệu từ Data Group và dữ liệu, kích nút này để thả hộp thoại xuống. Kích tiếp OK để xoá dữ liệu đã chọn, kích Cancel để bỏ xoá OK sau khi kích nút Restore hoặc thay đổi dữ liệu của nhóm dữ liệu, kích nút này để lưu các cài đặt. Cancel sau khi kích nút Restore hoặc thay đổi dữ liệu của nhóm dữ liệu, kích nút này để bỏ qua các cài đặt Đặt các thông tin về bệnh viện Bạn có thể đặt tên bệnh viện, khoa phòng và thông tin về bác sỹ trong màn hình Hospital Giải thích về thông số Thông số Mô tả Hospital tên bệnh viện Department tên khoa phiòng Number số bác sỹ trong khoa Doctor tên bác sỹ Department khoa phòng của bác sỹ Giải thích về các nút ấn Nút ấn Chức năng Add Depart. thêm khoa phòng mới Delete Depart. sau khi chọn khoa từ danh mục các khoa, kích nút này sẽ thả hộp thoại để chọn xoá nếu ấn OK, huỷ xoá nếu ấn Cancel. Add Doctor sau khi chon khoa trong danh mục, kích nút này để thêm bác sỹ mới vào khoa đã chọn Delete Doctor sau khi chọn bác sỹ trong danh sách bác sỹ, kích nút này sẽ thả hộp thoại để xoá nếu kích OK, huỷ xoá nếu kích Cancel OK lưu các cài đặt đã thực hiện Cancel Huỷ các cài đặt 8
Dung Phuong Medical Equipment Co. Ltd Đặt các thông số bộ hiệu chuẩn Bạn có thể cài đặt thông tin cơ sở và nồng độ bộ hiệu chuẩn trên màn hình Calibrator Giải thích các thông số Thông số Mô tả Name tên bộ hiệu chuẩn Lot No. số lô của bộ chuẩn Exp. date sử dụng bộ hiệu chuẩn trước thời gian này Level mức độ nồng độ của bộ hiệu chuẩn. Bao gồm: High (cao), Medium (trung bình) và Low (thấp) Position vị trí bộ chuẩn trên đĩa mẫu. Hộp thứ nhất số đĩa mẫu thực tế, hộp thứ hai là vị trí trên đĩa mẫu. Conc. nồng độ bộ hiệu chuẩn đã chọn cho xét nghiệm đã chọn Giải thích các nút ấn Nút ấn Chức năng Add thêm bộ hiệu chuẩn mới vào danh sách Calibrators Delete sau khi chọn bộ hiệu chuẩn từ danh sách, kích nút này sẽ thả hộp thoại để xoá bộ hiệu chuẩn đã chọn nếu kích OK hoặc huỷ xoá nếu kích Cancel OK lưu các thay đổi vào thông tin bộ hiệu chuẩn Cancel huỷ các thay đổi đã thực hiện Đặt các thông số đối chứng (Control) Trong màn hình Control bạn có thể đặt thông tin cơ bản, nồng độ và SD của Control 9
Dung Phuong Medical Equipment Co. Ltd Giải thích các thông số Thông số Mô tả Name tên của bộ đối chứng (Control) Exp. date sử dụng bộ Control trước thời gian này Lot No. số lô của bộ Control Level mức độ nồng độ của bộ Control. Bao gồm: High (cao), Medium (trung bình) và Low (thấp) Position vị trí bộ Control trên đĩa mẫu. Hộp thứ nhất số đĩa mẫu thực tế, hộp thứ hai là vị trí trên đĩa mẫu. Mean Conc. nồng độ trung bình của bộ Control đã chọn cho xét nghiệm đã chọn Giải thích các nút ấn Nút ấn Chức năng Add thêm bộ Control mới vào danh sách Controls Delete sau khi chọn Control từ danh sách, kích nút này sẽ thả hộp thoại để xoá Control đã chọn nếu kích OK hoặc huỷ xoá nếu kích Cancel OK lưu các thay đổi vào thông tin Control liên quan Cancel huỷ các thay đổi đã thực hiện Đặt các thông số test, tham chiếu, quy tắc hiệu chuẩn và quy tắc đối chứng chất lượng (QC) Trên màn hình Test bạn có thể đặt các thông số xét nghiệm, phạm vi tham chiếu, hiệu chuẩn và các quy tắc QC của các xét nghiệm. Màn hình này gồm 4 mục: Parameters, Reference, Calibration Rule và QC Rule. 10
Dung Phuong Medical Equipment Co. Ltd Giải thích thông số và nút ấn trên màn hình mục Parameters (thông số) Giải thích thông số Thông số Mô tả Test tên xét nghiệm No. số xét nghiệm. Không sửa được Full name tên đầy đủ của xét nghiệm. Không được để trống Standard No. số chuẩn (standard) của xét nghiệm. Không được để trống Reac. Type phương pháp phân tích. Bao gồm: Endpoint, Fixedtime và Kinetic Pri. Wave bước sóng thứ nhất được sử dụng trên xét nghiệm Sec. Wave bước sóng thứ 2 được sử dụng trên xét nghiệm. Không được để trống Direction chiều thay đổi độ hấp thụ trong quá trình phản ứng. Nếu độ hấp thụ tăng chọn Increase, ngược lại chọn Decrease Reac. Time đơn vị là khoảng thời gian bằng 16 giây. Hộp thứ nhất là thời gian bắt đầu và hộp thứ 2 là thời gian kết thúc. Incuba. Time chỉ áp dụng với các xét nghiệm sử dụng 2 hoá chất. Đây là khoảng thời gian giữa thời điểm đã phân phối xong mẫu và thời điểm hoá chất thứ hai được phân phối xong. Đơn vị là khoảng thời gian bằng 16 giây. Unit đơn vị của kết quả Precision độ chính xác của kết quả R1 thể tích hoá chất thứ nhất (180450 l) được phân phối cho phản ứng. Độ chính xác bằng 1 R2 thể tích hoá chất thứ hai (30450 l) được phân phối cho phản ứng. Độ chính xác bằng 1. Nếu không cần hoá chất thứ 2 hãy vào giá trị bằng 0. Sample Volume thể tích mẫu (345 l) được phân phối cho phản ứng. Độ chính xác bằng 0,5. R1 Blank phạm vi độ hấp thụ cho phép của của R1 blank. (R1 là hoá chất của xét nghiệm 1 hoá chất hoặc hoá chất thứ nhất của xét nghiệm 2 hoá chất). Hộp thứ nhất là giới hạn dưới và hộp thứ 2 là giới hạn trên. Để trống nghĩa là không kiểm tra. Mixed Rgt. Blank Phạm vi hấp thụ cho phép của hỗn hợp xét nghiệm 2 hoá chất. Hộp thứ nhật là giới hạn dưới, hộp thứ 2 là giới hạn trên. Để trống nghĩa là không kiểm tra. Linearity Range Phạm vi kết quả là tuyến tính với phản ứng. Hộp thứ nhật là giới hạn dưới, hộp thứ 2 là giới hạn trên. Để trống nghĩa là không kiểm tra. 11
Dung Phuong Medical Equipment Co. Ltd Linearity Limit Giới hạn độ tuyến tính. Chỉ áp dụng cho kiểu KInetic. Giá trị từ 0 đến 1. Substrate Limit nó là độ hấp thụ tối thiểu (đường cong giảm dần) hay tối đa (đường cong tăng dần) trong khoảng thời gian phản ứng đã cho và vẫn còn hoá chất nền. Chỉ áp dụng cho các phương pháp Kinetic và FixedTime. Giá trị từ 0 đến 50000. Factor cho xét nghiệm có hệ số tính toán đặt trước, bạn có thể chạy nó trực tiếp mà không cần chạy hiệu chuẩn trước. Để trống nghĩa là hệ số tính toán không có hiệu lực. Prozone check chọn để kiểm tra Prozone. Khi chọn có các thông số sau q1 điểm xét nghiệm prozone q1 q2 điểm xét nghiệm prozone q2 q3 điểm xét nghiệm prozone q3 q4 điểm xét nghiệm prozone q4 PC giới hạn prozone PC Abs giới hạn dưới của độ hấp thụ prozone Giải thích các nút ấn Nút ấn Chức năng Add thêm xét nghiệm mới Delete sau khi chọn xét nghiệm, kích nút này sẽ thả hộp thoại để xoá xét nghiệm đã chọn nếu kích OK hoặc huỷ xoá nếu kích Cancel OK sau khi chọn xét nghiệm và các thông số cài đặt, kích để lưu các cài đặt Cancel sau khi chọn xét nghiệm và các thông số cài đặt, kích để huỷ các cài đặt Đặt các thông số hoá chất Kích Reagent để vào màn hình Reagent Setup có thể sửa thông tin hoá chất. Danh sách Reagent hiển thị thông tin về hoá chất của toàn bộ các xét nghiệm. Giải thích các thông số: Thông số Mô tả Test chọn xét nghiệm để sửa thông tin Position vị trí chai hoá chất trên đĩa hoá chất. Hộp thứ nhất là số đĩa hoá chất thực tế và hộp thứ 2 là vị trí đĩa hoá chất 12
Dung Phuong Medical Equipment Co. Ltd Bottle Type loại chai hoá chất, gồm chai to và chai nhỏ Bottle Type thể tích ước lượng hoá chất sử dụng. Đơn vị l. Thể tích không được sửa. Exp. Date ngày hoá chất hết hạn Lot No. Số của lô hoá chất Bottle No. Số của chai hoá chất Bar Code Mã vạch của hoá chất Giải thích các nút ấn Nút ấn Chức năng OK lưu thông tin cài đặt cho xét nghiệm đã chọn Cancel huỷ cài đặt thông tin Đặt thông tin lượng mang sang (carryover) trong các xét nghiệm (test) Màn hình Carryover thiết kế để có thể giảm thiểu hiệu ứng mang sang bằng cách để các xét nghiệm mà toàn bộ hoá chất của nó có thể ảnh hưởng đến xét nghiệm khác cách xa nhau hoặc nếu không chọn cách này thì hãy đặt quá trình rửa nhiều hơn một chút trước khi phân tích xét nghiệm đó. Trên màn hình này có thể đặt lượng hoá chất mang sang giữa các xét nghiệm. Trong màn hình này thì các hoá chất hiện thời được liệt kê trong trường phía trên, trường phía dưới là các hoá chất có thể bị ảnh hưởng bởi hoá chất hiện thời. Giải thích các nút ấn Nút ấn Chức năng OK lưu cài đặt Cancel huỷ cài đặt Đặt các thông số máy in Trên màn hình Print có thể đặt các thông sô liên quan đến các báo cáo in ra. Có 2 mục: General và Template 13
Dung Phuong Medical Equipment Co. Ltd Giải thích thông số mục General: Thông số Mô tả Print by Template In báo cáo theo khuôn mẫu Print by người dùng có thể chọn in 1 hay nhiều báo cáo trên 1 trang: Single: chỉ in 1 báo cáo trên 1 trang Multiple: có thể in liên tục các báo cáo trên 1 trang nếu khoảng trống còn lại đủ cho 1 hay nhiều báo cáo. Split: có thể in liên tục các báo cáo trên 1 trang mà không quan tâm đến khoảng trống đủ hay không đủ Type loại giấy in bạn muốn sử dụng (chỉ có khi chọn Print by) Width độ rộng của giấy in. Đơn vị là mm (chỉ có khi chọn Print by) Height chiều cao của giấy in. Đơn vị mm (chỉ có khi chọn Print by) Printer setup chọn máy in Giải thích các nút ấn Nút ấn Chức năng Set as Default Printer đặt máy in đã chọn là máy in mặc định Home để đặt xét nghiệm đã chọn là xét nghiệm đầu tiên trong báo cáo Up dịch xét nghiệm đã chọn lên vị trí trước đó trong báo cáo Down dịch xét nghiệm đã chọn lên vị trí sau đó trong báo cáo End để đặt xét nghiệm đã chọn là xét nghiệm cuối cùng trong báo cáo Restore Default hồi phục về mặc định của nhà máy OK lưu cài đặt Cancel huỷ cài đặt Giải thích các nút ấn mục Template: Màn hình Template có thể đặt khuôn mẫu in báo cáo và biểu đồ 14
Dung Phuong Medical Equipment Co. Ltd Nút ấn Chức năng Template Buttons chọn các tệp .bcr là khuôn mẫu Def. chấp nhận mẫu mặc định Prev. xem trước khuôn mẫu hiện thời Restore Default chấp nhận khuôn mẫu mặc định cho các báo cáo, biểu đồ, đồ thị... OK lưu cài đặt Cancel huỷ cài đặt 3.3 Bắt đầu phân tích 3.3.1 Hoá chất trắng Nên chạy hoá chất trắng (blank) hàng ngày Yêu cầu chuẩn Kích Calibration để vào màn hình calibration, sau đó kích màn hình Calibration Request bạn có thể yêu cầu chuẩn 15
Dung Phuong Medical Equipment Co. Ltd Giải thích các nút ấn Nút ấn Chức năng OK sau khi chọn xét nghiệm chuẩn, kích nút này để kết thúc yêu cầu Cancel sau khi chọn xét nghiệm chuẩn, kích nút này để huỷ yêu cầu Change Position Sau khi chọn bộ chuẩn trong vùng Calibrator, kích nút để thả hộp thoại Change Position Để yêu cầu chuẩn 1) Chọn loại trong vùng Type, trong đó: Calibration: chạy chuẩn trực tiếp không cần thử hoá chất trắng Rgt. Blk.: chỉ thử hoá chất trắng Calib.+ Rgt. Blk: thử hoá chất trắng sau đó thử hoá chất chuẩn. 2) Chọn các xét nghiệm trong danh sách Test 3) Kích OK để xác nhận hiệu chuẩn các xét nghiệm đã chọn, huỷ thì kích Cancel. Để khôi phục (reset) vị trí của bộ chuẩn: Tại màn hình Calibration Request, sau chọn bộ chuẩn, kích Change Position để thả hộp thoại Change Position, trong đó có thể reset vị trí bộ hiệu chuẩn đã chọn trên đĩa mẫu. Giải thích thông số Thông số Mô tả 16
Dung Phuong Medical Equipment Co. Ltd Old vị trí hiện thời của bộ chuẩn đã chọn trên đĩa mẫu New vị trí mới của bộ chuẩn đã chọn trên đĩa mẫu Disk số của đĩa mẫu thực tế. Bỏ trống nghĩa là bộ chuẩn đã chọn không có trên đĩa mẫu Position vị trí bộ chuẩn trên đĩa mẫu thực tế đã chọn. Để trống nghĩa là bộ chuẩn đã chọn không có trên đĩa mẫu Giải thích các nút ấn Nút ấn Chức năng Probe Stop kích nút này sẽ dừng đầu dò, thanh trộn và đĩa hoá chất/mẫu và nút ấn sẽ thay đổi thành nút Resume. Sau khi thay đổi vị trí, kích nút Resume để tiếp tục OK lưu vị trí mới bạn đã đặt xong Cancel huỷ đặt vị trí mới Bắt đầu chạy chất thử Sau khi yêu cầu kích Start để thả hộp thoại Start testing cho bạn chọn đĩa mẫu thực tế, đĩa hoá chất thực tế và các mẫu để xét nghiệm Các số trong trường Pending Test là "số xét nghiệm có thể có để chạy / số xét nghiệm đã yêu cầu" trên đĩa hoá chất hay mẫu hiện thời. Giải thích các nút ấn Nút ấn Chức năng OK sau khi chọn kích nút này để bắt đầu phân tích Cancel huỷ chọn và không phân tích Xem các kết quả Trên màn hình Results có thể xem các kết quả hiệu chuẩn Trong khu vực View, thông số Current là các thông số hiệu chuẩn mặc định của mỗi xét nghiệm và History là toàn bộ các kết quả hiệu chuẩn. Hộp danh mục thả xuống Test chỉ có khi chọn History Giải thích các nút ấn trên màn hình Nút ấn Chức năng Calib. Curve thả hộp thoại Calibration Curve để có thể xem đường cong hiệu chuẩn Reac. Curve thả hộp thoại Calibration Reaction Curve cho bạn có thể xem đường cong phản ứng 17
Dung Phuong Medical Equipment Co. Ltd Rgt. Blk sau khi chọn kết quả, kích nút này sẽ thả hộp thoại Reagent Blank Trend Curve cho bạn xem đường cong hoá chất trắng cho kết quả đã chọn Data sau khi chọn kết quả, kích nút này sẽ thả hộp thoại Calibration Data để có thể xem toàn bộ các dữ liệu chuẩn của kết quả đã chọn Print In danh sách phần giữa màn hình Results Default chỉ có tác dụng khi đã chọn History trong vùng View. Kích nút này sẽ đặt kết quả hiệu chuẩn đã chọn như là các thông số hiệu chuẩn mặc định của xét nghiệm này. Delete sau khi chọn kết quả hiệu chuẩn, kích nút này để thả hộp thoại mà bạn muốn xoá thì kích nút OK, ngược lại kích nút Cancel. Rerun chỉ có tác dụng khi đã chọn Current trong vùng View. Sau khi chọn kết quả hiệu chuẩn, kích nút này để yêu cầu hiệu chuẩn lại đối với xét nghiệm và kết quả hiện thời được lưu 3.3.2 Hiệu chuẩn Các thao tác cho mục này giống như thực hiện cho hoá chất trắng mục 3.3.1 3.3.3 QC Để yêu cầu QC tham khảo các bước như bước yêu cầu chuẩn mục 3.3.1. Sau khi yêu cầu các QC, bạn phải tải các các đối chứng (control) tương ứng đến các vị trí đã định ttrên đĩa mẫu. Để chạy QC tham khảo thao tác như bước bắt đầu chạy chuẩn mục 3.3.1 Để kiểm tra kết quả QC: Kích QC vào màn hình QC để hiển thị các kết quả realtime QC (QC thời gian thực), daily QC (QC ngày), daytoday QC (QC hàng ngày) và đặt các đối chứng (control). Màn hình Realtime QC được dùng để hiển thị biểu đồ QC đa đường Westgard cho 10 QC mới nhất của ngày hiện tại Giải thích các thông số: Thông số Mô tả Test để chọn xét nghiệm cần xem Rule Đa đường Westgard và không thể thay đổi 18
Dung Phuong Medical Equipment Co. Ltd Controls hiển thị các bộ hiệu chuẩn, các mức nồng độ và các SD của xét nghiệm đã chọn QC Results hiển thị các kết quả QC của xét nghiệm đã chọn Giải thích các nút ấn Nút ấn Chức năng Print để in đồ thị QC thời gian thực Màn hình Daily QC được dùng để hiển thị các kết quả QC của xét nghiệm đã chọn trong một ngày. Giải thích các thông số: Thông số Mô tả Tabular Data chọn dữ liệu QC hiển thị trên màn Graphical Data chọn đồ thị QC hiển thị trên màn Test chọn xét nghiệm cần xem Date chọn ngày xét nghiệm bạn muốn xem Rule bao gồm Westgard multirule (đa đường Westgard), Cumulative Sum Check (kiểm tra tổng tích luỹ) và TWINPLOT rule (đường biểu đồ sóng đôi) Control 1 chọn control thứ nhất Control 2 chọn control thứ hai Giải thích các nút ấn Nút ấn Chức năng Refresh sau khi thay đổi điều kiện tìm kiếm, hệ thống sẽ không tự làm mới các kết quả tìm được.Bạn cần kích nút này đẻ làm mới và hiển thị các kết quả mới nhất. Kích nút này sẽ thả hộp thoại. Kích OK để hiển thị các kết quả tìm được mới nhất, kích Cancel để huỷ làm mới Print để in dữ liệu QC hoặc biểu đồ QC đang hiển thị Delete chỉ xoá được các kết quả QC ngày hiện thời. Hãy chọn 1 trong các kết quả QC tìm được. Nếu nó là của ngày hiện thời thì nút sẽ có tác dụng.Kích nút sẽ thả hộp thoại để nếu xoá kết quả đã chọn thì kích OK, kích Cancel sẽ huỷ xoá. Reaction curve sau khi chọn kết quả QC, kích nút này sẽ thả hộp thoại Reaction Curve được dùng để hiển thị đường cong phản ứng của kết quả QC đã chọn. 19
Dung Phuong Medical Equipment Co. Ltd Send để gửi kết quả QC đã chọn đến máy chủ LIS. Nút chỉ có khi máy sinh hoá được nối đến máy chủ LIS. Màn hình DaytoDay QC được dùng để hiển thị các kết quả QC của xét nghiệm đã chọn trong các ngày. Giải thích các thông số: Thông số Mô tả Tabular Data chọn hiển thị dữ liệu QC trên màn hình Graphical Data chọn hiển thị biểu đồ QC trên màn hình Test chọn xét nghiệm cần xem Date chọn ngày tháng xét nghiệm các kết quả QC bạn cần xem Rule bao gồm đa thước Westgard, Cumulative Sum Check và TWINPLOT Control 1 chọn control đầu Control 2 chọn control thứ 2 Giải thích các nút ấn Nút ấn Chức năng Refresh sau khi thay đổi điều kiện tìm kiếm, hệ thống sẽ không tự làm mới các kết quả tìm được.Bạn cần kích nút này đẻ làm mới và hiển thị các kết quả mới nhất. Kích nút này sẽ thả hộp thoại. Kích OK để hiển thị các kết quả tìm được mới nhất, kích Cancel để huỷ làm mới Print để in dữ liệu QC hoặc biểu đồ QC đang hiển thị Delete chỉ xoá được các kết quả QC ngày hiện thời. Hãy chọn 1 trong các kết quả QC tìm được. Nếu nó là của ngày hiện thời thì nút sẽ có tác dụng.Kích nút sẽ thả hộp thoại để nếu xoá kết quả đã chọn thì kích OK, kích Cancel sẽ huỷ xoá. Reaction curve sau khi chọn kết quả QC, kích nút này sẽ thả hộp thoại Reaction Curve được dùng để hiển thị đường cong phản ứng của kết quả QC đã chọn. Send để gửi kết quả QC đã chọn đến máy chủ LIS. Nút chỉ có khi máy sinh hoá được nối đến máy chủ LIS. 3.3.4 Các mẫu 20
