HỆ THỐNG ĐIỀU KHIỂN KHÓA CỬA
Giảng viên: Nguyễn Văn Nhu
Đơn vị công tác: Trường ĐH CN Giao thông vận tải
Điện thoại: 0975.910.620
Website: http://uttcar.com
Kü thuËt viªn chÈn ®o¸n – HÖ thèng phanh HÖ thèng phanh
-
1
-
Kh¸i qu¸t Kh¸i qu¸t
HÖ thèng ®iÒu khiÓn kho¸ cöa kh«ng ®¬n thuÇn ®ãng/më
c¸c cöa xe b»ng c«ng t¾c c¬ khÝ, mµ cßn ®iÒu khiÓn m« t¬
®iÖn tuú theo sù vËn hµnh c«ng t¾c ®iÒu khiÓn kho¸ cöa vµ
ch×a kho¸.
HÖ thèng còng cã chøc n¨ng chèng quªn ch×a kho¸, chøc
n¨ng më kho¸ hai bUíc vµ chøc n¨ng b¶o vÖ. C¸c chøc
n¨ng cña hÖ thèng kh¸c nhau tuú theo kiÓu xe, cÊp néi thÊt
vµ thÞ trUêng.
(1/1)
Kh¸i qu¸t Chøc n¨ng
HÖ thèng ®iÒu khiÓn kho¸ cöa cã c¸c chøc n¨ng sau ®©y. C¸c chøc
n¨ng cña hÖ thèng kh¸c nhau tuú theo kiÓu ®éng c¬, cÊp néi thÊt vµ thÞ
trUêng.
1. Chøc n¨ng ®iÖn

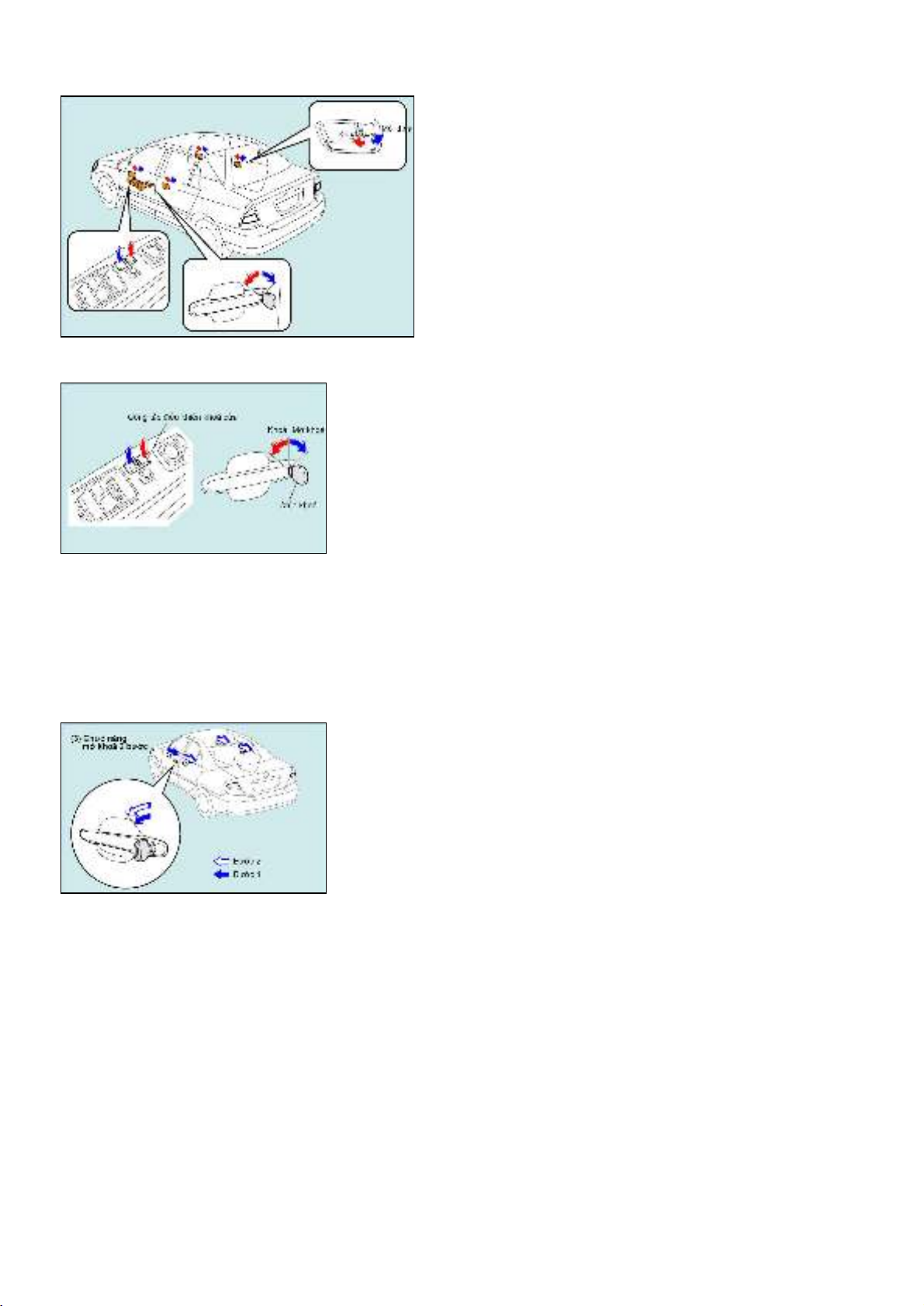

(1) Chøc n¨ng kho¸/më kho¸ b»ng tay
Khi Ên c«ng t¾c ®iÒu khiÓn kho¸ cöa vÒ phÝa kho¸/më kho¸, th× tÊt c¶
c¸c cöa ®Òu ®Uîc kho¸/më kho¸.
(2) Chøc n¨ng kho¸/më kho¸ cöa b»ng ch×a
Khi ch×a kho¸ ®Uîc tra vµo æ kho¸ cña cöa phÝa ngUêi l¸i vµ hµnh
kh¸ch vµ xoay vÒ vÞ trÝ kho¸/më kho¸, th× tÊt c¶ c¸c cöa ®Òu ®Uîc
kho¸/më.
Gîi ý:
Khi cöa ®Uîc kho¸/më kho¸ b»ng ch×a, th× chØ cã cöa ®ã cã thÓ kho¸
hoÆc më b»ng ho¹t ®éng c¬ khÝ.
GÇn ®©y, mét sè kiÓu xe kh«ng cã æ kho¸ ë cöa trUíc phÝa hµnh kh¸ch.
(1/3)
(3) Chøc n¨ng më kho¸ hai bAíc
§©y lµ chøc n¨ng më kho¸ b»ng ch×a. Khi ch×a kho¸ ®Uîc dïng ®Ó më
kho¸ mét cöa, th× chØ duy nhÊt cöa ®ã míi më ®Uîc b»ng thao t¸c thø
nhÊt (bUíc 1). Cßn c¸c cöa kh¸c muèn më ®Uîc, th× phi dïng thao t¸c
thø hai (bUíc 2).
(4) Chøc n¨ng chèng quªn ch×a kho¸
Khi më cöa phÝa ngUêi l¸i vµ ch×a kho¸ ®ang ë trong æ kho¸ ®iÖn, viÖc
xoay nóm kho¸ cöa vÒ vÞ trÝ kho¸ (víi c«ng t¾c vÞ trÝ kho¸ t¾t OFF) sÏ më
tÊt c¶ c¸c cöa nhê m¹ch chèng quyªn ch×a. Khi c«ng t¾c ®iÒu khiÓn
kho¸ cöa ho¹t ®éng ®Ó kho¸ cöa nhU ë ®iÒu kiÖn trªn, th× tÊt c¶ c¸c cöa
®Uîc kho¸ mét lÇn vµ më l¹i do ®Uîc kÝch ho¹t bëi m¹ch chèng quªn
ch×a kho¸.
(5) Chøc n¨ng b¶o vÖ
§Ó ng¨n kh«ng cho cöa më kho¸ b»ng c¸ch Ên c«ng t¾c ®iÒu khiÓn
kho¸ cöa b»ng mét thanh hoÆc mét dông cô tUîng tù qua khong trèng
gi÷ kÝnh cöa vµ khung cöa, khi cöa sæ ®ang më, thùc hiÖn thao t¸c kho¸
cöa b»ng ch×a hoÆc bé ®iÒu khiÓn tõ xa (bé ®iÒu khiÓn kho¸ cöa tõ xa)
sÏ thiÕt lËp chøc n¨ng b¶o vÖ kho¸ cöa vµ lo¹i bá chøc n¨ng më kho¸
nhê c«ng t¾c ®iÒu khiÓn cöa.
(6) Chøc n¨ng ®iÒu khiÓn cöa sæ ®iÖn khi ®· t¾t kho¸ ®iÖn
ë mét sè hÖ thèng ®iÒu khiÓn kho¸ cöa, r¬le cÊp nguån n»m trong r¬le
tæ hîp ®iÒu khiÓn cÊp ®iÖn cho hÖ thèng cöa sæ ®iÖn khi chøc n¨ng ®iÒu
khiÓn cöa sæ ®iÖn sau khi t¾t kho¸ ®iÖn ®Uîc kÝch ho¹t.
(2/3)
Kü thuËt viªn chÈn ®o¸n – HÖ thèng phanh HÖ thèng phanh
-
2
-
Kh¸i qu¸t Chøc n¨ng
tham kh¶o:
Chøc n¨ng c¬ khÝ
Chøc n¨ng nµy cho phÐp ngUêi l¸i më cöa xe b»ng c¸ch kÐo cÇn ë bªn
trong cöa ngay c¶ khi cöa bÞ kho¸.
(3/3)

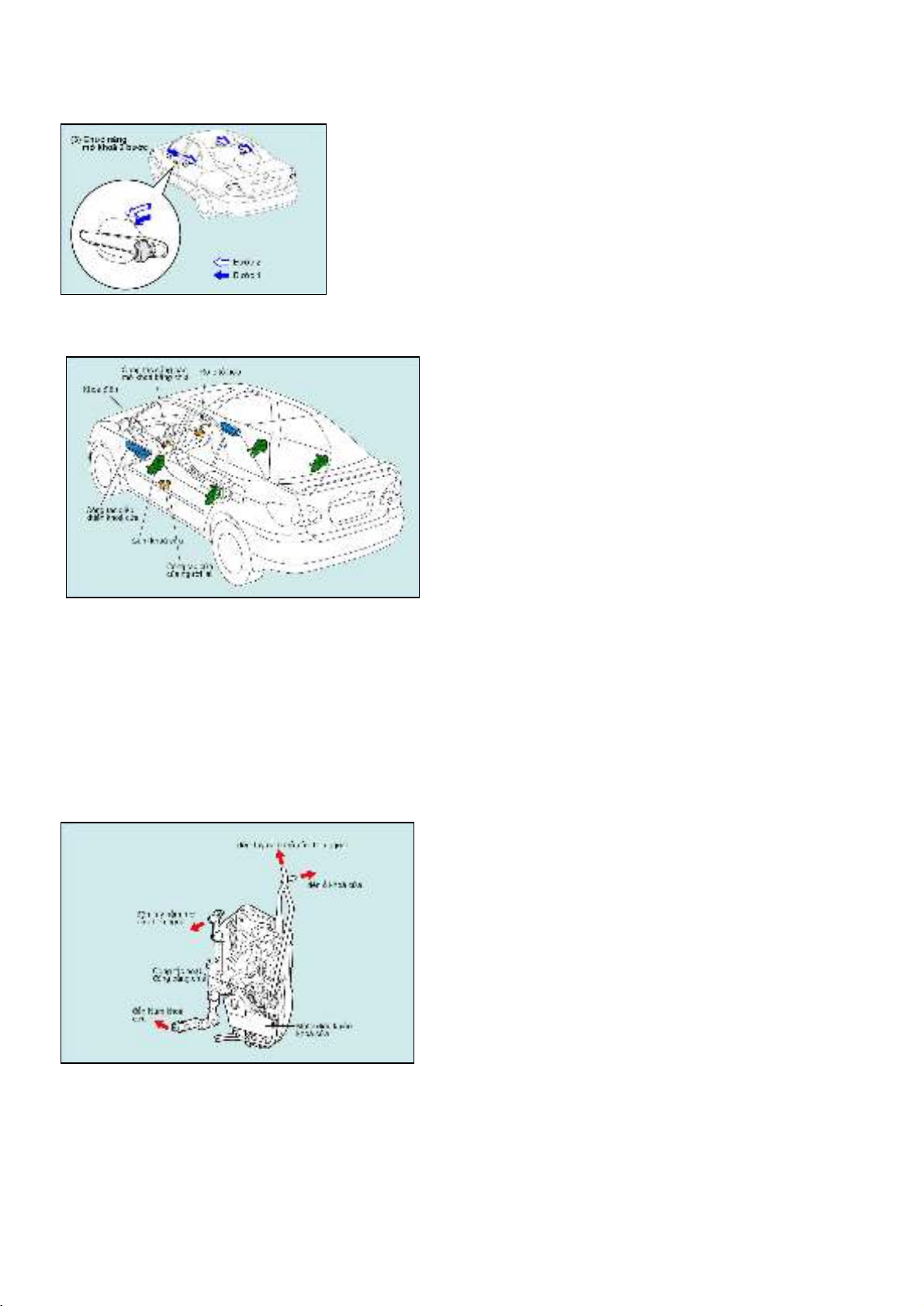

C¸c bé phËn VÞ trÝ
HÖ thèng ®iÒu khiÓn kho¸ cöa ®Uîc ®iÒu khiÓn b»ng r¬le tæ
hîp bao gåm c¸c chi tiÕt sau:
1. R¬le tæ hîp (ECU ®iÒu khiÓn kho¸ cöa)
R¬le tæ hîp nhËn c¸c tÝn hiÖu tõ mçi c«ng t¾c vµ truyÒn
c¸c tÝn hiÖu kho¸/më kho¸ cho mçi côm kho¸ cöa ®Ó
dÉn ®éng m«t¬ ®iÒu khiÓn kho¸ cöa cho tõng cöa.
2. Côm kho¸ cöa
Côm kho¸ cöa kho¸/më kho¸ tõng cöa. C¸c cöa cã thÓ
®Uîc kho¸/më khãa khi m« t¬ ®iÒu khiÓn kho¸ cöa ®Æt
bªn trong ®Uîc kÝch ho¹t b»ng ®iÖn.
3. Kho¸ ®iÖn
4. C«ng t¾c c¶nh b¸o më kho¸ b»ng ch×a
C«ng t¾c cnh b¸o më kho¸ cöa b»ng ch×a x¸c ®Þnh
xem ch×a kho¸ ®iÖn ®· ®Uîc tra vµo æ kho¸ ®iÖn chUa.
5. C«ng t¾c cöa cña l¸i xe
6. C«ng t¾c ®iÒu khiÓn kho¸ cöa (C«ng t¾c chÝnh cöa
sæ ®iÖn)
Trong c¸c trUêng hîp kh¸c, thao t¸c kho¸/më kho¸
®Uîc ®iÒu khiÓn b»ng ECU trong MPX (hÖ thèng th«ng
tin ®a chiÒu).
(1/1)
C¸c bé phËn CÊu t¹o

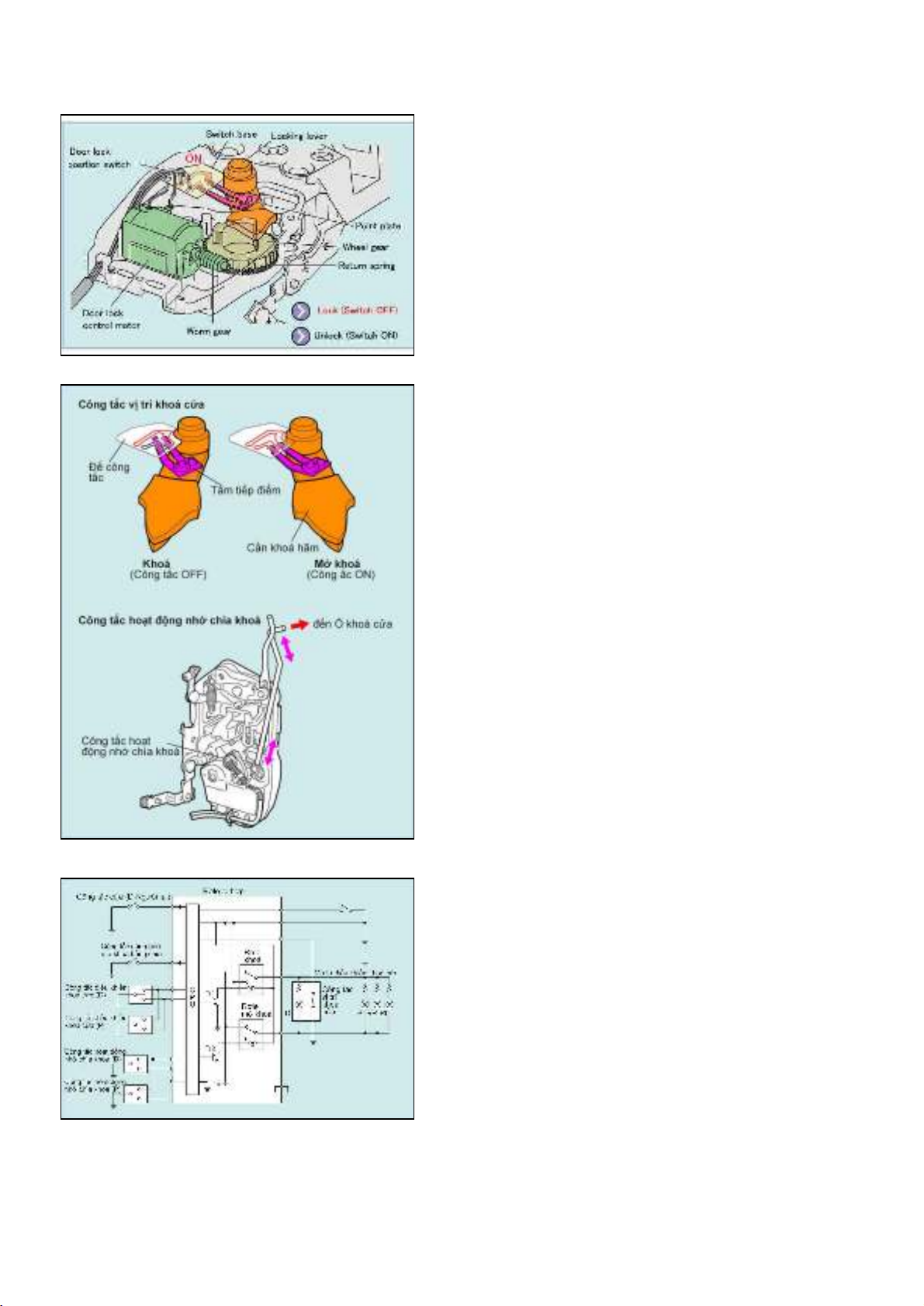

1. Côm kho¸ cöa
Cöa xe ®Uîc kho¸/më kho¸ khi thay ®æi chiÒu dßng ®iÖn
cho m« t¬ ®iÒu khiÓn kho¸ cöa.
C«ng t¾c vÞ trÝ kho¸ cöa n»m bªn trong côm kho¸ x¸c ®Þnh
xem cöa cã ®Uîc kho¸/më kho¸ kh«ng (c«ng t¾c sÏ t¾t OFF
khi cöa xe ®Uîc kho¸ vµ c«ng t¾c bËt khi cöa ®Uîc më).
TrUêng hîp cã c«ng t¾c ho¹t ®éng nhê ch×a kho¸ n»m bªn
trong sÏ ®Uîc ph¸t hiÖn vµ truyÒn tíi r¬le tæ hîp (chØ cã ë
côm kho¸ cöa cña cöa l¸i xe vµ cöa hµnh kh¸ch phÝa trUíc)
(1/3)
Kü thuËt viªn chÈn ®o¸n – HÖ thèng phanh HÖ thèng phanh
-
3
-
C¸c bé phËn CÊu t¹o
(1) M« t¬ ®iÒu khiÓn kho¸ cöa
C¸c m«t¬ ®iÒu khiÓn kho¸ cöa ®ãng vai trß nh¬ c¸c bé
chÊp hµnh.
Khi m« t¬ ®iÒu khiÓn kho¸ cöa quay, th× sù quay cña m«
t¬ sÏ ®Uîc truyÒn qua trôc vÝt vµ b¸nh vÝt tíi cÇn kho¸
h·m, lµm cho cöa ®Uîc kho¸ hoÆc më kho¸.
Mçi khi thao t¸c kho¸/më kho¸ kÕt thóc, th× b¸nh vÝt
®Uîc quay vÒ vÞ trÝ trung gian nhê lß xo håi vÞ.
(2/3)
(2) C«ng t¾c vÞ trÝ kho¸ cöa
C«ng t¾c nµy sÏ x¸c ®Þnh xem cöa ®Uîc kho¸/më kho¸
chUa?
C«ng t¾c vÞ trÝ gåm cã tÊm tiÕp ®iÓm vµ ®Õ c«ng t¾c. Khi
cÇn kho¸ h·m ë vÞ trÝ kho¸ th× c«ng t¾c t¾t OFF vµ khi
cÇn kho¸ h·m ë vÞ trÝ më kho¸ th× c«ng t¾c bËt ON.
Tr¹ng th¸i kho¸: C«ng t¾c t¾t OFF
Tr¹ng th¸i më kho¸: C«ng t¾c bËt ON
(3) C«ng t¾c ho¹t ®éng nhê ch×a kho¸
C«ng t¾c ho¹t ®éng nhê ch×a kho¸ ®Uîc l¾p ë bªn trong
côm kho¸ cöa.
Nã truyÒn c¸c tÝn hiÖu kho¸/më kho¸ tíi r¬ le tæ hîp khi æ
kho¸ ®Uîc më tõ bªn ngoµi.
(3/3)
Ho¹t ®éng Nguyªn lý ho¹t ®éng
1. Chøc n¨ng ®iÒu khiÓn kho¸/më kho¸ b»ng tay
Khi Ên c«ng t¾c ®iÒu khiÓn kho¸ cöa vÒ phÝa kho¸/më ,
kho¸, tÝn hiÖu kho¸/më kho¸ ®Uîc truyÒn tíi CPU trong
r¬ le tæ hîp.
Sau khi nhËn ®Uîc tÝn hiÖu nµy, CPU sÏ bËt Tr1 hoÆc
Tr2 kho¶ng 0.2 gi©y ®ång thêi bËt r¬le kho¸/më kho¸. ë
tr¹ng th¸i nµy r¬le kho¸/më kho¸ t¹o thµnh m¹ch tiÕp
m¸t, dßng ®iÖn ®i tõ ¾c qui tíi m¸t qua m« t¬ vµ tÊt c¶
c¸c m« t¬ ®iÒu khiÓn kho¸ cöa quay theo hUíng
kho¸/më kho¸ ®Ó t¾t/bËt c«ng t¾c vÞ trÝ kho¸ cöa.
(1/13)
