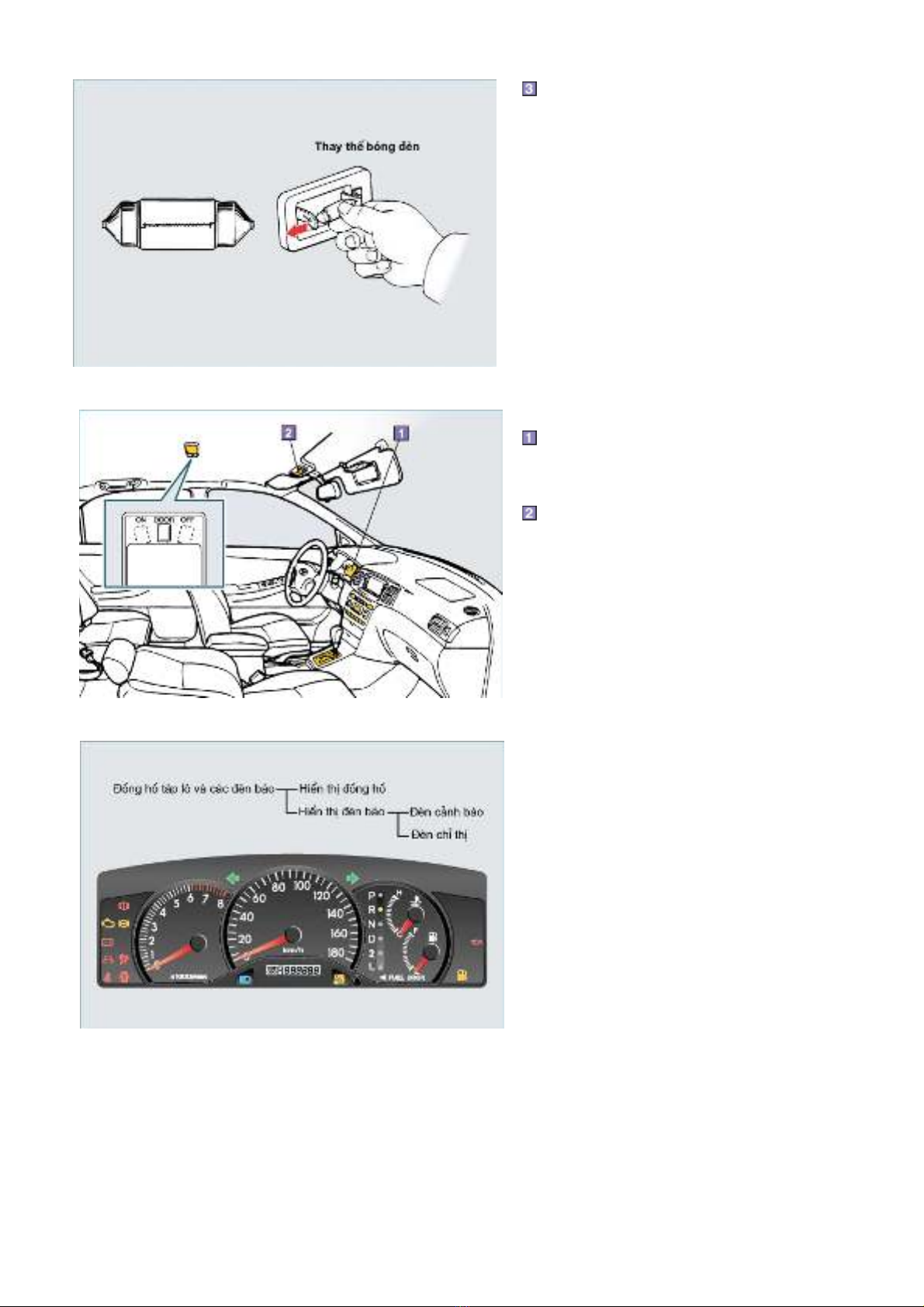

Bóng đèn hai đầu Dùng làm bóng đèn trong xe và đèn cửa. Thay thế: Ấn để mở một trong hai cực của đui và kéo bóng ra. Để lắp bóng mới vào, hãy đặt một đầu của bóng đèn vào lỗ trên đui, rồi ấn đầu kia vào lỗ còn lại. (1/1) Chiếu sáng bên trong Đèn chiếu sáng bảng táplô Chiếu sáng để làm cho các đồn hồ và đèn báo nhìn rõ trong đêm. Chiếu sáng khi công tắc độ sáng đèn pha được bật đến nấc 1. Đèn trong xe Thông thường, đèn này được đặt ở trung tâm của trần xem hay bên tren gương chiếu hậu bên trong. Công tắc của đèn này có 3 chế độ: "ON" Luôn sáng. "OFF" Luôn tắt. "DOOR" chiếu sáng khi cửa xe mở. (2/2) M ô Tả Đồng hồ và đèn báo táplô bao gồm các đồng hồ, đèn báo và đèn chỉ thị để cho biết những thông tin cần cho lái xe đảm bảo an toàn. (1/1) -16-

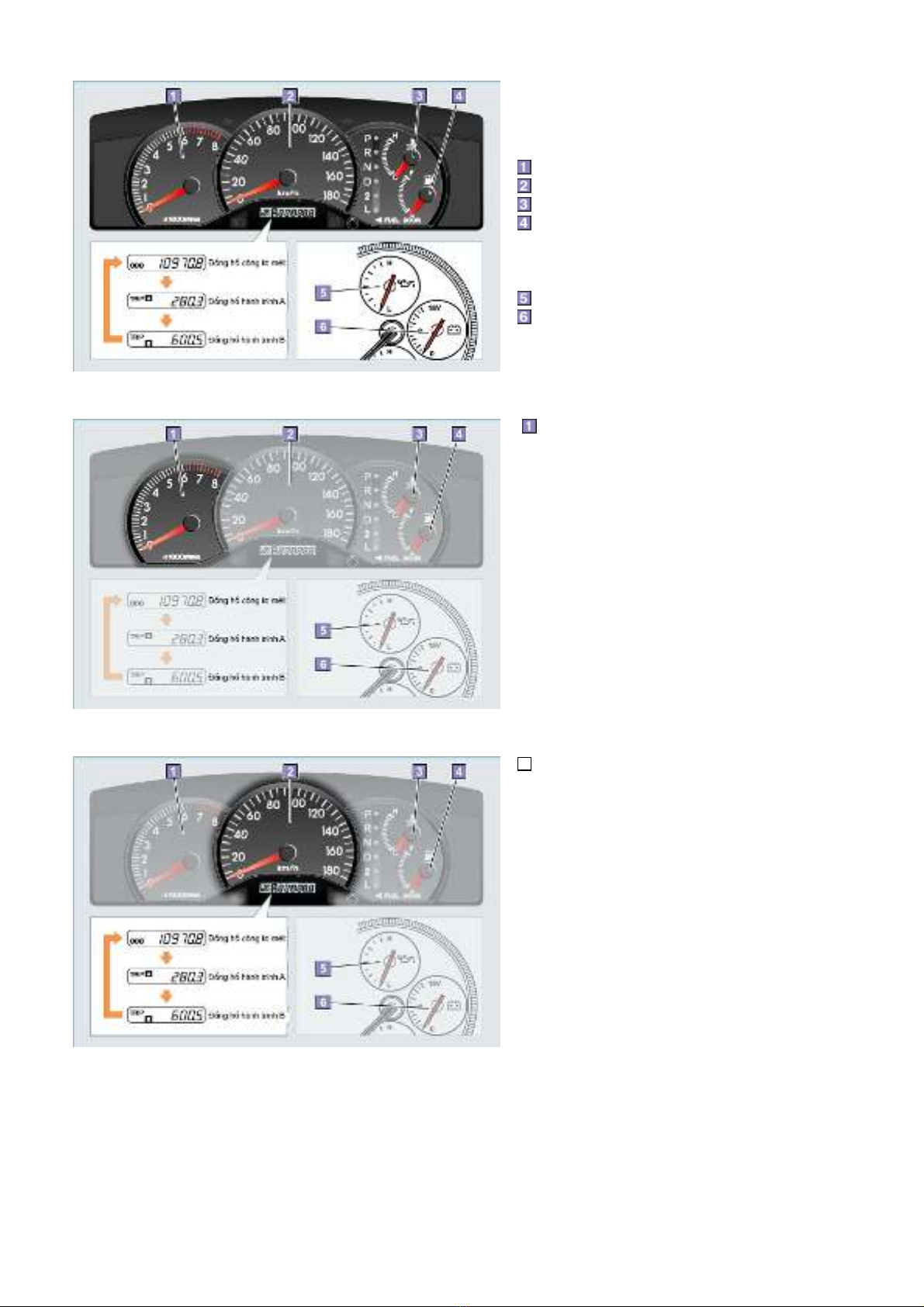

Đồng hồ và các đèn cảnh báo Các đồng hồ sau, qua chuyển động của kim chỉ, báo một số thông tin thay đổi thường xuyên. Đồng hồ báo tốc độ động cơ Đồng hồ báo tốc độ xe Đồng hồ nhiệt độ nước Đồng hồ báo nhiên liệu (w/ đèn cảnh báo mức nhiên liệu) Ngoài ra, một số kiểu xe cũng được trang bị đồng hồ đo. Đồng hồ báo áp suất dầu Vôn kế Đồng hồ báo tốc độ động cơ Báo số vòng quay của động cơ trong một phút Đồng hồ báo tốc độ xe Báo tốc độ xe hiện tại: km/h hay dặm/h. Cũng có loại đồng hồ quãng đường và đồng hồ hành trình để báo quãng đường xe đi được -17-

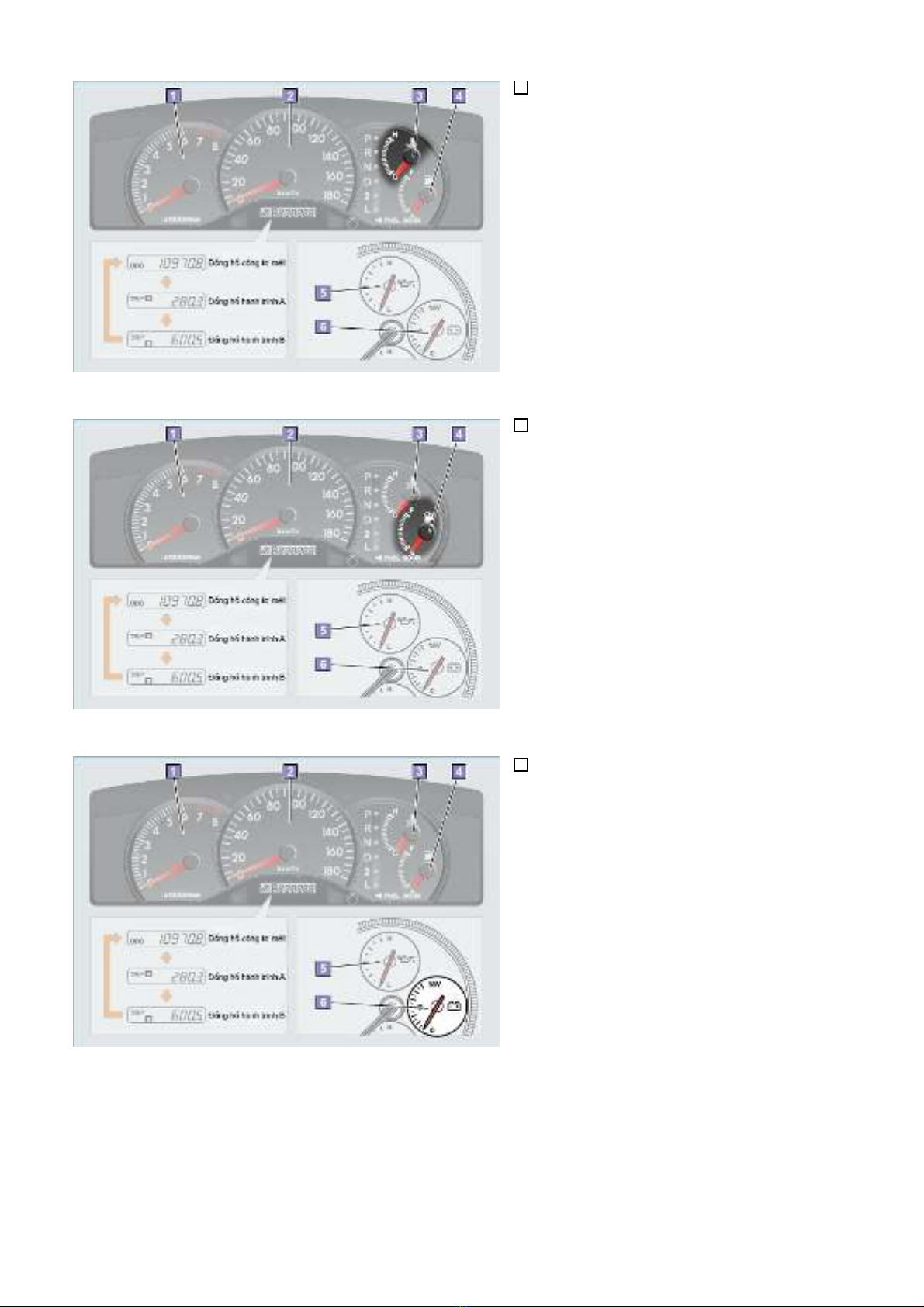

Đồng hồ nhiệt độ nước Báo nhiệt độ của nước làm mát động cơ Đồng hồ báo nhiên liệu (w/ đèn cảnh báo mức nhiên liệu) Báo lượng nhiên liệu còn lại Đồng hồ báo áp suất dầu Báo áp suất tuần hòan của dầu động cơ -18-

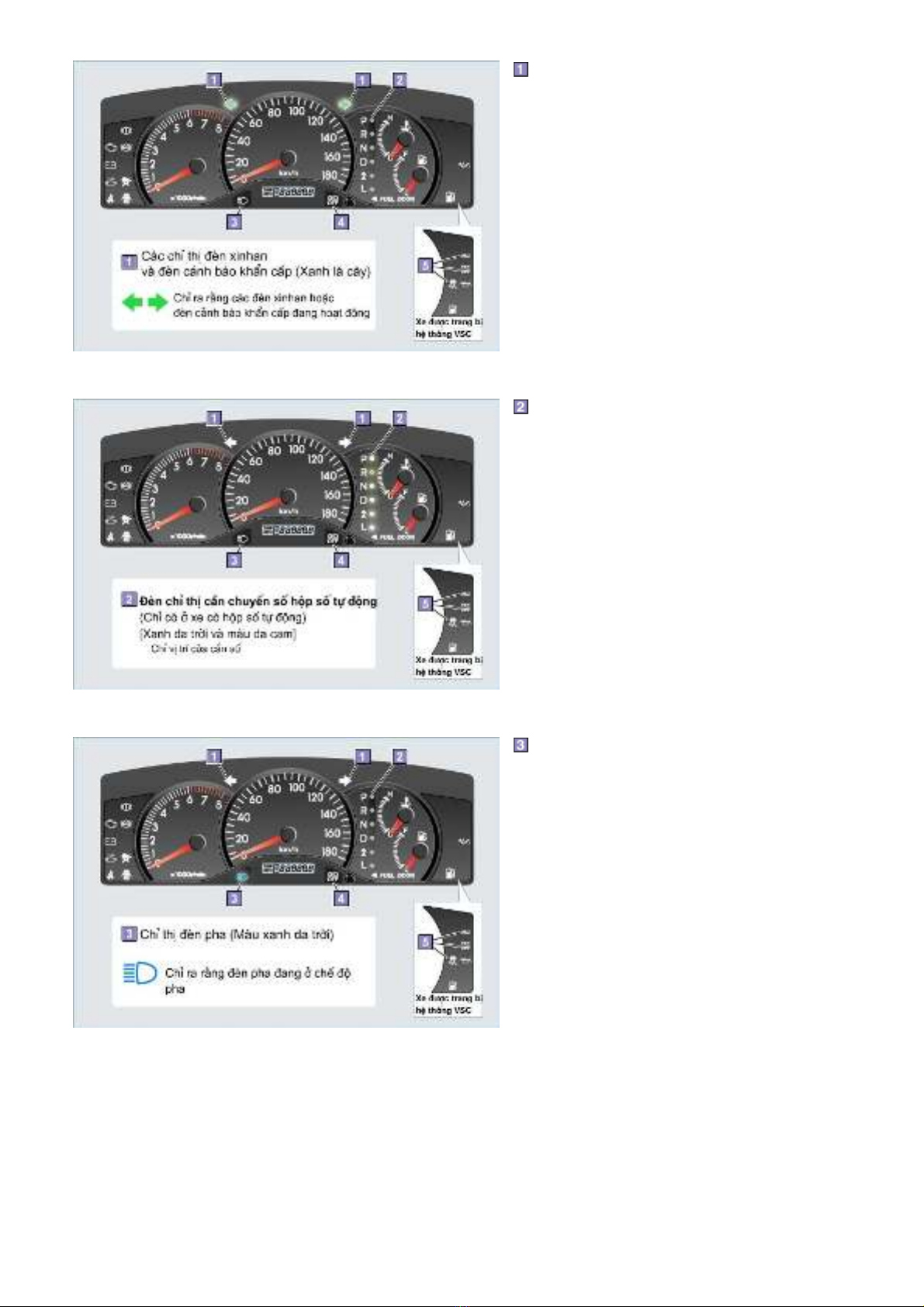

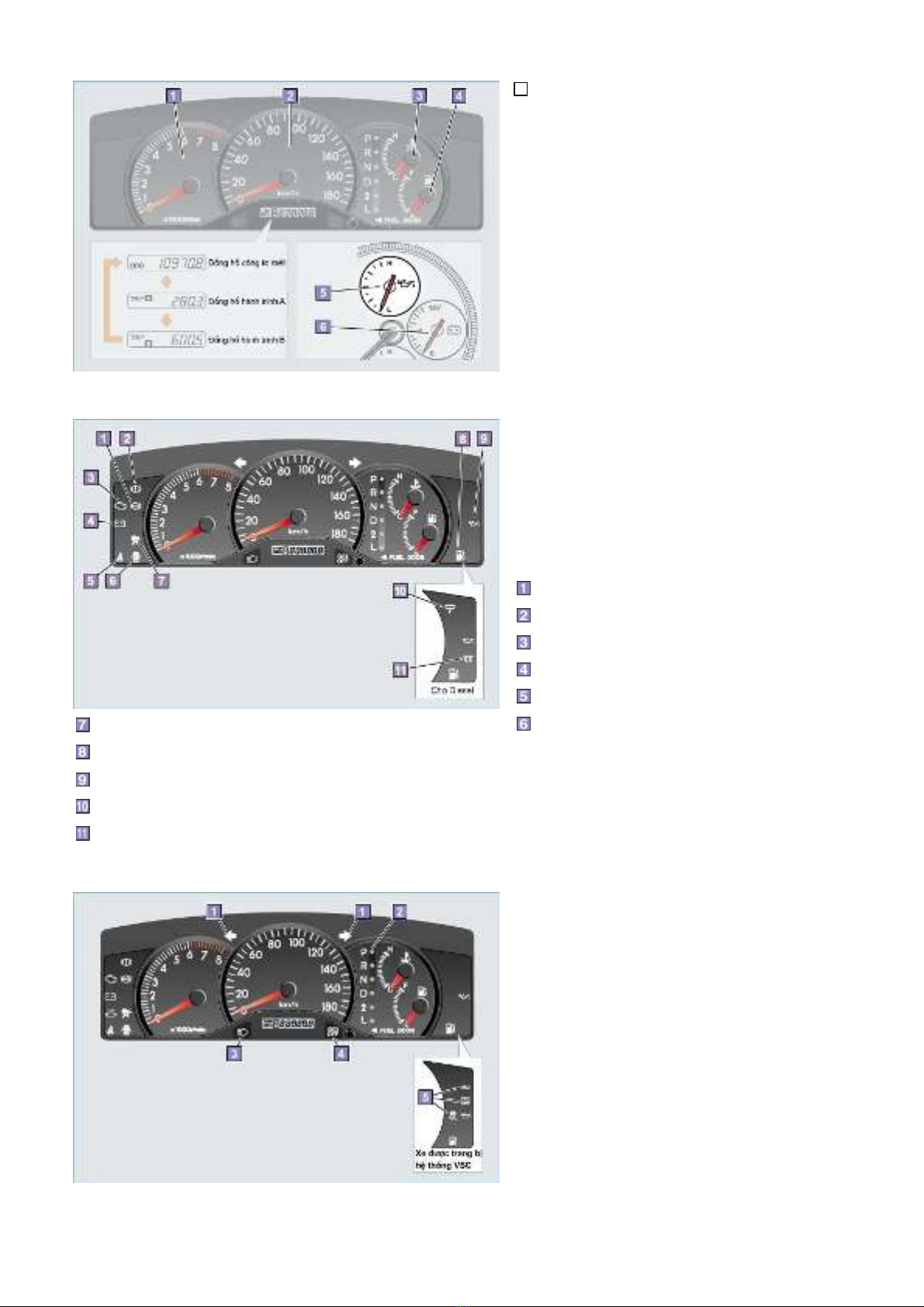

Vôn kế Báo điện áp do máy phát phát ra (1/1) Các Đèn Cảnh báo Những đèn cảnh báo này sẽ sáng trong các tình huống sau đây: Để báo cho lái x rằng hệ thống có trục trặc hau cần bổ sung thay thay thế. Để đảm bảo lái xe an toàn. Các bóng đèn đỏ hay da cam được sử dụng, tùy theo độ khẩn cấp và ưu tiên của thông tin. Đèn báo ABS (xe có ABS) Đèn báo mức dầu phanh Đèn báo hư hỏng Đèn báo ắc quy phóng điện Đèn báo thắt đai Đèn báo cửa mở Đèn báo túi khí (Xe có túi khí) Đèn báo mức nhiên liệu thấp Đèn báo áp suất dầu thấp Đèn báo bộ lọc nước (Xe diesel) Đèn báo bugi sấy (Xe diesel) (1/1) Các Đèn Chỉ Thị Những đèn này sáng lên để thông báo cho lái xe rằng những thiết bị tương ứng đang hoạt động, sau khi lái xe đã bận công tắc hay cần điều khiển. Các bóng đèn màu xanh da trời, xanh lá cây và da cam được sử dụng tùy theo mục đích. -19-
Đèn xinhan và đèn báo khẩn cấp Đèn chỉ thị vị trí cần số (Xe có hộp số tự động) Đèn chỉ thị chế độ pha -20-
Đèn chỉ thị tắt số truyền tăng Các đèn khác Gạt Nước và Rửa Kính M ô Tả Gạt nước đảm bảo tầm nhìn cho lái xe bằng cách gạt nước mưa hay bụi bẩn trên kính trước hay kính hậu. Bộ rửa kính phun nước rửa kính để loại bỏ bụi bẩn hay dầu mà có thể gạt được bằng gạt nước. Các chức năng của gạt nước Chức năng tốc độ Chuyển tốc độ gạt nước giữa HI và LO. Chức năng gạt ngắt quãng Vận hành gạt nướcc ngắt quãng với tốc độ LO. Cũng có loại mà chu kỳ gạt có thể điều chỉnh theo vài mức. Chức năng gạt sương Vận hành gạt nước một lần khi bật công tắc Chức năng trở về tự động Tay gạt và lưỡi gạt nước Cho dù gạt nước đang ở vị trí nào khi hoạt động, Môtơ gạt nước và thanh nối trước tắt công tắc gạt nướcc OFF sẽ trả nó về vị trí không hoạt động. Bình chứa nước rửa kính Vòi phun nước trước Chức năng kết hợp với rửa kính Tay gạt và lưỡi gạt sau Vòi phun nước sau Tự động hoạt động gạt nước khi công tắc rửa kính được bật ON trong vài giây. Môtơ gạt nước sau (1/1) -21-
Gạt nước Hệ thống gạt nước bao gồm một công tắc gạt nước, môtơ gạt nước, thanh nối gạt nước, tay gạt nước và lưỡi gạt nước. Môtơ gạt nước Một tơ mày cung cấp lực để vận hành gạt nước Thanh nối gạt nước Thay đổi chuyển động quay của môtơ gạt nước thành chuyển động tịnh tiến và vận hành cả tay gạt nước bên trái và phải cùng nhau Tay gạt nước Tạo lực ép không đổi để lưới gạt ép vào bề mặt kính, ngòai việc truyền chuyển động đến lưới gạt nước Lưỡi gạt nước Đây là bộ phận dùng để gạt kính chắn gió. Cao su Công tắc gạt nước trong lưỡi gạt nước phải được thay thế định kỳ Bật gạt nước ON và OFF và thay đổi tốc độ của nó (1/1) Rửa Kính Hệ thống rửa kính bao gồm một bình chứa nước rửa kính, môtơ rửa kính, ống dẫn, vòi phun và nước rửa kính. Bình chứa nước rửa kính Chứa nước rửa kính Môtơ rửa kính Một môtơ loại gọn dùng để bơm nước rủa kính và phun nó qua vòi phun. Thông thường, nó được lắp bên dưới bình chứa nước rửa kính Ống dẫn Dẫn nước rửa kính từ bình chứa đến vòi phun Vòi phun Một vòi dùng để phun nước rửa kính. Nó bao gồm van một chiều mà ngăn không cho nước Nước rửa kính rửa kính khỏi chạy ngược trở lại bình chứa. Góc Một loại dung dịch để loại bỏ bụi bẩn ra khỏi kính chắn gió. Khi bề phun của vòi có thể thay đổi mặt kính khô, dung dịch này giúp bảo vệ lưỡi gạt bằng cao su và bề mặt kính khỏi bị hỏng. Trong mùa độngm hãy sử dụng dung dịch với điểm hóa rắn thấp để tránh đóng băng (1/1) Điều Hòa Không Khí Mô tả Điều hòa không khí điều khiển nhiệt độ bên trong xe ôtô. Nó đóng vai trò là bộ hút ẩm, ngoài chức năng điều khiển nhiệt độ sưởi ấm và làm mát. Điều hòa không khí cũng giúp làm tan băng, tuyết và sương đọng ở bên ngoài và bên trong cửa sổ (1/1) -22-
Hoạt Động Sưởi ấm Làm mát Hút ẩm Sưởi ấm Dùng một két sưởi làm bộ trao đổi nhiệt để sưởi ấm không khí. Nước làm mát được đun nóng bằng động cơ sẽ đi vào két nưởi, nó sẽ sưởi ấm không khí thổi ra từ quạt gió Làm mát Dùng một giàn lạnh làm bộ trao đổi nhiệt để làm lạnh không khí. Khi điều hòa không khí bật ON, máy nén sẽ ăn khớp và bơm ga điều hòa vào giàn lạnh. Do ga điều hòa chạy qua giàn lạnh, giàn lạnh hấp thụ nhiệt từ không khí xung quanh và làm mát chúng -23-
Hút ẩm Khi điều hòa k được bật ON, giàn lạnh sẽ lấy hơi ẩm trong không khí bằng cách ngưng tụ thành nước. Do đó, không khí trở nên khô và kết quả là sẽ có tác dụng hút ẩm. Hơi ẩm được xả ra ngòai xe (1/1) THAM KHẢO: Ga điều hòa Điều hòa không khí làm mát không khí bên trong xe bằng cách hấp thụ nhiệt ở bên trong xe và phân tán nó ra ngoài. Ga điều hòa là một chất hoạt động để truyền nhiệt từ bên trong ra bên ngoài. Hiện nay một loại ga điều hòa có tên HCF-134a (hay R134a) đang được sử dụng. Do điều hòa không khí hoạt động với ga điều hòa được nén với áp suất cao, ga điều hòa có thể bị rò rỉ, nên trạng thái ga điều hòa cần phải được kiểm tra định kỳ. LƯU Ý: Một số loại xe không có mắt kiểm tra (1/1) Điều Chỉnh Nhiệt Độ Điều hòa không khí của xe dùng cả két sưởi và giàn lạnh để điều khiển nhiệt độ phụ thuộc vào độ mở của cánh hòa trộn khí và van nước hoạt động cùng với bộ chọn nhiệt độ của bảng điều khiển. Quạt gió Giàn lạnh Cánh hòa trộn khí Két sưởi Bộ chọn nhiệt độ Van nước (1/1) -24-
THAM KHẢO: Điều hòa không khí tự động Một hệ thống điều hòa không khí tự động điều khiển nhiệt độ bên trong xe đến nhiệt độ đặt trước hòan toàn tự động. Khi chế độ hoạt động được đặt ở AUTO và nhiệt độ cũng được đặt cố định, các cảm biến sẽ phát hiện nhiệt độ bên trong, nhiệt độ bên ngòai, và nhiệt độ đặt trước. Sau đó, máy tính sẽ tự động điều khiển nhiệt độ khí thổi ra, tốc độ quạt gió và vị trí khí thổi ra nhằm đạt được nhiệt độ đặt trước (1/1) Hệ Thống Mã hóa Khóa Động cơ Hệ Thống Mã hóa Khóa Động cơ Trong hệ thống này, ECU động cơ trên xe sẽ kiểm tra mã nhận dạng ID của một chíp được gắn bên trong chìa khóa để tránh động cơ không bị khởi động bởi chìa khóa không được đăng ký. Khóa điện Chíp truyền tín hiệu Cuộn dây chìa tín hiệu (Bộ thu mã ID) Ống khóa Bộ khuyếch đại tín hiệu chìa ECU động cơ Bugi Vòi phun Các xe có động cơ xăng Bơm nhiên liệu (Ngừng phun nhiên liệu/đánh lửa) LƯU Ý: Xe có động cơ diesel Cũng có một loại ECU động cơ và bộ khuyếch đại tín hiệu chìa gắn liền nhau. (Ngừng phun nhiên liệu) (1/1) Túi Khí SRS Túi Khí SRS Túi khí SRS (hệ thống hỗ trợ giảm va đập) Cùng với dây đai an toàn, túi khí SRS giảm nhẹ chấn động tác dụng lên mặt và đầu của hành khách khi xảy ra tai nạn. Khi cảm biến phát hiện xe bị đâm phía trước hay bên sườn, cụm cảm biến túi khí trung tâm sẽ kích nổ chất tạo khí để ngay lập tức bơm phồng túi khí. Túi khí SRS cho lái xe Túi khí SRS cho hành khách Túi khí SRS bên Túi khí bên phía trên (1/1) -25-
THAM KHẢO: S ơ đ ồ kh ố i Cảm biến túi khí phía trước Cụm cảm biến túi khí trung tâm Túi khí (1/1) -26-
Câu hỏi-1 Đánh dấu từng câu hỏi sau đây Đúng hay Sai: Các câu trả STT Câu hỏi Đúng hoặc Sai lời đúng Mạch điện được tạo thành bởi điểm nối mát thân xe của ôtô bao 1 gồm các cực âm của từng thíêt bị điện độc lập và cực âm của ắc Đúng Sai quy mà được nối với thân xe. Do bóng đèn halogen đạt đến nhiệt độ cao khi nó sáng lên, không 2 được chạm vào bất kỳ khu vực nào ngòai phần thủy tinh khi thay Đúng Sai thế. Rơle sử dụng trong xe ôtô BẬT và TẮT mạch có cường độ dòng 3 Đúng Sai điện nhỏ. Đồng hồ tốc độ động cơ trên bảng táplô báo số vòng quay của 4 Đúng Sai động cơ trong một phút. 5 Tay gạt nước của cơ cấu gạt nước phải được thay thế định kỳ. Đúng Sai Câu hỏi-2 Câu nào trong các câu sau đây liên quan đến điều hòa không khí trên ôtô là đúng? 1. Chức năng sưởi ấm của điều hòa không khí ôtô dùng giàn lạnh để trao đổi nhiệt nhằm sưởi ấm không khí. 2. Chức năng làm mát của điều hòa không khí ôtô dùng két sưởi để trao đổi nhiệt nhằm làm mát không khí. 3. Sau một thời gian dài sử dụng, ga điều hòa trong hệ thống điều hòa không khí trên xe ôtô giảm bớt. Do đó cần kiểm tra định kỳ lượng ga điều hòa. 4. Điều hòa không khí tự động của xe ôtô tự động điều khiển chức năng làm mát. Tuy nhiên, chức năng sưởi ấm phải được điều khiển bằng tay. -27-
