BÀI CEMINA TRANG B Ị
BÀI CEMINA TRANG B Ị
Đ NG L C TÀU TH YỘ Ự Ủ
Đ NG L C TÀU TH YỘ Ự Ủ
Đề bài
Đề bài : Tìm hiểu cấu tạo nguyên lý hoạt động của thiết
: Tìm hiểu cấu tạo nguyên lý hoạt động của thiết
bị năng lương nguyên tử
bị năng lương nguyên tử
GVHD : Nguyễn Đình Long
SVTH : Nguyễn Văn Chương
MSSV : 48132035
1.
1. Cấu tạo của thiết bị năng lượng nguyên tử
Cấu tạo của thiết bị năng lượng nguyên tử
►Một thiết bị năng lương nguyên tử trên tàu gồm
Một thiết bị năng lương nguyên tử trên tàu gồm
có các bộ phân sau :
có các bộ phân sau :
►Trung tâm lò phản ứng hạt nhân (reactor core),
Trung tâm lò phản ứng hạt nhân (reactor core),
nơi xảy ra phản ứng phân hạch.
nơi xảy ra phản ứng phân hạch.
►Máy phát điện chạy bằng hơi nước, nơi nhiệt sinh
Máy phát điện chạy bằng hơi nước, nơi nhiệt sinh
ra từ phân hạch hạt nhân được dùng để tạo hơi.
ra từ phân hạch hạt nhân được dùng để tạo hơi.
►Turbine, dùng hơi nước làm quay nó để chạy
Turbine, dùng hơi nước làm quay nó để chạy
máy phát điện và quay chân vịt.
máy phát điện và quay chân vịt.
►Bộ phận ngưng tụ (condenser), làm lạnh hơi
Bộ phận ngưng tụ (condenser), làm lạnh hơi
nước, chuyển nó trở lại thành pha lỏng.
nước, chuyển nó trở lại thành pha lỏng.
►Tùy thuộc vào mục đích sử dụng, thanh
Tùy thuộc vào mục đích sử dụng, thanh
nguyên liệu, chất làm chậm, chất tải nhiệt… lò
nguyên liệu, chất làm chậm, chất tải nhiệt… lò
phản ứng hạt nhân có cấu tạo khác nhau.
phản ứng hạt nhân có cấu tạo khác nhau.

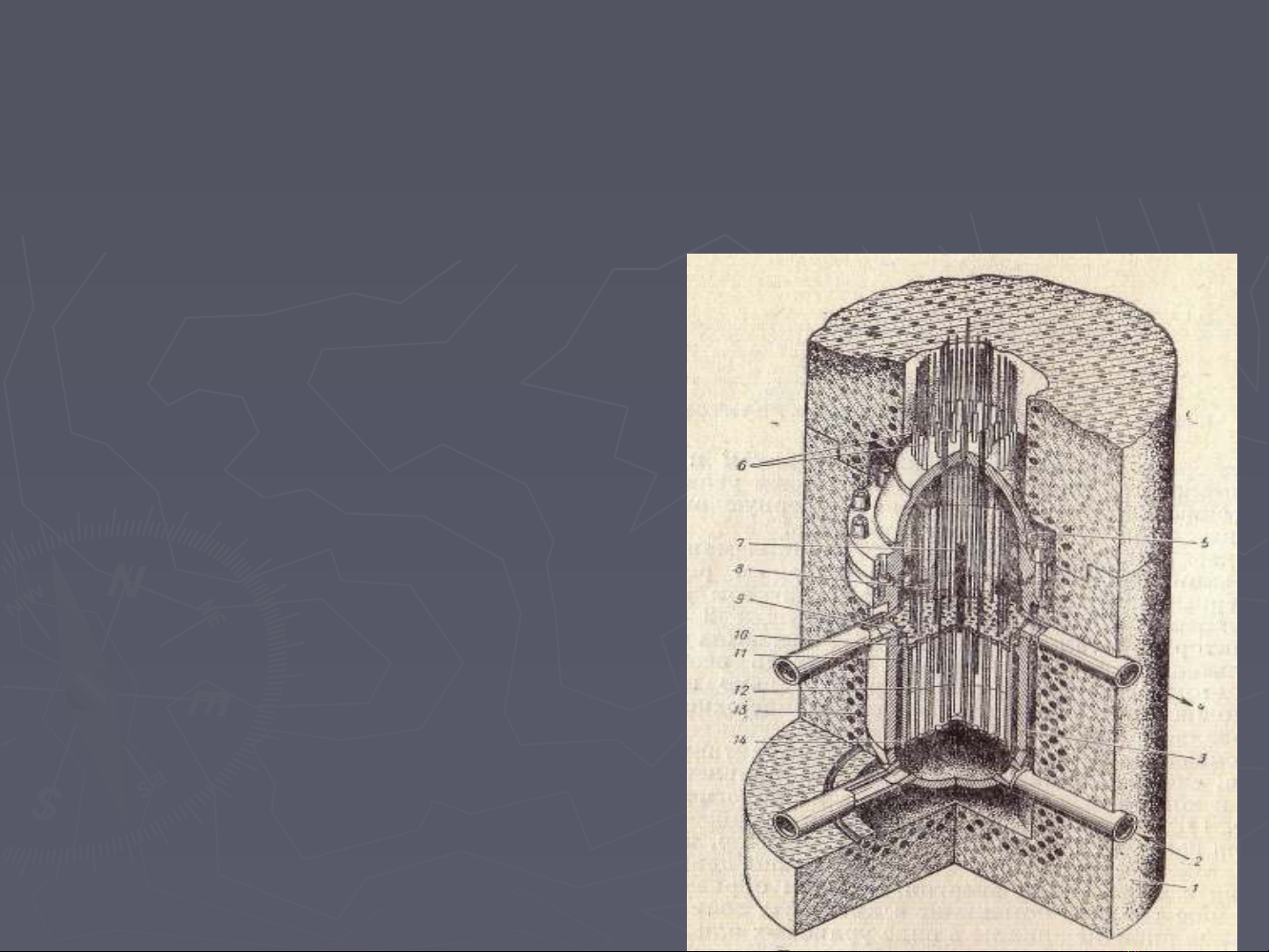

Hình 3-1. Cấu tạo lò phản ứng hạt nhân.
1- Lớp vỏ bảo vệ sinh học
2- Ống dẫn chất truyền nhiệt vào
3- Vỏ lò phản ứng hạt nhân
4- Ống dẫn chất truyền nhiệt ra
5 – Nắp lò phản ứng
6.7.8.9 – Hệ thống điều khiển phản ứng dây
truyền
10 – Gá đỡ trên
11 – Vùng phản ứng (hoạt động)
12 – Thanh nhiên liệu
13 – Bộ phận làm mát lớp vỏ bảo vệ sinh
học
14 – Gá đỡ dưới.
►Thanh nhiên liệu
Thanh nhiên liệu:
: Nguyên liệu thường được sử
Nguyên liệu thường được sử
dụng trong các lò phản ứng hạt nhân là Uran-
dụng trong các lò phản ứng hạt nhân là Uran-
235, Uran-233, hoặc Plutoni-239. Phản ứng
235, Uran-233, hoặc Plutoni-239. Phản ứng
dây truyền được xẩy ra dưới tác động ban đầu
dây truyền được xẩy ra dưới tác động ban đầu
của các notron.
của các notron.
►Các lò phản ứng hạt nhân sử dụng nguyên liệu
Các lò phản ứng hạt nhân sử dụng nguyên liệu
Uran-235 nghèo, notron kích hoạt là các
Uran-235 nghèo, notron kích hoạt là các
notron năng lượng thấp (notron chậm). Các lò
notron năng lượng thấp (notron chậm). Các lò
phản ứng hạt nhân sử dụng Pu-239 hoặc
phản ứng hạt nhân sử dụng Pu-239 hoặc
Uran-235 giầu, thường sử dụng notron kích
Uran-235 giầu, thường sử dụng notron kích
hoạt có năng lượng lớn (notron nhanh).
hoạt có năng lượng lớn (notron nhanh).
►Các lò phản ứng hạt nhân thông thường hiện
Các lò phản ứng hạt nhân thông thường hiện
nay, sử dụng nguyên liệu UO2 chứa 5% Uran-
nay, sử dụng nguyên liệu UO2 chứa 5% Uran-
235. Thanh nhiên liệu cho các lò phản ứng
235. Thanh nhiên liệu cho các lò phản ứng
hạt nhân được làm thành dạng viên Uranium
hạt nhân được làm thành dạng viên Uranium
oxide hình trụ, hình cầu, tấm… Chúng được
oxide hình trụ, hình cầu, tấm… Chúng được
xếp vào các hộp zircalloy 4 (hợp kim của
xếp vào các hộp zircalloy 4 (hợp kim của
zirconium, rất bền, chịu được nhiệt độ cao và
zirconium, rất bền, chịu được nhiệt độ cao và
không hấp thụ nơtron). Phổ biến nhất là dạng
không hấp thụ nơtron). Phổ biến nhất là dạng
hình trụ, tập hợp thành bó vuông gồm khoảng
hình trụ, tập hợp thành bó vuông gồm khoảng
200 thanh. Người ta còn chừa một số vị trí
200 thanh. Người ta còn chừa một số vị trí
trong đó để đặt các thanh điều khiển.
trong đó để đặt các thanh điều khiển.
