Tröôøng ÑHBK TP.HCM – Khoa Cô Khí – Moân hoïc: CAD/CAM/CNC
1
PHẦN 5: CNC – Computer Numerical Control
ĐIỀU KHIỂN SỐ NHỜ MÁY TÍNH
NỘI DUNG
1. TỔNG QUAN VỀ MÁY CNC
2. CẤU TRÚC CHƯƠNG TRÌNH CNC
3. CÁC LỆNH NỘI SUY
4. CÔNG NGHỆ CNC
5. CÁC CHU TRÌNH GIA CÔNG LỖ
6. LẬP TRÌNH TIỆN CNC
Tröôøng ÑHBK TP.HCM – Khoa Cô Khí – Moân hoïc: CAD/CAM/CNC
2
5.1. Tổng quan về máy CNC
2
Tröôøng ÑHBK TP.HCM – Khoa Cô Khí – Moân hoïc: CAD/CAM/CNC
3

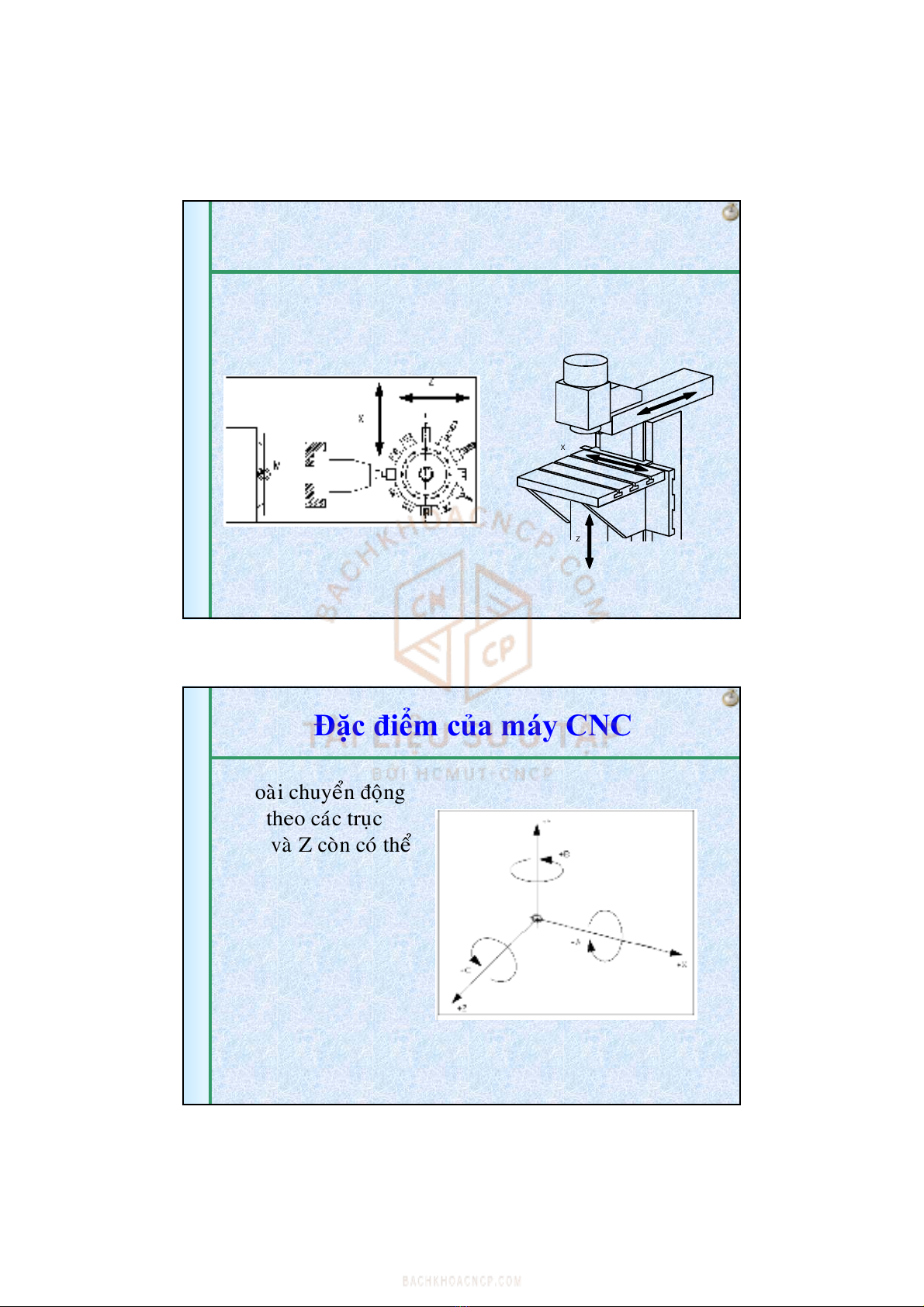

Đặc điểm của máy CNC
Z
Y
X
Máy tiện CNC có hai
trục điều khiển được
Máy phay CNC thường có
ba trục điều khiển được
Tröôøng ÑHBK TP.HCM – Khoa Cô Khí – Moân hoïc: CAD/CAM/CNC
4
Đặc điểm của máy CNC
Ngoaøi chuyeån ñoäng
doïc theo caùc truïc
X,Y vaø Z coøn coù theå
ñieàu khieån caùc
chuyeån ñoäng quay
quanh moãi truïc. Caùc
chuyeån ñoäng quay
naøy coù theå ñöôïc ñieàu
khieån vaø ñöôïc ñaùnh
daáu baèng A, B, C
3
Tröôøng ÑHBK TP.HCM – Khoa Cô Khí – Moân hoïc: CAD/CAM/CNC
5
Đặc điểm của máy CNC
servo
Tröôøng ÑHBK TP.HCM – Khoa Cô Khí – Moân hoïc: CAD/CAM/CNC
6
Đặc điểm của máy CNC
Heä thoáng ño haønh
trình trực tiếp
Y
X
1
2
Heä thoáng ño haønh
trình gián tiếp
X
4
3
2
1
4
Tröôøng ÑHBK TP.HCM – Khoa Cô Khí – Moân hoïc: CAD/CAM/CNC
7
• Trên máy phay: chủ yếu dùng đồ gá vạn năng
như ê tô, vấu kẹp. Trong sản xuất lớn dùng đồ
gá chuyên dùng
• Trên máy tiện chủ yếu dùng mâm cặp ba
chấu tự định tâm, mũi chống tâm. Trong sản
xuất hàng khối dùng đồ gá chuyên dùng
• Các cơ cấu kẹp có thể được tự động hoá
bằng xi lanh thuỷ lực hay khí nén.
Thiết bị kẹp chi tiết
Tröôøng ÑHBK TP.HCM – Khoa Cô Khí – Moân hoïc: CAD/CAM/CNC
8
Thiết bị kẹp chi tiết
Ê tô dùng trên máy phay
5
Tröôøng ÑHBK TP.HCM – Khoa Cô Khí – Moân hoïc: CAD/CAM/CNC
9
Dụng cụ cắt dùng trên máy CNC
Dụng cụ cắt dùng trên
máy Phay CNC
Tröôøng ÑHBK TP.HCM – Khoa Cô Khí – Moân hoïc: CAD/CAM/CNC
10
Các dụng cụ kẹp dao trên máy phay
