Bài giảng Vẽ thiêt kế kỹ thuật cơ khí: Chương 2 - ThS. Đỗ Văn Nhất

Chương 2 của tài liệu tập trung vào bản vẽ chi tiết trong kỹ thuật cơ khí. Nội dung chương bao gồm các loại bản vẽ cơ khí khác nhau, cách thức biểu diễn chi tiết, và các quy tắc ghi kích thước trên bản vẽ.

Chương này cung cấp kiến thức nền tảng về bản vẽ chi tiết, giúp người đọc hiểu và tạo ra các bản vẽ kỹ thuật chính xác, đầy đủ thông tin, phục vụ cho quá trình thiết kế, chế tạo và kiểm tra sản phẩm cơ khí.

Chương này trình bày chi tiết về bản vẽ chi tiết, một tài liệu quan trọng trong chế tạo và kiểm tra sản phẩm cơ khí. Nội dung chính bao gồm:

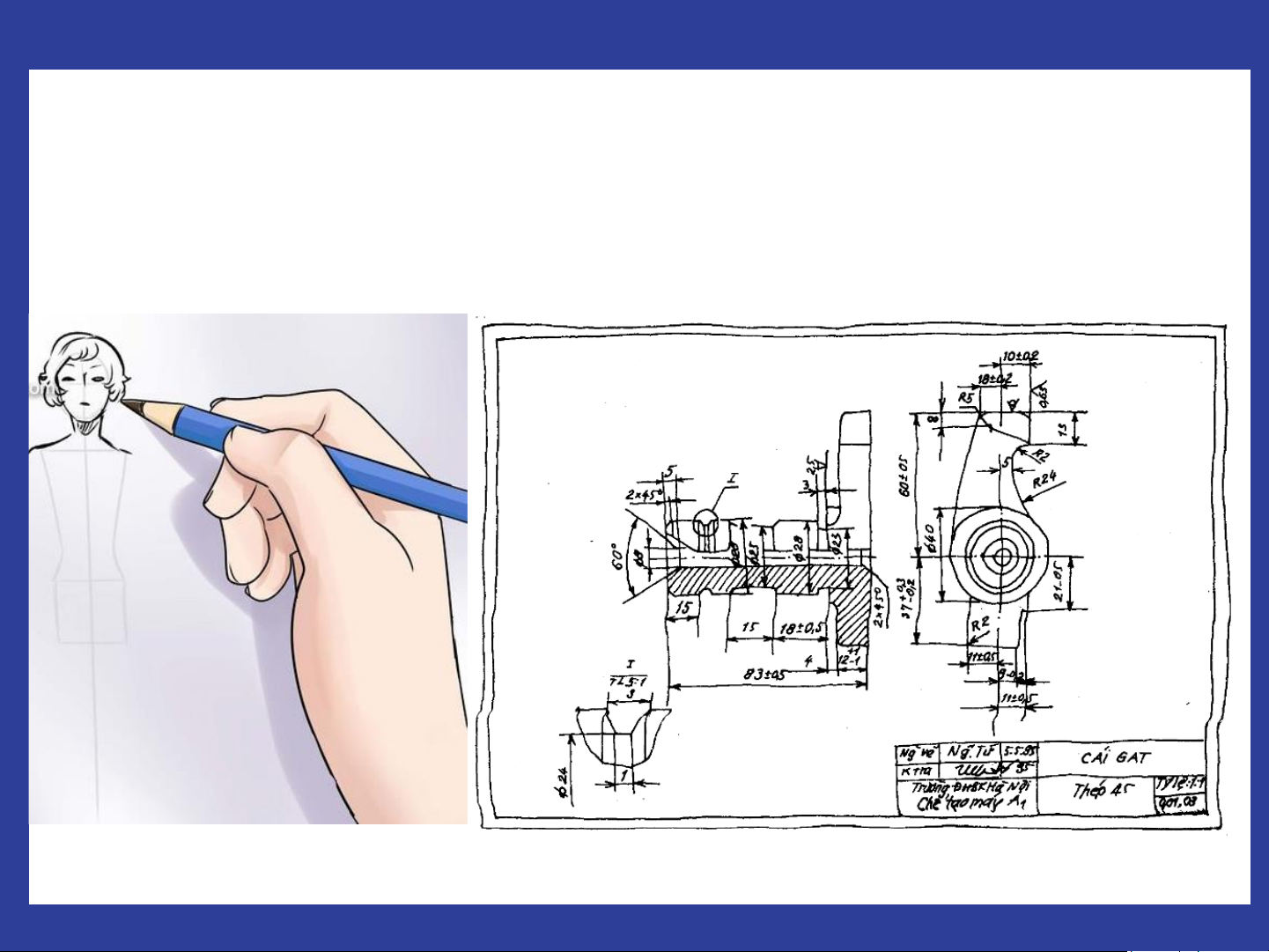

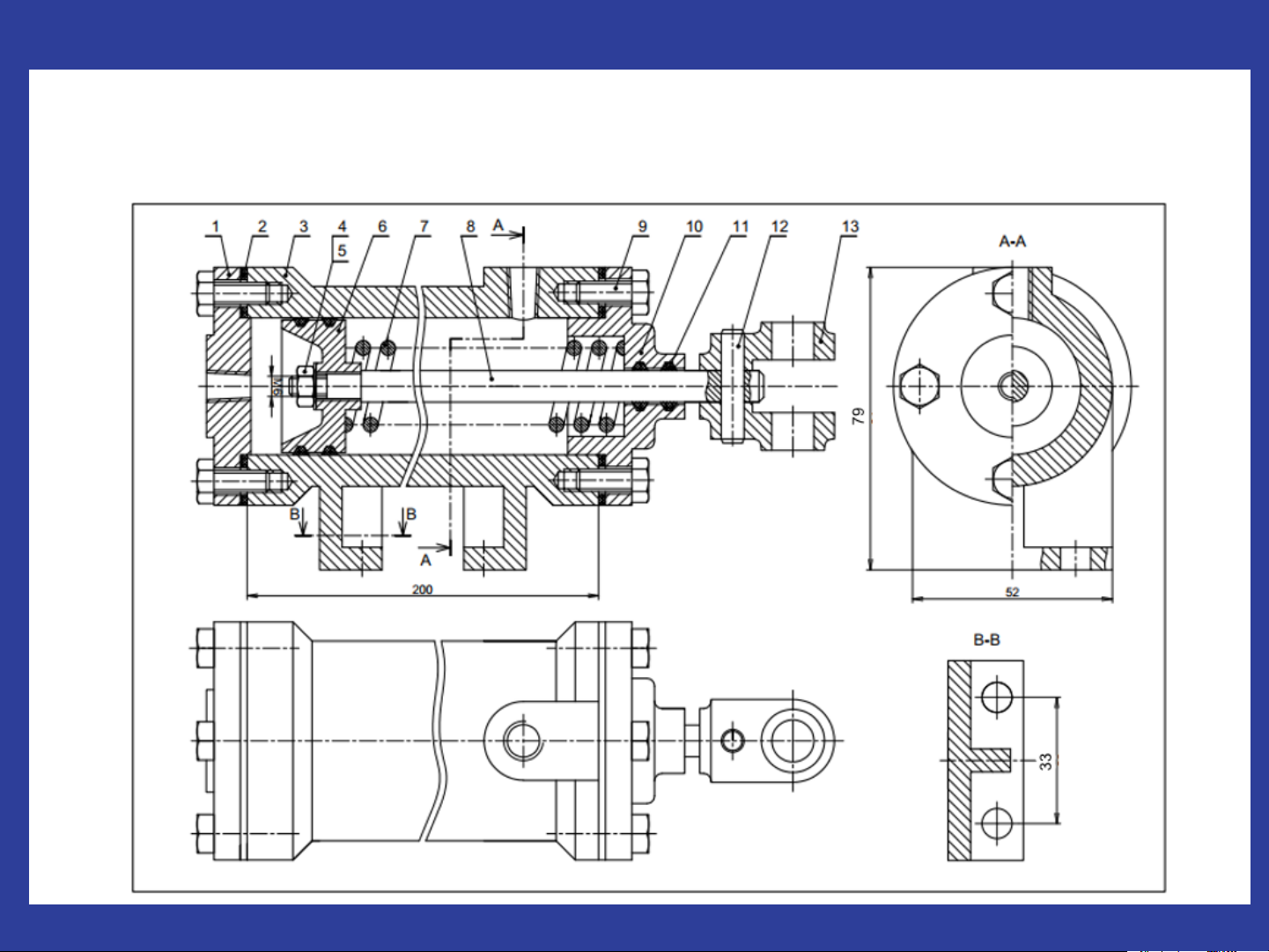

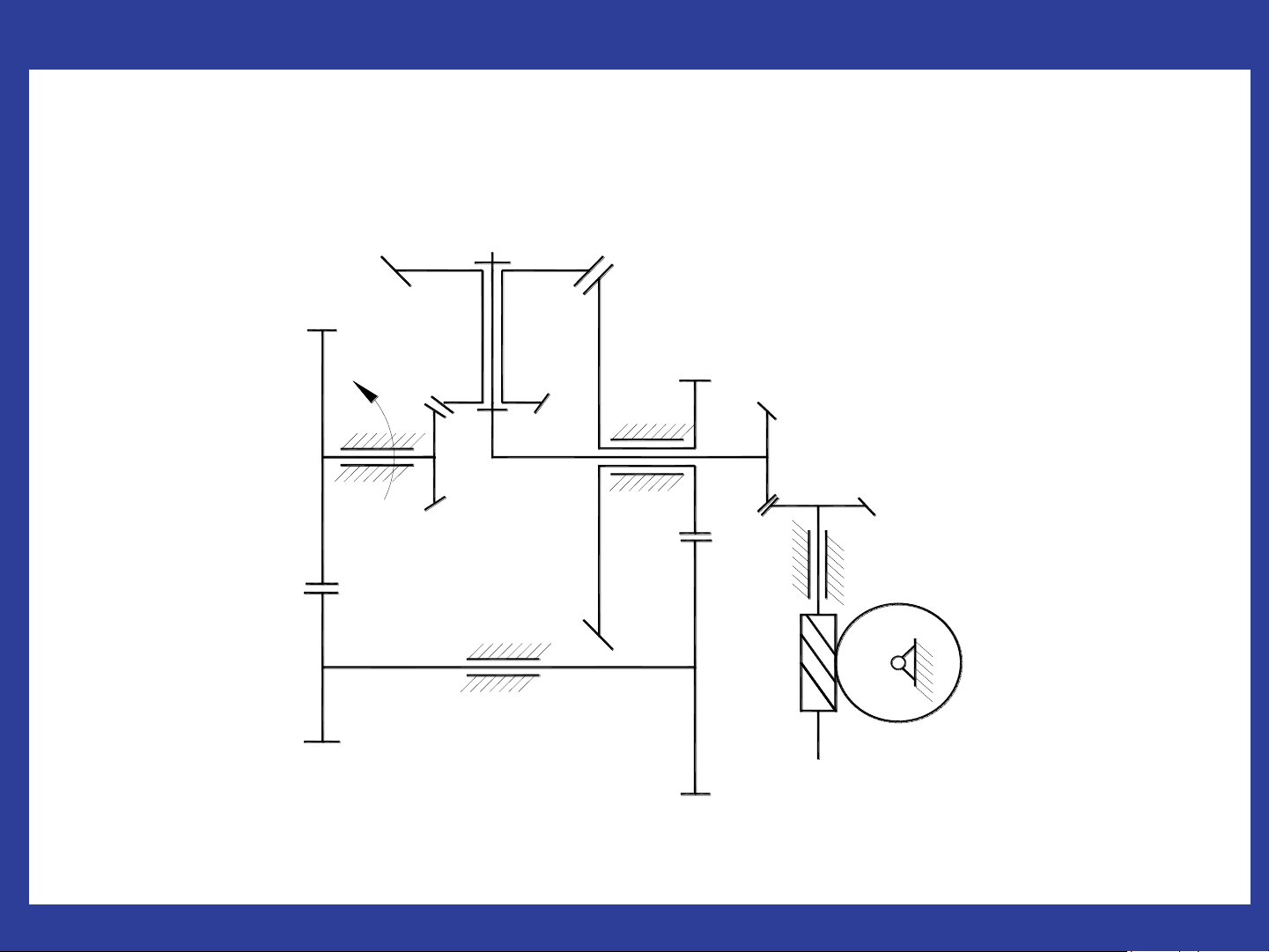

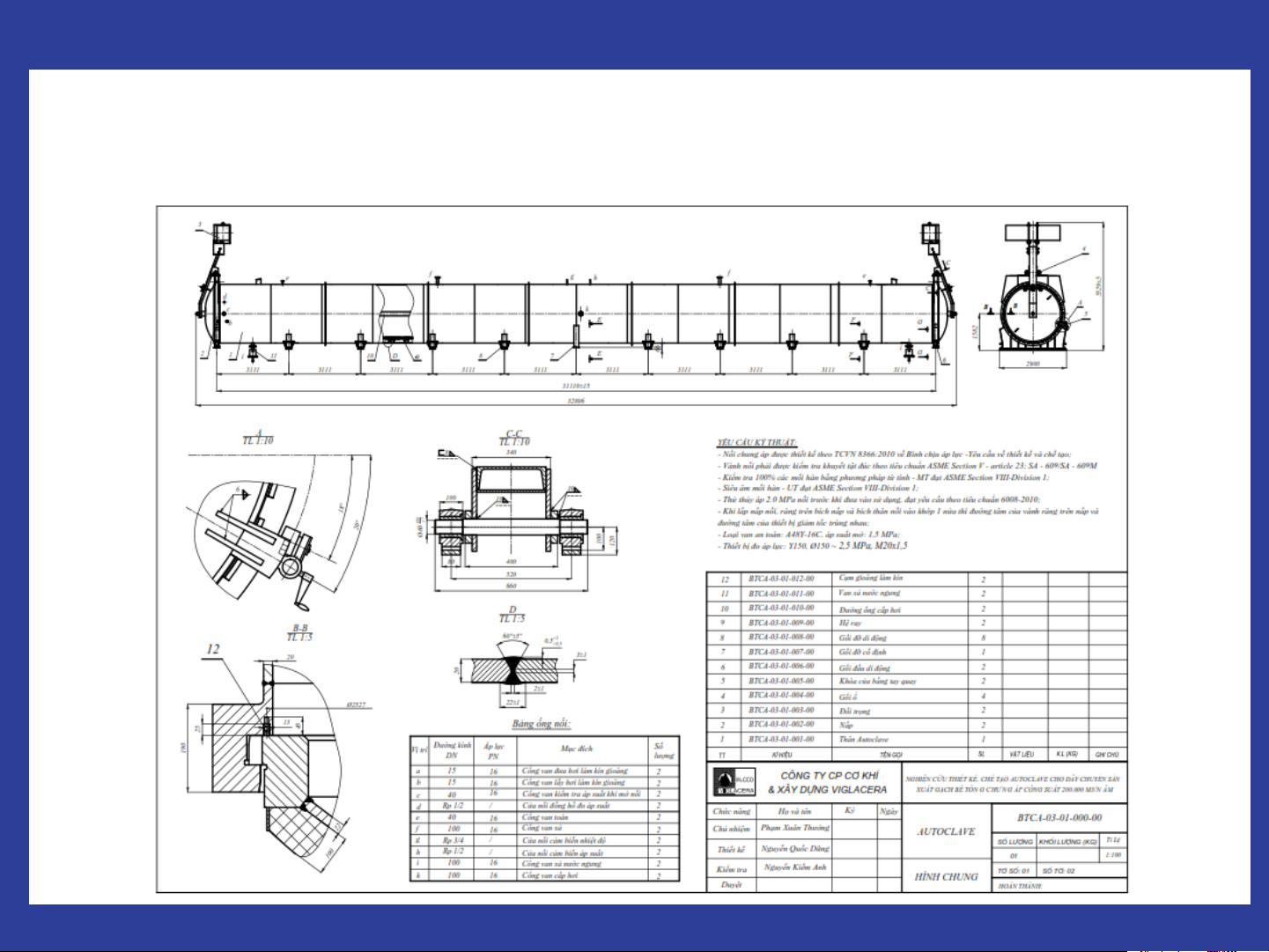

1. **Các loại bản vẽ cơ khí:** Giới thiệu các loại bản vẽ khác nhau như bản vẽ sơ đồ, bản vẽ phác, bản vẽ chi tiết, bản vẽ lắp, bản vẽ lắp chung và bản vẽ lắp đặt, mỗi loại phục vụ một mục đích cụ thể trong quá trình thiết kế và sản xuất.

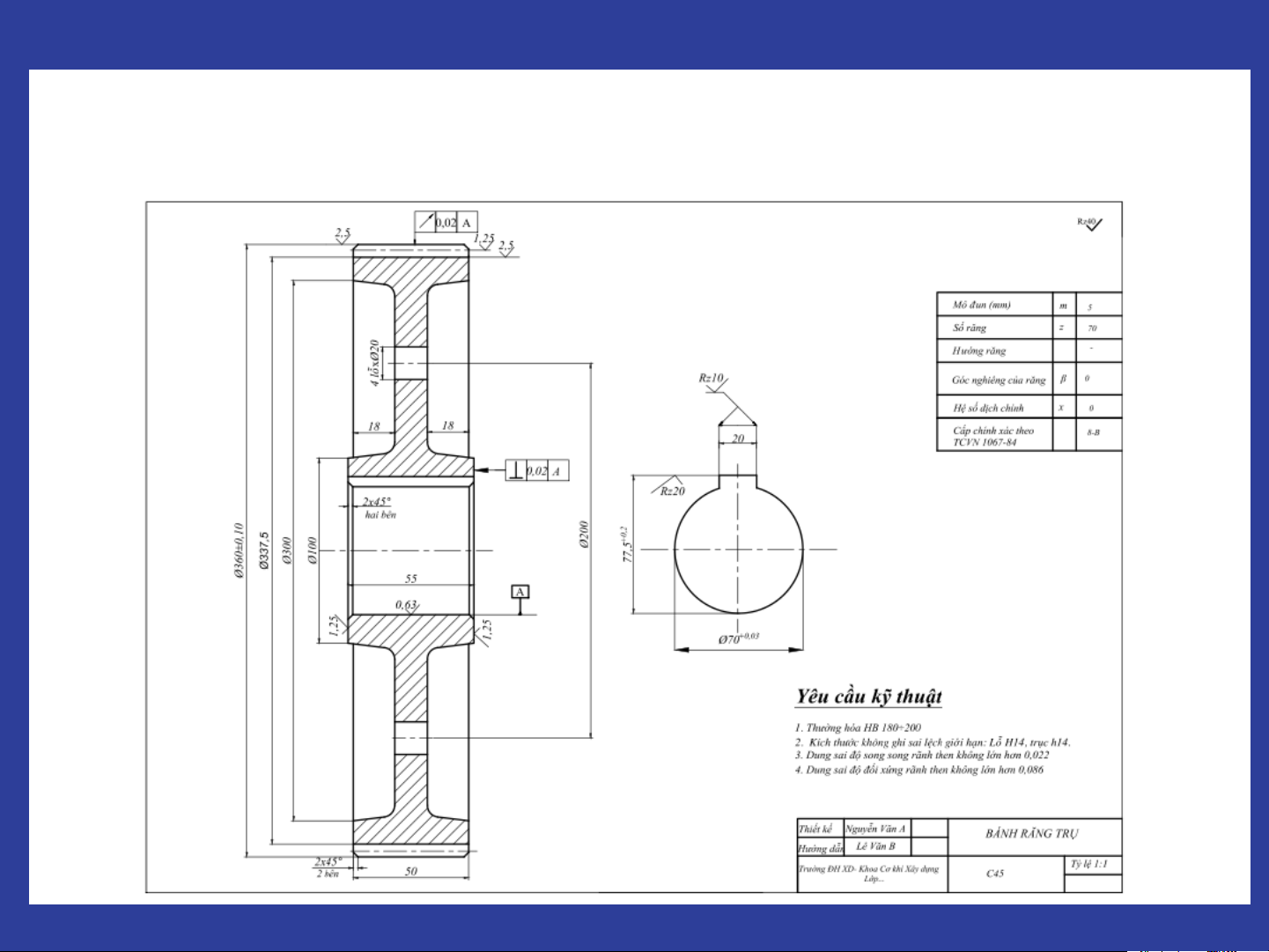

2. **Bản vẽ chi tiết:** Bản vẽ chi tiết là tài liệu bao gồm hình biểu diễn chi tiết và các thông số kỹ thuật cần thiết để chế tạo và kiểm tra chi tiết. Nội dung của bản vẽ chi tiết bao gồm các hình biểu diễn (hình chiếu, hình cắt, mặt cắt), kích thước, yêu cầu kỹ thuật (nhám bề mặt, sai lệch kích thước, yêu cầu nhiệt luyện) và khung tên.

3. **Hình biểu diễn chi tiết:** Việc lựa chọn hình biểu diễn phù hợp (hình chiếu, hình cắt, mặt cắt) là rất quan trọng để thể hiện chính xác hình dạng và cấu trúc của chi tiết. Chương này cũng đề cập đến các loại hình cắt đặc biệt như hình cắt nghiêng, hình cắt bậc, hình cắt xoay và hình cắt riêng phần.

4. **Ghi và đọc kích thước:** Trình bày các nguyên tắc cơ bản để ghi kích thước trên bản vẽ, bao gồm việc sử dụng kích thước thực, đảm bảo đủ số lượng kích thước cần thiết, và sử dụng đơn vị đo phù hợp. Kích thước tham khảo (không trực tiếp sử dụng trong chế tạo) được đặt trong ngoặc đơn.

5. **Các lưu ý khi ghi kích thước:** Chương này cũng đề cập đến các quy tắc và lưu ý cụ thể khi ghi kích thước cho các chi tiết có lỗ, mặt nghiêng, rãnh then, phần vát phẳng và lỗ khoan.
