Chương 9:
CÔNG NGHỆ VÀ LẬP TRÌNH TIỆN CNC
CBGD: Nguyễn Văn Thành
E-mail: nvthanh@hcmut.edu.vn
Môn học: CAD/CAM
FME
2/60
CHƯƠNG 9: CÔNG NGHỆ VÀ LẬP TRÌNH TIỆN CNC
Nội dung:
9.1. Công nghệ tiện CNC
9.2. Các lệnh di chuyển dao
9.3. Các lệnh và chu trình đơn
9.4. Các chu trình gia công hỗn hợp
FME
3/60
3

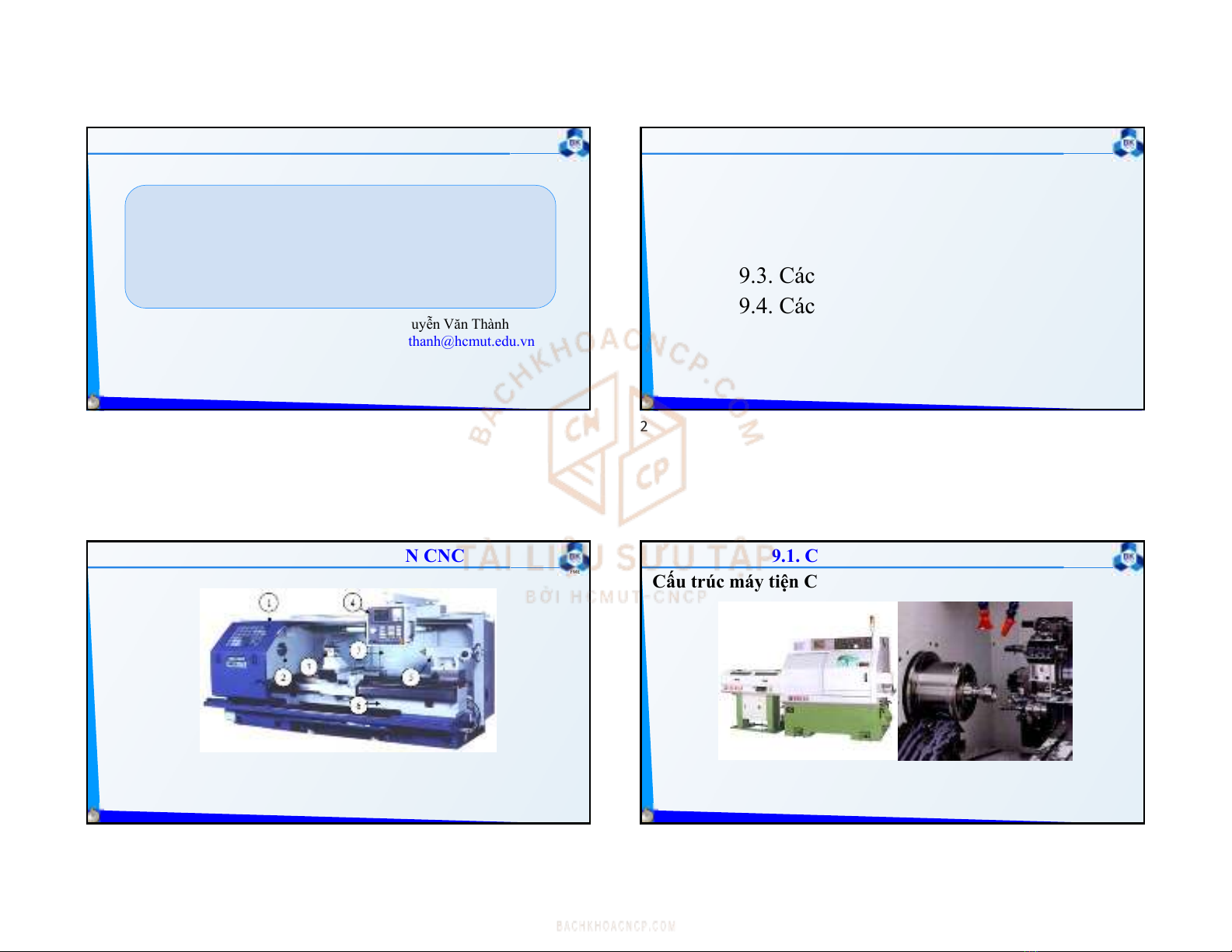

9.1. CÔNG NGHỆ TIỆN CNC
1. Ụ trước
2. Đầu trục chính
3. Xe dao
4. Bảng điều khiển
5. Ụ động
6. Thân máy
7. Thùng máy
Cấutrúcmáytiện CNC:
FME
4/60
4
9.1. CÔNG NGHỆ TIỆN CNC
Cấutrúcmáytiện CNC:
1 2
3 4
11/30/2020
2
FME
5/60
5
9.1. CÔNG NGHỆ TIỆN CNC
Cấutrúcmáytiện CNC:
FME
6/60
6
9.1. CÔNG NGHỆ TIỆN CNC
Cấutrúcmáytiện CNC:
FME
7/60
7
9.1. CÔNG NGHỆ TIỆN CNC
Cấutrúcmáytiện CNC:
FME
8/60
8
9.1. CÔNG NGHỆ TIỆN CNC
Bảng điều khiển:
5 6
7 8
11/30/2020
3
FME
9/60
9
9.1. CÔNG NGHỆ TIỆN CNC
Mâm dao:
FME
10/60
10
9.1. CÔNG NGHỆ TIỆN CNC
Mâm dao:
FME
11/60
11
9.1. CÔNG NGHỆ TIỆN CNC
Hệtọađộ:
FME
12/60
12
Heä toaï ñoä ta y phaûiHeä toaï ñoä ta y tra ùi
VớicácmáytiệnCNCthôngthườngchỉcó2trụcXvàZ,chiềucác
trục được xác định như sau: nhìn từ phía mâm cặp về đầu chống tâm
là hướng Z dương (Z+) và theo hướng nhìn đó nếu ụ dao nằm về
phía nào thì phía đó là hướng X dương (X+).
9.1. CÔNG NGHỆ TIỆN CNC
Hệtọađộ:
910
11 12
11/30/2020
4
FME
13/60
13
9.1. CÔNG NGHỆ TIỆN CNC
Các điểmchuẩn:
FME
14/60
14
9.1. CÔNG NGHỆ TIỆN CNC
Các bướclập trình:
FME
15/60
15
9.1. CÔNG NGHỆ TIỆN CNC
Các bướclập trình:
FME
16/60
16
9.1. CÔNG NGHỆ TIỆN CNC
Điểm “0” củachi tiết:
13 14
15 16
11/30/2020
5
FME
17/60
9.1. CÔNG NGHỆ TIỆN CNC
Vịtrí gốctọađộ phảinằm trên tâm trục chính:
FME
18/60
9.1. CÔNG NGHỆ TIỆN CNC
Lập trình theo đường kính và bán kính:
FME
19/60
Việc chọn cách ghi được thực hiện thông qua tham số
(No. 1006#3).
Khi chọn cách ghi là đường kính, phải lưu ý một số
điều sau:
Tọa độ X, U trong các lệnh di chuyển dụng cụ G00,
G01, G02, G03, thiết lập gốc tọa độ theo G50, tool
offset là ghi theo đường kính.
Chiều sâu cắt theo trục X trong các chu trình lập sẵn,
bán kính R, tọa độ tâm tương đối I, K của cung tròn,
lượng ăn dao F theo phương X là ghi theo bán kính.
9.1. CÔNG NGHỆ TIỆN CNC
Lập trình theo đường kính và bán kính:
FME
20/60
B
A
AB:
9.1. CÔNG NGHỆ TIỆN CNC
Tọađộ tuyệtđốivàtương đối:
