PHẦN 1: CƠ SỞ TÍNH TOÁN THIẾT
KẾ MÁY
VIỆN CƠ KHÍ – BM GIA CÔNG ÁP LỰC
Chương 1: Những vấn đề cơ bản trong
thiết kế chi tiết máy
2
•Yêu cầu, quá trình thiết kế
•Các chỉ tiêu chủ yếu về KNLV
•Độ tin cậy
• Vật liệu
•Tiêu chuẩn hóa và tính công nghệ
Chương 1
Những vấn đề
cơ bản
Th.S Nguyễn Minh Quân –Bộ môn Cơ sở thiết kế máy và Robot, Đại học Bách Khoa Hà Nội -https://sites.google.com/site/quannm187/
1. Yêu cầu thiết kế
3
Th.S Nguyễn Minh Quân –Bộ môn Cơ sở thiết kế máy và Robot, Đại học Bách Khoa Hà Nội -https://sites.google.com/site/quannm187/
Hiệu quả sử dụng: Năng suất, hiệu suất cao, khuôn khổ
kích thước hợp lý, độ chính xác, không ồn, …
Khả năng làm việc
Độ tin cậy
An toàn: sử dụng, môi trường
Kinh tế: sử dụng ít năng lượng, chi phí chế tạo, lắp ráp,
bảo dưỡng, vận hành
Công nghệ: phù hợp điều kiện sản xuất, đảm bảo tính
kinh tế, tiết kiệm thời gian gia công, …
4
2. Nội dung thiết kế máy
1. Xác định nguyên tắc hoạt động, chế độ làm việc
3. Xác định lực, mô-men tác dụng lên bộ phận máy,
đặc tính thay đổi của tải trọng
2. Lập sơ đồ chung toàn máy và các bộ phận máy
4. Chọn vật liệu cho các chi tiết máy
5. Tính toán động học, động lực học cho các chi tiết
máy, định hình dạng kích thước
6. Quy định công nghệ chế tạo và lắp ráp
7. Lập thuyết minh, chỉ dẫn sử dụng, sửa chữa
Th.S Nguyễn Minh Quân –Bộ môn Cơ sở thiết kế máy và Robot, Đại học Bách Khoa Hà Nội -https://sites.google.com/site/quannm187/
5
3. Trình tự thiết kế chi tiết máy

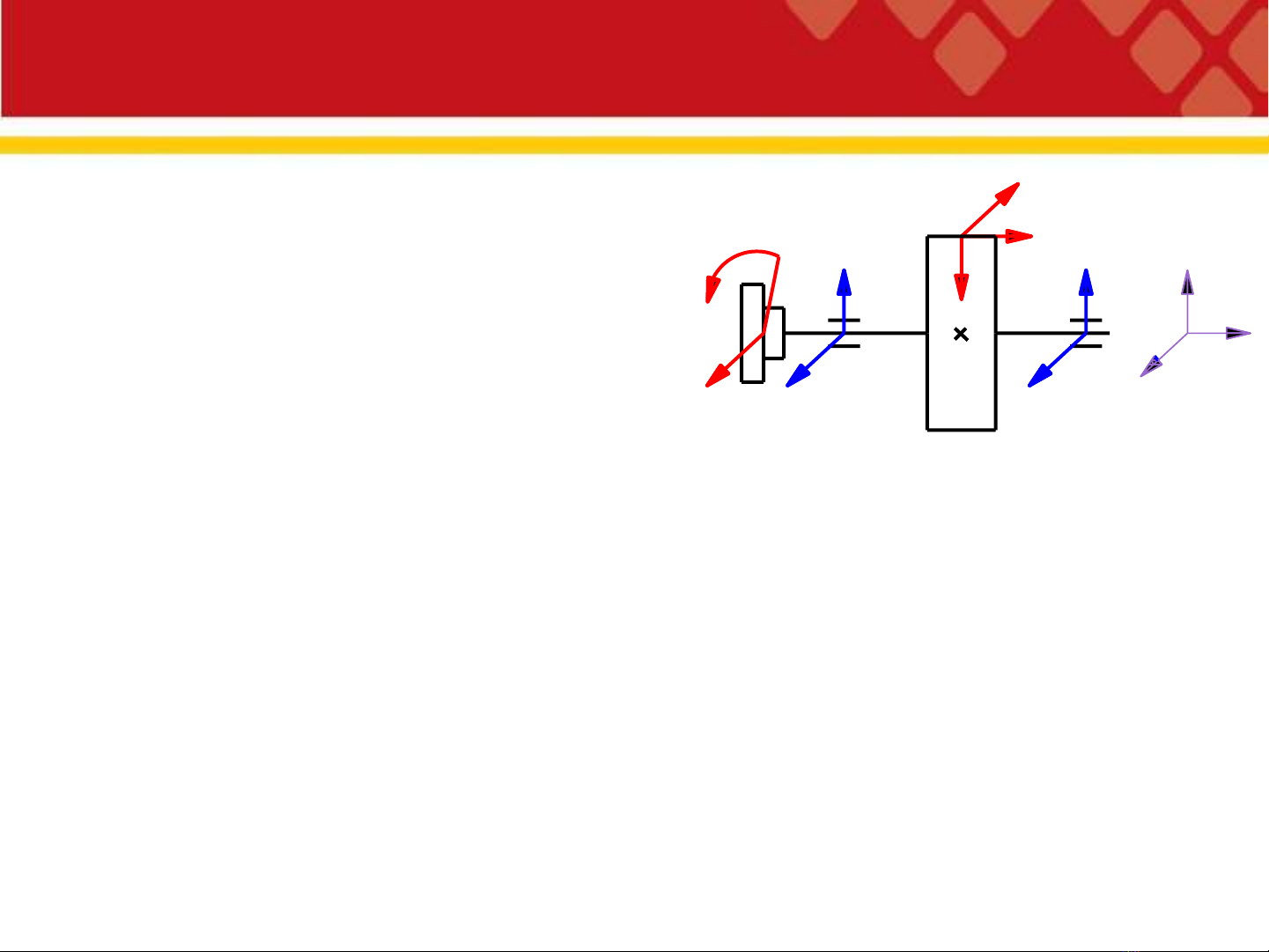

1. Lập sơ đồ tính toán giản lược
x
y
z
Fa
Fy
Fx
Fk
TFy1
Fx1
Fx0
Fy0
2
0
3
1
2. Xác định tải trọng
3. Chọn vật liệu thích hợp
4. Tính toán sơ bộ các kích thước theo các chỉ tiêu chủ
yếu về khả năng làm việc
5. Vẽ kết cấu cụ thể: kích thước, dung sai, độ nhám,
các yêu cầu công nghệ, … theo tính toán, điều kiện
chế tạo, lắp ghép
6. Tính toán kiểm nghiệm theo các chỉ tiêu chủ yếu về
khả năng làm việc. Có thể điều chỉnh bước 4, 5
