CHƯƠNG 6:
TRUYỀN ĐỘNG TRỤC VÍT
1. Khái niệm chung
2. Cơ học truyền động trục vít
3. Tính độ bền bộ truyền trục vít
4. Vật liệu và ứng suất cho phép
5. Tính toán nhiệt, làm nguội và bôi trơn
6. Trình tự thiết kế bộ truyền trục vít
1. KHÁI NIỆM CHUNG
1.1. Khái niệm:

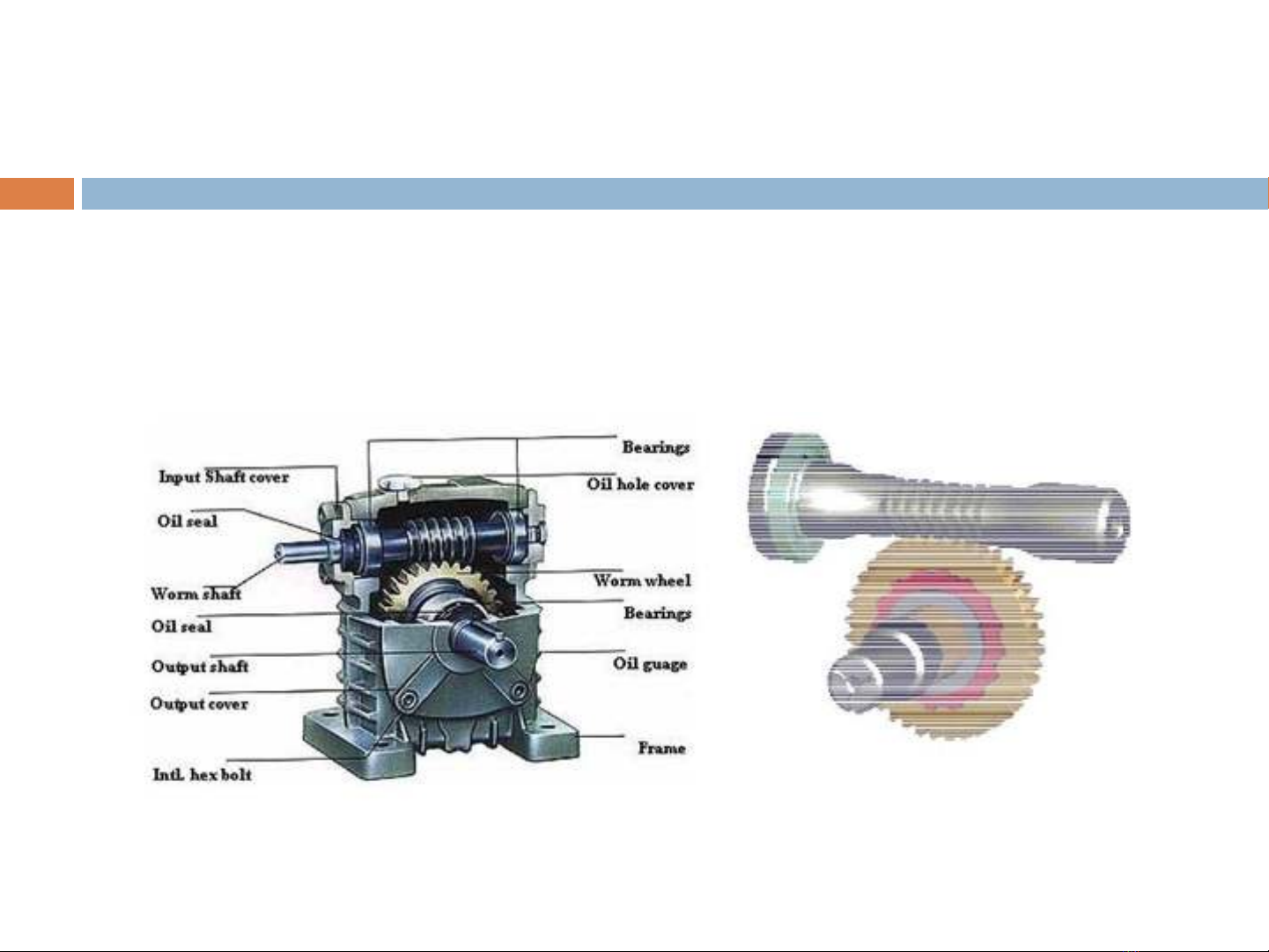

Bộ truyền trục vít gồm trục vít và bánh vít được dùng để truyền chuyển
động và tải trọng giữa hai trục chéo nhau (thường góc giữa hai trục là 900).

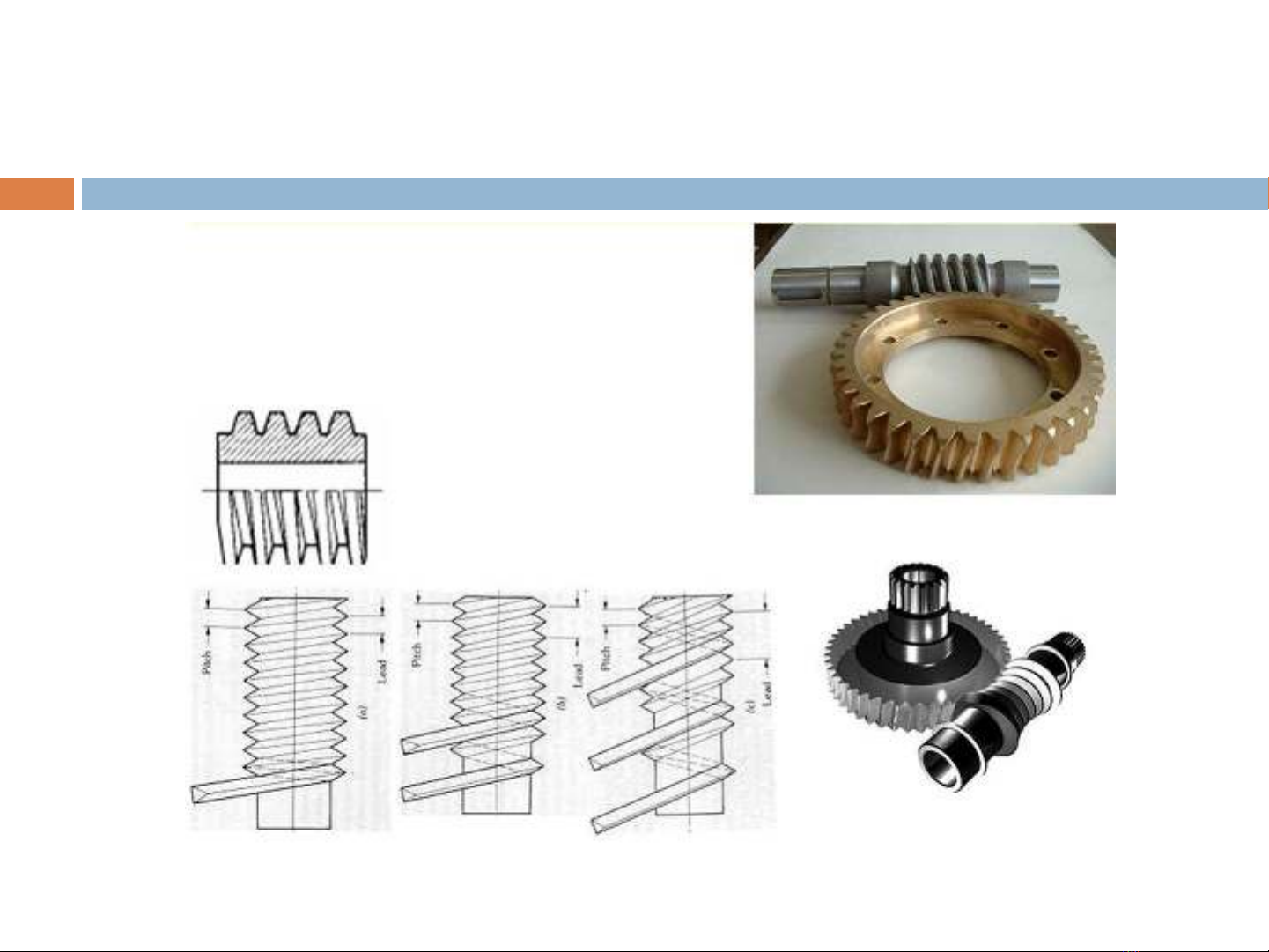

1. KHÁI NIỆM CHUNG
1. KHÁI NIỆM CHUNG
1.2. Phân loại, ưu, nhược điểm
❖Phân loại:

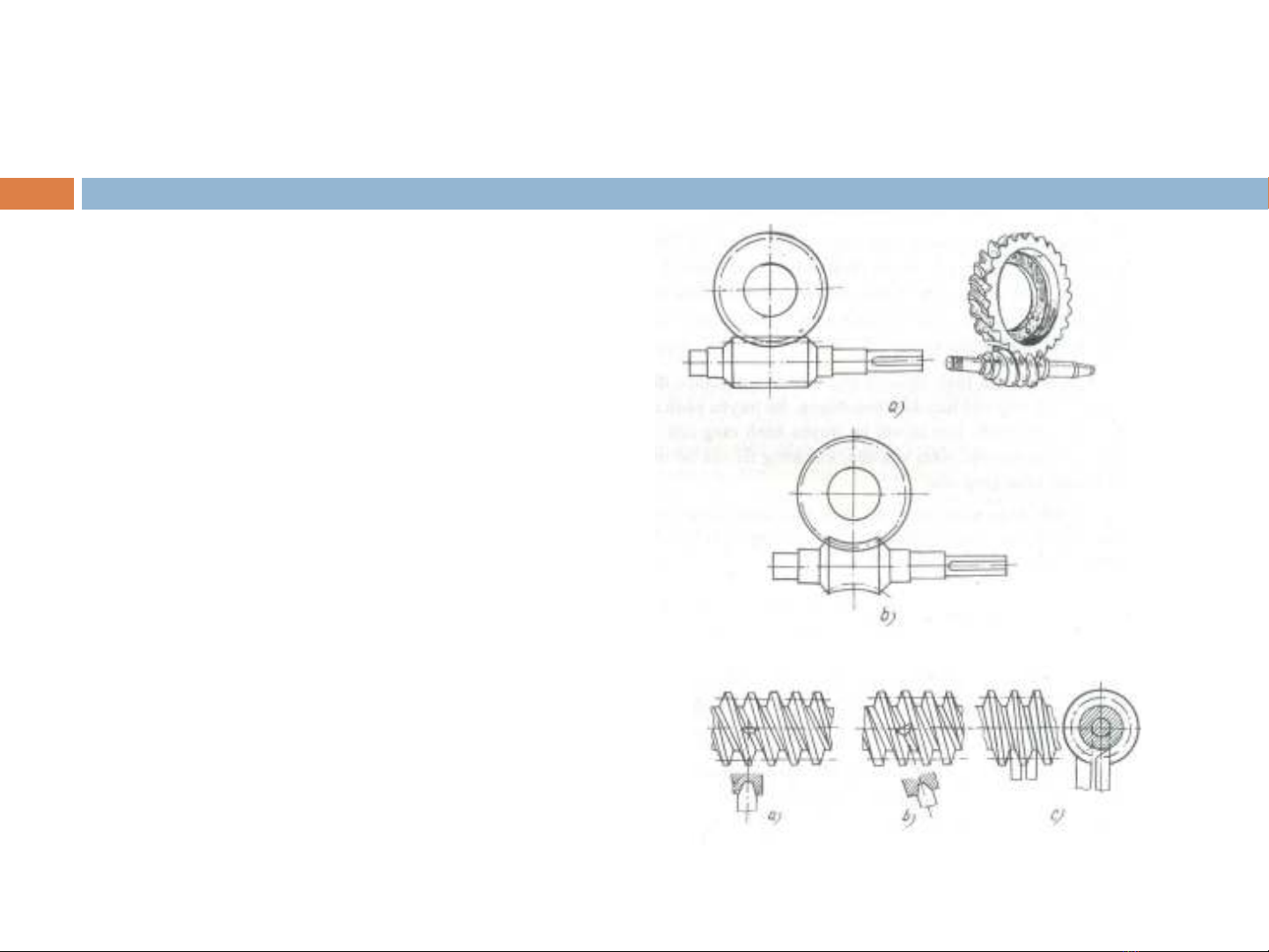

- Trục vít trụ (Hình 1a)
- Trục vít lõm (Hình 1b)
-Trục vít Acsimet (Hình 2a)
(Có cạnh ren thẳng trong mặt cắt dọc)
-Trục vít Convolut (Hình 2b)
(Có cạnh ren thẳng trong mặt pháp tuyến)
-Trục vít thân khai (Hình 2c)
(Có cạnh ren thẳng trong mặt cắt tiếp tuyến
Với mặt trụ cơ sở)
Hình 1
Hình 2
1. KHÁI NIỆM CHUNG
❖Ưu điểm:
-Tỉ số truyền lớn.
- Làm việc êm và không ồn.
-Có khả năng tự hãm.
❖Nhược điểm:
-Hiệu suất thấp, nhiệt sinh nhiều nên thường phải dùng các phương pháp làm
nguội.
-Phải dùng vật liệu giảm ma sát (đồng thanh) để chế tạo bánh vít nên giá thành
tương đối đắt.
Phạm vi sử dụng:
-Do hiệu suất của bộ truyền thấp nên truyền động trục vít thường chỉ sử dụng
trong trường hợp công suất nhỏ hoặc trung bình (không quá 50
60 kW).
-Tỉ số truyền u trong khoảng 20
60, đôi khi có thể nên đến 100.
-Khi làm việc trục vít là trục dẫn động cho bánh vít.
