Phân chia lưu vực trong SWAT
(Watershed division)
TRƯỜNG ĐẠI HỌC NÔNG LÂM TP. HỒ CHÍ MINH
KHOA MÔI TRƯỜNG & TÀI NGUYÊN | BỘ MÔN GIS & TÀI NGUYÊN

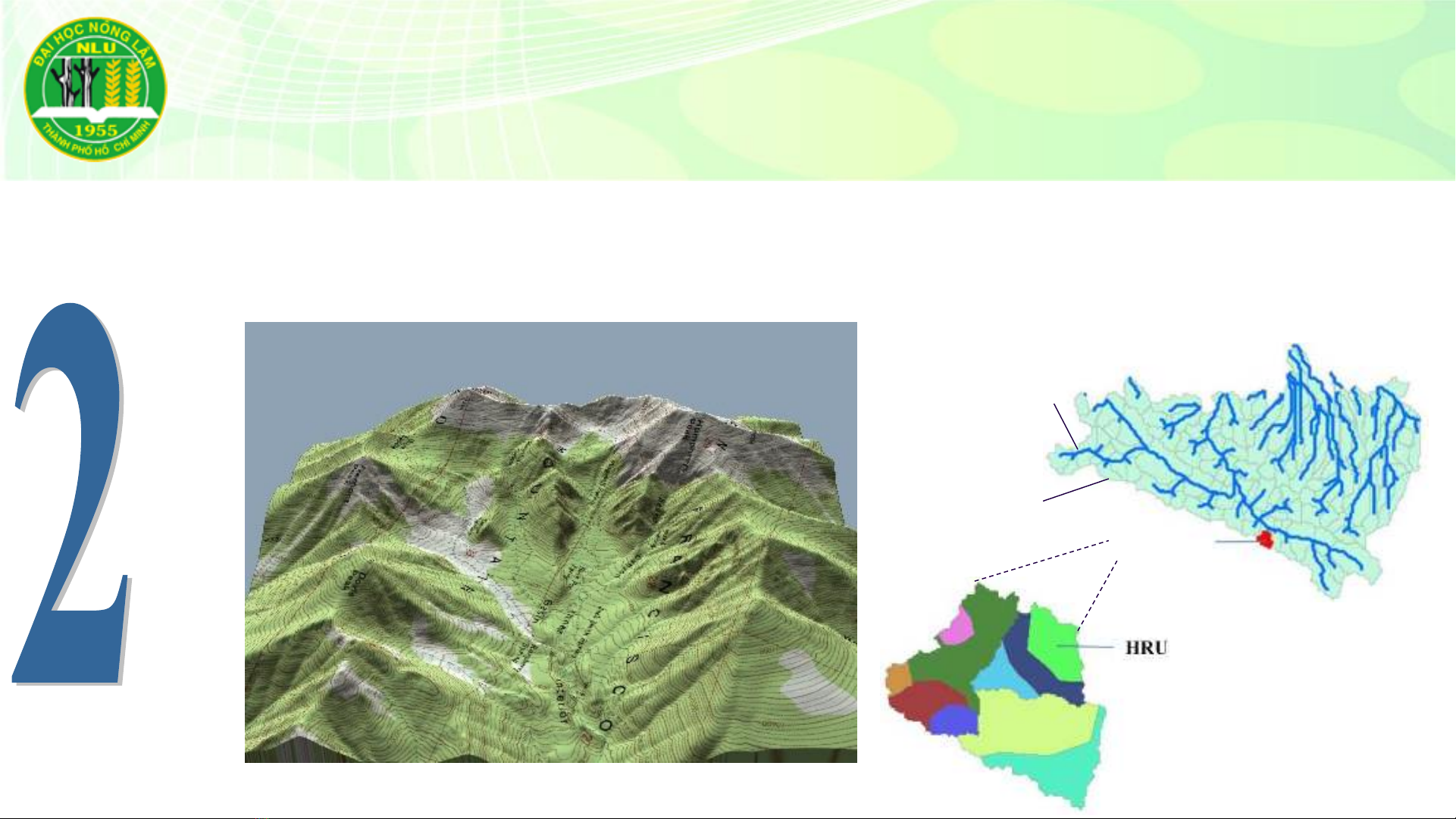

Lưu vực, tiểu lưu vực,
dòng chảy được tạo từ DEM
Đơn vị thủy văn được tạo
từ sử dụng đất/lớp phủ
đất, thổ nhưỡng, độ dốc
Subbasin
Basin
Reach
Copyright © 2023 | nguyenduyliem@hcmuaf.edu.vn Phân chia lưu vực trong SWAT
Nội dung
Mô hình độ cao số (Digital Elevation
Model)
Định nghĩa (Definition)
Cấu trúc dữ liệu (Data structure)
Tổ chức không gian trong SWAT
(Spatial level of SWAT)
Lưu vực (Basin)
Tiểu lưu vực (Subbasin)
Đơn vị thủy văn (Hydrological Response
Unit)
Phương pháp phân chia lưu vực, tiểu
lưu vực (Method of watershed division)
Xây dựng DEM (Create DEM)
Hiệu chỉnh DEM (Fill DEM)
Xác định hướng dòng chảy (Create a
flow direction raster)
Tính toán dòng chảy tích lũy (Generate
a flow accumulation raster)
Phác họa mạng lưới dòng chảy
(Identify the stream network)
Phân định ranh giới lưu vực (Delineate
the watershed boundary)
Phương pháp phân chia đơn vị thủy
văn (Method of HRU division)
Dominant HRU
Dominant Landuse, Soil, Slope
Multiple HRUs 2
Copyright © 2023 | nguyenduyliem@hcmuaf.edu.vn Phân chia lưu vực trong SWAT
Mô hình độ cao số (DEM) là gì?
Mô hình độ cao số (Digital Elevation Model- DEM):
Thể hiện dưới dạng số sự thay đổi liên tục của độ cao trong không gian.
3
Copyright © 2023 | nguyenduyliem@hcmuaf.edu.vn Phân chia lưu vực trong SWAT
Cấu trúc dữ liệu của DEM

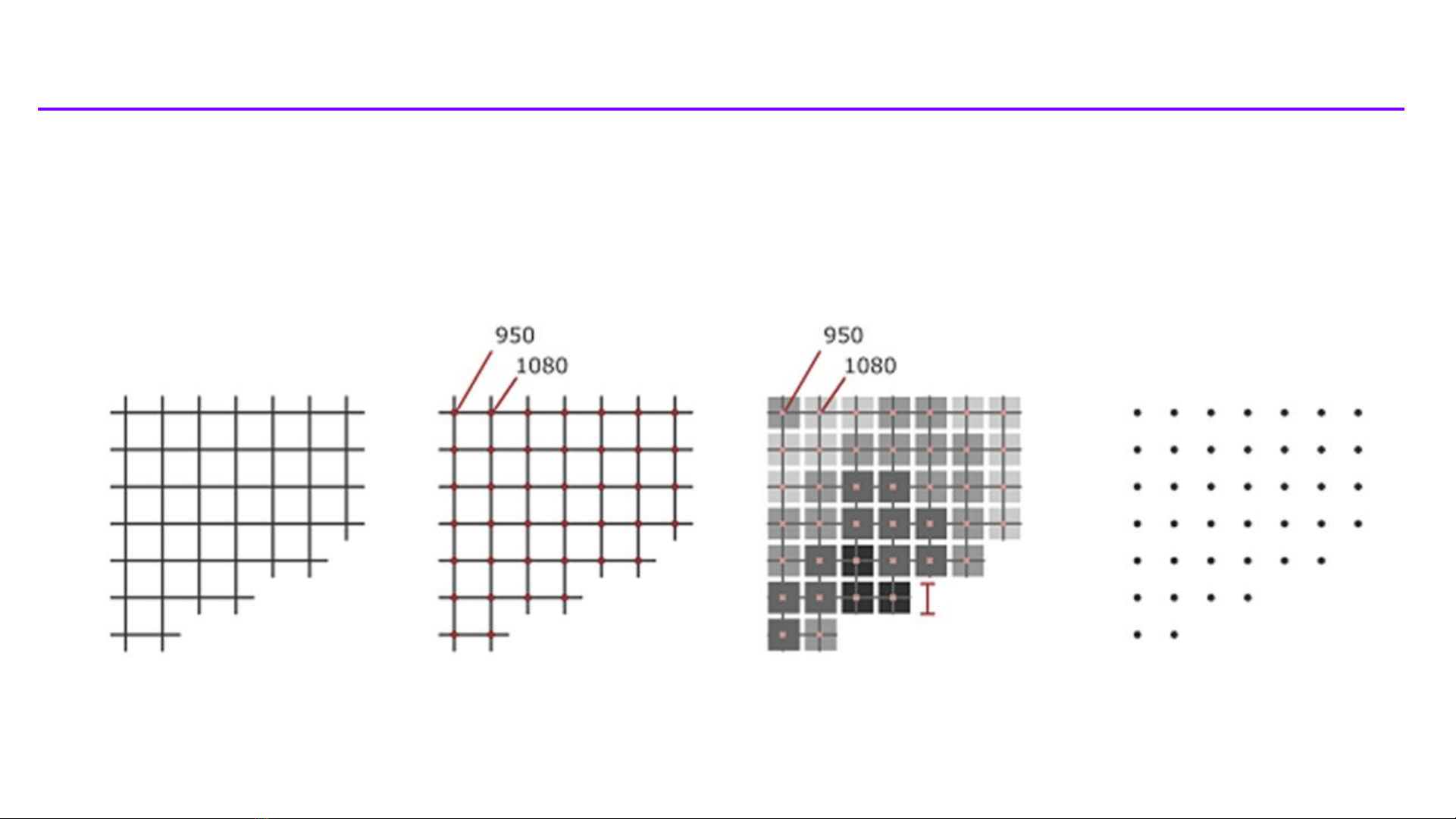

Mỗi nút tương ứng với một giá trị độ cao.
Độ phân giải của mạng lưới là khoảng cách giữa 2 nút lân cận.
4
Mô hình không gian Mô hình hiển thị Mô hình tính toán
Mạng lưới đều Nút Pixel Điểm
Độ phân giải
Copyright © 2023 | nguyenduyliem@hcmuaf.edu.vn Phân chia lưu vực trong SWAT
Cấu trúc dữ liệu của DEM

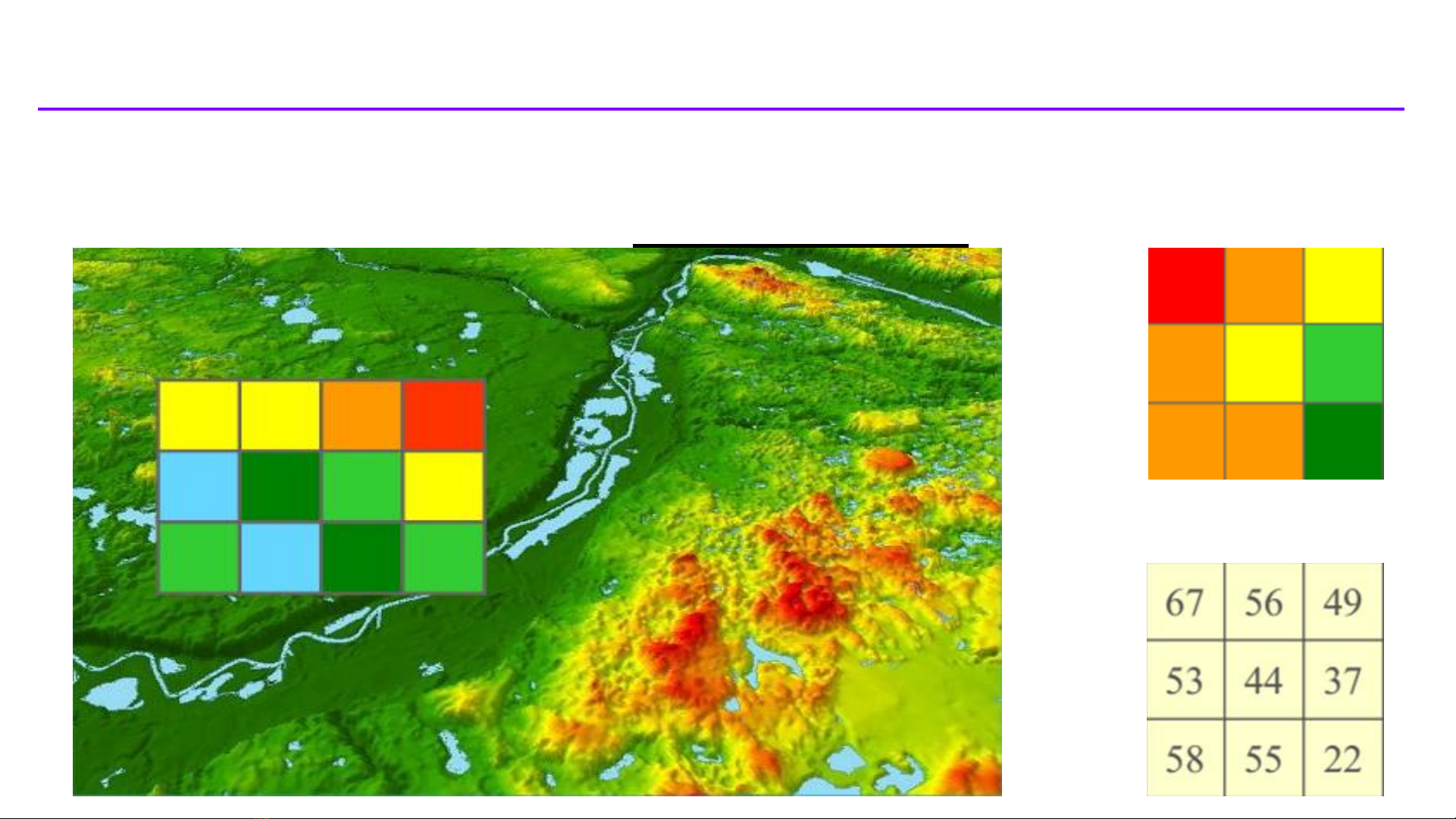

Mỗi pixel lưu trữ một giá trị độ cao trung bình của pixel đó.

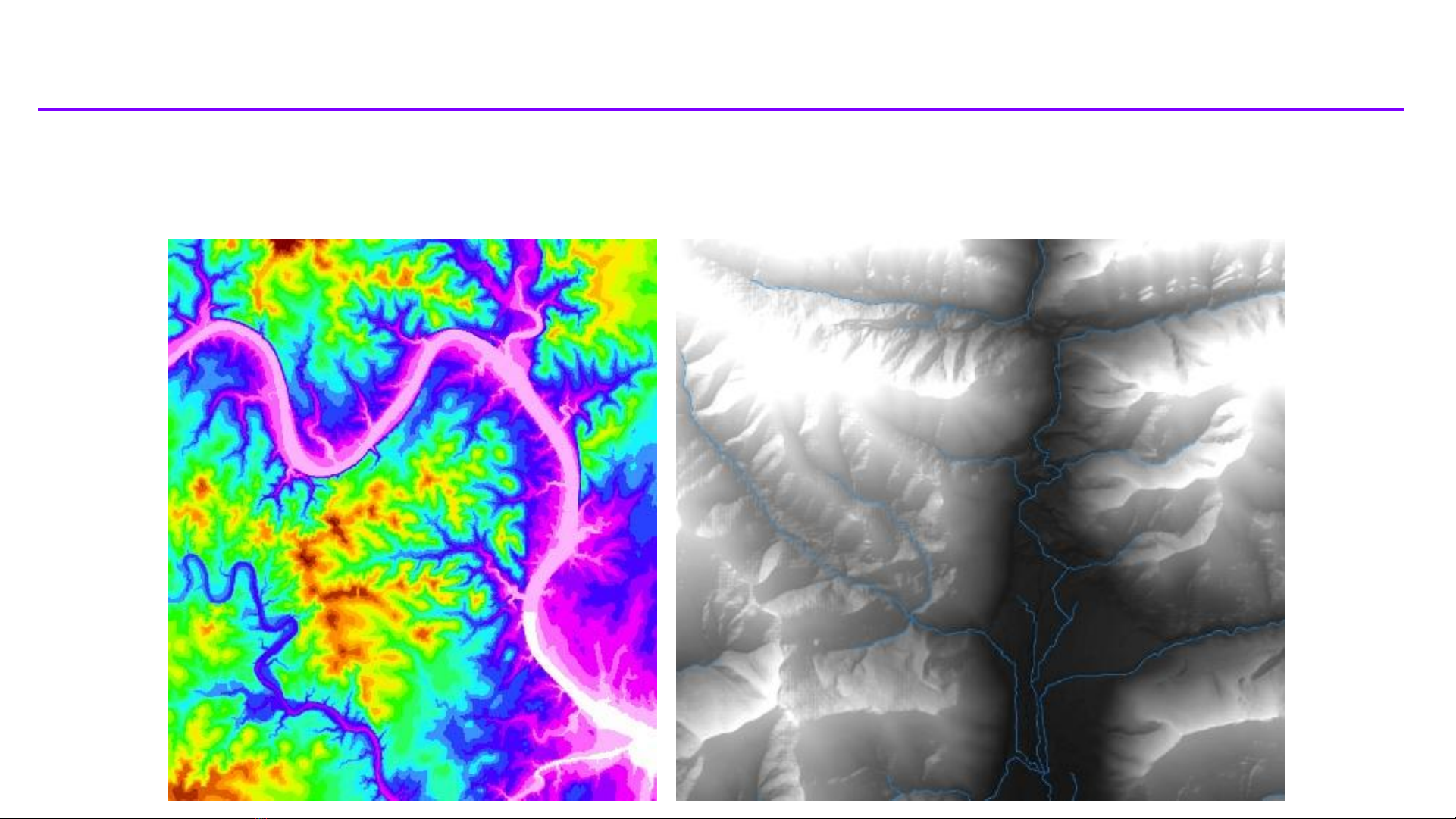

Độ cao được thể hiện bằng màu sắc khi biểu diễn đồ họa.
5
Biểu diễn đồ họa
Lưu trữ số
