CƠ SỞ KỸ THUẬT ĐIỆN 1
Chương 5: Mạch điện tuyến tính có kích thích chu kỳ
I. Khái niệm về nguồn kích thích chu kỳ.
II. Cách phân tích mạch điện tuyến tính có kích thích chu kỳ.
III. Trị hiệu dụng -công suất dòng chu kỳ.
IV. Hàm truyền đạt và đặc tính tần số.
CuuDuongThanCong.com https://fb.com/tailieudientucntt
Cơ sở kỹ thuật điện 1 - Nguyễn Việt Sơn - 2010 2
Chương 5: Mạch điện tuyến tính có kích thích chu kỳ
I. Khái niệm về nguồn kích thích chu kỳ.
Định nghĩa:Nguồn chu kỳ là nguồn mà tín hiệu của nó lặp lại như cũ sau một khoảng thời gian T
(T được gọi là chu kỳ của tín hiệu).

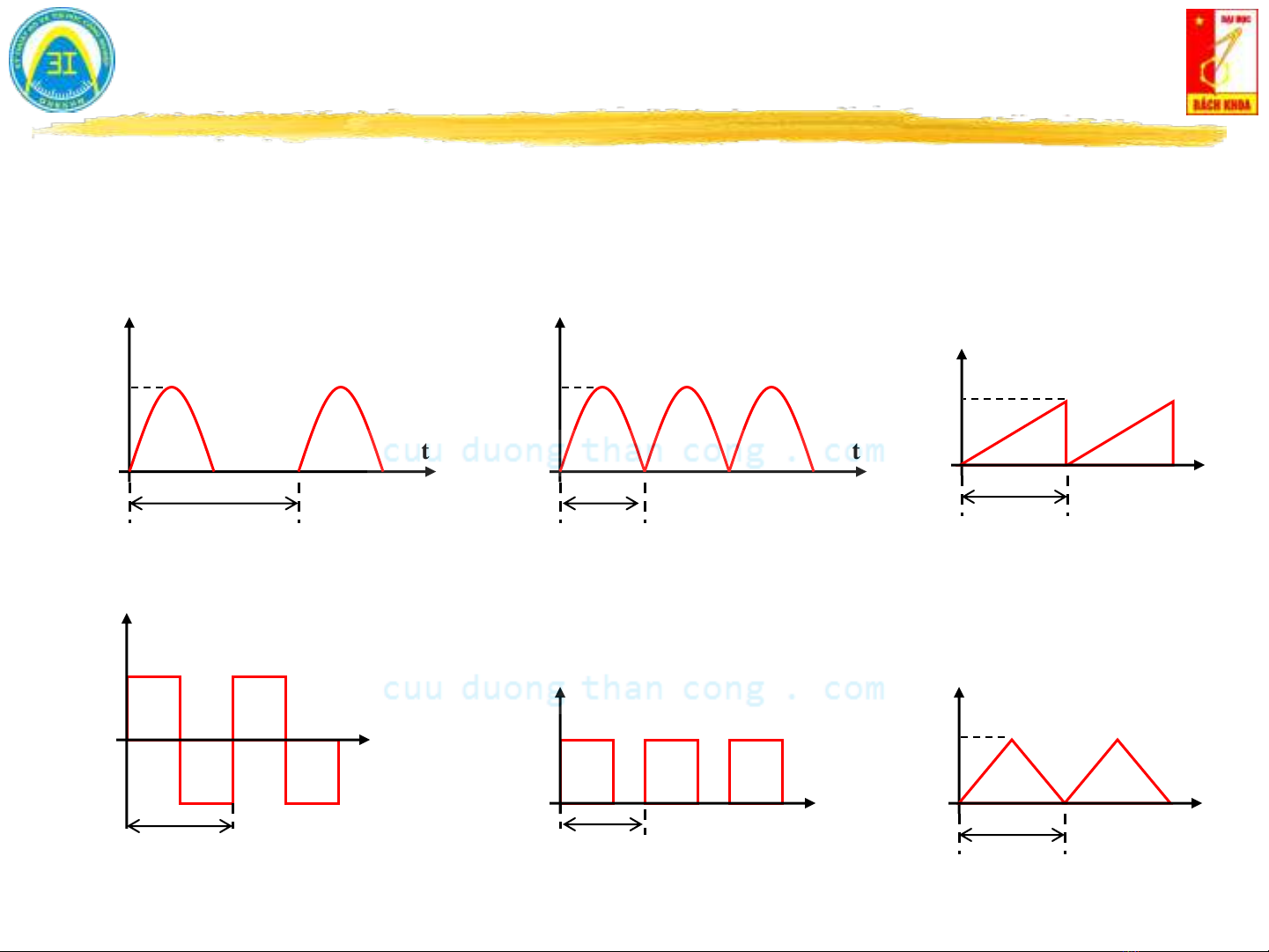

Ví dụ:
t
T
U
Toff
Ton
Nguồn xung vuông
T
U
αt
Nguồn xung răng cưa
Nguồn xung răng cưa
T
U
αt
Nguồn chỉnh lưu nửa chu kỳ
T
U
t
Nguồn chỉnh lưu 2 nửa chu kỳ
T
U
t
Nguồn xung vuông
T
U
Toff
Ton
t
CuuDuongThanCong.com https://fb.com/tailieudientucntt
Cơ sở kỹ thuật điện 1 - Nguyễn Việt Sơn - 2010 3
Chương 5: Mạch điện tuyến tính có kích thích chu kỳ
I. Khái niệm về nguồn kích thích chu kỳ.
Theo khai triển chuỗi Furiê, một hàm chu kỳ luôn có thể phân tích thành một tổng các hàm điều
hòa bậc 0, 1, 2, 3, ... có dạng:
0
1
( ) .cos( . )
km k
k
f t f F k t

0
1
( ) .sin( . )
km k
k
f t f F k t

hoặc
Do chuỗi hội tụ nên những thành phần điều hòa bậc cao sẽ nhỏ dần.Vì vậy, một cách gần đúng, chỉ
cần lấy một vài số hạng đầu cũng đủ thỏa mãn độ chính xác yêu cầu.
CuuDuongThanCong.com https://fb.com/tailieudientucntt
Cơ sở kỹ thuật điện 1 - Nguyễn Việt Sơn - 2010 4
CƠ SỞ KỸ THUẬT ĐIỆN 1
Chương 5: Mạch điện tuyến tính có kích thích chu kỳ
I. Khái niệm về nguồn kích thích chu kỳ.
II. Cách phân tích mạch điện tuyến tính có kích thích chu kỳ.
III. Trị hiệu dụng -công suất dòng chu kỳ.
IV. Hàm truyền đạt và đặc tính tần số.
CuuDuongThanCong.com https://fb.com/tailieudientucntt
Cơ sở kỹ thuật điện 1 - Nguyễn Việt Sơn - 2010 5
Chương 5: Mạch điện tuyến tính có kích thích chu kỳ
II. Cách phân tích mạch điện tuyến tính có kích thích chu kỳ.
Chương 3 đã trình bày phương pháp số phức dùng để xét mạch tuyến tính có các kích thích điều
hòa cùng tần số. Phương pháp số phức có ưu điểm là đưa việc giải một hệ phương trình vi tích phân
đối với biến điều hòa 1 tần số về việc giải 1 hệ phương trình đại số ảnh phức.
Đối với mạch tuyến tính có kích thích là nguồn chu kỳ không điều hòa, người ta cũng tìm cách
dùng phương pháp số phức để giải bằng cách:
Phân tích nguồn chu kỳ không điều hòa thành tổng những nguồn điều hòa có tần số khác nhau.
Dùng phương pháp số phức xét đáp ứng đối với những nguồn điều hòa thuộc từng tần số. Chú
ý tính lựa chọn đối với tần số của các thông số tổng trở, tổng dẫn.

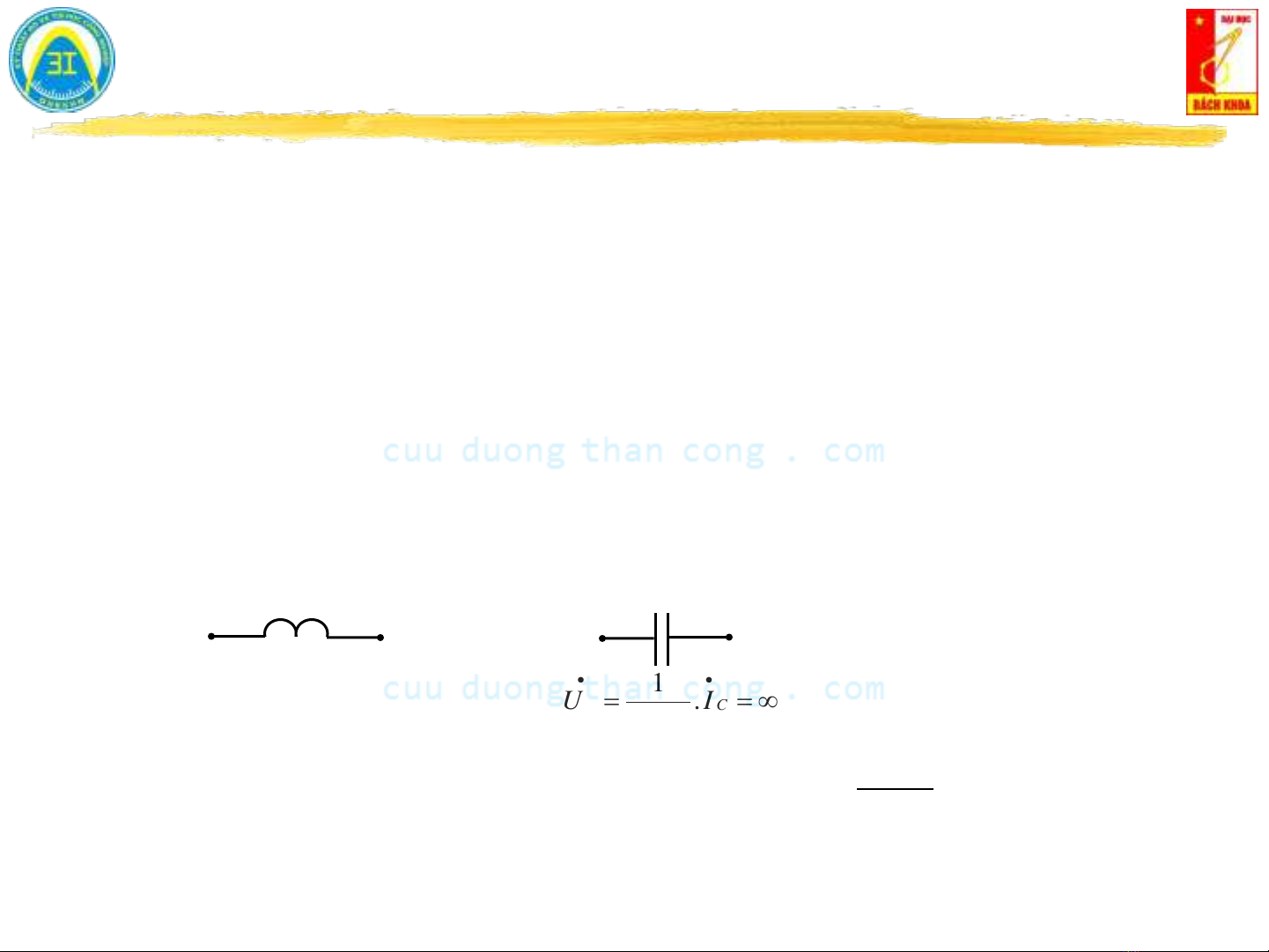

Thành phần 1 chiều:
C
1.
.. C
C
UI
jC

L
. . . 0
L
U j L I


ngắn mạch hở mạch Khi xét thành phần 1chiều
tác động, cấu trúc của
mạch có thể bị thay đổi.
Thành phần xoay chiều tần số kω:
1
. . ; ..
LC
Z j L Z jC

Xếp chồng trong miền thời gian các đáp ứng ik(t), uk(t) sẽ được các đáp ứng của mạch.
