PLC NÂNG CAO
❖Thời lượng 45 tiết
❖Hình thức thi: viết 90 phút
❖Tài liệu tham khảo:
✓Điều khiển ứng dụng, tài liệu dịch, Bm. Kỹ thuật điện, ĐHTL
✓K. T. Erickson, Programmable Logic Controllers: An
Emphasis on Design and Application.
✓Programmable Controllers MELSEC | Products | MITSUBISHI
ELECTRIC Factory Automation
Hà nội 2020
VMQ 1
CHƯƠNG 1:BỘ PID VÀ CÁC KHỐI NĂNG NÂNG CAOTRONG PLC
CHƯƠNG 2: THIẾT BỊ ĐO VÀ CƠ CẤU CHẤP HÀNH
CHƯƠNG 3: GIAO DIỆN NGƯỜI – MÁY
CHƯƠNG 4: LỰA CHỌN PLC
CHƯƠNG 5: BÀI TẬP ỨNG DỤNG
VMQ 2
CHƯƠNG 1:BỘ PID VÀ CÁC KHỐI NĂNG NÂNG CAOTRONG PLC
1 Giới thiệu hệ thống điều khiển
2Hệ thống điều khiển có phản hồi
3 Bộ điều khiển PID cơ bản
4. Khối chức năng PID trong PLC
5. Các ví dụ
6 Khối chức năng nâng cao
•Hàm chuyển đổi dữ liệu
•Hàm thời gian thực
•Chương trình con
VMQ 3
CHƯƠNG 1:BỘ PID VÀ CÁC KHỐI NĂNG NÂNG CAOTRONG PLC
1. Giới thiệu hệ thống điều khiển
•PID là bộ đk quan trọng trọng các hệ thống điều khiển tự động các quá
Trình sản xuất. Để tính toán điều khiển cho giá trị đầu ra đạt chất lượng mong muốn
VMQ 4

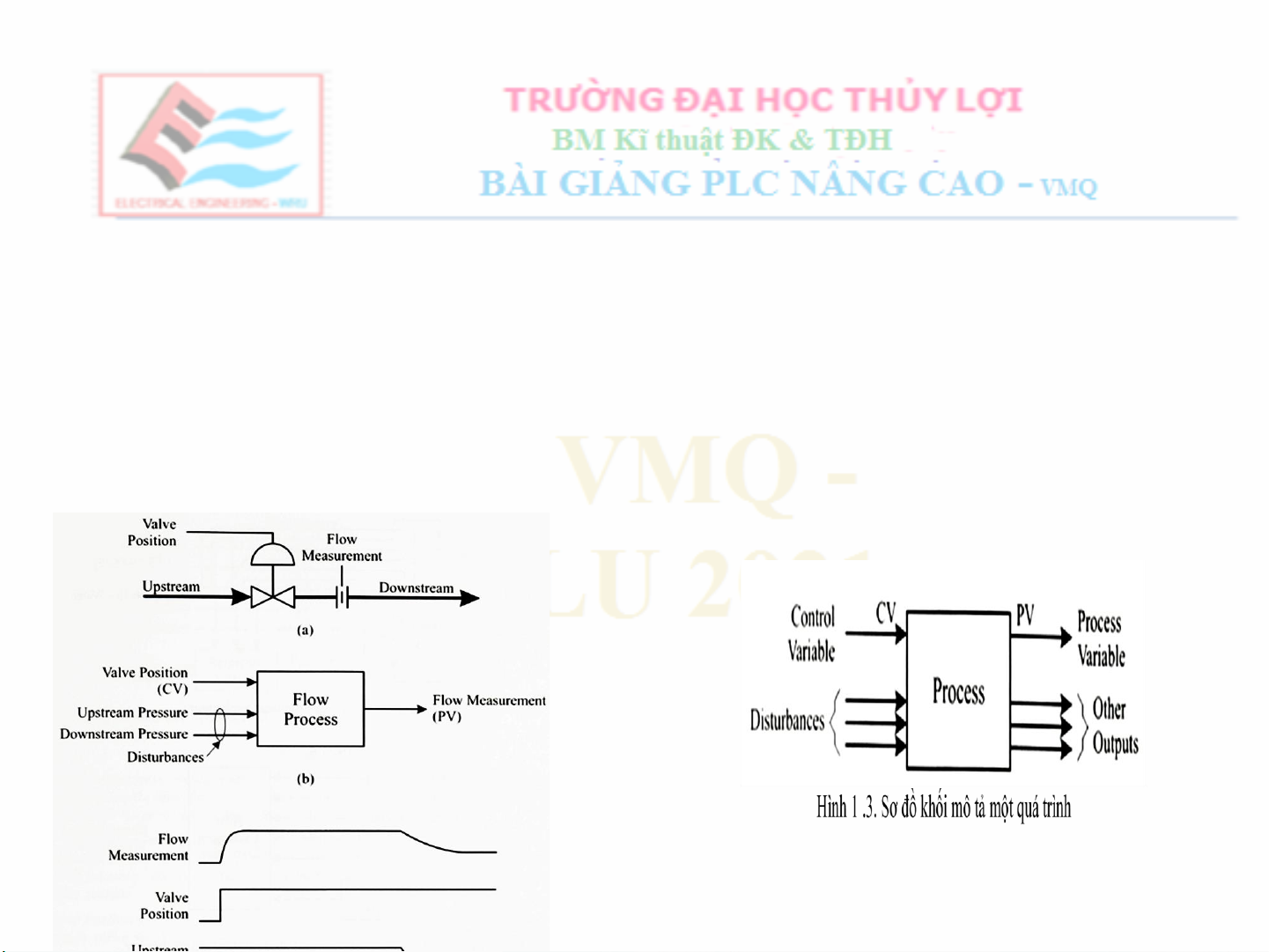

CHƯƠNG 1:BỘ PID VÀ CÁC KHỐI NĂNG NÂNG CAOTRONG PLC
1 Giới thiệu hệ thống điều khiển
•Process Value (PV) – Đầu ra của quá trình thể hiện đáp ứng của quá trình
ứng với đầu vào của quá trình.
•Control Varibale (CV) – Đầu vào tác động đến quá trình, đầu vào này tương
ứng với tín hiệu đặt của hệ thống. Đầu vào này cùng có thể gọi là MV
(manipulated variable) hoặc VO (valve out).
•Disturbance – Đầu vào khác của quá trình, nhiễu gây ảnh hưởng tới PV
VMQ 5
