TĂNG CƯỜNG CHẤT LƯỢNG ẢNH IMAGE ENHANCEMENT
NỘI DUNG 1. Tổng quan 2. Khái niệm ảnh số 3. Histogram 4. Các phép biến đổi tuyến tính 5. Các phép biến đổi histogram 6. Một số phép biến đổi khác
Tổng quan Tăng cường chất lượng ảnh là quy trình làm cho ảnh dễ giải đoán hơn phục vụ cho 1 ứng dụng cụ thể. Các phương pháp tăng cường chất lượng ảnh: 1. Tăng cường bức xạ (radiometric enhancement) - Linear Enhancement (tăng cường tuyến tính) - Non Linear Enhancement (tăng cường phi tuyến) 2. Tăng cường không gian (Spatial Enhancement) - Spatial filter (lọc không gian) 3. Tăng cường phổ (Spectral Enhancement) - Vegetation indices (chỉ số thực vật) - NDWI - LST 4. Tăng cường thời gian (temporal Enhancement) - Principle Component (phân tích thành phần chính)
1. Ảnh số Pixel (Picture Element): điểm ảnh, mang một giá trị số f(x,y) x,y: số nguyên, chỉ vị trí pixel BV: độ sáng (độ xám, brightness) PIXEL X, Column Pixel No. 0 1 2 3 0 1 2 CONTINUOUS Height IM AGE 3 Y, Line Width Analog Image Digital Image

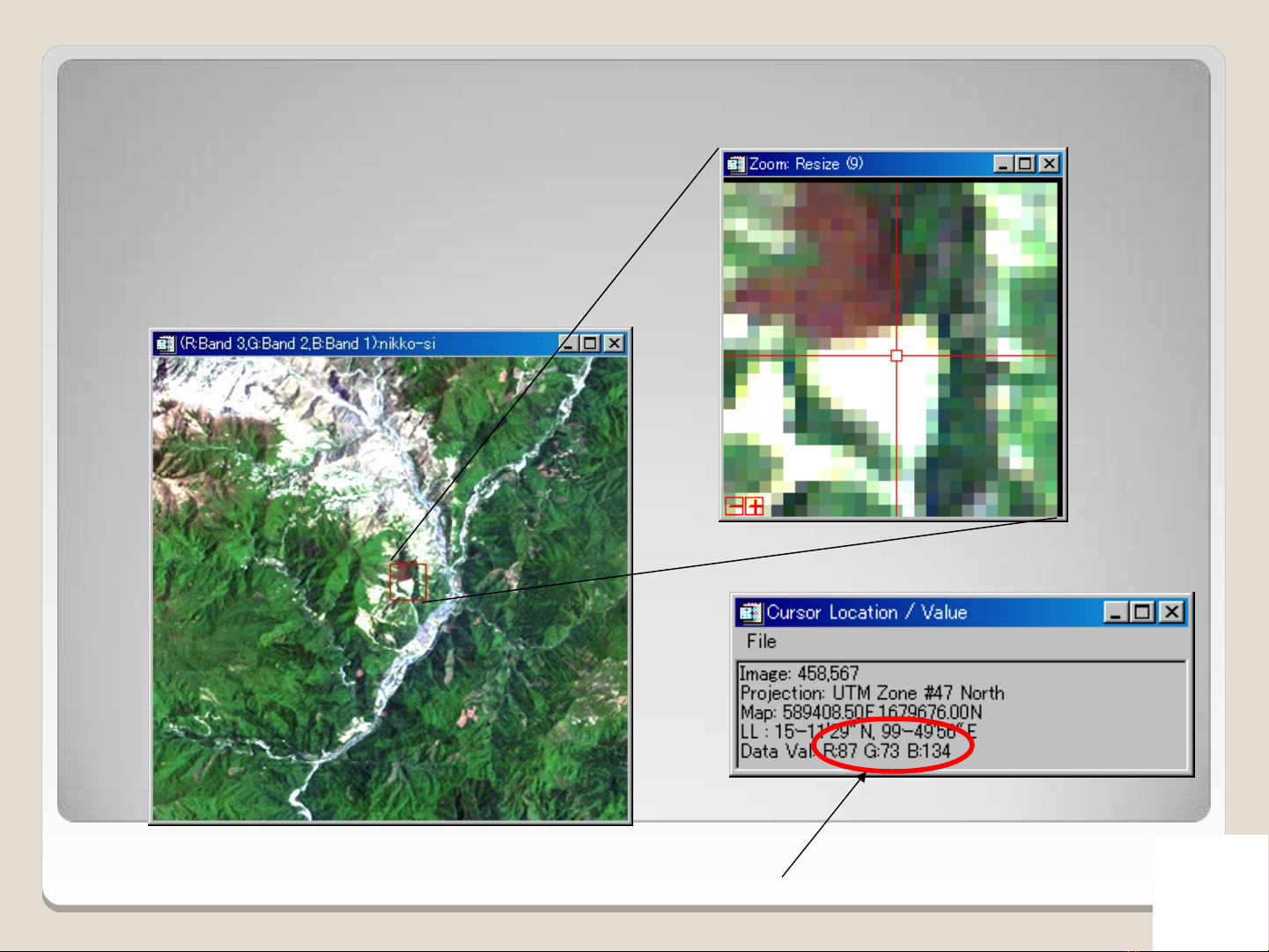

Pixel Giá trị của Pixel
Ảnh đa phổ (đa kênh) Multi Channel Image Color Image: 3 kênh cho 3 màu R,G,B Landsat TM 7 Channel Band 4 Band 3 Band 2 Band 1 Band or Channel
Bit và hệ Nhị phân (Binary System) Độ sáng của mỗi pixel được biểu diễn bởi một số bit Nếu dùng k bit cho mỗi pixel, có tất cả 2k cấp độ sáng từ 0 đến 2 k -1 Ví dụ: dùng 3 bit bit map graylevel bitmap graylevel bit2 bit1 bit0 bit2 bit1 bit0 0 0 0 0 1 0 0 4 0 0 1 1 1 0 1 5 0 1 0 2 1 1 0 6 0 1 1 3 1 1 1 7
8bit 7bit 6bit 5bit Các mức lượng hóa khác nhau 4bit 3bit 2bit 1bit
Khái niệm lân cận (Neighbor) của một Pixel 4-neighbors of p 8-neighbors of p p p
Tính liên tục của các pixel continuous continuous at 4connectivity at 8connectivity
2. Histogram của ảnh Histogram (biểu đồ xám) mô tả sự phân bố của cấp độ sáng của một ảnh theo số lượng pixel mang cùng một giá trị độ sáng Hi ogr st am Hi ogr st am 8 Pi xel 7 1 3 2 4 Value Num ber 6 equency 1 1 5 4 4 5 2 3 2 4 3 Fr 2 3 2 3 2 3 7 1 4 3 0 3 3 4 3 5 1 1 2 3 4 5 Pi Val xel ue Total 16
2. Histogram ảnh number of pixels or parcentage 45,000 In the image, there are 45,000 ( 20%) pixels, whose value are 80. 20% of all pixels have value 80. 0 75 80 85 255 pixel value
Ví dụ minh hoạ Histogram Có 15,563 pixels mang giá trị 76
Histogram và tính chất của ảnh Dark Image Bright Image Tối & Sáng 0 pixel value 255 0 pixel value 255 Low Contrast High Contrast Image Image Tương phản cao & thấp 0 pixel value 255 0 pixel value 255
Ảnh tối
Ảnh sáng
Ảnh có độ tương phản thấp
Ảnh có độ tương phản cao
Hiển thị dữ liệu ảnh Ảnh hiển thị cần phải được tăng cường chất lượng để nhận biết tốt hơn.
RADIOMETRIC ENHANCEMENT TĂNG CƯỜNG BỨC XẠ
