VKT XÂY DỰNG DÂN DỤNG
BÀI GIẢNG ĐIỆN TỬ HỌC PHẦN
TRƯỜNG CAO ĐẲNG KINH TẾ KỸ THUẬT
KHOA: KỸ THUẬT CÔNG NGHIỆP
GV: NGUYỄN HOÀNG GIANG
CHƯƠNG I: MỞ ĐẦU
1.1. Khái niệm chung về hình chiếu phối cảnh
Trong học phần Vẽ Kỹ thuật Iđã trình bày phương pháp biểu
diễn vật thể nhờ phép chiếu song song, phép chiếu vuông góc
và phép chiếu xuyên tâm.
Những hình biểu diễn vẽ theo phương pháp phép chiếu song
song không cho ta ấn tượng giống nhưkhi nhìn trực tiếp các
đối tượng trong thực tế có kích thước lớn nhưlà nội thất,
những đối tượng nhà cửa, đêđập, cầu cống...
PHẦN I: HÌNH HỌA PHỐI CẢNH
Vì vậy, trong xây dựng, kiến trúc, người ta dùng một loại
hình biểu diễn xây dựng trên cơ sở của phép chiếu xuyên
tâm,gọi là h/c phối cảnh (HCPC).
Có nhiều loại HCPC. Có loại HCPC vẽ trên mặt trụ hay
trên mặt cầu, gọi là HCPC trụ hay HCPC cầu, phối cảnh
nhà hát, phối cảnh nổi (dùng trong nghệ thuật phù điêu)
hay phối cảnh động ...
Trong giáo trình này ta chỉ nghiên cứu loại HCPC vẽ trên
mặt phẳng, gọi là hình chiếu phối cảnh phẳng.
C
1. Định nghĩa
1.2. Phép chiếu xuyên tâm
Trong không gian, lấy mp Plàm mp hình chiếu và một điểm S ngoài Plàm tâm
chiếu.
P
S
Hình chiếu xuyên tâm của điểm A
được xác định như sau:
-Nối SA, tìm giao điểm A’ của SA
với mặt phẳng P
AA’
-SA gọi là đường thẳng chiếu
hoặc tia chiếu
-A’ là h/c xuyên tâm của điểm A
2. Tính chất

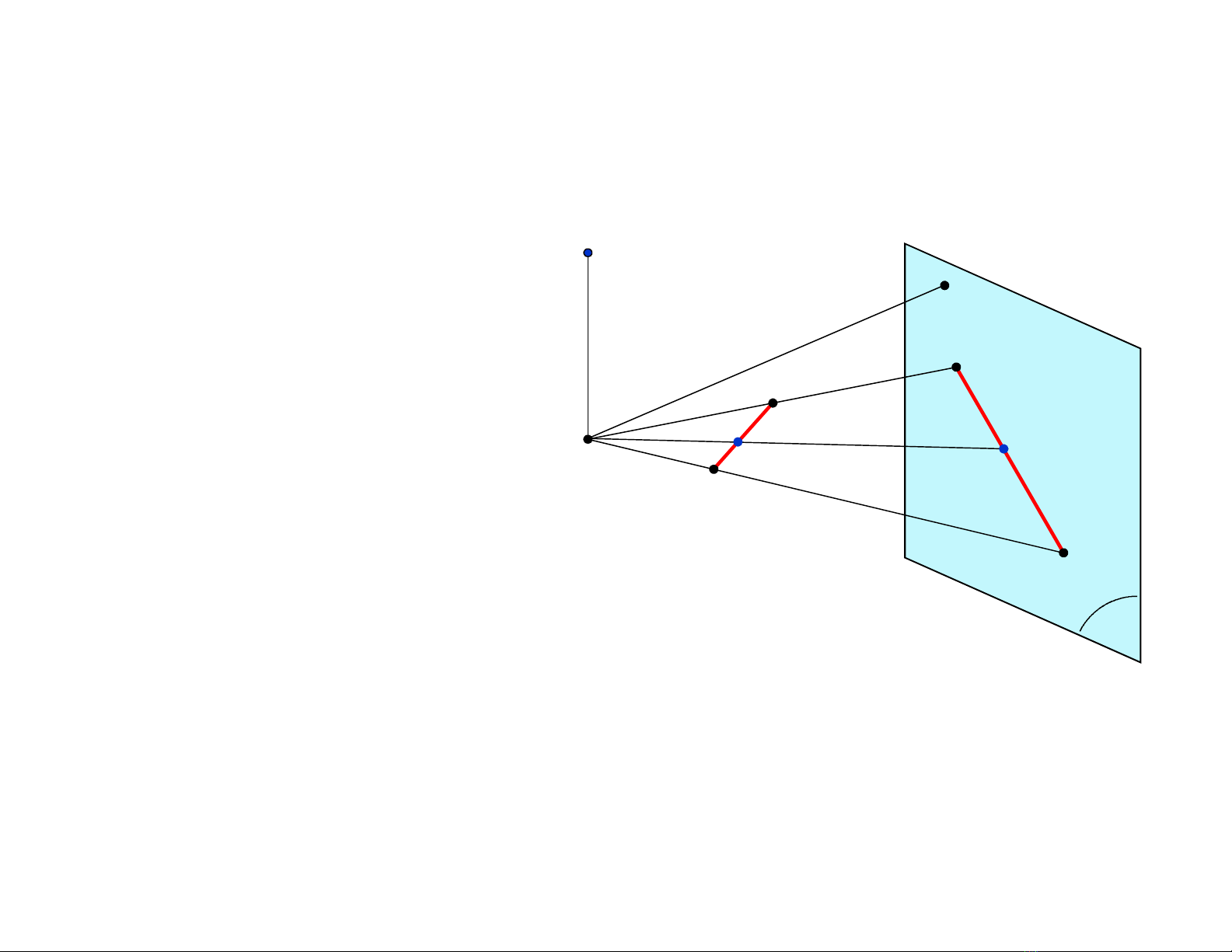

* Tính chất 1: H/c xuyên tâm của 1 đường thẳng (không đi qua tâm chiếu) là 1
đường thẳng
B
B’
m
M
’
C’
-Hệ quả:
+ Nếu đthẳng qua tâm chiếu S thì h/c xtâm suy biến thành 1 điểm
+ Nếu C AB thì C’ A’B’
+ SA // Pthì A’∞
A’∞
P
B’
F’
D’
C’
A’
E’
S
A
B
C
D
F
E
k
K’
* Tính chất 2: H/c xuyên tâm của các đường thẳng song song là các đường thẳng
đồng quy
-Chứng minh t/c 2:
Các h/c xuyên tâm của chúng là A’B’, C’D”, E’F’ sẽ
đồng quy tại K’, vì:
+ Các mp SAB, SCD, SEF có 1 điểm chung là S sẽ cắt nhau
theo giao tuyến k đi qua S và k // AB, CD và EF
+ Giao tuyến k cắt P tại điểm K’
Ta có: AB // CD // EF và // P
+ K’ là điểm chung của A’B’, C’D’ và E’F’ là các h/c xtâm của các mp SAB, SCD
và SEF
+ Đường thẳng k cũng là giao tuyến của các mp SA’B’, SC’D’ và SE’F’
