Chapter 6
PHÂN BỐ CÔNG SUẤT TRONG HỆ THỐNG ĐIỆN
6.1 Bài toán phân bố công suất
6.2 Các loại nút trong hệ thống điện
6.3 Các phương trình cơ bản
6.4 PBCS bằng phép lặp Gauss-Seidel
6.5 PBCS bằng phép lặp Newton-Raphson
2
6.1 Bài toán phân bố công suất

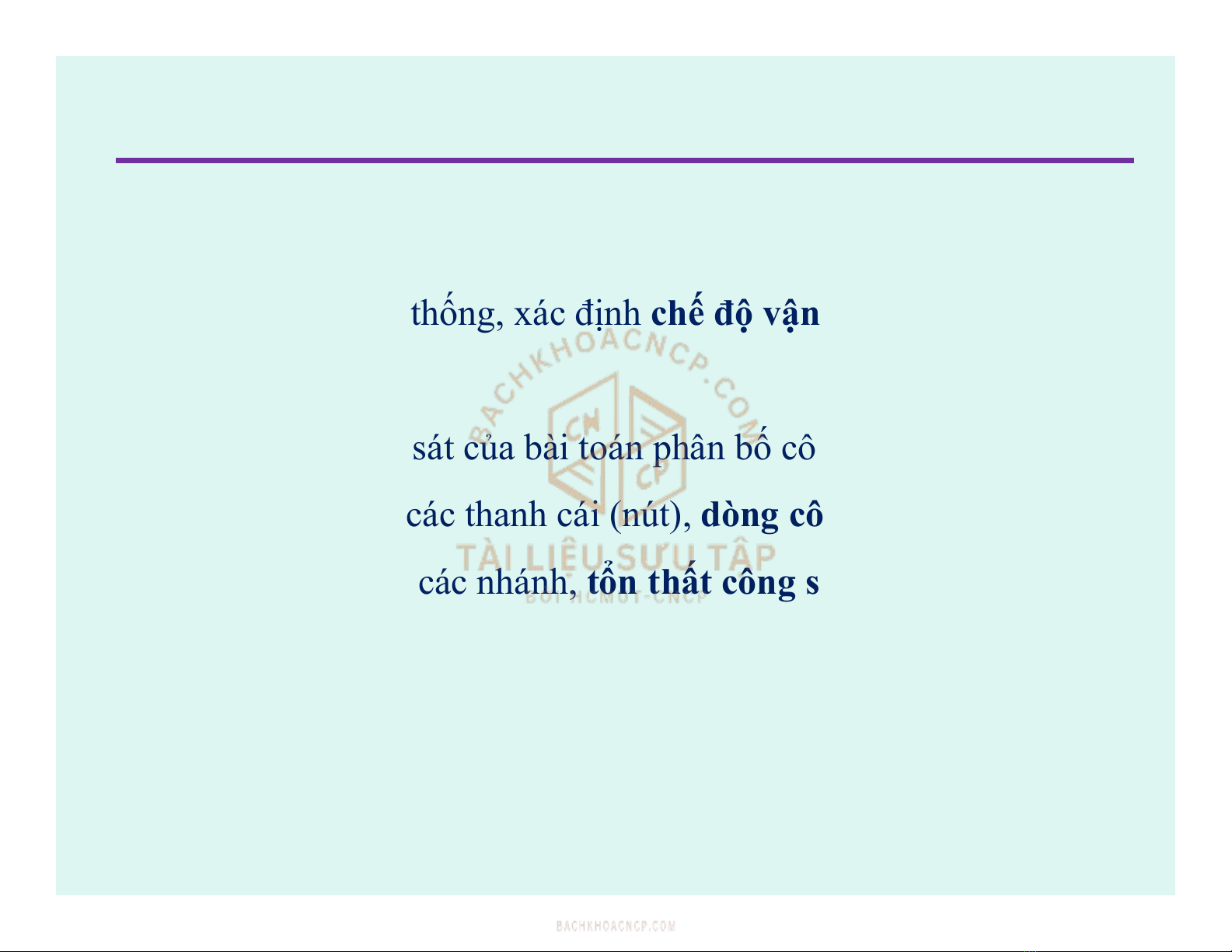

Phân bố công suất là bài toán quan trọng trong qui hoạch, thiết
kế phát triển hệ thống, xác định chế độ vận hành tốt nhất của
HTĐ.
Đối tượng khảo sát của bài toán phân bố công suất là trị số điện
áp, góc pha tại các thanh cái (nút), dòng công suất tác dụng và
phản kháng trên các nhánh, tổn thất công suất trong mạng
điện.
Cơ sở lý thuyết của bài toán phân bố công suất dựa trên hai định
luật Kirchhoff về dòng điện và điện áp.
3
6.2 Các loại nút trong HTĐ

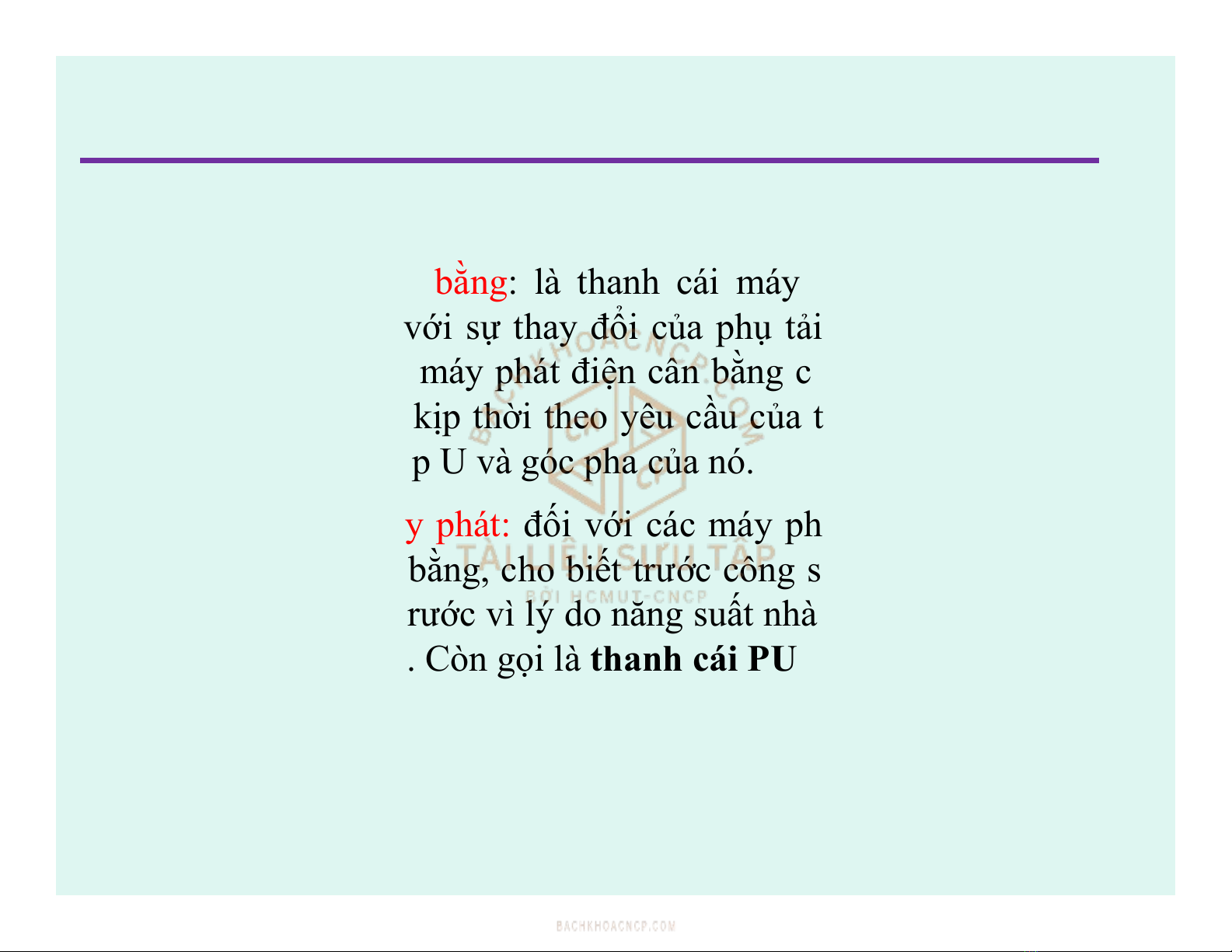

1. Thanh cái cân bằng: là thanh cái máy phát điện đáp ứng
nhanh chóng với sự thay đổi của phụ tải. Nhờ vào bộ điều
tốc nhạy cảm, máy phát điện cân bằng có khả năng tăng tải
hoặc giảm tải kịp thời theo yêu cầu của toàn hệ thống. Biết
được trị điện áp U và góc pha của nó.
2. Thanh cái máy phát: đối với các máy phát điện khác ngoài
máy phát cân bằng, cho biết trước công suất thực P mà máy
phát ra (định trước vì lý do năng suất nhà máy) và điện áp U
ở thanh cái đó. Còn gọi là thanh cái PU
3. Thanh cái phụ tải: biết trước công suất P và Q của phụ tải
yêu cầu. Còn gọi là thanh cái PQ. Nếu không có máy phát
hay phụ tải ở một nút nào đó thì coi nút đó như nút phụ tải
với P=Q=0.
Có 3 loại nút hay thanh cái:
4
6.2 Các loại nút trong HTĐ

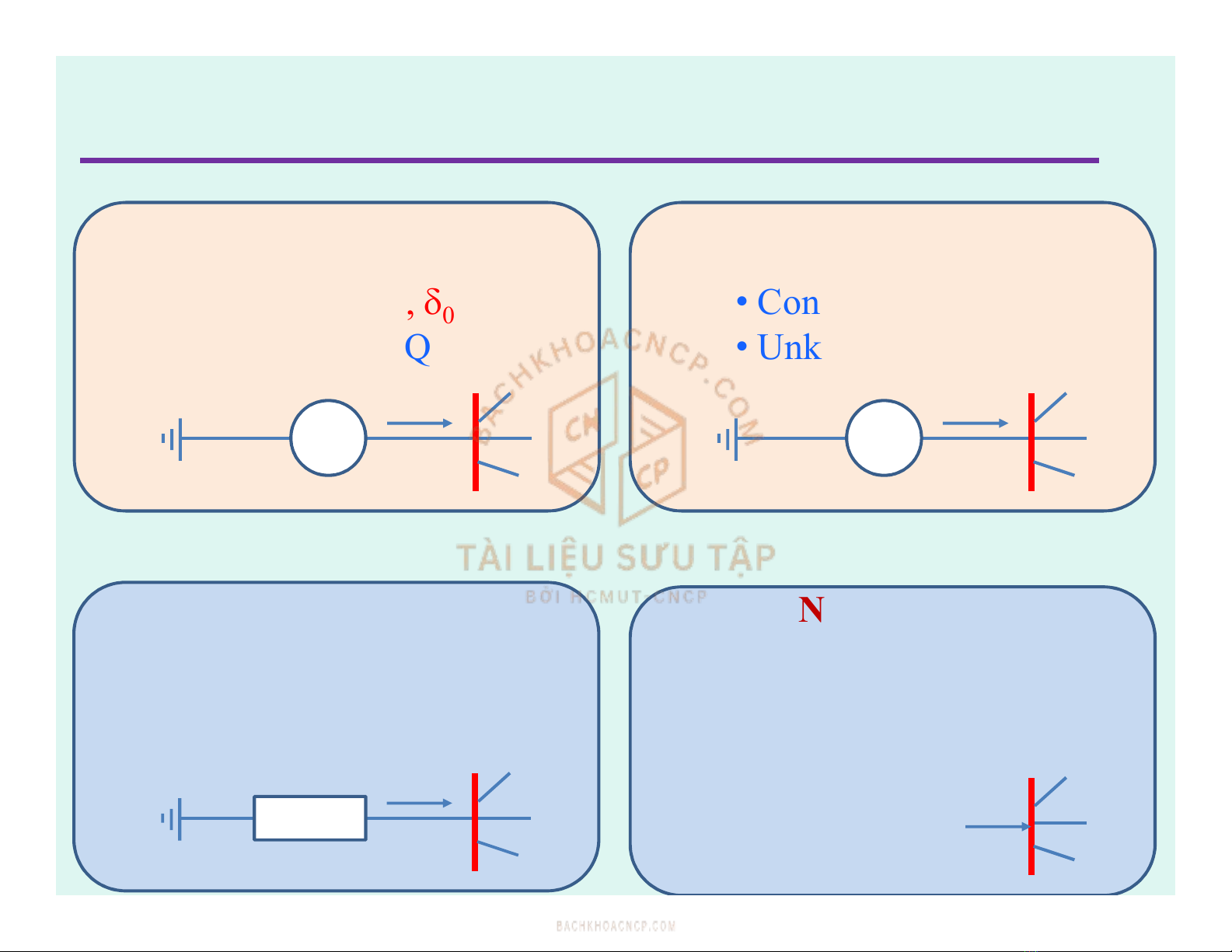

Nút cân bằng
•Constant: |U|, d0
•Unknown: P, Q
~
Nút máy phát
•Constant: |U|, P
•Unknown: d, Q
~
Nút phụ tải
•Constant: P, Q
•Unknown: |U|, d
Nút phụ tải có
P = Q = 0
•Unknown: |U|, d
5
6.2 Các loại nút trong HTĐ

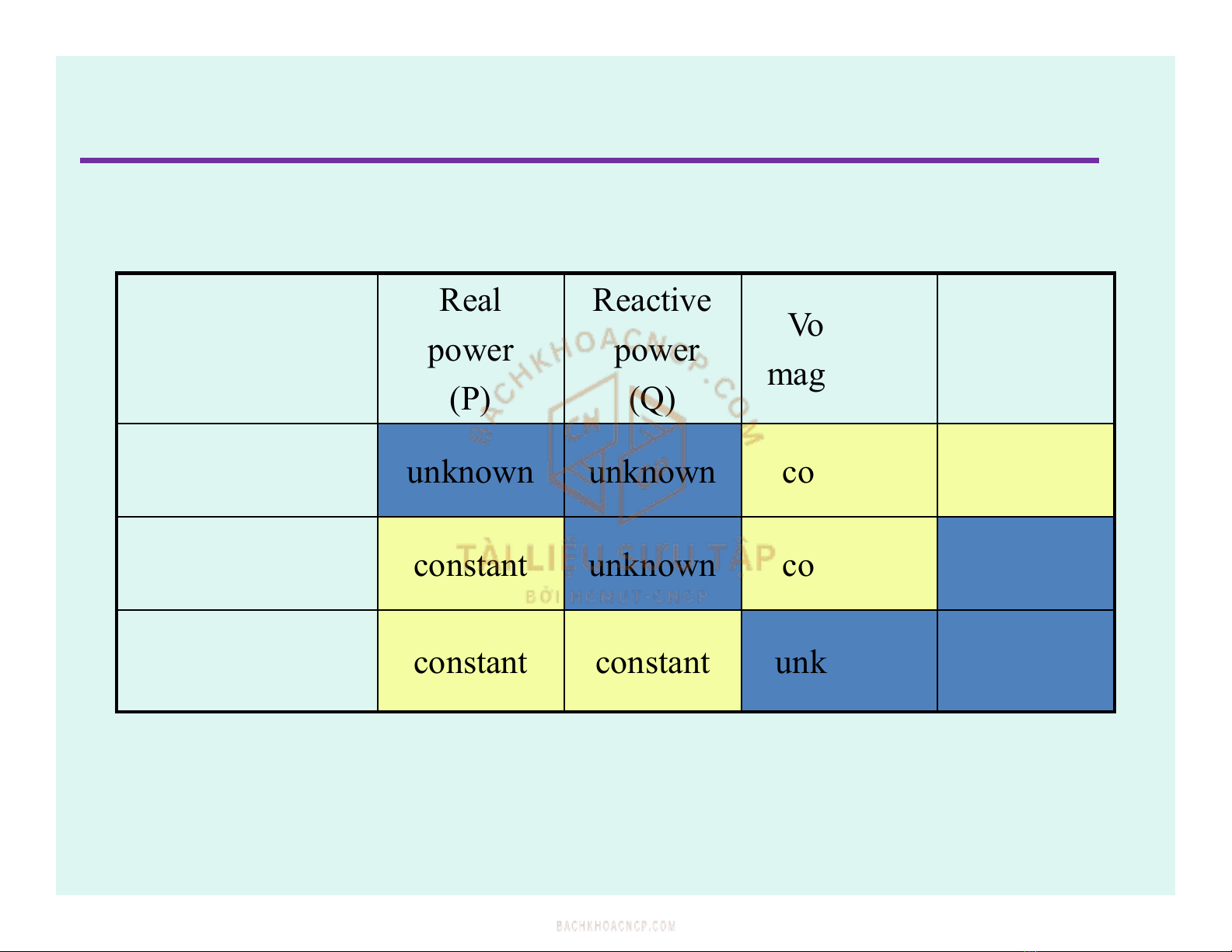

Bus
Real
power
(P)
Reactive
power
(Q)
Voltage
magnitude
Voltage
angle
Reference
(slack) unknown unknown constant constant
Voltage
(generator, PU) constant unknown constant unknown
Load
(PQ) constant constant unknown unknown
