Mô hình số độ cao
4.1. Mô hình số độ cao
4.1.1.Khái niêm Đặt vấn đề - Trên bản đồ địa hình, độ cao được biểu thị bằng - Trên bản đồ địa hình, độ cao được biểu thị bằng đường bình độ.
• Ưu điểm: Thể hiện được một mặt biến thiên liên
tục.
• Nhược : Không thích hợp để tiến hành phép phân
tích và lập mô hình.

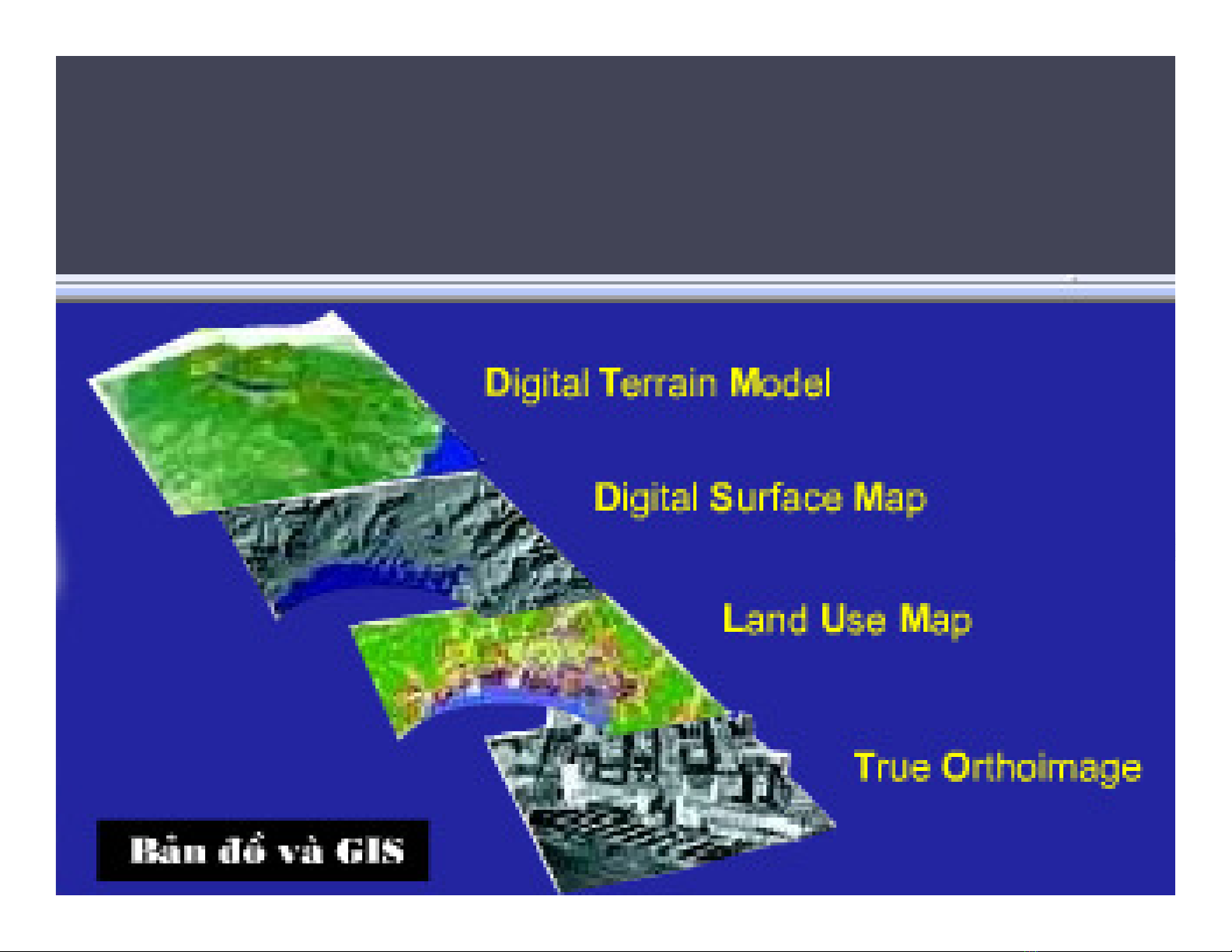

Mô hình số độ cao (digital elevation model ).
DEM
• ĐN: Mô hình số độ cao(Digital Elevation Model
DEM ).
Là sự biểu diễn bề mặt địa hình biến thiên Là sự biểu diễn bề mặt địa hình biến thiên liên tục trong không gian theo một hàm đơn trị nào đó.
• Hàm đơn trị Z : Z = F (x,y) . Z là giá trị độ cao. (x,y ) là tọa độ mặt phẳng Ngoài ra người ta còn dùng DEM để mô hình hóa bất cứ thuộc tính nào có cùng giá trị ( đường hóa bất cứ thuộc tính nào có cùng giá trị ( đường đẳng trị) như nhiệt độ, mật độ ô nhiễm không khí, ô nhiễm nước…
4.2.Các phương pháp thu thập số
liệu từ mô hình số độ cao.
1. Phương pháp đo đạc thực địa 2. Phương pháp số hóa bản đồ địa hình hiện còn
giá trị sử dụng. giá trị sử dụng.
3. Phương pháp đo vẽ ảnh số 4. Phương pháp Laser và Radar
1. Phương pháp đo đạc thực địa
2. Phương pháp số hóa bản đồ địa hình hiện còn
giá trị sử dụng.
3.Phương pháp đo vẽ ảnh số
13
4.Phương pháp Laser và Radar Viễn thám Radar là một giải pháp công nghệ hiện đại ! Radar khẩu độ tổng hợp (SAR - Synthetic Aperture Radar) cho phép:
Thu nhaän aûnh ban ngaøy vaø caû ban ñeâm Ñoä phaân giaûi khoâng gian cao Khoâng phuï thuoäc caùc ñieàu kieän thôøi tieát Khoâng phuï thuoäc caùc ñieàu kieän thôøi tieát Khaû naêng khaùi quaùt cao
Công nghệ LiDAR (Light Detecting And Ranging - công nghệ đo dài bằng la-de từ máy bay ALR) phục vụ thành lập DEM/DTM với độ chính xác cao, ít phụ thuộc vào điều kiện thời tiết và cung cấp sản phẩm trong thời gian ngắn.
PHƯƠNG PHÁP TẠO DEM
• DEM có thể được biểu diễn bằng: ▫ Raster - một lưới các ô vuông ▫ Vector - Lưới các tam giác không đều (TIN) ▫ Vector - Lưới các tam giác không đều (TIN)
• DEM thường được xây dựng bằng cách sử dụng
công nghệ viễn thám (RS) hơn là việc đi thu thập dữ liệu trực tiếp.
BIỂU DIỄN BẰNG RASTER
• Trong mô hình Raster
500 500
DEM (GRID) nhìn giống như một ma trận các ô như một ma trận các ô vuông và chia thành các hàng và cột.
300
• Mỗi một ô (cell) chứa giá trị độ cao của điểm trung tâm của ô
§é cao
MÔ HÌNH DEM DẠNG GRID
BIỂU DIỄN BẰNG VECTOR
880
885
885
900
880 880
• Trong cấu trúc Vector, DEM có thể được coi như là một chuỗi tam giác gọi là TIN (Triangle Irregular (Triangle Irregular Network.)
890
885
870
• TIN là tập các đỉnh nối với nhau thành các tam giác Mỗi một tam giác được giới hạn bởi 3 điểm đồng nhất về giá trị X,Y và Z (độ cao)
885
870
MÔ HÌNH TIN
PHƯƠNG PHÁP XÂY DỰNG DEM
Phương pháp xây dựng DEM từ đường đồng mức
VAI TRÒ CỦA DEM
• DEM là bản đồ đầu vào của các quá trình xử lý số liệu
liên quan đến độ cao. DEM phục vụ cho nhiều mục đích ứng dụng sau: ▫ Lưu trữ bản đồ số địa hình trong các CSDL của Qgia. ▫ Lưu trữ bản đồ số địa hình trong các CSDL của Qgia. ▫ Phục vụ cho mục đích thiết kế và quy hoạch cảnh quan ▫ Tính toán độ dốc, hướng dốc ▫ Tính mức độ lồi lõm của sườn dốc ▫ Tính toán khối lượng đào đắp ▫ Quy hoạch tuyến đường ▫ Phân tích địa mạo của khu vực ▫ Xác định lưu vực và kiểu tưới tiêu nước của một khu vực.

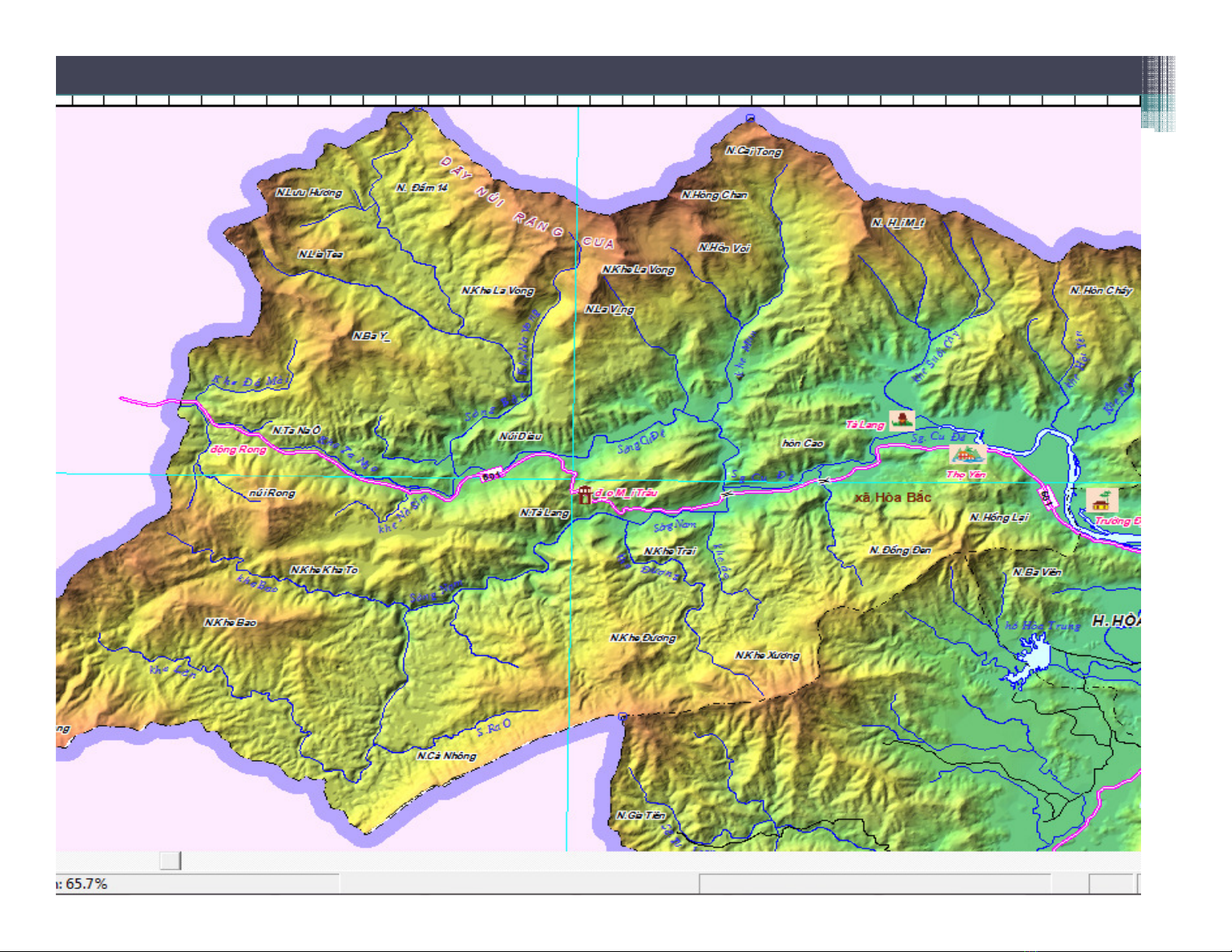

XÂY DỰNG BẢN ĐỒ ĐỘ DỐC
Giá trị bé nhất: 0 Giá trị lớn nhất: 49,62
BẢN ĐỒ ĐỘ DỐC ĐÃ PHÂN LỚP LẠI
