8/28/2021
58
Trần Vũ Diễm Ngọc
BÀI TẬP
Trần Vũ Diễm Ngọc

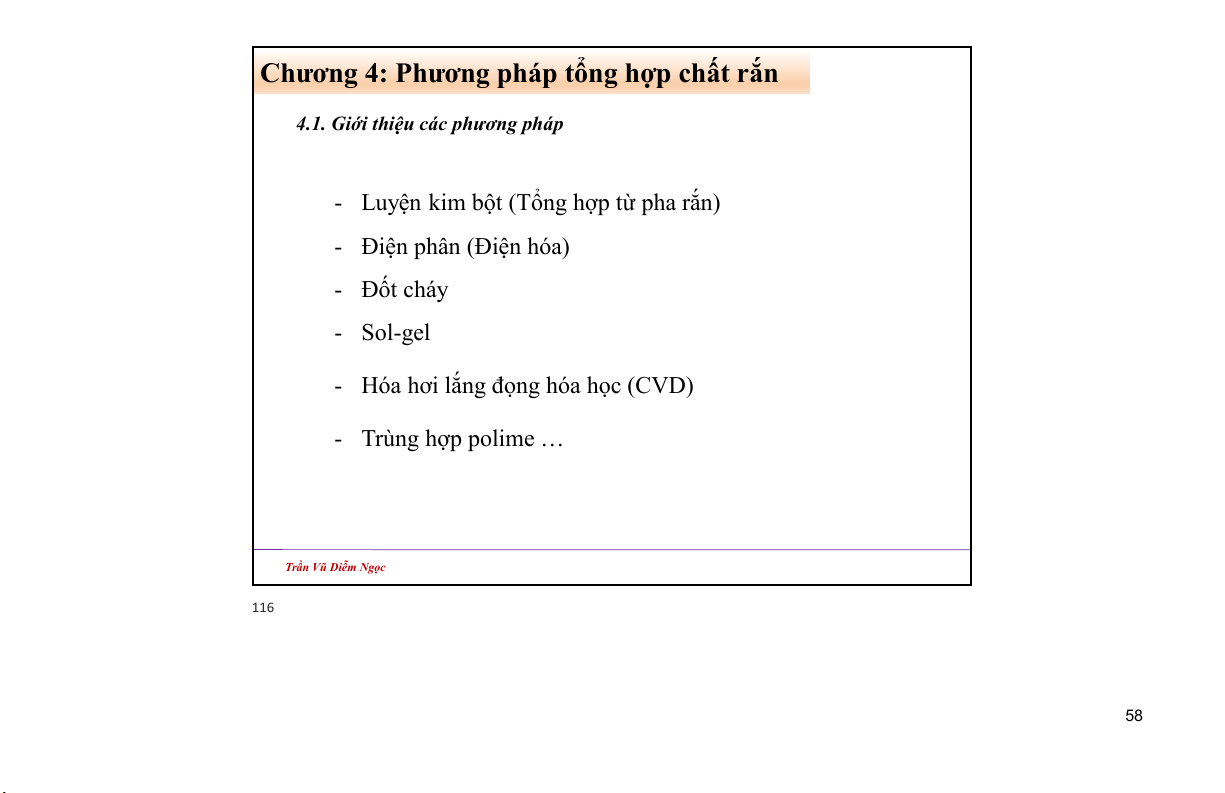

Chương 4: Phương pháp tổng hợp chất rắn
4.1. Giới thiệu các phương pháp
- Luyện kim bột (Tổng hợp từ pha rắn)
- Điện phân (Điện hóa)
- Đốt cháy
- Sol-gel
- Hóa hơi lắng đọng hóa học (CVD)
- Trùng hợp polime …
115
116
8/28/2021
59
Trần Vũ Diễm Ngọc

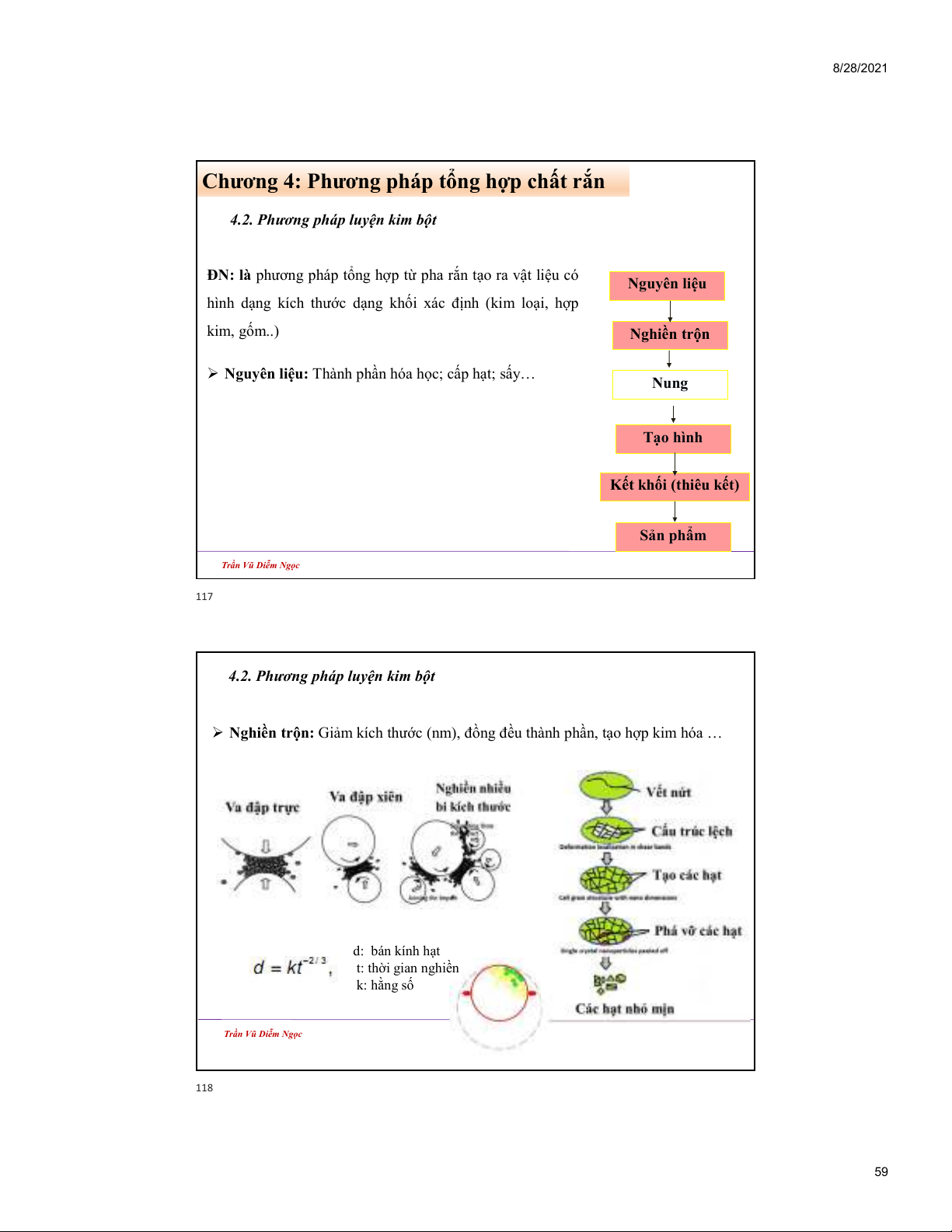

Chương 4: Phương pháp tổng hợp chất rắn
4.2. Phương pháp luyện kim bột
ĐN: là phương pháp tổng hợp từ pha rắn tạo ra vật liệu có
hình dạng kích thước dạng khối xác định (kim loại, hợp
kim, gốm..) Nghiền trộn
Nguyên liệu
Nung
Sản phẩm
Tạo hình
Kết khối (thiêu kết)
Nguyên liệu: Thành phần hóa học; cấp hạt; sấy…
Trần Vũ Diễm Ngọc
Nghiền trộn: Giảm kích thước (nm), đồng đều thành phần, tạo hợp kim hóa …
d: bán kính hạt
t: thời gian nghiền
k: hằng số
4.2. Phương pháp luyện kim bột
117
118
8/28/2021
60
Trần Vũ Diễm Ngọc

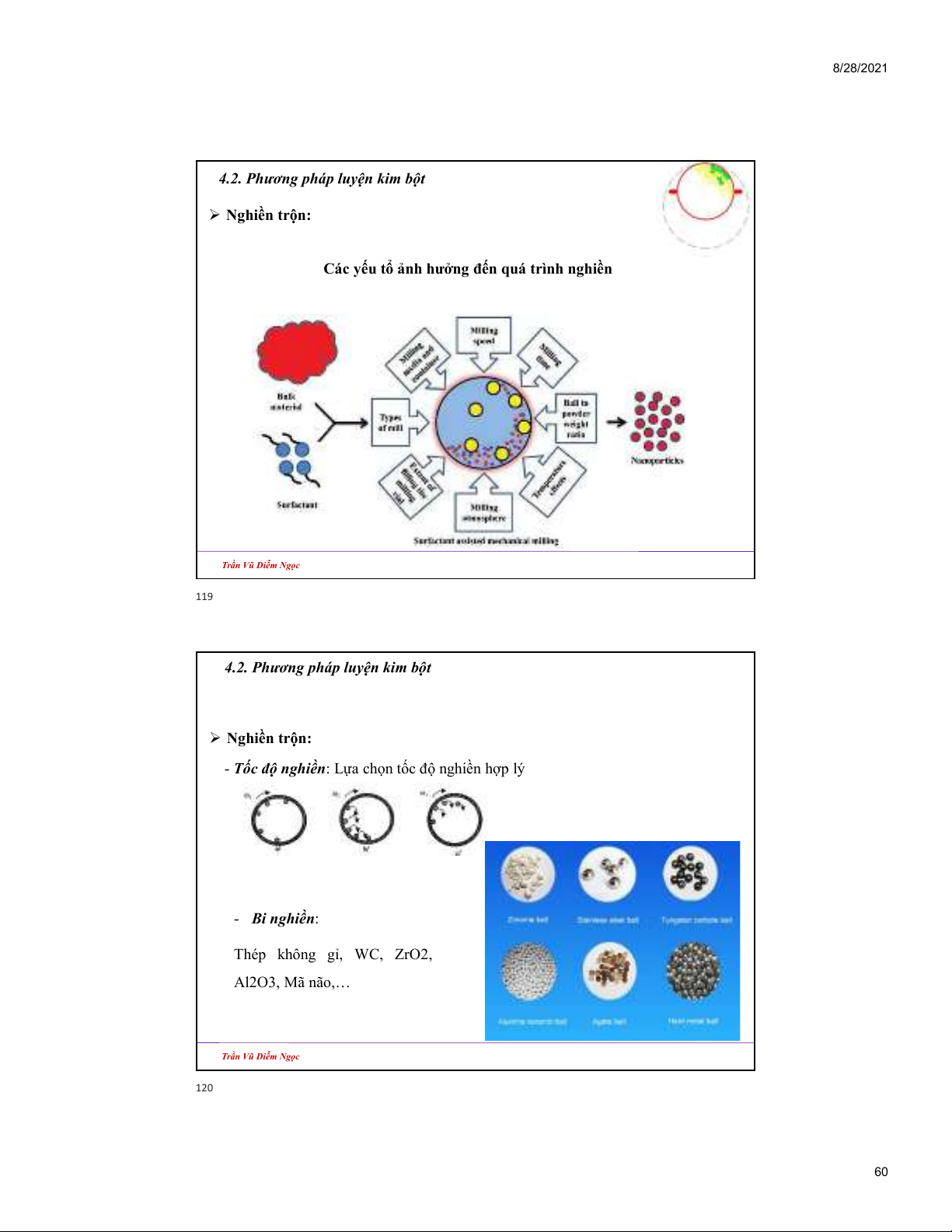

4.2. Phương pháp luyện kim bột
Nghiền trộn:
Các yếu tổ ảnh hưởng đến quá trình nghiền
Trần Vũ Diễm Ngọc
4.2. Phương pháp luyện kim bột
Nghiền trộn:
-Tốc độ nghiền: Lựa chọn tốc độ nghiền hợp lý
-Bi nghiền:
Thép không gỉ, WC, ZrO2,
Al2O3, Mã não,…
119
120
8/28/2021
61
Trần Vũ Diễm Ngọc

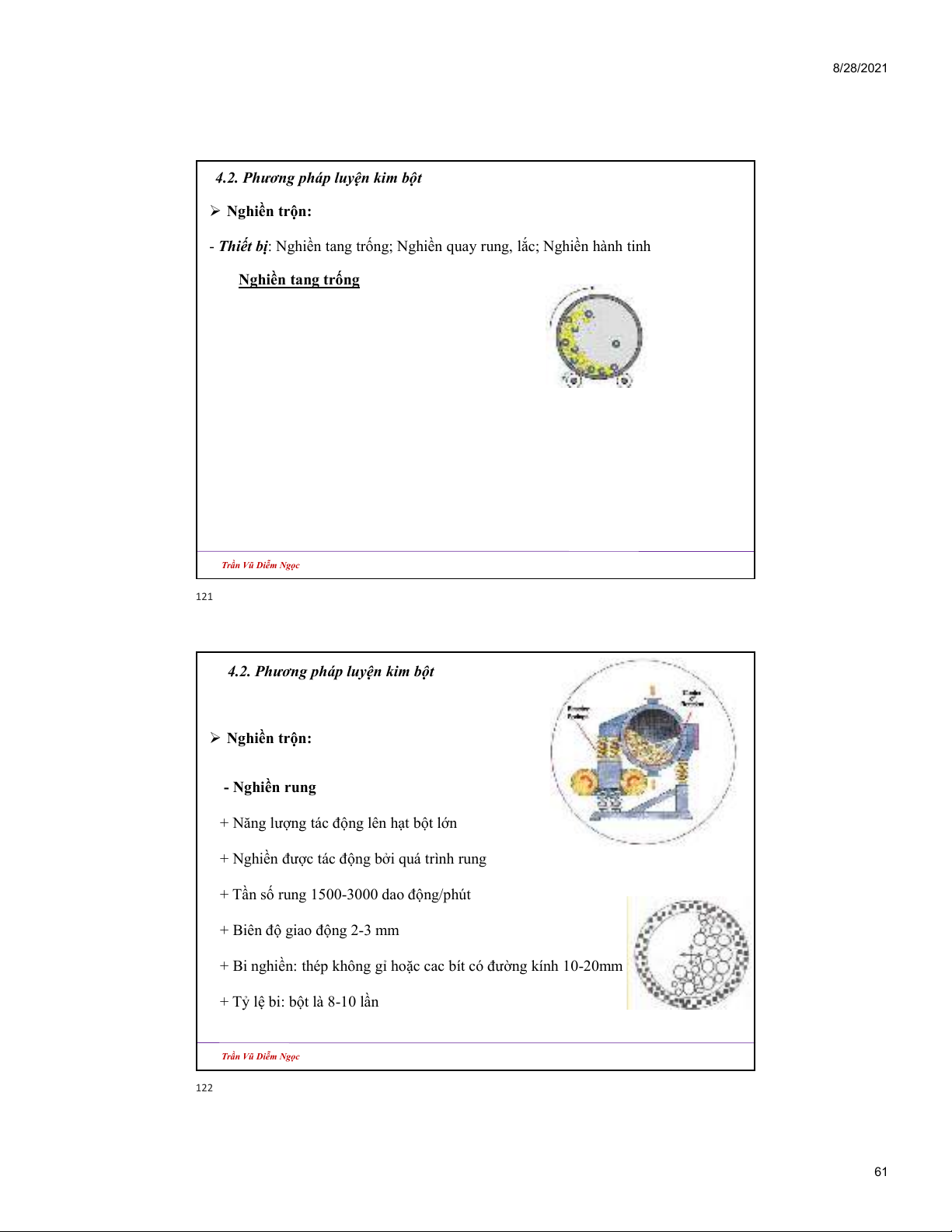

4.2. Phương pháp luyện kim bột
Nghiền trộn:
-Thiết bị: Nghiền tang trống; Nghiền quay rung, lắc; Nghiền hành tinh
Nghiền tang trống
Trần Vũ Diễm Ngọc
4.2. Phương pháp luyện kim bột
Nghiền trộn:
- Nghiền rung
+ Năng lượng tác động lên hạt bột lớn
+ Nghiền được tác động bởi quá trình rung
+ Tần số rung 1500-3000 dao động/phút
+ Biên độ giao động 2-3 mm
+ Bi nghiền: thép không gỉ hoặc cac bít có đường kính 10-20mm
+ Tỷ lệ bi: bột là 8-10 lần
121
122
8/28/2021
62
Trần Vũ Diễm Ngọc

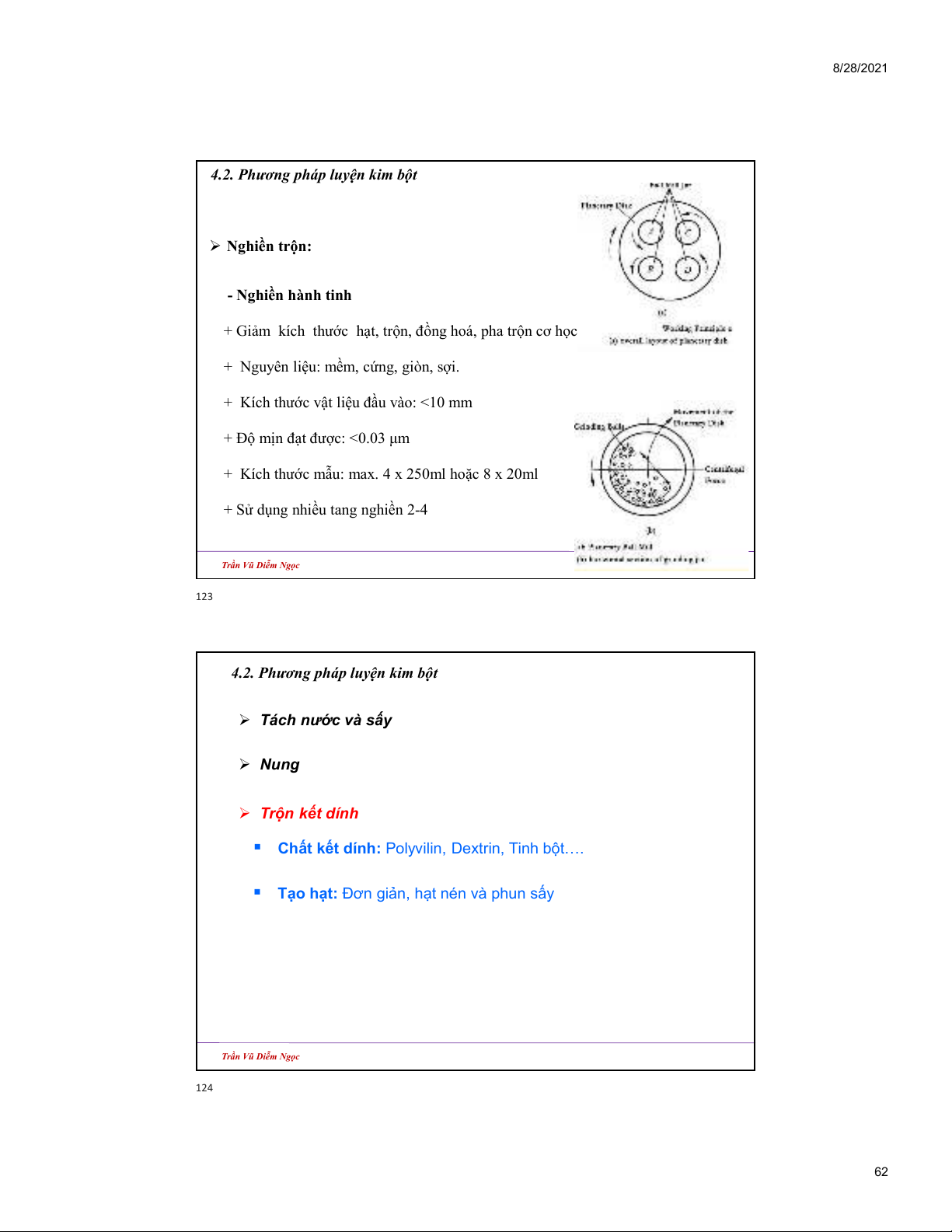

4.2. Phương pháp luyện kim bột
Nghiền trộn:
- Nghiền hành tinh
+ Giảm kích thước hạt, trộn, đồng hoá, pha trộn cơ học
+ Nguyên liệu: mềm, cứng, giòn, sợi.
+ Kích thước vật liệu đầu vào: <10 mm
+ Độ mịn đạt được: <0.03 μm
+ Kích thước mẫu: max. 4 x 250ml hoặc 8 x 20ml
+ Sử dụng nhiều tang nghiền 2-4
Trần Vũ Diễm Ngọc
4.2. Phương pháp luyện kim bột
Tách nước và sấy
Nung
Trộn kết dính
Chất kết dính: Polyvilin, Dextrin, Tinh bột….
Tạo hạt: Đơn giản, hạt nén và phun sấy
123
124
