Chương 4
Cấukiệnchịu nén và chịukéo

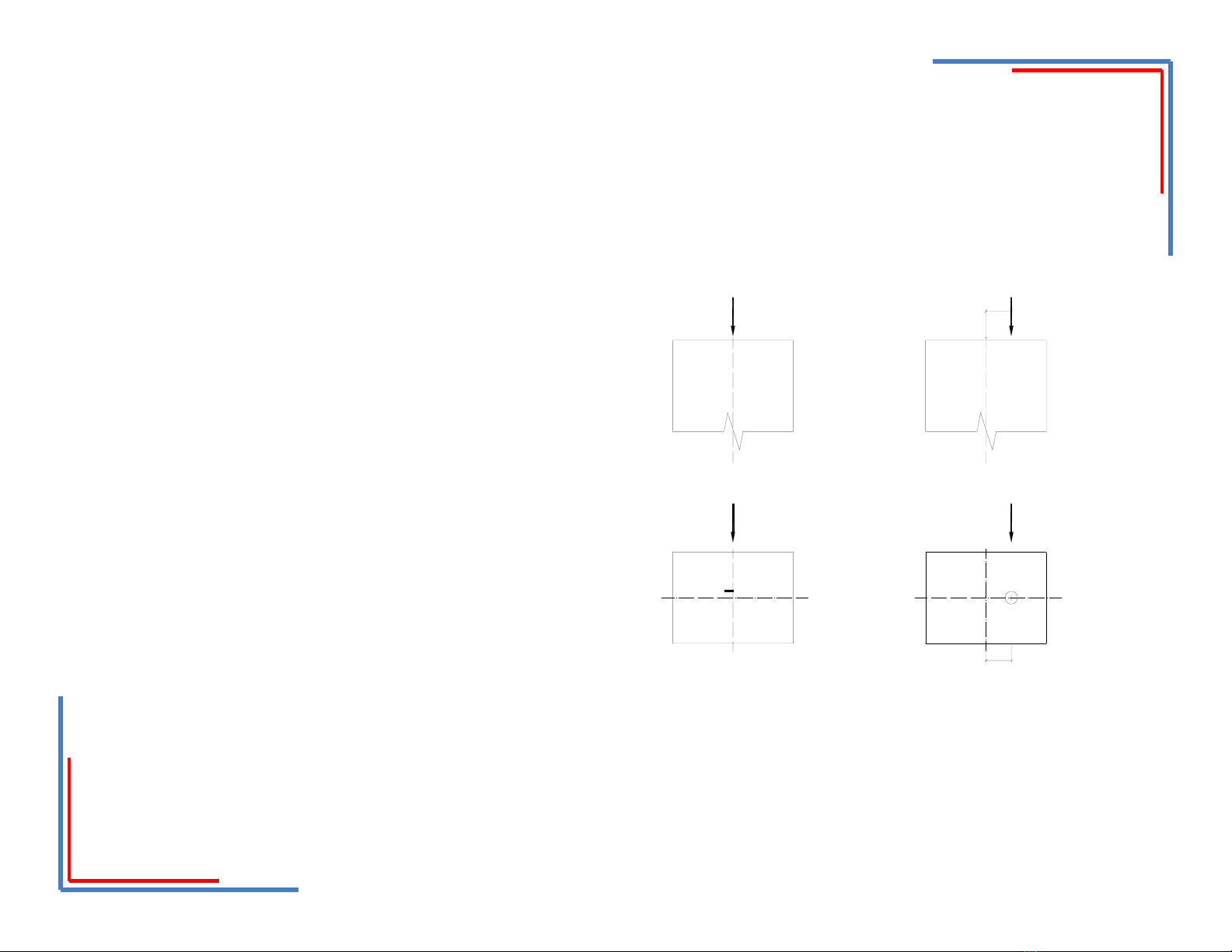

§1. Khái niệm chung cấukiệnchịunén
N N
e
0
N = G GN
NÐn ®óng t©m NÐn lÖch t©m
0
e
G − Trọng tâm tiết diện
N ≡ G: Cấu kiện chịu nén đúng tâm
N ≠ G: Cấu kiện chịu nén lệch tâm
Nén đúng tâm chỉlà trường hợplýtưởng vì trong thựctếkhó tránh khỏisựlệch
tâm ngẫu nhiên củalựcdọc.
1. Khái niệm.

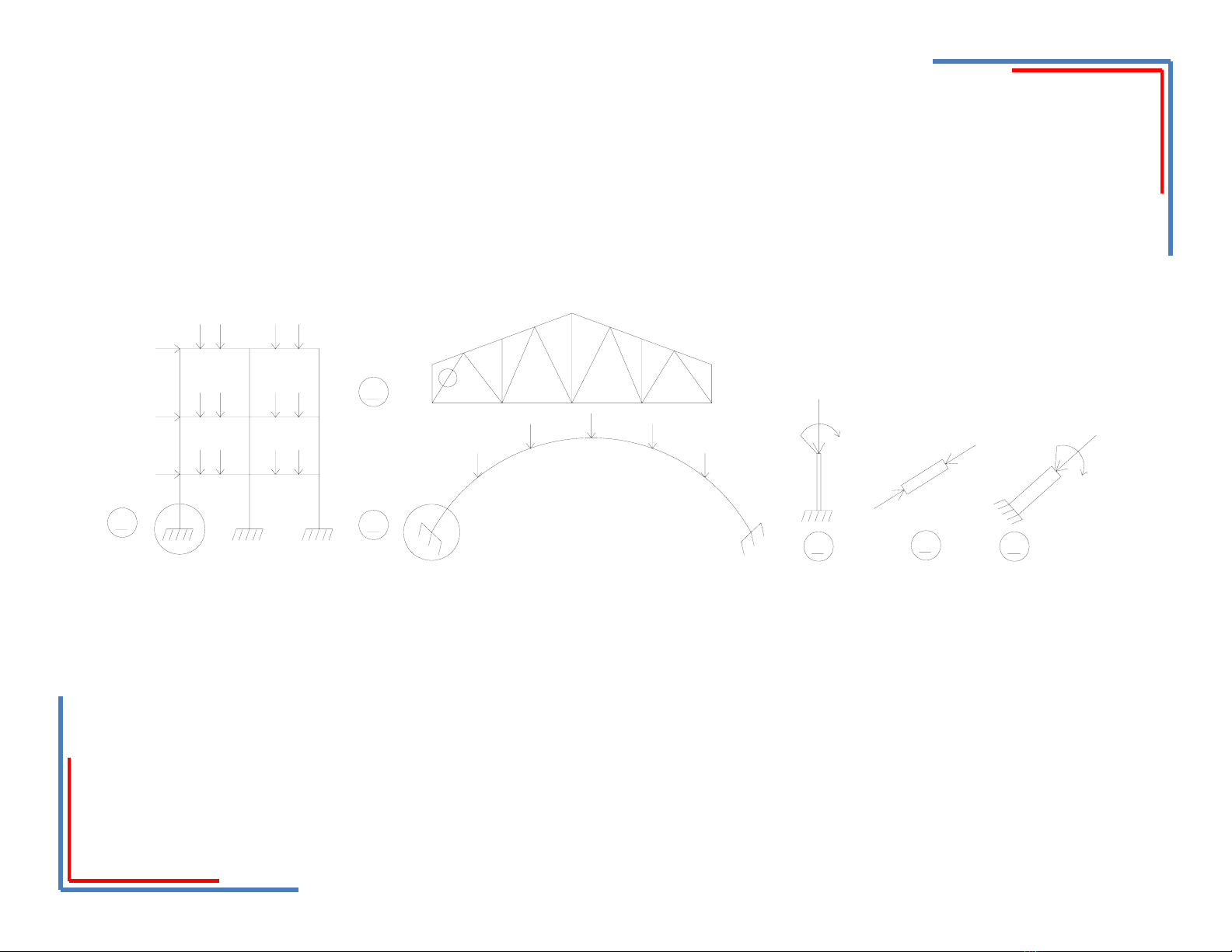

Các cấukiệnchịunénthường gặp là các cộtcủa khung, các thanh nén củadàn,
thân vòm…
A
B
C
B
A C
N
MN
N
N
M
2. Cấutạo chung:
2.1. Chiều dài tính toán:
-Chiềudàithựccủacấukiện (l): là khoảng cách giữa hai liên kếtcạnh nhau
hoặc khoảng cách từnút tựdo đến liên kếtgầnnhất.

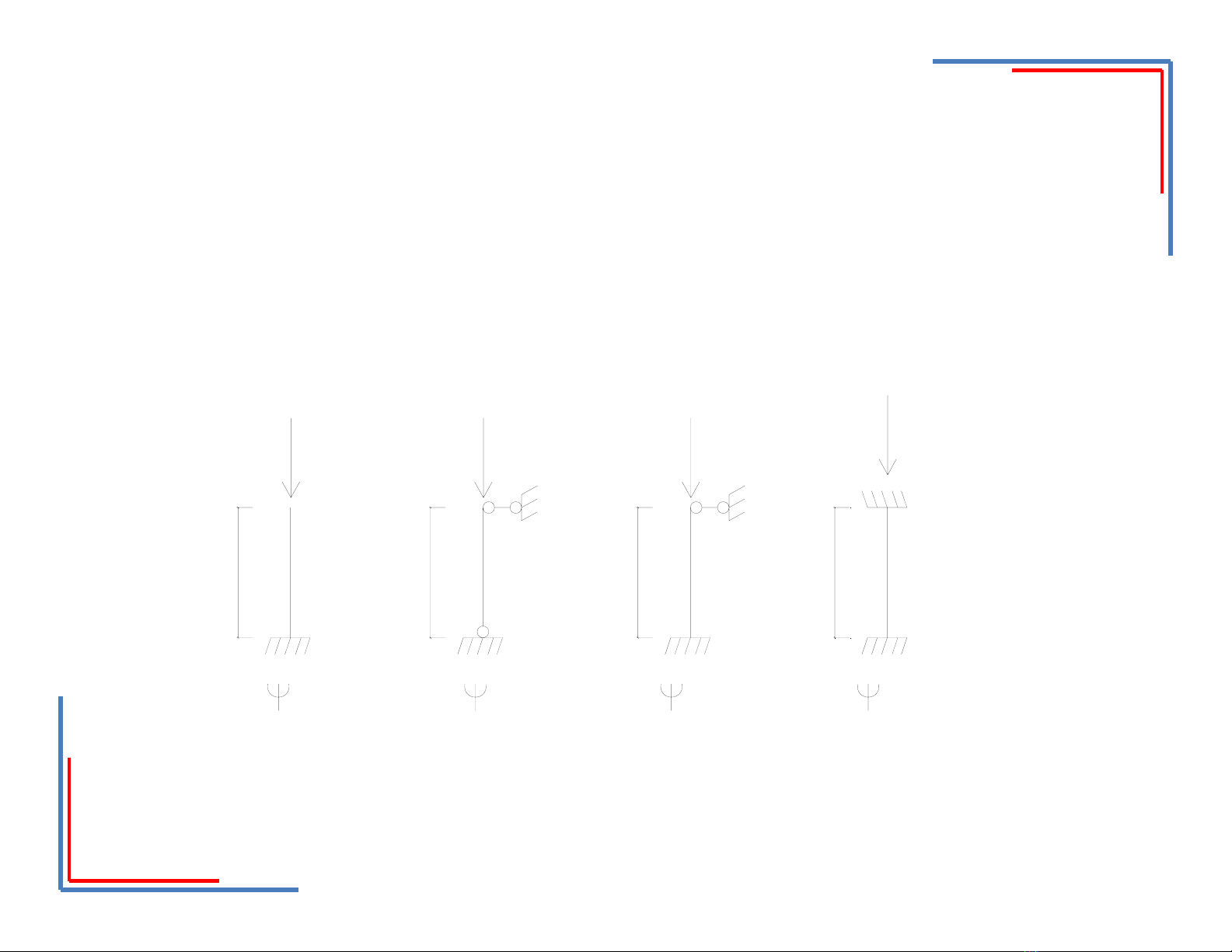

-Chiều dài tính toán (l0 = Ψl)
N
=2
ll
=1
N N
=0.7
ll
=0.5
N

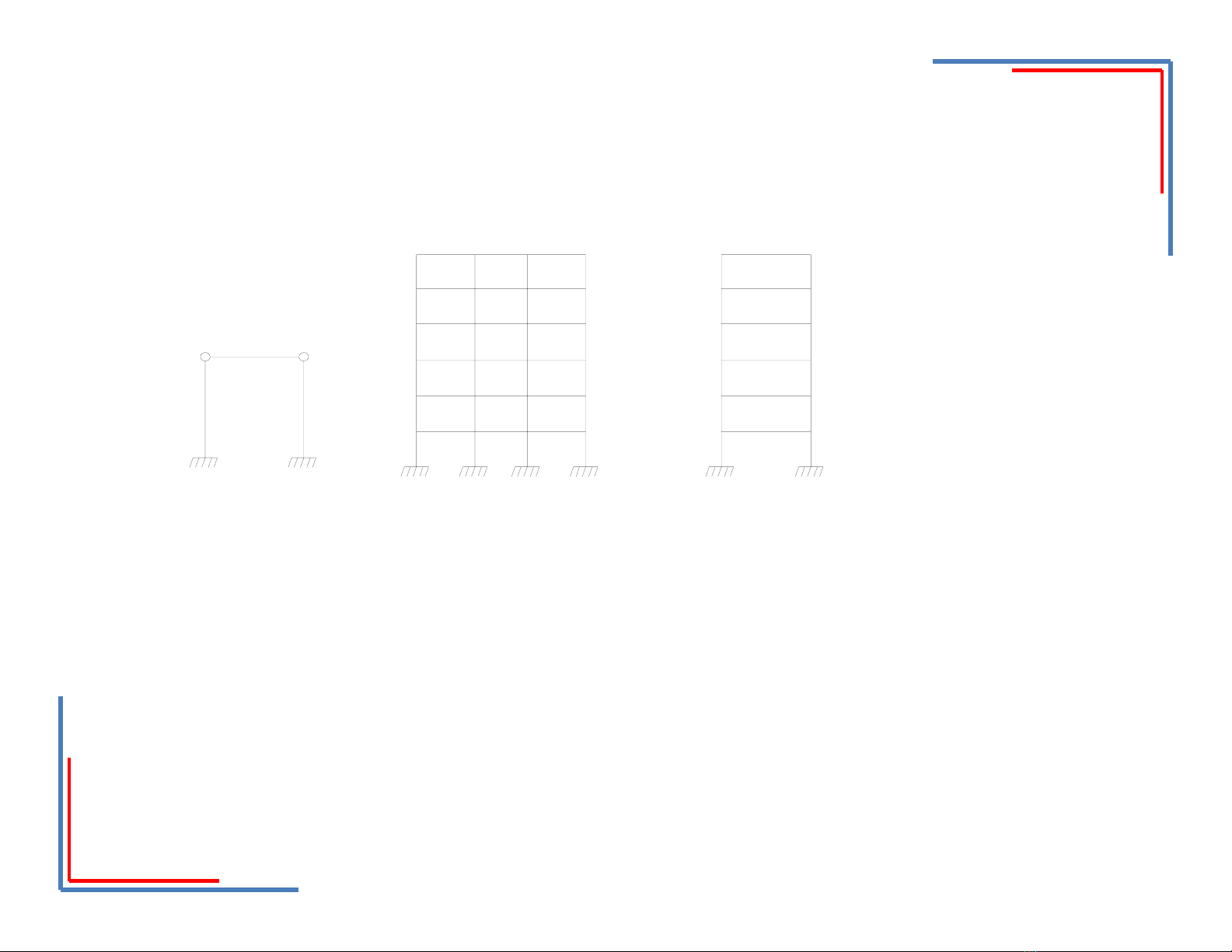

-Với các liên kết thực tế: cần phân tích sơ đồ biến dạng để xác định Ψ.
Ψ=1,5 n(sốnhịp) ≥2:
+Sàn toàn khối: Ψ=0,7
+Sànlắp ghép: Ψ=1
n=1:
+ Sàn toàn khối: Ψ=1
+Sànlắp ghép
.Tầng 1: Ψ=1,2;
.Các tầng trên: Ψ=1,5
Ví dụ:
